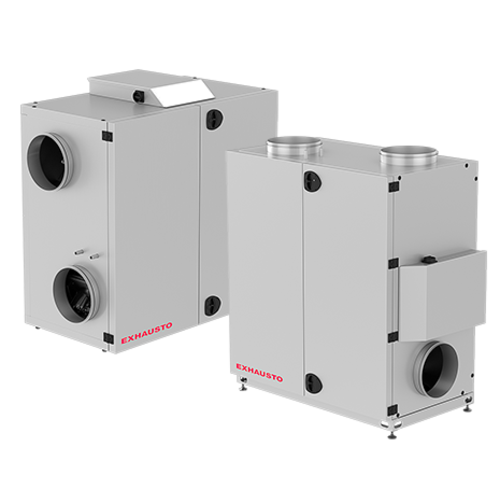

Exact2-Automatik, VEX100CF

Allgemeines

EXact2-Automatik

Die avancierte EXact2-Automatik garantiert optimale Wirtschaftlichkeit. Die Automatik lässt sich leicht dem täglichen Rhytmus vor Ort anpassen, z.B. Schule, Büro oder Wohnung.

Die Eigenschaften der EXact2-Automatik

  • Einfache Bedienung
  • 3 Benutzerebenen, davon 2 passwortgeschütz (Techniker und Spezialist)
  • Mehrere Raumluftqualitätsstufen, die die Lüftung den aktuellen Bedürfnissen anpassen können, u.a. über die eingebaute Wochenuhr

Weitere Funktionen in der Funktionsübersicht.

Betrieb von EXact2 Automatik

Die EXact2 Automatik kann über die Bedieneinheit (siehe Abschnitt unten), oder mit dem Web-Server (WEBE als Zubehörbauteil) über BacNet TCP/IP sowie Modbus über RS485 oder TCP/IP gesteuert werden.

WAP (Wireless Access Point)

WAP ist ein kleiner WLAN-Router, der mit dem Web-Server WEBE (beides sind Zubehörbauteile) im Gerät montiert ist. WAP ermöglicht den kabellosen Zugriff über PC, Smartphone oder Tablet auf den Web-Server. Dadurch können am Lüftungsgerät schnell und einfach neue Regelungskonfigurationen mit mobilen Geräten eingegeben werden.

HMI-Bedieneinheit

EXact2

HMI2-350-TOUCH BEDIENEINHEIT

Die Bedieneinheit ist ein Touch-Panel, das Zugriff auf die allgemeinen, täglich verwendeten Funktionen bietet.

Techniker und Spezialisten können über einen vierstelligen Zugangscode auf erweiterte Menüs und Parameter zugreifen.




Bedienfläche

HMI-for-EXact2-automatik

Die Bedienfläche des Benutzermenüs mit leicht verständlichen Symbolen informiert über den Status der Anlage und ermöglicht zusätzlich eine leichte Änderung des Temperatur- und Lüftungsniveaus.

Alarmmeldungen werden durch ein Glockensymbol im Display angezeigt. Hier kann man auf "weiter" klicken und so ausführlichere Informationen über die jeweilige Alarmmeldung bekommen.

Dank informativer Hilfstexte in Gelb benötigt man nur selten Handbücher und Anleitungen. Die Hilfetexte finden Sie unter den Menüpunkten im Techniker- und Expertenmenü.




Symbole im Display

Einfaches Verständnis der Informationen aus dem Display durch graphische Elemente

menu-ikon-til-HMI2-350Touch

Menü
Drücken, um das Menü anzuzeigen


Temperatur-/Lüftungsniveau
Das Temperatur- und Lüftungsniveau lässt sich schnell und einfach ändern.

alarm og advarsel

Alarm/Warnung
Die EXact-2Automatik warnt im Falle von Betriebsstörungen durch Anzeige des Warnsymbols. Bei ernsthafteren Störungen wird die Alarmglocke im Display angezeigt.


EXact ekstern stop Externe Abschaltung
Wurde die Lüftungsanlage von der externen Start-/Stopp-Funktion abgeschaltet, erscheint dieses Symbol im Display.

Afisning Enteisung
Wenn die Enteisungsfunktion in Betrieb ist, wird das Frostsymbol im Display angezeigt.

EXact manuel Manueller Betrieb
Die EXact2-Automatik kann auf manuellen Betrieb geschaltet werden, es erscheint dann das ”Handsymbol” im Display.

Ugeplan tom Wochenplan
Wenn die Automatik auf Betrieb mit aktiviertem Wochenplan eingestellt ist, wird das ”Uhrsymbol” im Display angezeigt.
part of weekplan lewels

EXact overstyring Übersteuerung
Bei einer Sollwertänderung des Temperatur- und Lüftungsniveaus wird das Übersteuerungssymbol angezeigt, bis die Übersteuerung beim nächsten Wechsel im Wochenplan beendet wird.

BMS BMS
Der Betrieb wird von BMS geregelt.

AUX AUX
Betrieb mit externer Regelung.

EXact sommer vinter Sommer-/Winterzeit
Die EXact2-Automatik wechselt automatisch zwischen Sommer- und Winterzeit. Das Symbol zeigt die aktuelle Einstellung.

Fire-exact2-ikon
Feuer
Brandthermostat(e)/Rauchmelder aktiviert.

Service Service
Servicedisplay angeschlossen.

Disconnected Kommunikation
Keine Kommunikation am externen BUS, oder de Kommunikation zwischen VEX und HMI ist unterbrochen.

Externe Kommunikation

EXact2

Webserver

Die EXact2-Automatik wird serienmäßig ohne Webserver geliefert. Beim Zukauf eines Webservers wird Folgendes zusätzlich möglich:

  1. Vor Ort  kann zwecks Überwachung und Konfiguration ein PC am Gerät angeschlossen werden.
  2. Das Gerät wird an ein lokales Netzwerk (LAN) angeschlossen, mit Zugriff vom PC über dasselbe Netz.
  3. Das Gerät wird ans Internet angeschlossen, mit Zugriff von externen´PCs.

Für alle Möglichkeiten gilt, dass abgesehen von einem Internetbrowser keine weiteren Anforderungen an einen PC gestellt werden. Das Webserverinterface ist durch einen Zugriffscode geschützt.

Die Benutzeroberfläche des Webservers ist in der gleichen, logischen Weise aufgebaut wie die Menüs der Bedieneinheit, was die Bedienung des Systems erheblich erleichtert. Das Übersichtsfenster ist konfiguriert und zur Überwachung des Lüftungsgeräts bereit. Der Webserver ist in der Lage, bei Alarm eine E-Mail zu senden, Werte zu erfassen, zu protokollieren u.a.m.

Anschluss an eine Anlage

Der Webserver kommuniziert serienmäßig über Modbus RTU RS485, BACnet MSTP oder BACnet IP. Eine CTS-Anlage, die eine dieser Kommunikationsarten benutzt, lässt sich daher leicht am Gerät anschließen.

Webserver-



Konvertierung in andere Protokolle

Über den Webserver lassen sich die Geräte mittels eines Konverters (Gateways) an eine CTS-Anlage mit anderen Protokollen anschließen. Der Konverter muss zugekauft werden und bietet folgende Möglichkeiten:

1.    MLON - Modul zur Konvertierung in LON
2.    MTCP - Modul zur Konvertierung in Modbus TCP/IP

LON


Test der EXact2-Automatik online

Die EXact2-Automatik kann stellvertretend beispielhaft an einem VEX340-Gerät im Werk von EXHAUSTO in Dänemark  online getestet werden.

Dieses Gerät ist freistehend und enthält keine Kanalanschlüsse.

Der Zugriff zur Automatik erfolgt über die Adresse http://exact.exhausto.dk:8340/

Der Zugriff zur Technikerebene des Geräts erfordert :

  1. Den Benutzernamen: VEX340
  2. DasPasswort: 1111 (4 mal die eins)

Hinweis! Es kann jeweils nur ein Benutzer eingeloggt sein.



Funktionsübersicht Gerät

VEX100CF

Funktionsübersicht Gerät

Funktion / Bauteil

Beschreibung

+Standard
-Zubehör


Filterwächter - Timer Zeitgestützte Filterüberwachung. Die Anzahl Betriebstage vor dem Sollfilteraustausch ist einstellbar. +
Filterwächter - Druck (MPTF) Drucksensoren zur Überwachung des Druckabfalls über Filter - übersteigt der Druckabfall den eingestellten Wert und ”Early Warnings”, wird ein Alarm angezeigt. +
Bypass Bei modulierendem Bypass der Abluft wird die Wärmerückgewinnung reduziert, damit die Sollzulufttemperatur im Frühjahr, Sommer und Herbst eingehalten werden kann +
Temperaturfühler




1) Im Abluftstutzen zum Messen/Regeln der Raumtemperatur +
2) Im Fortluftstutzen zum Messen der Fortlufttemperatur +
3) Im Außenluftstutzen zur Außentemperaturkompensierung und Nachtkühlung +
4) Im Zuluftstutzen zum Messen/Regeln der Zulufttemperatur +
5) Kanaltemperaturfühler -
6) Raumtemperaturfühler -
Thermosicherung Bei Überhitzungsgefahr von Motoren und Motorreglern wird die Anlage abgeschaltet - manuelles Reset +
Brandalarm Brandthermostate (40/50/70 °C), Rauchdetektoren und andere Brandmeldevorrichtungen können angeschlossen werden.
Die Funktion des Geräts bei ausgelöstem Brandalarm ist einstellbar
-
Absperrklappe - Außenluft
(vorgeschrieben bei Wasserheizregister)
Im Außenluftkanal montierte Klappe - schließt bei Anlagenstopp - mit motorbetriebener Rückstellfeder lieferbar -
(+)
Absperrklappe - Fortluft Im Fortluftkanal montierte Klappe - schließt bei Anlagenstopp - mit motorbetriebener Rückstellfeder -
Temperaturregelung
Regelung der Zulufttemperatur +
Regelung der Raumtemperatur +

Funktion / Bauteil

Beschreibung

+Standard
-Zubehör


Kompensierungsfunktionen

Außentemperaturkompensierung
Luftmengenreduktion
Außenkompensierung der Luftmenge
Sommerkompensierung
CO2-Kompensierung
Feuchtekompensierung

+
Nachtkühlung Die Anlage lässt sich auf Abkühlung des Gebäudes während der Nacht einstellen +
Bedieneinheit Bedieneinheit für Benutzer-, Techniker- und Spezialistenebene +
Wochenuhr Zum Einstellen der gewünschten Zeitpunkte für einen Wechsel zwischen den Raumluftqualitätsstufen +
Webserver Webserver mit Möglichkeit für Regelung und Überwachung
Modbus RTU RS485, BACnet MSTP, BACnet IP
-
Buskommunikation
(erfordert einen Webserver)
Modbus TCP/IP
LONWORKS
-
Kühlrückgewinnung Kühlrückgewinnung nach Bedarf +
Vereisungsschutz - Tice Temperaturgestützte automatische Funktion für Vereisungsschutz  eines Gegenstromtauschers +
Vereisungsschutz - Druck (DEP)  Druckgestützte automatische Energiesparfunktion zum Vereisungsschutz eines Gegenstromtauschers
(erfordert Zubehör: AFC)
+
Konstantdruckregelung Konstante Druckregelung sowohl abluft- wie zuluftseitig möglich  -
Bewegungmelder (PIR)  Zur automatischen Regelung der Raumluftqualitätsstufen  -
Luftmengenmessung (AFC) Die Luftmenge wird an der Bedieneinheit/am Webserver angezeigt.
AFC ist bei den folgenden Luftregelungsverfahren erforderlich:
2. Konstantluftmenge
3. Konstantdruckgeregelte Abluft mit fest eingestellter Zuluft.
4. Konstantdruckgeregelte Zuluft mit fest eingestellter Abluft
5. Konstantdruckgeregelte Abluft mit verhältnisgeregelter Zuluft
6. Konstantdruckgeregelte Zuluft mit verhältnisgeregelter Abluft
+
Innenklimaniveaus Timerfunktion (Comfort, Standby, Economy, off)
Manuell
+
Alarmlog Anzeige der letzten 100 Alarme +
Alarmrelais  Relais für externen Alarm (potentialfrei) +
Funktionsübersicht Heizregister/Wärmepumpe

EXact2

HCW - Internes Wasserheizregister

Funktion / Bauteil

Beschreibung

Temperaturfühler 1) In der Zuluft zum Messen/Regeln der Zulufttemperatur
2) Am Rücklaufrohr des Wasserheizregisters zum Warmhalten und als Schutz gegen Vereisung des Heizregisters
3) Zum Schutz gegen Vereisung externer Rohrleitungen des Heizregisters (Zukauf)
4) Temperaturfühler am Vorlaufrohr des Wasserheizregisters
Modulierendes Motorventil Ventil zur stufenlosen Regelung der Wasserversorgung zum Heizregister entsprechend dem Wärmebedarf
Regelung der Umwälzpumpe

1) Regelung der Umwälzpumpe des Wasserheizregisters
2) Warmhaltefunktion (schützt das Heizregister gegen Vereisung)
3) Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Heizbedarf



HCE - Internes Elektroheizregister

Funktion / Bauteil

Beschreibung

Temperaturfühler  In der Zuluft zum Messen/Regeln der Zulufttemperatur
Thermosicherung

1) TSA80 befindet sich auf der Platine, wird bei 80 °C ausgelöst und hat manuelles Reset im HMI
2) TSA70 befindet sich im Luftstrom, wird bei 70 °C ausgelöst und hat automatisches Reset
3) TSA90 befindet sich im Luftstrom, wird bei 90 °C ausgelöst und hat manuelles Reset im Heizregister und HMI



MXHP - Modul zur Regelung einer externen Kälte-Wärmepumpe

Funktion / Bauteil

Beschreibung

Temperaturfühler
Im Zuluftkanal zum Messen der Zulufttemperatur

Regelung

Regelung einer externen Kälte-Wärmepumpe über:

  • Start-/Sstopp-Signal
  • Signal für Kühlung oder Heizung
  • Bedarfsregulierung 0-10 V (10-0 V)

Funktionsübersicht Kühlung

EXact2

CCW - Externes Kaltwasserregister

Funktion / Bauteil

Beschreibung

Temperaturfühler
1) Im Zuluftkanal zum Messen der Zulufttemperatur
2) Im Vorlaufrohr des Kaltwasserregisters
Modulierendes Motorventil Ventil zur stufenlosen Regelung der Wasserversorgung zum Kühlregister, abhängig vom Kühlbedarf
Regelung der Umwälzpumpe
1) Regelung der Umwälzpumpe des Kaltwasserregisters
2) Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Kühlbedarf

MXCU - Modul zur Regelung eines externen Kältegeräts

Funktion / Bauteil

Beschreibung

Temperaturfühler
Im Zuluftkanal zum Messen der Zulufttemperatur
Regelung

Regelung einer externen Kältegerät über:

  • Start-/Stopp-Signal
  • Bedarfsregulierung 0-10 V (10-0 V)

MXHP-Modul zur Regelung einer externen Kälte-Wärmepumpe

Funktion / Bauteil

Beschreibung

Temperaturfühler
Im Zuluftkanal zum Messen der Zulufttemperatur

Regelung

Regelung einer externen Kälte-Wärmepumpe über:

  • Start-/Sstopp-Signal
  • Signal für Kühlung oder Heizung
  • Bedarfsregulierung 0-10 V (10-0 V)

Prinzipskizze

VEX100CF

Prinzipskizze


Mit HCW und Exact2-Automatik

Die Prinzipskizze zeigt die Komponenten, die in einem VEX100CF-Lüftungsgerät integriert sein können.

VEX100CF Prinzipskizze

Mit EXact2 lässt sich HCW entweder direkt an die Hauptplatine oder über MHCW-Modul wie hier dargestellt anschließen. Wenn der Abstand zwischen dem Gerät und HCW weniger als 10 m ist, kann der Anschluss direkt an die Hauptplatine erfolgen.


Mit HCE und Exact2-Automatik

VEX100CF HCE Prinzipskizze

Standard- und Zubehörbauteile

Die VEX100CF-Serie wird mit Bauteilen geliefert, die im Gerät integriert oder zur Montage im Kanalsystem und im Aufenthaltsraum vorgesehen sind. Die folgende Tabelle enthält in den Geräten enthaltene Standardteile (+) und Zubehörbauteile(-). Zubehörbauteile müssen gesondert bestellt werden..

Abkürzung

Bezeichnung

+ = Standard   - = Zubehör

BP1 Klappe, Bypass +
BT40-70 Brandthermostat, stufenlos einstellbar
-
CCW  Kaltwasserregister (Cooling Coil Water) -
CP Umwälzpumpe* -
HCE Elektroheizregister (Heating Coil Electric)**

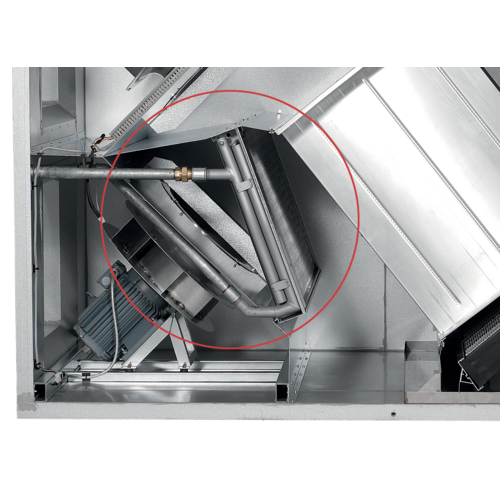

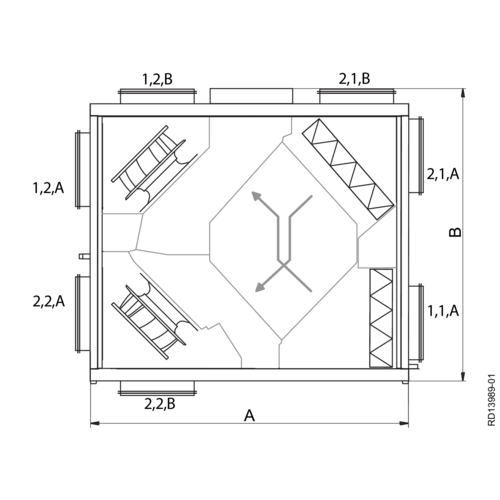

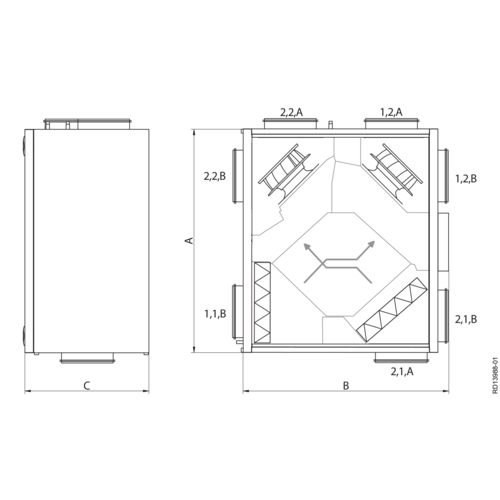

HCW Wasserheizregister (Heating Coil Water)** +
HMI Bedieneinheit +
LS Absperrklappe, Fortluft -
LS Absperrklappe, Außenluft
(Anforderung und Teil der Lieferung bei Wasserheizregister)
-
(+)
LSR Absperrklappe Außenluft (Rückstellfeder) -

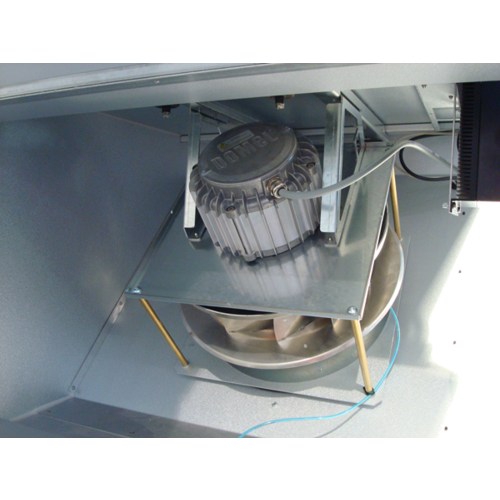

M1 Ventilatormotor 1 +
M2 Ventilatormotor 2 +
MCCW Kaltwasserregister (Cooling Coil Water), Automatik -
MC1 Motorregelung 1 (Abluft) +
MC2 Motorregelung 2 (Zuluft) +
MIO-CO2-DUCT CO2-Fühler, Kanal -
MIO-CO2-ROOM CO2-Fühler, Raum -
MIO-PIR PIR-Sensor -
MIO-RH-ROOM Feuchtefühler (RH) -
MIO-TS-DUCT Temperaturfühler, Abluftkanal (extern) -
MIO-TS-ROOM Temperaturfühler, Raum -
MPT-DUCT Druckfühler für Konstantdruckregelung -
MPT1, P1    AFC Luftmengenregelung, Abluft +
MPT1, P2    AFC Luftmengenregelung, Zuluft +
MPT2, P1    MPTF Filterwächter, Abluft +
MPT2, P2    MPTF Filterwächter, Außenluft +
MPT3, P1    DEP Eiserfassung +
MVM Motorventil, Wasserheizregister (HCW) -
MXHP  Zur Steuerung einer externen Kälte-Wärmepumpe
MXCU Zur Steuerung eines externen Kältegeräts
SUM ALARM Alarmrelais +
TE1,1 Temperaturfühler, Abluft - Stutzen 1,1 +
TE1,2 Temperaturfühler, Fortluft - Stutzen 1,2 +
TE2,1 Temperaturfühler, Außenluft - Stutzen 2,1 +
TE2,2 Temperaturfühler, Zuluft - Stutzen 2,2 +
TE-RPT Temperaturfühler, Rücklaufrohr von Wasserheizregister (HCW) -
TE-SPT Temperaturfühler, Vorlauf -
TS-RPT-X Temperaturfühler, Rücklauf, externe Rohrleitungen (HCW) -
TSA 70/80/90 Thermosicherung, 70, 80 bzw. 90 °C -

* Keine EXHAUSTO-Lieferung.
** Es kann nur HCW oder HCE gewählt werden - nicht beide gleichzeitig.

Kabelbemessung

VEX100CF

Kabelbemessung

Der Installateur ist für die Bemessung nach den geltenden gesetzlichen Vorschriften und Bestimmungen verantwortlich. Das Wärmerückgewinnungsgerät VEX100CF hat integrierte Versorgungstrennung und automatische Sicherungen, die das Gerät intern gegen Überlastung und Kurzschluss schützen.

Der maximale Kurzschlussstrom (Icu) gemäß EN60947.2 beträgt 10 kA.
Die maximale Vorsicherung ist 63A und G/gl - nur VEX170 HCE: Maximale Vorsicherung: 100A gG/gL.

Das Zubehör CCW und XCU wird in der Automatixbox angeschlossen (maximal je 1 CCW/XCU) und benötigt kein separates Versorgungskabel. Die Klemmen (U1, N) düfen nur für CCW/XCU benutzt werden, maximale Belastung 2 A.

Die EXact- Regelung verhindert gleichzeitigen Betrieb von Nachheizung und Kühlung.

Der max. Phasenstrom ist für die Wahl des Kabels maßgeblich. Falls der max. Nullstrom höher ist als der max. Phasenstrom, dient dieser zur Bemessung des Kabels.

Montage von Fehlerstromschutzschaltern

Falls in der Installation Fehlerstromschutzschalter montiert werden, müssen diese den folgenden Anforderungen entsprechen:

VEX140CF/VEX150CF/VEX160CF

Fehlerstromschutzschalter Typ A gemäß EN61008, die bei der Erfassung von Gleichfehlerströmen (pulsierendem Gleichstrom) ausgelöst werden.
Der Schalter soll nach maximal 0,3 Sekunden auslösen.
Ein Leckstrom von bis zu 100 mA ist möglich.

VEX170CF

Fehlerstromschutzschalter Typ B gemäß EN 61008, die bei der Erfassung von Gleichfehlerströmen (pulsierendem Gleichstrom) ausgelöst werden.
Der Schalter soll nach maximal 0,3 Sekunden auslösen.
Ein Leckstrom von bis zu 100 mA ist möglich.

Die Geräte der VEX100CF-Serie mit Wasserheizregister (HCW) enthalten automatische Sicherungen

  VEX140CF VEX150CF VEX160CF VEX170CF
Spannung (V) 1x230V+N+PE  3x400V+N+PE
Sicherung für Automatik
(1x230V) 2 pol.
C-10A C-10A C-10A C-10A

Sicherung für MC1
(1x230V) 2 pol.

C-10A C-10A C-20A
Sicherung für MC2
(1x230V) 2 pol.
C-10A C-10A C-20A
Gemeinsame Sicherung für MC1 und
MC2 (3x400V) 3 pol.
    C-20A
Anzahl Sicherungen insgesamt  3 3 3 2





Die Geräte der VEX100CF-Serie mit Elektroheizregister (HCE) enthalten automatische Sicherungen

  VEX140CF VEX150CF
7,2 kW 14,4 kW 12 kW 18 kW
Sicherung für Automatik
(1x230V) 2 pol.
C-10A C-10A C-10A C-10A
Sicherung für MC1
(1x230V) 2 pol.
C-10A C-10A C-10A C-10A
Sicherung für MC2
(1x230V) 2 pol.
C-10A C-10A C-10A C-10A
Sicherung (1) für HCE
(3x400V) 3 pol.
C-16A C-32A C-32A C-32A
Sicherung (2) für HCE
(3x400V) 3 pol.
      C-16A
 Anzahl Sicherungen insgesamt 4 4 4 5



VEX160CF VEX170CF
14,4 kW 21,6 kW 28,8 kW 31,2 kW 46,8 kW
Sicherung für Automatik
(1x230V) 2 pol.
C-10A C-10A C-10A C-10A C-10A
Sicherung für MC1
(1x230V) 2 pol.
C-20A C-20A C-20A
Sicherung für MC2
(1x230V) 2 pol.
C-20A C-20A C-20A
Gemeinsame Sicherung für MC1 und
MC2 (3x400V) 3 pol.
      C-20A C-20A
Sicherung (1) für HCE
(3x400V) 3 pol.
C-32A C-32A C-32A C-32A C-32A
Sicherung (2) für HCE
(3x400V) 3 pol.
C-16A C-32A C-32A C-32A
Sicherung (3) für HCE
(3x400V) 3 pol.
        C-32A
Anzahl Sicherungen insgesamt 4 5 5 4 5
Kabelplan - Zubehör

VEX100/VEX100CF

VEX100/VEX100CF mit HCE Elektroheizregister

VEX100 Kabelplan HCE zubehör



VEX100/VEX100CF mit HCW Wasserheizregister

VEX100 Kabelplan HCW zubehör



Abkürzung

Bezeichnung

ALARM Alarmrelais
BT40-70 Brandthermostat, stufenlos einstellbar
HMI Bedieneinheit
LS Absperrklappe, Fortluft
LS Absperrklappe, Außenluft (Anforderung und Teil der Lieferung bei Wassereizregister)
LSR Absperrklappe Außenluft (Rückstellfeder)
MCCW Kaltwasserregister (Cooling Coil Water), Automatik
MIO-CO2 CO2-Fühler
MIO-PIR PIR-Sensor
MIO-RH Feuchtefühler (RH)
MIO-TS Temperaturfühler
MPT-DUCT Druckfühler für Konstantdruckregelung
MXHP  Zur Steuerung einer externen Kälte-Wärmepumpe
MXCU Zur Steuerung eines externen Kältegeräts
Rauchdetektor Rauchdetektor
Kabelplan - Register

VEX100CF

Kabelplan - Register

Mit internem Nachheizregister - Wasser (HCW) / Kaltwasserregister

VEX100CF HCW cable plan

Größe

Spannung (V)

Stromaufnahme (A)
(Max. Phasenstrom)

Bemessene Stromaufnahme (A)
(max. Nullstrom)

VEX140CF 1 x 230V+N+PE  50Hz 12,5
VEX150CF 3 x 400V+N+PE  50Hz 8,7 15
VEX160CF 3 x 400V+N+PE  50Hz 15,5  23,5
VEX170CF 3 x 400V+N+PE  50Hz  17,5



Mit internem Nachheizregister - Elektro (HCE)

VEX100CF HCE cable plan

VEX-Größe

Leistung HCE
(kW)

Spannung
(V)

Stromaufnahme (A)
(Max. Phasenstrom)

VEX140CF 7,2 3 x 400V+N+PE 15,5
 14,4  3 x 400V+N+PE 26
VEX150CF 12 3 x 400V+N+PE 26
18 3 x 400V+N+PE  34,7
VEX160CF  14,4 3 x 400V+N+PE  36,5
 21,6 3 x 400V+N+PE  46,7
 28,8 3 x 400V+N+PE  57
VEX170CF  31,2 3 x 400V+N+PE  62,5
 46,8 3 x 400V+N+PE  85
Technische Daten

EXact2

Technische Daten

AHUC main board

2 x LS (Absperrklappe Fortluft/Außenluft) Versorgungsspannung 24 V DC
ON/OFF 24 V DC
Max. Stromaufnahme 0,3 A
FIRE (Brandthermostat/Rauchdetektor) Max. 4 A Auslösestrom
START/STOPP Digital-Input
ALARM Schaltrelais, max. 8 A @ 30 V DC oder 250 V AC ohmsche Last



MHCW (Automatik für Nachheizregister, Wasser)
MCCW (Automatik für Kaltwasserregister)
MXCU (Automatik für externes Kühlgerät)

Kommunikation Modbus RTU RS-485
MVM (Motorventil) Versorgung 24 V AC
MVM (Motorventil) Regelsignal 0-10 V DC (oder 10 - 0 V)
Relaisschalter für Umwälzpumpe 250 V, max. 5 A cos φ 0,97



MHCE (Automatik für Nachheizregister, Elektro)

Kommunikation Modbus RTU RS-485
Anzahl Leistungsstufen Bis zu 4
Modulierende Leistungsstufen 1 Stufe
Versorgungsspannung 3 x 400 V + N + PE



Für andere Automatik

VEX100CF

Für andere Automatik

VEX100CF-X Principskitse

Freiheit zur Wahl Ihrer eigenen Lösung!

VEX100CF ist auch ohne Automatik erhältlich. Dadurch lässt sich das Gerät schnell und einfach vor Ort in Automatiksysteme von anderen Lieferanten integrieren.

Die VEX100CF-Lösung ohne Automatik beinhaltet:

  • Lüftungsgerät mit Gegenstromwärmetauscher
  • Kompaktgerät
  • Eingebauter zweifacher Bypass mit 24V-Motor (BP1)
  • Freischaufelndes B-Rad - EXstream
  • Filterklasse Grob 85% (M5) oder ePM1 55% (F7)
  • Eingebauter zweifacher Bypass mit 24V-Motor
  • EC-Motoren der Klasse IE5
  • EC-Motorregelung 0 - 10 V (MC)
  • Luftmengenmesspunkte an den Ventilatoren sind zur Außenseite des Gehäuses verlegt (qv)
  • Messpunkte für Filterdruck sind zur Außenseite des Gehäuses verlegt (PSD)
  • Kabel für MC und Bypassklappe sind zur Klemmreihe verlegt

Zubehör

  • Externes Kaltwasserregister (CCW)
  • Absperrklappe (LS)
  • Externes Kühl-/Heizregister (DX)

Alles auswählen über Produkt Serien Exact2-Automatik, VEX100CF:

NEHMEN SIE NOCH HEUTE KONTAKT MIT UNS AUF

Kontaktieren Sie uns für eine kostenlose Beratung über Lüftungsprodukte und Systemlösungen


EXHAUSTO by Aldes GmbH
Mainzer Straße 43
D-55411 Bingen am Rhein

Tel +49 (0)6721 - 9178111
E-mail: info@exhausto.de
Vex overview

VEX-Übersicht

Bekommen Sie einen schnellen Überblick über das gesamte Programm mit kompakten VEX-Geräten mit Wärmerückgewinnung.

Siehe VEX-Übersicht hier
