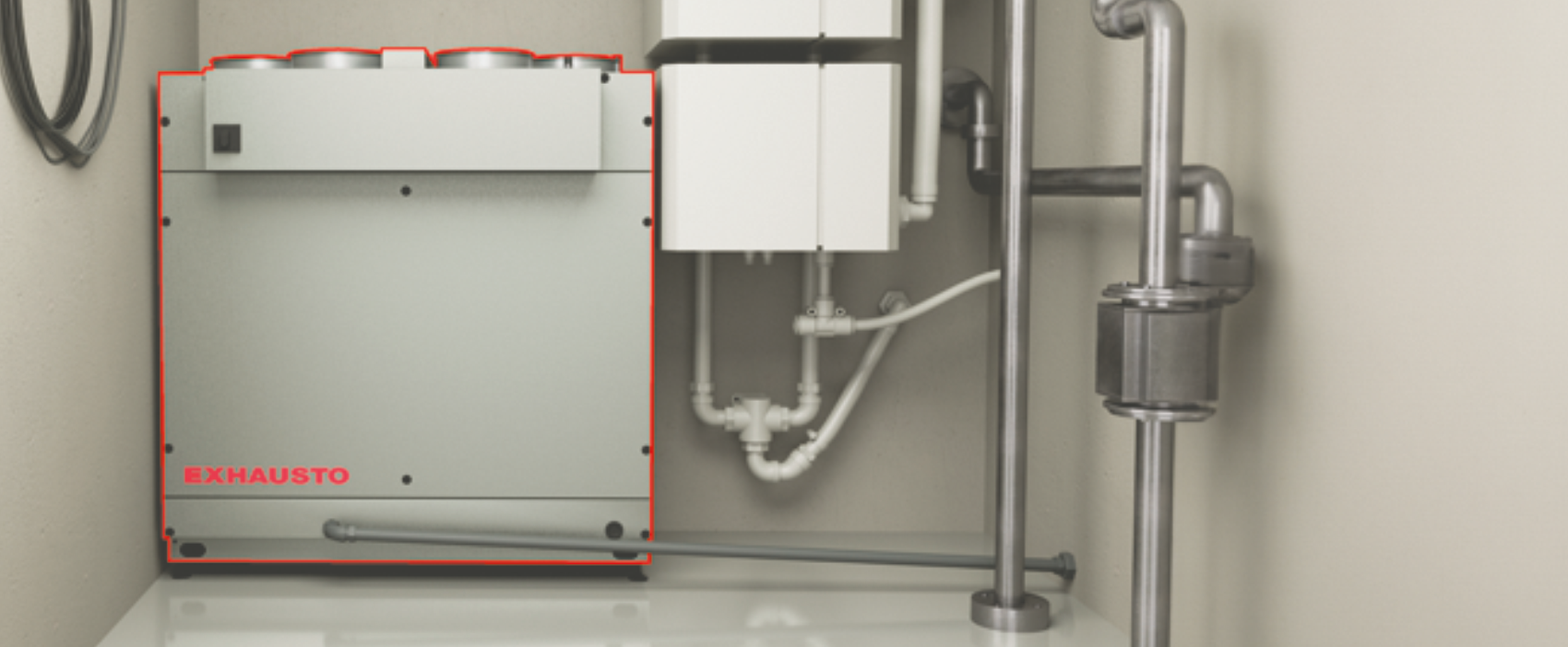

VEX350T

Technische Daten

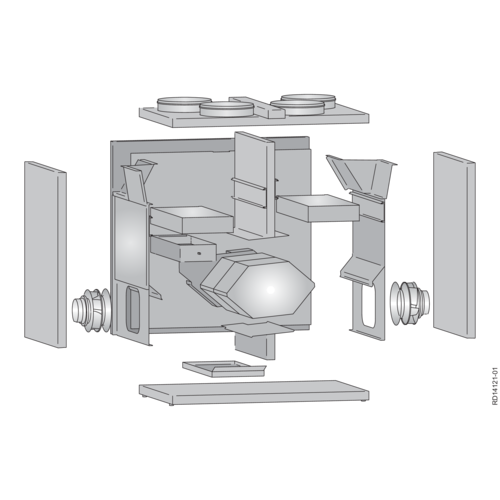

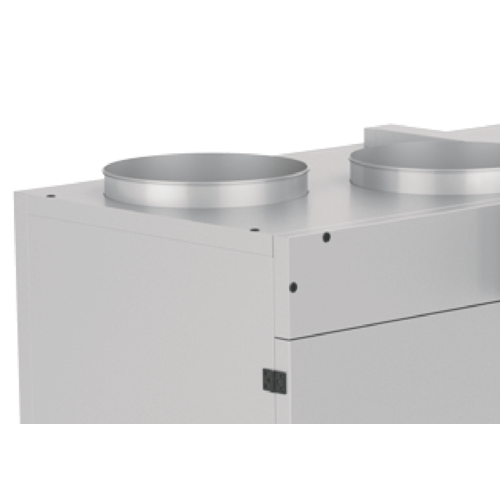

VEX350T

Technische Daten

Gerätedaten

Min. Luftmenge
400 m³/h
Max. Luftmenge
3.900 m³/h
Leistungsaufnahme 2,7 kW
Stromversorgung 1 x 230 V + N + PE ~ 50 Hz
Max. Phasenstrom 13,5 A *

Gewicht

Gerät betriebsbereit 530 kg
Für Transport durch Öffnungen 245 kg **

Daten von Motor und Motorregelung (MC)

Motortyp EC-Motor
Motorklasse gem. IEC 60034-30-2 IE4 (Super Premium Efficiency)
Spannungseingang 1 x 230 V
Überstromschutz Eingebaut
Regelung Stufenlos über Motorregelung (MC)
Regelsignal

Mit integrierter Automatik:
Modbus

Für andere Automatik:
0-10 V DC

* der Stromverbrauch ist nicht sinusförmig
** ohne Türen, Wärmetauscher und Ventilatoreinheiten

Informationsanforderungen - ERP

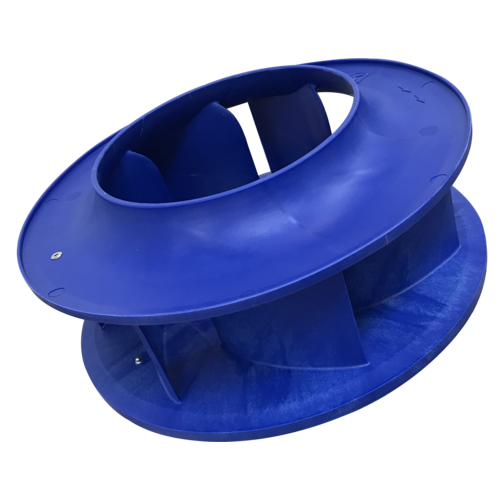

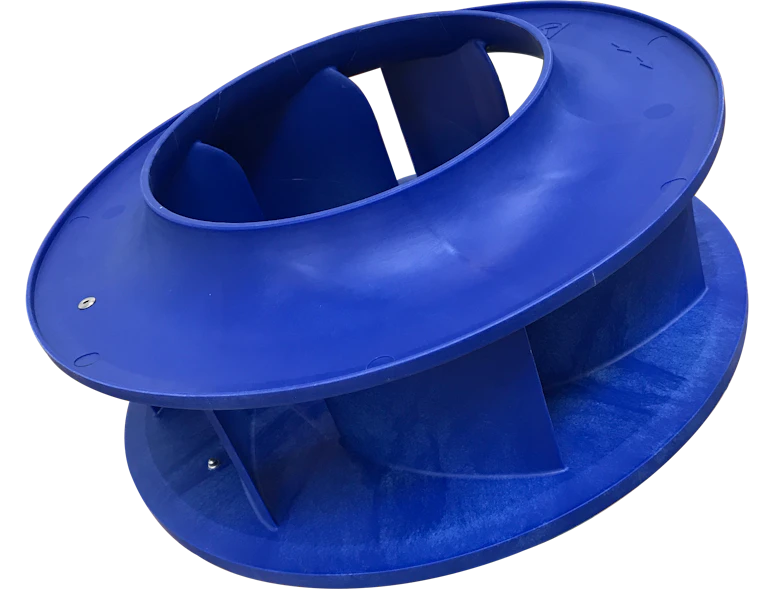

Ventilatordaten


Max. Gesamtwirkungsgrad (A-D) 67,5 %
ECO-Messaufstellung (A-D) A
Anforderungen an den Leistungsgrad 62 N (2015)
ECO-Leistungsgrad beim optimalen Betriebspunkt 76,7 N

Motordaten (optimaler Betriebspunkt)

EC-Motor Mit Motorregler
Leistungsaufnahme 1,34 kW
Luftmenge 3.807 m3/h
Gesamtdruck 777 Pa
U/min beim optimalen Betriebspunkt 2.400 RPM

Voraussetzungen:
- Dichte = 1,2 kg/m3
- Druckverhältnisse < 1,11
- sonstige Punkte gemäß EC327/2011 (siehe die Anleitung zum Produkt)

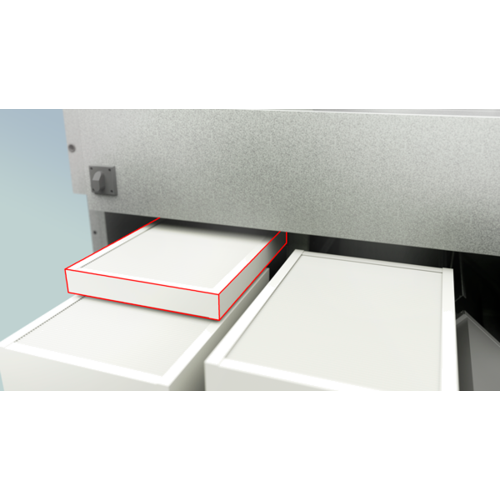

Filteroptionen:

Filterung der Zuluft:

Einfacher Panelfilter
Dim.: 471 x 850 x 96 mm
Option: Vorfilterung
Dim.: 471 x 850 x 96 mm
Panelfilter Coarce 65% (G4) Panelfilter Coarce 65% (G4)
Panelfilter ePM10 65% (M5) Panelfilter ePM10 65% (M5)
Panelfilter ePM1 55% (F7) Panelfilter ePM1 55% (F7)
Panelfilter ePM1 80% (F9)


Filterung der Abluft:

Einfacher Panelfilter
Dim.: 471 x 850 x 96 mm
Panelfilter Coarce 65% (G4)
Panelfilter ePM10 65% (M5)
Panelfilter ePM1 55% (F7)
Panelfilter ePM1 80% (F9)

Daten für interne Heiz- und Kühl-/Heizregister

VEX350T

Interne Heiz- und Kühl-Heiz-Register für VEX350T

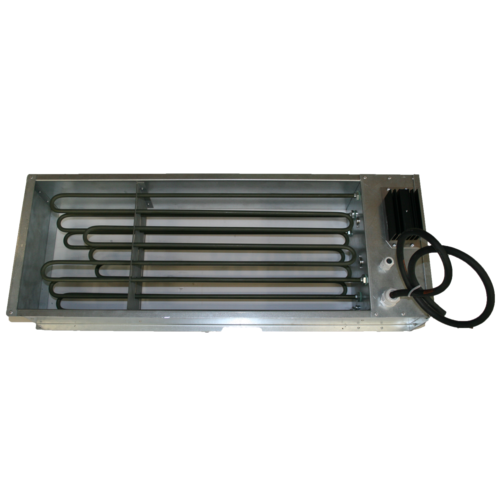

Elektroheizregister (HE)

Klein

Groß

Leistung 12,65 kW 22,76 kW
Min. Luftmenge 594 m³/h (50 % Wärme)
1.770 m³/h (100 % Wärme)
594 m³/h (50% Wärme)
Stromversorgung 3 x 400 V + N + PE ~ 50 Hz 3 x 400 V + N + PE ~ 50 Hz
Max. Phasenstrom
18,3 A 32,9 A

Wasserheizregister (HW)

1 Rohrreihe

2 Rohrreihen

Prüfdruck 900 kPa 900 kPa
Max. Arbeitsdruck 800 kPa 800 kPa
Anströmfläche 645 x 750 mm 645 x 750 mm
Anzahl Rohrreihen 1 2
Anzahl Kreise 4 5
Anschlussabmessung 28 mm 28 mm
Lamellenabstand 1,4 2,0
Gewicht (ohne Flüssigkeit) 7,0 kg 9,6 kg
Wasserinhalt 1,96 l 3,37 l

Kühl-/Heizregister (CW)

2 Rohrreihen

4 Rohrreihen

Prüfdruck 900 kPa 900 kPa
Max. Arbeitsdruck 800 kPa 800 kPa
Anströmfläche 645 x 750 mm 645 x 750 mm
Anzahl Rohrreihen 2 4
Anzahl Kreise 8 22
Anschlussabmessung 28 mm 28 mm
Lamellenabstand 2,0 mm 2,5 mm
Gewicht (ohne Flüssigkeit) 9,7 kg 15,9 kg
Wasserinhalt, Flüssigkeit 3,25 l 6,02 l

Kühl-/Heizregister (DX)



Prüfdruck 4.500 kPa
Max. Arbeitsdruck 4.200 kPa
Anströmfläche 625 x 740 mm
Anzahl Rohrreihen 4
Anzahl Kreise 16
Anschlussabmessung 28 mm
Volumen innen 2,8 l

Es wird empfohlen, genaue Berechnungen des Heizregisters mit Hilfe des Exselect-Berechnungsprogramms auf www.exhausto.de durchzuführen.


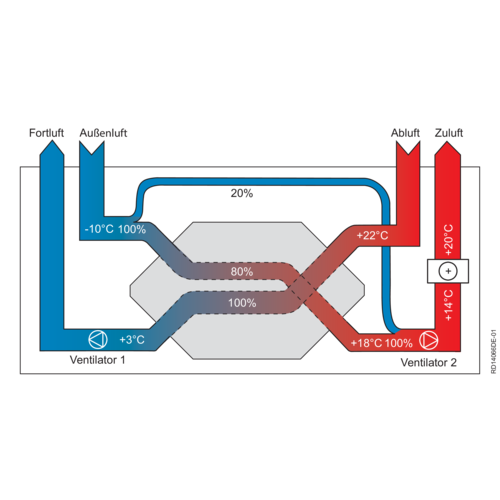

Temperaturwirkungsgrad

VEX350T

Temperaturwirkungsgrad

Der Temperaturwirkungsgrad und in geringerem Maße SFP/SEL-Werte für ein bestimmtes Aggregat hängen eng mit dem Wärmetauscher selbst zusammen und sind abhängig von der Marke. Da sich der Lieferant von Zeit zu Zeit ändert, können die technischen Daten sich geringfügig ändern. Aus diesem Grund wird empfohlen, in unserem Berechnungsprogramm EXselect immer eine Berechnung für das gegebene Projekt durchzuführen.

Temperature efficiency VEX350T
Die Kurve ist ein Richtwert, es wird jedoch empfohlen, eine Berechnung mit dem Berechnungsprogramm EXselect für das einzelne Projekt durchzuführen

stiplet streg
Wirkungsgrad mit Kondensation:
Abluft = 20°C/55 RH
Außenluft = -10°C/50 RH
Gleichgewicht zwischen Außenluft und Abluft = 1,0
kort-lang-stiplet-streg
Wirkungsgrad ohne Kondensation mit Ungleichgewicht
Abluft = 25°C/28 RH
Außenluft = 5°C/50 RH
Gleichgewicht zwischen Außenluft und Abluft = 0,8
fed streg
Wirkungsgrad ohne Kondensation nach DIN EN308:
Abluft = 25°C/28 RH
Außenluft = 5°C/50 RH
Gleichgewicht zwischen Außenluft und Abluft = 1,0

Berechnung

Der Temperaturwirkungsgrad des VEX-Geräts wurde bei verschiedenen Volumenstromverhältnissen wie folgt berechnet:


t2,1
t2,2
t1,1
=
=
=
Temperatur der Außenluft (Frischluft)
Temperatur der Zuluft
Temperatur der Abluft
Abluft = 25 ºC / 30 % RH
Außenluft (Frischluft) = 5 ºC / 50 % RH

Der Temperaturwirkungsgrad ist nach EN308 bei trockener Wärmerückgewinnung angegeben und erhöht sich bei Kondensation.

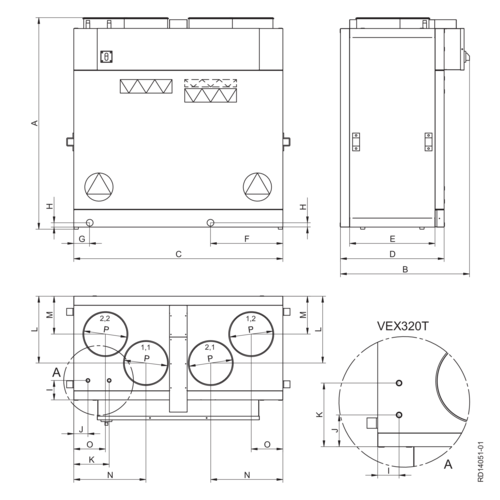

Maßskizzen VEX350T

Maßskizzen, VEX310T

VEX350T -  Links

(Geräteabmessungen in mm)

Dimensions VEX350T L

1.1 Fraluft 1.2 Afkast 2.1 Udeluft 2.2 Tilluft


VEX350T, Rechts

(Geräteabmessungen in mm)

Dimensions VEX350T R

1.1 Abluft 1.2 Fortluft 2.1 Außenluft 2.2 Zuluft
