VEX330H EXact-Automatik

EXact2-Automatik

Die avancierte EXact2-Automatik garantiert optimale Wirtschaftlichkeit. Die Automatik lässt sich leicht dem täglichen Rhytmus vor Ort anpassen, z.B. Schule, Büro oder Wohnung.

Die Eigenschaften der EXact2-Automatik

• Einfache Bedienung
• 3 Benutzerebenen, davon 2 passwortgeschütz (Techniker und Spezialist)
• Mehrere Raumluftqualitätsstufen, die die Lüftung den aktuellen Bedürfnissen anpassen können, u.a. über die eingebaute Wochenuhr

Weitere Funktionen in der Funktionsübersicht.

Betrieb von EXact2 Automatik

Die EXact2 Automatik kann über die Bedieneinheit (siehe Abschnitt unten), oder mit dem Web-Server (WEBE als Zubehörbauteil) über BacNet TCP/IP sowie Modbus über RS485 oder TCP/IP gesteuert werden.

WAP (Wireless Access Point)

WAP ist ein kleiner WLAN-Router, der mit dem Web-Server WEBE (beides sind Zubehörbauteile) im Gerät montiert ist. WAP ermöglicht den kabellosen Zugriff über PC, Smartphone oder Tablet auf den Web-Server. Dadurch können am Lüftungsgerät schnell und einfach neue Regelungskonfigurationen mit mobilen Geräten eingegeben werden.

EXact2

HMI2-350-TOUCH BEDIENEINHEIT

Die Bedieneinheit ist ein Touch-Panel, das Zugriff auf die allgemeinen, täglich verwendeten Funktionen bietet.

Techniker und Spezialisten können über einen vierstelligen Zugangscode auf erweiterte Menüs und Parameter zugreifen.

Bedienfläche

Die Bedienfläche des Benutzermenüs mit leicht verständlichen Symbolen informiert über den Status der Anlage und ermöglicht zusätzlich eine leichte Änderung des Temperatur- und Lüftungsniveaus. Alarmmeldungen werden durch ein Glockensymbol im Display angezeigt. Hier kann man auf "weiter" klicken und so ausführlichere Informationen über die jeweilige Alarmmeldung bekommen. Dank informativer Hilfstexte in Gelb benötigt man nur selten Handbücher und Anleitungen. Die Hilfetexte finden Sie unter den Menüpunkten im Techniker- und Expertenmenü.

Symbole im Display

Einfaches Verständnis der Informationen aus dem Display durch graphische Elemente

	Menü Drücken, um das Menü anzuzeigen
	Temperatur-/Lüftungsniveau Das Temperatur- und Lüftungsniveau lässt sich schnell und einfach ändern.
	Alarm/Warnung Die EXact-2Automatik warnt im Falle von Betriebsstörungen durch Anzeige des Warnsymbols. Bei ernsthafteren Störungen wird die Alarmglocke im Display angezeigt.
	Externe Abschaltung Wurde die Lüftungsanlage von der externen Start-/Stopp-Funktion abgeschaltet, erscheint dieses Symbol im Display.
	Enteisung Wenn die Enteisungsfunktion in Betrieb ist, wird das Frostsymbol im Display angezeigt.
	Manueller Betrieb Die EXact2-Automatik kann auf manuellen Betrieb geschaltet werden, es erscheint dann das ”Handsymbol” im Display.
	Wochenplan Wenn die Automatik auf Betrieb mit aktiviertem Wochenplan eingestellt ist, wird das ”Uhrsymbol” im Display angezeigt.
	Übersteuerung Bei einer Sollwertänderung des Temperatur- und Lüftungsniveaus wird das Übersteuerungssymbol angezeigt, bis die Übersteuerung beim nächsten Wechsel im Wochenplan beendet wird.
	BMS Der Betrieb wird von BMS geregelt.
	AUX Betrieb mit externer Regelung.
	Sommer-/Winterzeit Die EXact2-Automatik wechselt automatisch zwischen Sommer- und Winterzeit. Das Symbol zeigt die aktuelle Einstellung.
	Feuer Brandthermostat(e)/Rauchmelder aktiviert.
	Service Servicedisplay angeschlossen.
	Kommunikation Keine Kommunikation am externen BUS, oder de Kommunikation zwischen VEX und HMI ist unterbrochen.

EXact2

Webserver

Die EXact2-Automatik wird serienmäßig ohne Webserver geliefert. Beim Zukauf eines Webservers wird Folgendes zusätzlich möglich:

1. Vor Ort  kann zwecks Überwachung und Konfiguration ein PC am Gerät angeschlossen werden.
2. Das Gerät wird an ein lokales Netzwerk (LAN) angeschlossen, mit Zugriff vom PC über dasselbe Netz.
3. Das Gerät wird ans Internet angeschlossen, mit Zugriff von externen´PCs.

Für alle Möglichkeiten gilt, dass abgesehen von einem Internetbrowser keine weiteren Anforderungen an einen PC gestellt werden. Das Webserverinterface ist durch einen Zugriffscode geschützt.

Die Benutzeroberfläche des Webservers ist in der gleichen, logischen Weise aufgebaut wie die Menüs der Bedieneinheit, was die Bedienung des Systems erheblich erleichtert. Das Übersichtsfenster ist konfiguriert und zur Überwachung des Lüftungsgeräts bereit. Der Webserver ist in der Lage, bei Alarm eine E-Mail zu senden, Werte zu erfassen, zu protokollieren u.a.m.

Anschluss an eine Anlage

Der Webserver kommuniziert serienmäßig über Modbus RTU RS485, BACnet MSTP oder BACnet IP. Eine CTS-Anlage, die eine dieser Kommunikationsarten benutzt, lässt sich daher leicht am Gerät anschließen.

Konvertierung in andere Protokolle

Über den Webserver lassen sich die Geräte mittels eines Konverters (Gateways) an eine CTS-Anlage mit anderen Protokollen anschließen. Der Konverter muss zugekauft werden und bietet folgende Möglichkeiten:

1.    MLON - Modul zur Konvertierung in LON
2.    MTCP - Modul zur Konvertierung in Modbus TCP/IP

Test der EXact2-Automatik online

Die EXact2-Automatik kann stellvertretend beispielhaft an einem VEX340-Gerät im Werk von EXHAUSTO in Dänemark  online getestet werden.

Dieses Gerät ist freistehend und enthält keine Kanalanschlüsse.

Der Zugriff zur Automatik erfolgt über die Adresse http://exact.exhausto.dk:8340/

Der Zugriff zur Technikerebene des Geräts erfordert :

1. Den Benutzernamen: VEX340
2. DasPasswort: 1111 (4 mal die eins)

Hinweis! Es kann jeweils nur ein Benutzer eingeloggt sein.

VEX330H

Funktionsübersicht Gerät

EXact2

HCW - Externes Wasserheizregister

HCE - Externes Elektroheizregister

MXHP-Modul zur Regelung einer externen Kälte-Wärmepumpe

EXact2

CCW - Externes Kaltwasserregister

MXCU - Modul zur Regelung eines externen Kältegeräts

MXHP-Modul zur Regelung einer externen Kälte-Wärmepumpe

VEX330H

Prinzipskizze

Die Prinzipskizze zeigt die Komponenten, die in einem VEX330H -Lüftungsgerät integriert sein können.

Mit EXact2 lässt sich das HCW entweder direkt an die Hauptplatine oder über MHCW-Modul wie hier dargestellt anschließen. Ist der Abstand zwischen dem Gerät und dem HCW kleiner als 10 m, kann der Anschluss direkt an die Hauptplatine erfolgen.

Standard- und Zubehörbauteile

Das Gerät VEX330H wird mit Bauteilen geliefert, die im Gerät integriert oder zur Montage im Kanalsystem und im Aufenthaltsraum vorgesehen sind. Die folgende Tabelle enthält in den Geräten enthaltene Standardteile (+) und Zubehörbauteile(-). Zubehörbauteile müssen gesondert bestellt werden.

VEX330H

Kabelbemessung

Der Installateur ist für die Bemessung nach den geltenden gesetzlichen Vorschriften und Bestimmungen verantwortlich.

Max. Kurzschlussstrom und Vorsicherung:

Der maximale Kurzschlussstrom (Icu) gemäß EN60947.2 ist10 kA
Die maximale Vorsicherung (VEX) ist 13A gG/gL.
Die maximale Vorsicherung (HE04) ist 16A gG/gL.
Die maximale Vorsicherung (HE08) ist 16A gG/gL.

Potentialausgleich

Zwischen dem VEX und Zubehör vom Typ HCE ist ein Potentialausgleich erforderlich (Elektroheizregister).

Montage von Fehlerstromschutzschaltern

Falls in der Installation Fehlerstromschutzschalter montiert werden, müssen diese den folgenden Anforderungen entsprechen:

a) Fehlerstromschutzschalter Typ A gemäß EN61008, die bei der Erfassung von Gleichfehlerströmen (pulsierendem Gleichstrom) ausgelöst werden

b) Der Schalter soll nach maximal 0,3 Sekunden auslösen.

Ein Leckstrom von bis zu 100 mA kann vorkommen

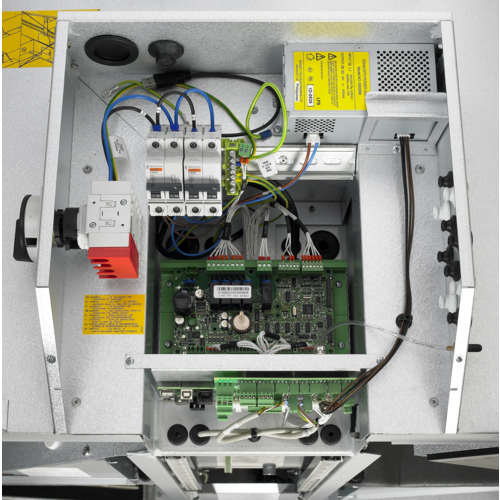

Anschlusskasten

VEX330H

Kabelplan - Register

Mit externem Nachheizregister - Wasser (HCW) / Kaltwasserregister (CCW)

Mit externem Nachheizregister - Elektro (HCE)

EXact2

Technische Daten

VEX330H

Für andere Automatik

Das Gerät VEX330H ist auch ohne Automatik erhältlich und lässt sich dadurch schnell und einfach vor Ort in Automatiksysteme von anderen Lieferanten integrieren.

Die VEX330H-Lösung ohne Automatik beinhaltet:

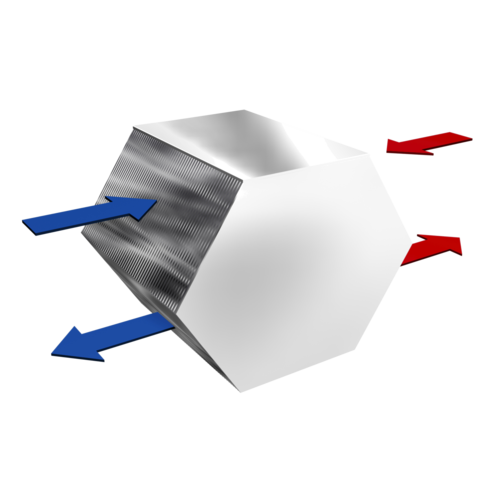

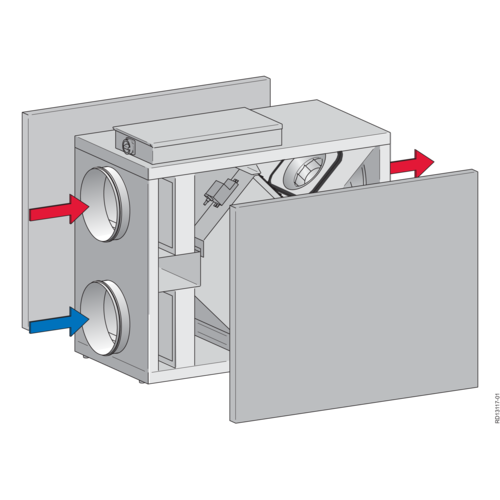

• (Kompaktes) Lüftungsgerät mit Gegenstromwärmetauscher
• Kompaktes Gerät
• Integrierter zweifacher Bypass mit 24V-Motor

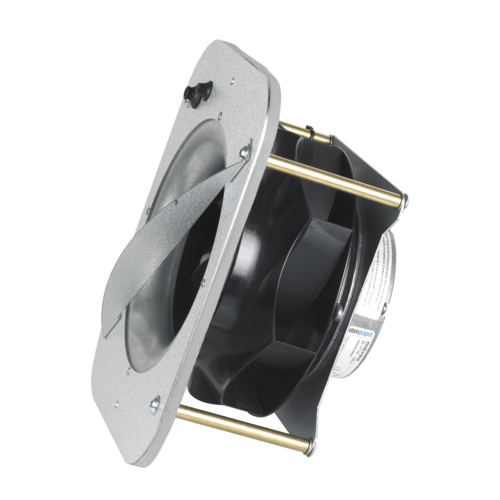

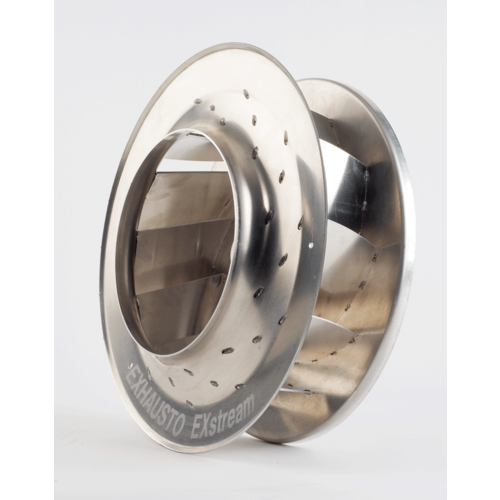

• Freischaufelndes B-Rad

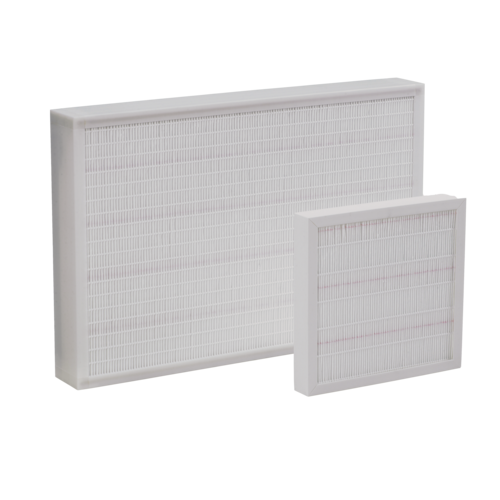

• Filterklasse Grob 85% (M5) oder ePM₁ 55% (F7)
• EC-Motoren der Klasse IE5
• EC-Motorregelung 0 - 10 V (MC)
• Luftmengenmesspunkte an den Ventilatoren (werden ohne Schläuche geliefert)
• Kabel für MC und Bypassklappe, bis zur Klemmreihe verlegt



Zubehör

• Externes Wasserheizregister (HCW)
• Externes Elektroheizregister (HCE)
• Externes Kühl-/Heizregister (DX)
