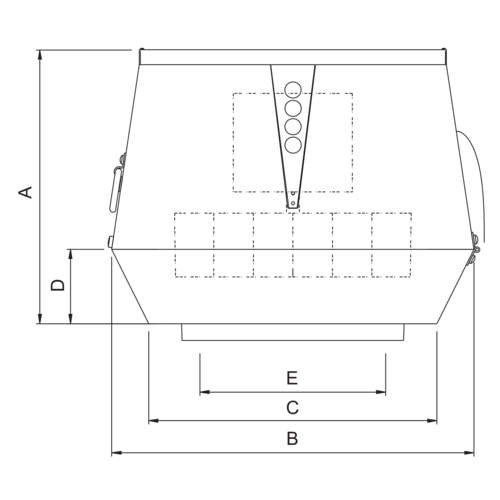

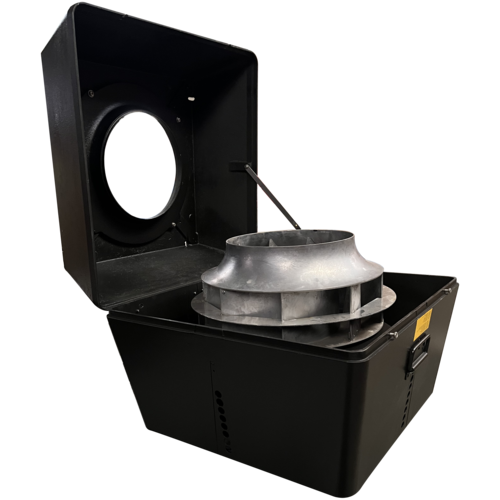

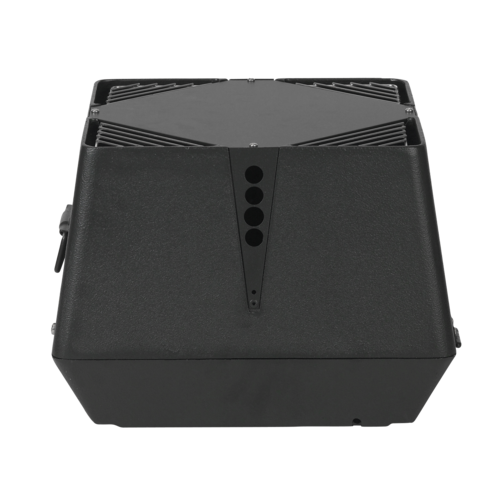

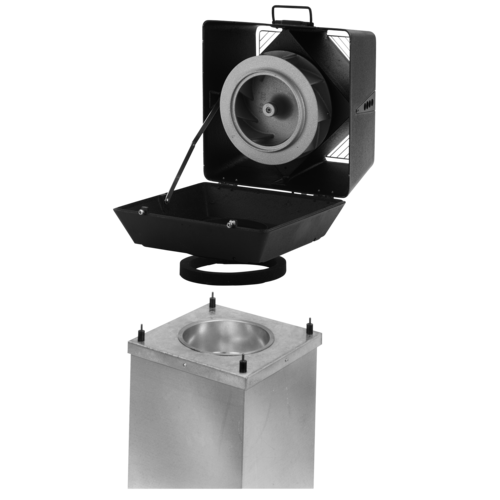

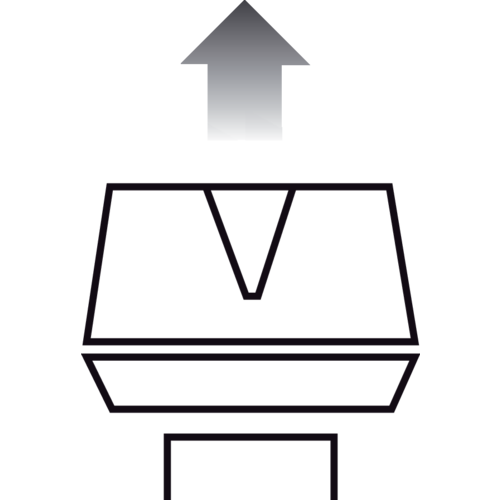

EXHAUSTOProdukteVentilatorenDTV DachventilatorDTV400 Dachventilator DTV400, vertikaler Auswurf CAD-Zeichnungen Montageanleitungen Download von BIM-Modellen auf MagiCloud Auschreibungstexte Zur PDF-Datei Technische Daten DTV400 Technische Daten MODELL DTV400-4-1EC Ventilatordaten Max. Gesamtwirkungsgrad 53,4 % ECO-Messaufstellung(A-D) C Anforderungen an den Leistungsgrad 62, N(2015) ECO-Leistungsgrad beim optimalen Betriebspunkt 68,9 Motor Motor EC-Motor mit VSD integriert Optimaler Betriebspunkt: Leistungsaufnahme Luftmenge Gesamtdruck Drehzahl 954 W 2804 m3/h 654 Pa 1829 U/min Nenndrehzahl (N) 1820 U/min Stromversorgung (U) 1x230 V ~ 50 Hz Überlastungsschutz Eingebaut in der Motorregelung Max. Stromaufnahme* (I) 7,5 A Max. Leistungsaufnahme (P1)** 1,04 kW Motorleistung (P2)** 0,75 kW Sonstige Daten Gewicht 52 kg Voraussetzungen: * I ist die maximale Stromaufnahme im gesamten Regelbereich bzw. der Volllaststrom, wenn dieser Wert höher ist ** P1 ist die max. Leistungsaufnahme vom Stromnetz, wobei P2 die Leistung des Motors gemäß Leistungsschild ist. Angegebene Daten bei t = 20°C Dichte= 1,2 kg/m3 Medientemperatur: min. -12°C, max. +60°C Umgebungstemperatur: max. +40°C Druckverhältnisse: < 1,11 sonstige Punkte gemäß EC327/2011 - siehe die Anleitung des Produkts Zur PDF-Datei Leistungsdiagramme DTV400 Leistungsdiagramme DTV400-4-1EC Zur PDF-Datei Maßskizze DTV400 MAßSKIZZE DTV400-4-1EC Zur PDF-Datei Schalldaten DTV400 Schalldaten K[dB(A)] Kw[dB] KwA KpA 125 250 500 1 k 2 k 4 k 8 k Hz Hz Hz Hz Hz Lw1 7 2 -4 -4 -12 -18 -22 Lw3 5 2 4 -1 3 -3 -14 -19 LpA3 -23 Alles auswählen über Produkt Serien Dachventilator DTV400, vertikaler Auswurf: Alles auswählen
