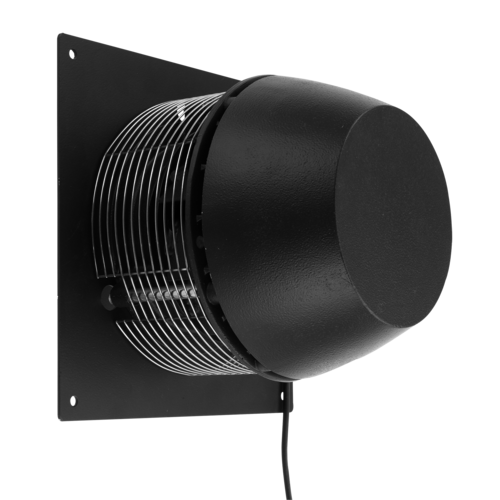

VVR315 Wandventilator

Technische Daten

VVR315

Der Motorregler für den EC-Motor wird in einer Box geliefert, zur Befestigung außen an der Wand, oder innen mit Kabeln, die durch den Kanal verlegt werden.

Hinweis:
Wegen EMV-Anforderungen darf das Kabel zwischen der EC-Steuerung und dem ECMotor nicht verlängert werden.
MODELL    VVR315-4-1EC
Ventilatordaten
Max. Gesamtwirkungsgrad 55,1 %
ECO-Messaufstellung(A-D)  C
Anforderungen an den Leistungsgrad  62, N(2015)
ECO-Leistungsgrad beim optimalen Betriebspunkt 78,0
Motor

Motor

EC-Motor mit VSD integriert
Optimaler Betriebspunkt:
Leistungsaufnahme
Luftmenge
Gesamtdruck
Drehzahl


299 W
2129 m3/h
279 Pa
1446 U/min

Nenndrehzahl (N) 1635 U/min
Stromversorgung (U)   1 x 230 V ~ 50 Hz
Überlastungsschutz     Eingebaut in der Motorregelung
Max. Stromaufnahme* (I) 2,6 A
Max. Leistungsaufnahme (P1)**  0,43 kW
Motorleistung (P2)** 0,37 kW
Zuleitung
Zuleitung (Stromkabel)  -
Länge  -
Sonstige Daten
Gewicht 29 kg



Voraussetzungen:

  • * I ist die maximale Stromaufnahme im gesamten Regelbereich bzw. der Volllaststrom, wenn dieser Wert höher ist
  • ** P1 ist die max. Leistungsaufnahme vom Stromnetz, wobei P2 die Leistung des Motors gemäß Leistungsschild ist.
  • Angegebene Daten bei t = 20°C
  • Dichte= 1,2 kg/m3
  • Medientemperatur: min. -12°C, max. +60°C
  • Umgebungstemperatur: max. +40°C
  • Druckverhältnisse: < 1,11
  • sonstige Punkte gem. EC327/2011 - siehe die Anleitung des Produkts
Leistungskurven

VVR315-4-1EC



VVR315-4-1EC kapacitetskurve

Maßskizze

VVR315



VVR315 målskitse

Schalldaten

VVR315



VVR315 lydkurve



  K[dB(A)]   Kw[dB]
  KwA KpA 125 250  500 1 k 2 k  4 k  8 k
      K II K II  Hz Hz  Hz Hz Hz
Lw1  0   6  10 6 4 -5 -5 -15 -25 -30
Lw3 6 -3 2 3 0 -2 4 -2 -9 -14
LpA3   -22
