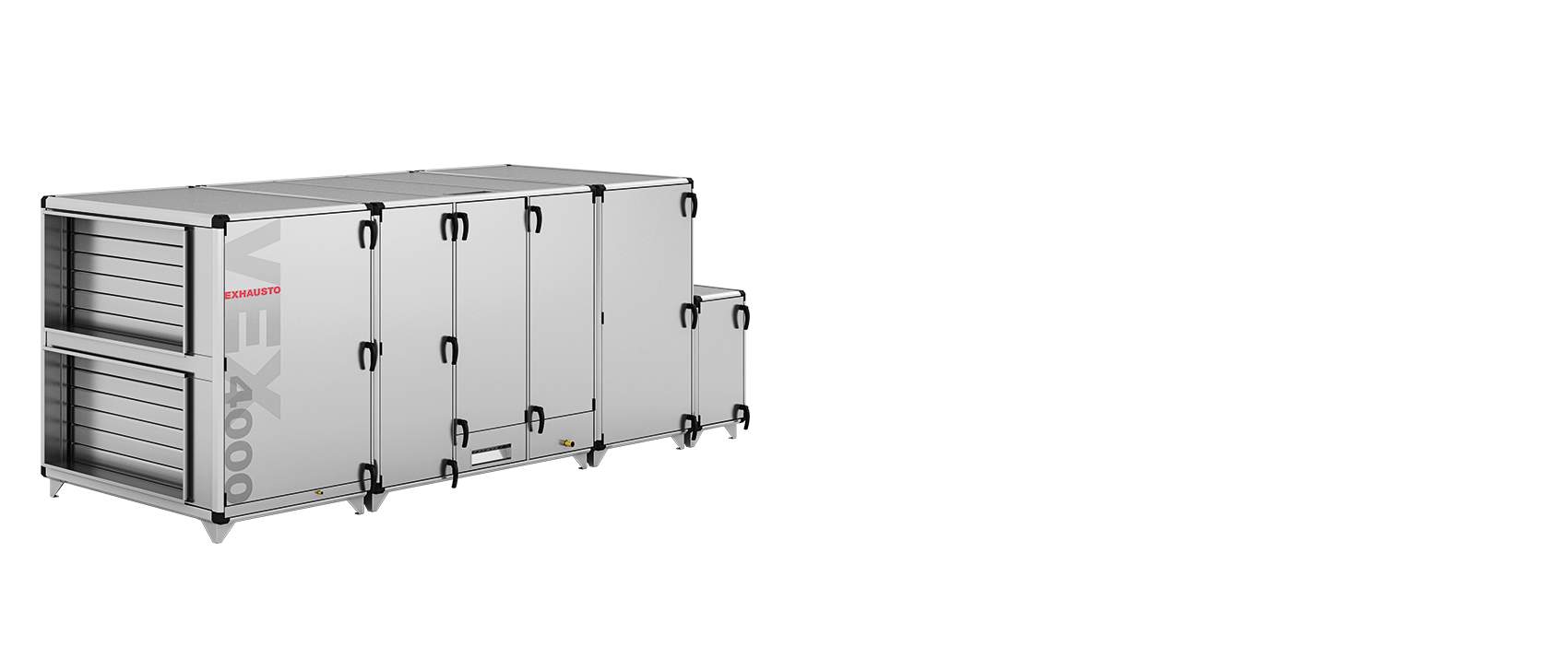

VEX4000
Lüftungsgeräte
Ob für Schulen, Kindergärten, Büros, Hotels, oder Industriegebäude: mit den flexibel kombinierbaren Modulen findet sich für jede Anforderung eine optimal passende Lösung. Die zehn Gerätegrößen umfassen einen Kapazitätsbereich von 1.000 bis 31.500 m³/h gemäß ErP2018 und eine maximale Luftleistung von 36.950 m³/h.
Die Module der VEX4000-Serie haben jeweils eigene Funktionen, sind aber alle aufeinander angepasst. Das bedeutet, dass Sie Ihr Lüftungsgerät genau nach Ihrem Bedarf und Ihren Wünschen zusammenstellen können und dass Ihr fertiges Gerät immer die gleiche Breite und Gesamthöhe hat. Darüber hinaus können Sie festlegen, ob Ihr Gerät in der Auslegung in Zuluftrichtung Links oder Rechts ausgeführt werden soll.
Die Geräte können mit verschiedenen Wärmerückgewinnern ausgestattet werden. EC-Ventilatoren der neuesten Generation optimieren den Energieeinsatz und ermöglichen beste SFP-Werte.

Produktvorteile
- Eine extrem energieeffiziente Lüftungsgeräteserie
- 13 Module, die zu Ihrer individuellen Lösung kombiniert werden können
- Einfache und schnelle Produktkonfiguration und Berechnung mit ExSelectPRO
- Durch die automatische Leckage-Kontrolle (ALC™) wird die Abluftübertragungsrate auf 0% reduziert.
- Eurovent- und RLT-zertifiziert
- EXcon, integrierte Automatik
- Mehrfamilienhäuser
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
- Gehäuse
Alle Modulgehäuse sind aus Rahmenprofilen mit isolierten Paneelen aufgebaut. Hierbei wurde größtes Augenmerk auf gute Zugänglichkeit und Wartungsfreundlichkeit gelegt.
- Profile
Die Rahmenprofile bestehen aus Aluminium. Dies sorgt für hohe Festigkeit und Korrosionsbeständigkeit. Die Rahmen sind mit Einsteckecken verbunden und haben weich abgerundete Kanten.
- Paneele
Die Paneele bestehen aus Stahlblech mit einer Alu-Zink-Beschichtung und sind mit 50 mm Mineralwolle gedämmt. Dies sorgt für eine gute Wärme- und Schalldämmung der Gehäuse.
Die Seitenpaneele sind an den Rahmenprofilen mit Schrauben befestigt. End-, Ober- und Bodenpaneele sind mit Schrauben auf der Innenseite befestigt und anschließend abgedichtet.
- Tropfenabscheider und Kondensatwanne
CW- und DX-Register sowie IC/ICC-Kühlmodule sind mit einem abnehmbaren Tropfenabscheider und einer Auffangschale ausgestattet. Die Auffangschale ist so platziert, dass sie einfach gereinigt werden kann.
- Inspektionstüren
Für einen leichten Zugang bei Inspektions- und Wartungsarbeiten lassen sich die Türen in einem Winkel von 180° öffnen.
Aus folgenden Optionen kann gewählt werden:
-
- Solide Handgriffe, leicht zu bedienen, mit eingebauten Schlössern
- Schlösser für Spezialschlüssel
Die Türen sind dichtschließend und verfügen über eine Gummilippendichtung. Der Aufbau ist identisch der restlichen Gehäusepaneele und die verstellbaren Scharniere sind zwecks optimaler Aufhängung an der hinteren Kante der Tür platziert.
- Außengeräte
Die Geräte sind als spezielle Version für den Außenbereich mit Dächern und wettergeschützten Fortluftgittern lieferbar. Sie können außerdem mit Ansaugkästen für die Außenluft versehen werden.
- Energieeffizienz von Weltklasse
Durch EC-Motorentechnologie und einen hohen Wärmerückgewinnungsgrad bis über 90% erfüllt die VEX4000-Serie alle international geltenden energetischen Anforderungen.
Die adaptive Druckregelung von EXHAUSTO optimiert laufend den Druck im Gerät nach dem tatsächlichen Bedarf im Gebäude, was den Energieverbrauch im Vergleich zu herkömmlichen, marktüblichen Methoden der Druckregelung (CAV, VAV und DCV) senkt.

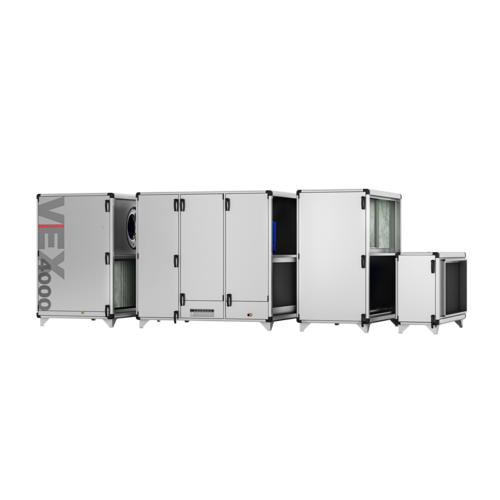

- Kompakte Flexibilität
Alle Module jeder Modellgröße sind einander angepasst, so dass das fertige Gerät jeweils dieselbe Breite und Höhe hat. Die Geräte sind als LINKS- oder RECHTS-Version lieferbar.
-
EXHAUSTO bietet 3 Liefermöglichkeiten an:
- Die Geräte werden fertig auf einem Bodenrahmen montiert geliefert. Die Module sind fertig verkabelt und angeschlossen. Am Bodenrahmen sind Kranösen montiert, um das Gerät zum Aufstellort zu heben.
- Um kleinere Transporteinheiten zu erhalten, um z.B. durch Türen zu kommen, können die Geräte in einzelnen Modulen geliefert werden. Die Module sind bereits fertig verkabelt. Die Kabelenden sind mit Steckern versehen.
- Das Gerät wird als SPLIT-Version geliefert, hierbei wird dass das Gerät demontiert in einem so genannten „Flat-Pack“ geliefert wird, so dass selbst große Geräte durch kleine Türen transportiert und danach vor Ort montiert werden können. Die SPLIT-Lösung ist mit Zusatzkosten verbunden, da die Montage von speziell ausgebildeten EXHAUSTO-Servicetechnikern ausgeführt wird.
- EXcon-Automatik
Alle Geräte der Serie VEX4000 sind mit einer integrierten Automatik zur Steuerung der Luftmenge, Wärme, Kühlung usw. lieferbar. Es ist natürlich auch möglich, das VEX4000 ohne Automatik zu bestellen.
- EXselectPRO
VEX4000 Lüftungsgeräte werden im Eurovent- und RLT-zertifizierten Berechnungsprogramm EXselectPRO berechnet.
Dieses Programm wird zur Konfigurierung der Geräte, sowie zu den energetischen Berechnung gemäß den Anforderungen des Projekts verwandt. Es liefert detaillierte technische Daten, Maßzeichnungen sowie Energieberechnungen und Energiekennzeichnungen.
-
Folgende Module stehen zur Verfügung:

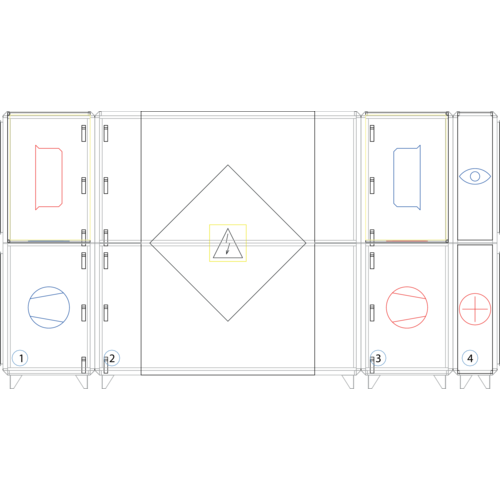

- CF - Gegenstromwärmetauscher

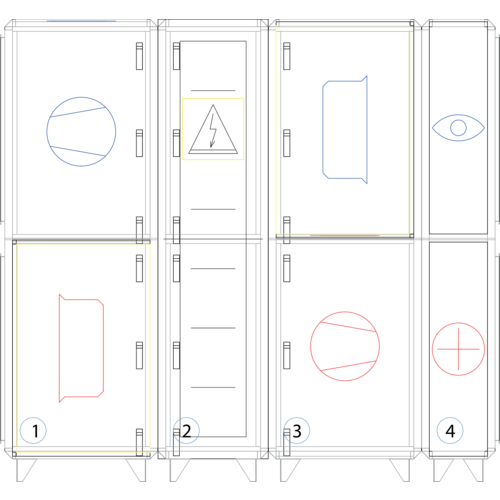

- ER - Rotationswärmetauscher

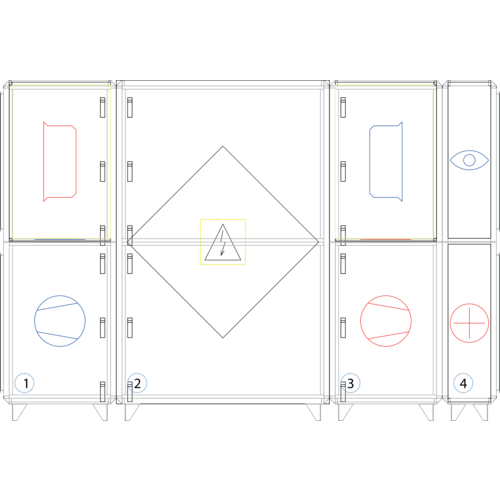

- EX - Kreuzstromwärmetauscher
- FAN/FX - Kammerventilator und Filter

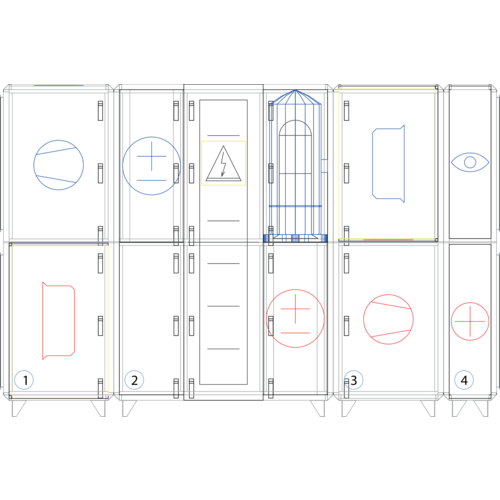

- RHP - Reversible Wärmepumpe
- RHP-ER - Reversible Wärmepumpe inkl. Rotationswärmetauscher
- HW - Warmwasserregister
- CW - Kaltwasserregister
- HE - Elektroheizregister
- DX - Direktverdampfer-Kühlregister
- IC - Integrierte DX-Kühlung
- ICC - Integrierte DX-Kühlung inkl. Rotationswärmetauscher und Kälterückgewinnung
- MR - Misch- und Umluftsektion
- SP - Leersektion
- NRC - Integrierte Schalldämpfersektion
-
Folgendes Zubehör steht zur Verfügung:
- MS - Klappen
- RF - Dach für Außenmontage
- NR – Kanalschalldämpfer
- Die patentierte automatische Leckagekontrolle (ALC™) verhindert die Übertragung der Abluft und die Rezirkulation von in der Luft befindlichen Partikeln und Gasen, einschließlich Viruspartikeln.
- Auswahl von Filtern und Vorfiltern zur Sicherstellung der Luftqualität

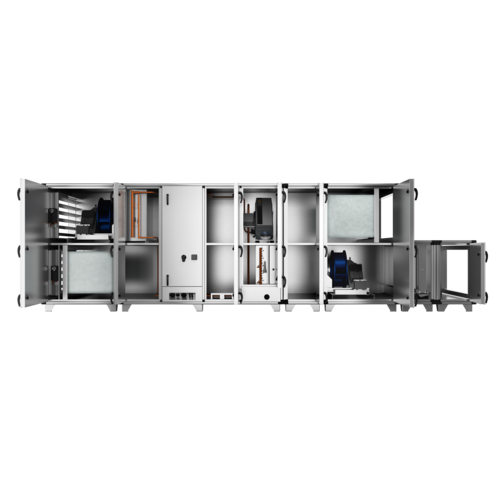

- VEX4000 als hygienisch zertifiziertes Lüftungsgerät gemäß VDI 6022-1. Alle Module und Teile des Lüftungsgerätes sind leicht zu inspizieren und zu reinigen, um schädliche Bakterien und Partikel zu verhindern. Dies ist von einem unabhängigen Labor zertifiziert.
-
EXcon 100% Plug-&-Play-Steuerung:
- Konstanter Luftstrom
- Konstanter Druck
- Patentierte adaptive Druckregelung
- Variabler Luftstrom mit CO2/VOC-Sensor (0-10 V Signal)
- Geregelter Druck: Optimale Druckregelung wird verwendet, um den Drucksollwert entsprechend dem gemessenen Luftstrom anzupassen, was Energieeffizienz gewährleistet
- Temperaturkontrolle
- Integrierte Uhr: Betriebsstunden können mit einem Timer gesteuert werden
-
BMS Kommunikationsprotokolle:
- Integrierter Webserver TCP/IP RJ45
- ModbusRTU RS485
- BACnet TCP/IP
- LON (optional)
- Version ohne Automatik ebenfalls erhältlich

Baugröße | Höhe (mm) | Länge (mm) | Tiefe (mm) | Gewicht (kg) |
---|---|---|---|---|
VEX4010 | 1309 | 2626 | 1055 | 535 |
VEX4020 | 1309 | 2626 | 1275 | 602 |
VEX4030 | 1499 | 2736 | 1549 | 790 |
VEX4040 | 1599 | 2736 | 1630 | 835 |
VEX4050 | 1744 | 2736 | 1755 | 913 |
VEX4060 | 2069 | 3026 | 1930 | 1268 |
VEX4070 | 2069 | 3206 | 2115 | 1405 |
VEX4080 | 2394 | 3206 | 2325 | 1699 |
VEX4090 | 2644 | 3206 | 2625 | 2233 |
VEX4100 | 2924 | 3206 | 2895 | 2451 |

Baugröße | Höhe (mm) | Länge (mm) | Tiefe (mm) | Gewicht (kg) |
---|---|---|---|---|
VEX4050 | 1744 | 3926 | 1755 | 1261 |
VEX4060 | 2069 | 4391 | 1930 | 1733 |
VEX4070 | 2069 | 4571 | 2115 | 1897 |
VEX4080 | 2394 | 4851 | 2325 | 2442 |
VEX4090 | 2644 | 5116 | 2625 | 2988 |
VEX4100 | 2924 | 5386 | 2895 | 3672 |

Baugröße | Höhe (mm) | Länge (mm) | Tiefe (mm) | Gewicht (kg) |
---|---|---|---|---|
VEX4010 | 1309 | 2944 | 1055 | 616 |
VEX4020 | 1309 | 2944 | 1275 | 740 |
VEX4030 | 1499 | 3306 | 1549 | 967 |
VEX4040 | 1599 | 3446 | 1630 | 1071 |
VEX4050 | 1744 | 3446 | 1755 | 1136 |
VEX4060 | 2069 | 3774 | 1930 | 1524 |
VEX4070 | 2069 | 3954 | 2115 | 1678 |
VEX4080 | 2394 | 4096 | 2325 | 2080 |
VEX4090 | 2644 | 4379 | 2625 | 2596 |
VEX4100 | 2924 | 4379 | 2895 | 2988 |

Maßtabelle für VEX4000 mit reversibler Wärmepumpe inkl. Rotationswärmetauscher (RHP-ER) | ||||
---|---|---|---|---|
Baugröße | Höhe (mm) | Länge (mm) | Tiefe (mm) | Gewicht (kg) |
VEX4010 | 1309 | 3596 | 1055 | 799 |
VEX4020 | 1309 | 3596 | 1275 | 895 |
VEX4030 | 1499 | 3816 | 1549 | 1194 |
VEX4040 | 1599 | 3816 | 1630 | 1274 |
VEX4050 | 1744 | 3916 | 1755 | 1422 |
VEX4060 | 2069 | 4096 | 1930 | 1778 |
VEX4070 | 2069 | 4376 | 2115 | 2034 |
VEX4080 | 2394 | 4376 | 2325 | 2390 |
VEX4090 | 2644 | 4476 | 2625 | 2975 |
VEX4100 | 2924 | 4476 | 2895 | 3542 |
Gerätegröße | maximale Luftmenge (m³/h) |
---|---|
VEX4010 | 3.900 |
VEX4020 | 5.150 |
VEX4030 | 8.950 |
VEX4040 | 11.200 |
VEX4050 | 11.400 |
VEX4060 | 17.000 |
VEX4070 | 18.475 |
VEX4080 | 22.550 |
VEX4090 | 26.500 |
VEX4100 | 36.950 |
Gehäusesteifigkeit | Dichtheit bei Unterdruck von -400 Pa | Dichtheit bei Überdruck von +700 Pa | Filter-Bypass-Leckage | Wärmedurchlässigkeit | Wärmebrückenfaktor |
---|---|---|---|---|---|
D2 |
L1 |
L1 |
F9 |
T2 |
TB3 |
-
Mechanische Leisatung entsprechend DIN EN 1886 und zertifiziert durch Eurovent:
- Norm DS/EN ISO 12944-2
- Korrosionskategorie C4
- Gehäuse
Alle Modulgehäuse sind aus Rahmenprofilen mit isolierten Paneelen aufgebaut. Hierbei wurde größtes Augenmerk auf gute Zugänglichkeit und Wartungsfreundlichkeit gelegt.
- Profile
Die Rahmenprofile bestehen aus Aluminium. Dies sorgt für hohe Festigkeit und Korrosionsbeständigkeit. Die Rahmen sind mit Einsteckecken verbunden und haben weich abgerundete Kanten.
- Paneele
Die Paneele bestehen aus Stahlblech mit einer Alu-Zink-Beschichtung und sind mit 50 mm Mineralwolle gedämmt. Dies sorgt für eine gute Wärme- und Schalldämmung der Gehäuse.
Die Seitenpaneele sind an den Rahmenprofilen mit Schrauben befestigt. End-, Ober- und Bodenpaneele sind mit Schrauben auf der Innenseite befestigt und anschließend abgedichtet.
- Tropfenabscheider und Kondensatwanne
CW- und DX-Register sowie IC/ICC-Kühlmodule sind mit einem abnehmbaren Tropfenabscheider und einer Auffangschale ausgestattet. Die Auffangschale ist so platziert, dass sie einfach gereinigt werden kann.
- Inspektionstüren
Für einen leichten Zugang bei Inspektions- und Wartungsarbeiten lassen sich die Türen in einem Winkel von 180° öffnen.
Aus folgenden Optionen kann gewählt werden:
-
- Soliden Griffen, die leicht zu bedienen sind und über integrierte Schlösser verfügen
- Schließmechanismus für Spezialschlüssel
Die Türen sind dichtschließend und verfügen über eine Gummilippendichtung. Der Aufbau ist identisch der restlichen Gehäusepaneele und die verstellbaren Scharniere sind zwecks optimaler Aufhängung an der hinteren Kante der Tür platziert.
- Aussenaufstellung
Die Geräte sind als spezielle Version für den Außenbereich mit Dächern und wettergeschützten Fortluftgittern lieferbar. Sie können außerdem mit Einlaufkästen für die Außenluft versehen werden.
- VDI 6022
Entwickelt in Übereinstimmung mit der deutschen Hygienenorm VDI 6022.

EXHAUSTO bietet drei Lieferoptionen:
- Lieferung als komplettes Gerät.
Das Gerät wird in einer Einheit geliefert. EXHAUSTO sorgt dafür, dass alle Module korrekt miteinander verbunden und auf dem Bodenrahmen montiert sind.
- Lieferung in einzelnen Modulen
Diese Option ist ideal, wenn die Module einzeln entgegengenommen werden müssen, beispielsweise bei begrenztem Zugang durch Türen oder Treppen. Die VEX4000-Serie ist so konstruiert, dass eine einfache Montage vor Ort möglich ist.
- SPLIT-Lösung
Das Gerät wird als sogenanntes „Flat-Pack“ demontiert geliefert, was den Transport durch enge Zugänge erleichtert. Die Montage des Gerätes vor Ort erfolgt durch zwei geschulte Mitarbeiter ab Werk EXHAUSTO aus Dänemark. Der Preis ist immer gesondert anzufragen.

-

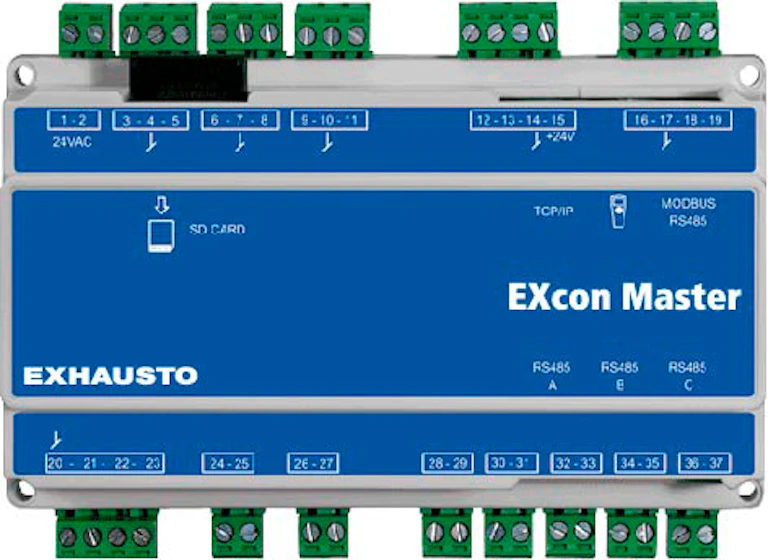

EXcon 100% Plug & Play Steuerung:
- Konstanter Luftstrom
- Konstanter Druck
- Patentierte adaptive Druckregelung
- Variabler Luftstrom mit CO2/VOC-Sensor (0-10 V Signal)
- Geregelter Druck: optimale Druckregelung wird verwendet, um den Drucksollwert entsprechend dem gemessenen Luftstrom anzupassen, was Energieeffizienz gewährleistet,
- Temperaturkontrolle
- Integrierte Uhr: Betriebsstunden können mit Timer gesteuert werden
-
BMS-Kommunikationsprotokolle:
- Integrierter Webserver TCP/IP RJ45
- ModbusRTU RS485
- BACnet TCP/IP
- LON (optional)
- Es besteht auch die Möglichkeit, die VEX4000 ohne Automatik zu bestellen.

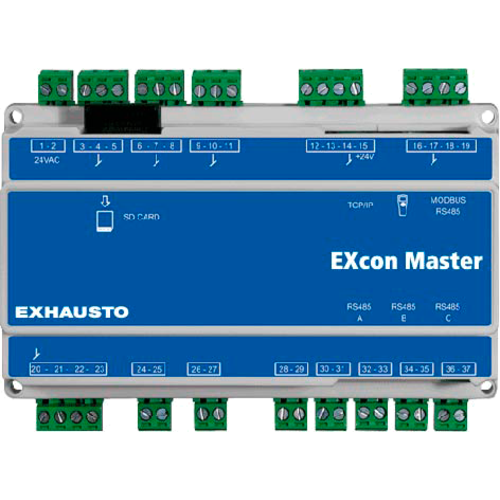

Integrierte Automatik
EXcon unterstützt die folgenden Netzwerke:
- Integrierter Webserver - TCP/IP
- Modbus - RS485 / TCP/IP
- BACnet - TCP/IP
EXcon basiert auf BUS-Technologie mit einer Vielzahl externer Kommunikationsmöglichkeiten. Alle Steuerungen können über die zentrale Einheit über den Webserver erfolgen.
EXHAUSTO bietet Speziallösungen für Bereiche, die besondere Steuerungsmöglichkeiten erfordern, beispielsweise Geschäfte, die eine präzise Temperaturregelung, spezielle Kühllösungen und Bereiche mit Befeuchtung benötigen.
