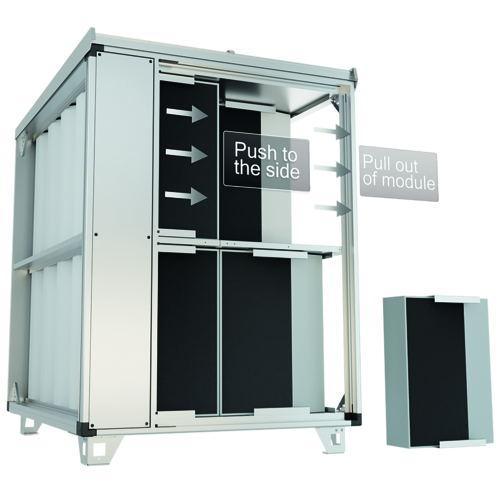

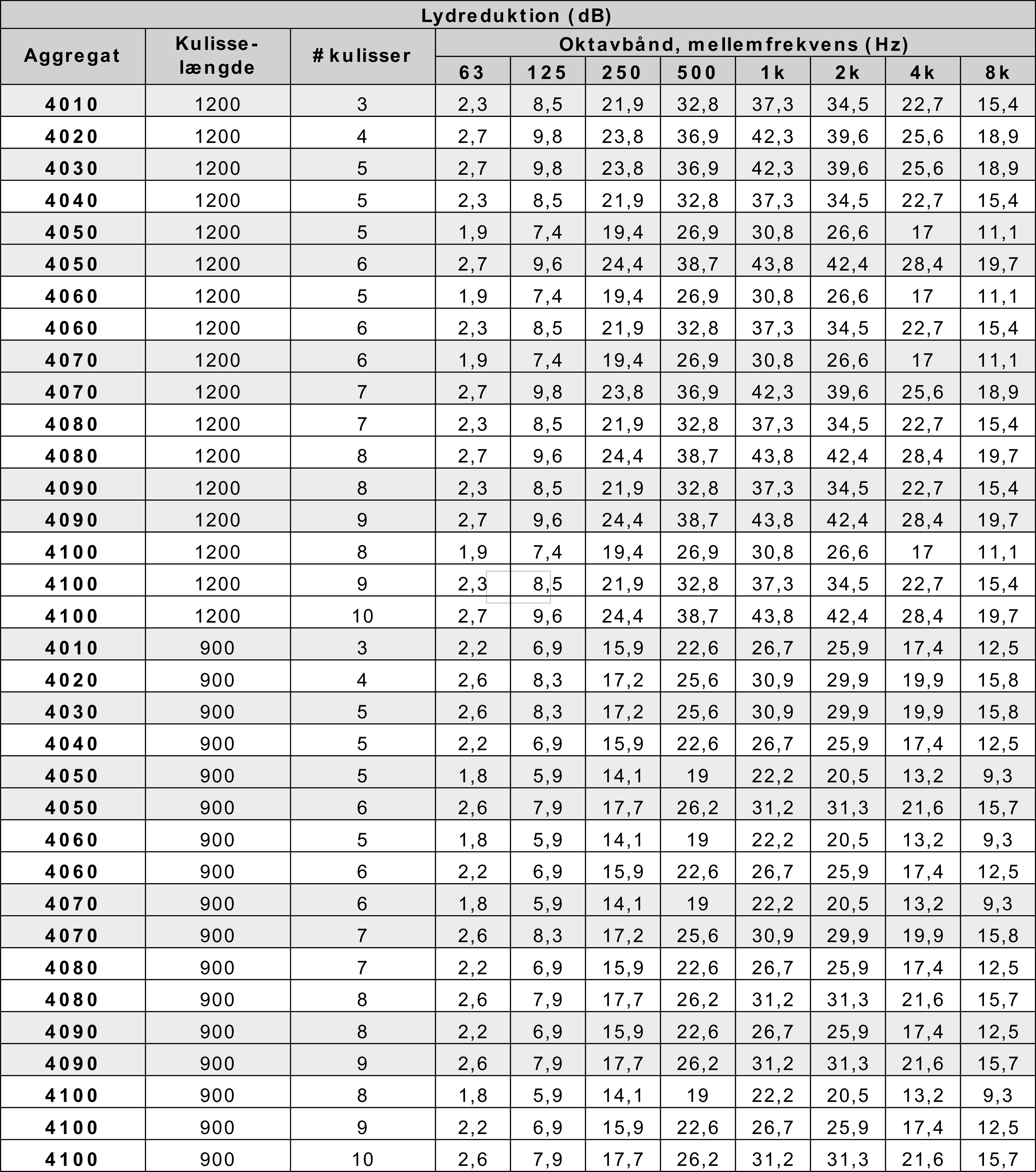

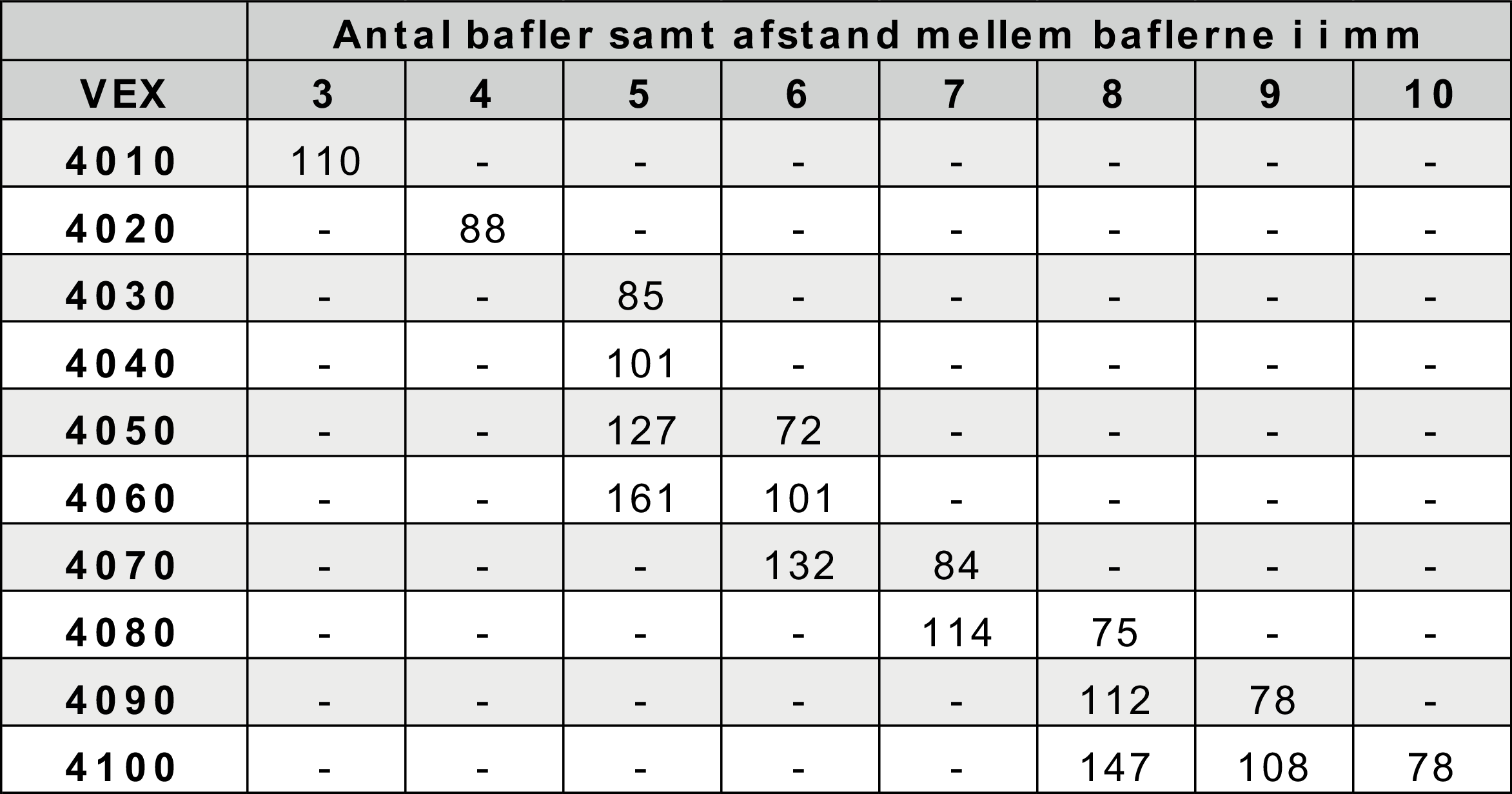

EXHAUSTOProdukteModulare GeräteVEX4000, modulare LüftungsgeräteIntegrierte Schalldämpfersektion (NRC) Integrierte Schalldämpfersektion (NRC) Integrierte Schalldämpfersektion als modulare Komponente für den Einbau in ein VEX4000 Lüftungsgerät. Zur PDF-Datei Funktion und Verwendung Integrierte Schalldämpfersektion (NRC) Die integrierte Schalldämpfersektion ist eine modulare Komponente für den Einbau in ein VEX4000 Lüftungsgerät. Die Schallreduzierung durch die integrierte Schalldämpfersektion hängt von der entsprechenden Konfiguration (Länge und Anzahl der Kulissen) ab. Mithilfe des Auslegungsprogramms EXselectPRO wird die genaue Schallreduzierung berechnet und im Gesamtergebnis berücksichtigt. Schallreduzierung (dB) Gerät Kulissen- länge #Kulissen Oktavband, Mittlere Frequenz (Hz) 63 125 250 500 1k 2k 4k 8k 4010 1.200 3 2,3 8,5 21,9 32,8 37,3 34,5 22,7 15,4 4020 1.200 4 2,7 9,8 23,8 36,9 42,3 39,6 25,6 18,9 4030 1.200 5 2,7 9,8 23,8 36,9 42,3 39,6 25,6 18,9 4040 1.200 5 2,3 8,5 21,9 32,8 37,3 34,5 22,7 15,4 4050 1.200 5 1,9 7,4 19,4 26,9 30,8 26,6 17 11,1 4050 1.200 6 2,7 9,6 24,4 38,7 43,8 42,4 28,4 19,7 4060 1.200 5 1,9 7,4 19,4 26,9 30,8 26,6 17 11,1 4060 1.200 6 2,3 8,5 21,9 32,8 37,3 34,5 22,7 15,4 4070 1.200 6 1,9 7,4 19,4 26,9 30,8 26,6 17 11,1 4070 1.200 7 2,7 9,8 23,8 36,9 42,3 39,6 25,6 18,9 4080 1.200 7 2,3 8,5 21,9 32,8 37,3 34,5 22,7 15,4 4080 1.200 8 2,7 9,6 24,4 38,7 43,8 42,4 28,4 19,7 4090 1.200 8 2,3 8,5 21,9 32,8 37,3 34,5 22,7 15,4 4090 1.200 9 2,7 9,6 24,4 38,7 43,8 42,4 28,4 19,7 4100 1.200 8 1,9 7,4 19,4 26,9 30,8 26,6 17 11,1 4100 1.200 9 2,3 8,5 21,9 32,8 37,3 34,5 22,7 15,4 4100 1.200 10 2,7 9,6 24,4 38,7 43,8 42,4 28,4 19,7 4010 900 3 2,2 6,9 15,9 22,6 26,7 25,9 17,4 12,5 4020 900 4 2,6 8,3 17,2 25,6 30,9 29,9 19,9 15,8 4030 900 5 2,6 8,3 17,2 25,6 30,9 29,9 19,9 15,8 4040 900 5 2,2 6,9 15,9 22,6 26,7 25,9 17,4 12,5 4050 900 5 1,8 5,9 14,1 19 22,2 20,5 13,2 9,3 4050 900 6 2,6 7,9 17,7 26,2 31,2 31,3 21,6 15,7 4060 900 5 1,8 5,9 14,1 19 22,2 20,5 13,2 9,3 4060 900 6 2,2 6,9 15,9 22,6 26,7 25,9 17,4 12,5 4070 900 6 1,8 5,9 14,1 19 22,2 20,5 13,2 9,3 4070 900 7 2,6 8,3 17,2 25,6 30,9 29,9 19,9 15,8 4080 900 7 2,2 6,9 15,9 22,6 26,7 25,9 17,4 12,5 4080 900 8 2,6 7,9 17,7 26,2 31,2 31,3 21,6 15,7 4090 900 8 2,2 6,9 15,9 22,6 26,7 25,9 17,4 12,5 4090 900 9 2,6 7,9 17,7 26,2 31,2 31,3 21,6 15,7 4100 900 8 1,8 5,9 14,1 19 22,2 20,5 13,2 9,3 4100 900 9 2,2 6,9 15,9 22,6 26,7 25,9 17,4 12,5 4100 900 10 2,6 7,9 17,7 26,2 31,2 31,3 21,6 15,7 Die integrierte Schalldämpfersektion bietet die Möglichkeit, die Schalldämpfer bereits im Lüftungsgerät zu platzieren und je nach Positionierung die Vorgaben der RLT01 und VDI 6022 zu erfüllen. Empfehlungen zur konformen Platzierung sowie auf nicht konforme Platzierungen werden im Auslegungsprogramm hingewiesen. Zur PDF-Datei Konstruktion Integrierte Schalldämpfersektion (NRC) Die integrierte Schalldämpfersektion ist so konstruiert, dass die Kulissen zwecks Reinigung demontiert werden können. Griffe an den Kulissen erleichtern die Entnahme und das Einsetzen, gleichzeitig sorgen die Griffe für den korrekten Abstand der Kulissen untereinander. Eine separate Inspektionssektion gemäß VDI 6022 ist nicht erforderlich. Das Oberflächenmaterial der Kulissen ist dauerhaft abriebfest und langlebig. Die Kulissen sind VDI 6022 zertifiziert. Lieferung Die integrierte Schalldämpfersektion kann in einem Modul für Zu- u. Abluft oder als getrennte Module für Zu- oder Abluft mit entsprechender Leerkammer geliefert werden. Getrennte Module können nur für Innenaufstellung verwendet werden. Als Kulissenlängen stehen die Längen 900 mm und 1.200 mm zu Verfügung, je nach Baugröße des Lüftungsgeräts kann die Anzahl der verbauten Kulissen angepasst werden. Anzahl der Kulissen und Abstand der Kulissen untereinander in mm VEX 3 4 5 6 7 8 9 10 4010 110 - - - - - - - 4020 - 88 - - - - - - 4030 - - 85 - - - - - 4040 - - 101 - - - - - 4050 - - 127 72 - - - - 4060 - - 161 101 - - - - 4070 - - - 132 84 - - - 4080 - - - - 114 75 - - 4090 - - - - - 112 78 - 4100 - - - - - 147 108 78 Zur PDF-Datei Abmessungen Integrierte Schalldämpfersektion (NRC) Die integrierte Schalldämpfersektion hat eine Länge von 1.100 mm (900 mm Kulissenlänge) bzw. 1.404 mm (Kulissenlänge 1.200 mm). Die Breite der einzelnen Kulissen beträgt 200 mm. Die Höhe der Module variiert je nach Größe des Lüftungsgerätes und nach Art der Anordnung der Schalldämpfer (Zu- und Abluft in einem Modul oder Einzelmodule für Zu- oder Abluft mit entsprechender Leerkammer). Gerätetyp Länge Modul 900 mm [mm] Länge Modul 1200 mm [mm] Höhe Gesamtmodul [mm] Höhe Einzelmodul [mm] Tiefe der Module [mm] 4010 1.100 1.404 1.309 702 1.055 4020 1.100 1.404 1.309 702 1.275 4030 1.100 1.404 1.499 797 1.549 4040 1.100 1.404 1.599 847 1.630 4050 1.100 1.404 1.744 919 1.755 4060 1.100 1.404 2.069 1.077 1.930 4070 1.100 1.404 2.069 1.077 2.115 4080 1.100 1.404 2.344 1.209 2.325 4090 1.100 1.404 2.594 1.334 2.625 4100 1.100 1.404 2.874 1.474 2.895 Alles auswählen über Produkt Serien Integrierte Schalldämpfersektion (NRC): Alles auswählen
