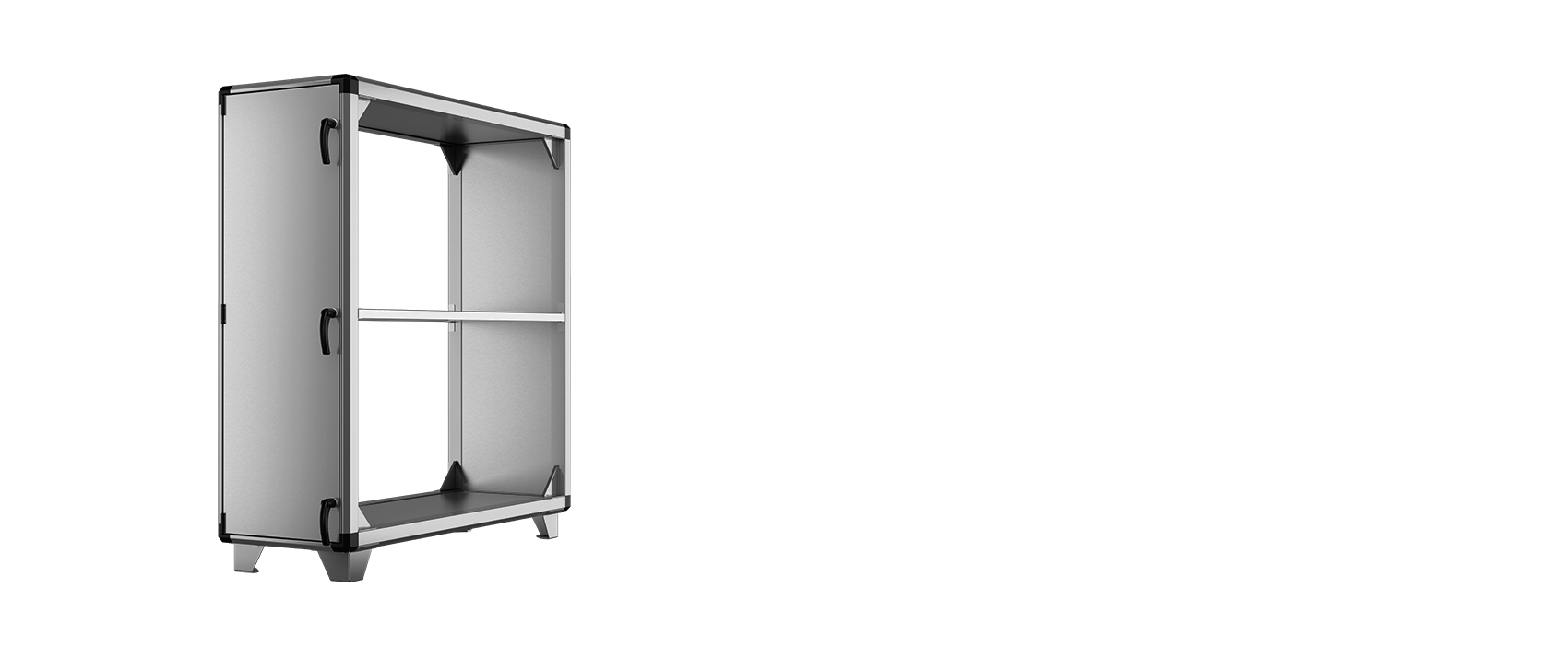

EXHAUSTOProdukteModulare GeräteVEX4000, modulare LüftungsgeräteSP Leersektion Leersektion (SP) SP Leersektion - hier mit Klappe angezeigt. Diese Sektionen können dort eingesetzt werden, wo von den Nachbarsektionen keinen Zutritt für Inspektion möglich ist. Zur PDF-Datei Funktion und Verwendung SP/SPS Sektion SP Leersektion Dieses Modul ist vielfältig einsetzbar, wie z.B. vor oder nach Rotationswärmetauschersektionen bei denen eine direkte Wartung nicht gewährleistet werden kann. Als Lückenfüller bei zusätzlichen Registern eines Luftweges. zur zur nachträglichen Implementierung weiterer Funktionen, oder Raum für Sensoren, usw. Alle Leersektionen verfügen über eine Revisionstür. SPS – Rauchgasabsaugung SPS ist ein leeres Modul mit Anschlussstutzen oben. Im Stutzen ist eine Klappe, die sich öffnet, wenn Rauch aus dem Kanalsystem abgeleitet werden muss. Der Abluftventilator wird somit als Rauchventilator verwendet, so dass kein zusätzlicher Rauchventilator erforderlich ist. Zur PDF-Datei Maße, Maßtabelle für SP-Modul VEX4000 SP Leersektion Maße, Maßtabelle für SP-Modul VEX4000 Modell ½ Höhe /Höhe Länge Tiefe VEX4010 [mm] 702 / 1309 526 1055 VEX4020 [mm] 702 / 1309 526 1275 VEX4030 [mm] 797 / 1499 526 1549 VEX4040 [mm] 847 / 1599 526 1630 VEX4050 [mm] 919 / 1744 526 1755 VEX4060 [mm] 1077 / 2069 526 1930 VEX4070 [mm] 1077 / 2069 526 2115 VEX4080 [mm] 1209 / 2494 526 2325 VEX4090 [mm] 1334 / 2744 526 2625 VEX4100 [mm] 1474 / 3024 526 2895 Die angegebenen Maße gelten für die Geräteabschnitte – verwenden Sie EXselectPRO, um ein korrektes Maß für das gesamte Gerät einschl. Montagebeschlägen und Dichtungen zu erhalten. Alles auswählen über Produkt Serien Leersektion (SP): Alles auswählen
