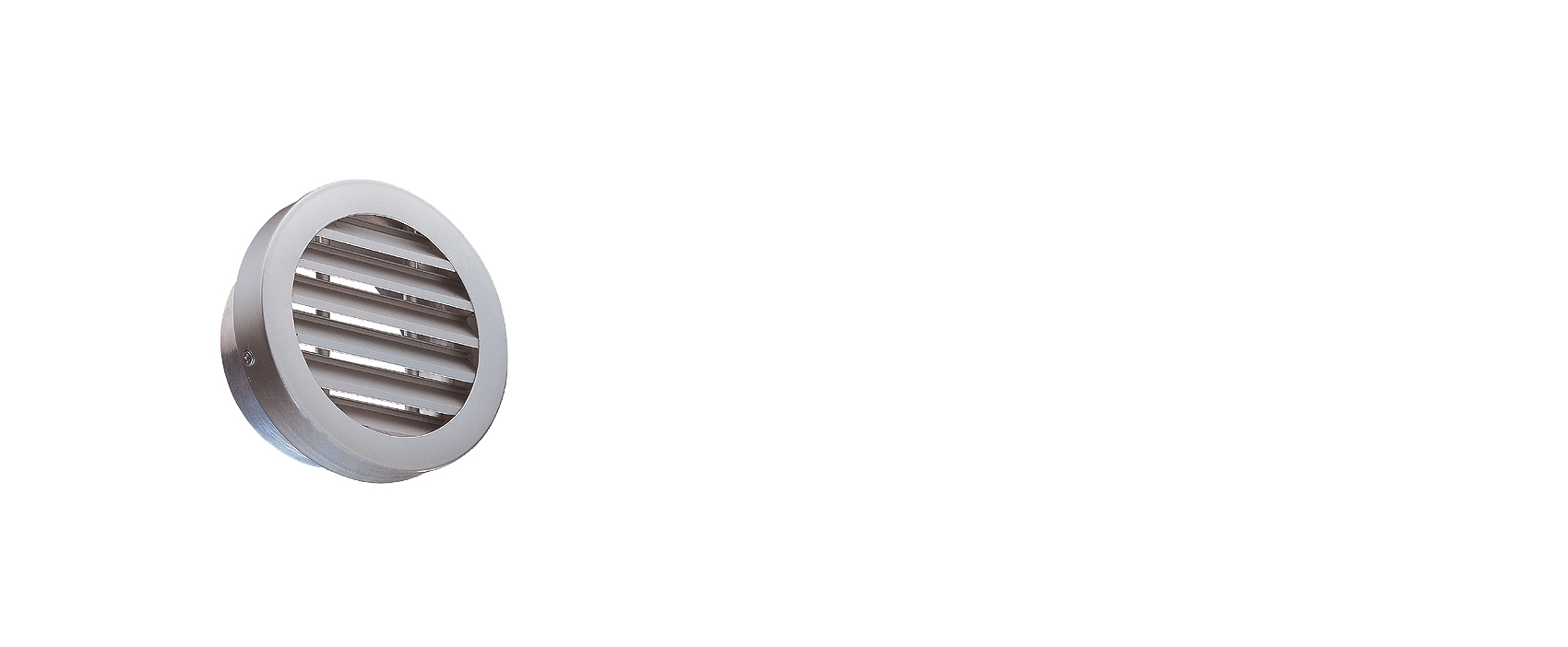

AR 637 Außengitter - Aluminium - Rund

AR 637
Beschreibung

AR 637 Außengitter - Aluminium - Rund

Beschreibung

Durchmesser von 125 bis 315 mm:

  • Regenabweisende Lamellen, Abstand 20 mm
  • Aluminium, Oberfläche anodisiert, matt.
  • Befestigung mit sichtbarer Schraube im inneren Kragen
  • Innen mit Maschenschutzgitter 12 mm x 12 mm, Ø 1,2 mm aus verzinktem Stahl

Anwendung

  • Rundes Außengitter für Fort- und Außenluft von Lüftungsanlagen
Technische Daten

AR 637 Außengitter - Aluminium - Rund

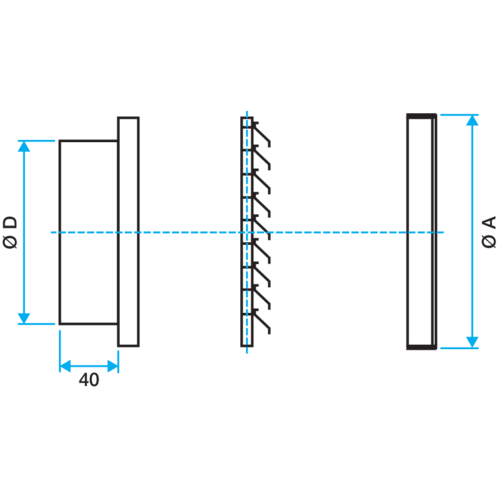

Abmessungen (mm)

Gitter AR 637 von Ø 125 bis Ø 315

AG 637

Volumenstrom

Komfortluftmengen für Lw < NR 35 und ΔP < 45 Pa

Ø D
[mm]

Ø A
[mm]

Luftmenge
[m³/h]

 125 160 150
160 200 200
200 250 300
250 315 500
315 385 800

Auswahltabelle

AR 637

Die Werte Lw (NR) berücksichtigen nicht die Schalldämmwirkung des Raumes.

Pa1 (Pa) = Druckverlust als Zuluftgitter
Pa2 (Pa) = Druckverlust als Abluftgitter
Af (m2) = Frontalquerschnitt
Vf (m/s) = Geschwindigkeit im Frontalquerschnitt
