EXact2

• Bedienung der EXact2-Automatisierung

  • Die EXact2-Automatik kann über das Bedieneinheit (siehe Abschnitt unten), oder mit dem Web-Server (WEBE als Zubehörbauteil) über BacNet TCP/IP sowie Modbus über RS485 oder TCP/IP gesteuert werden.

• WAP (Wireless Access Point)

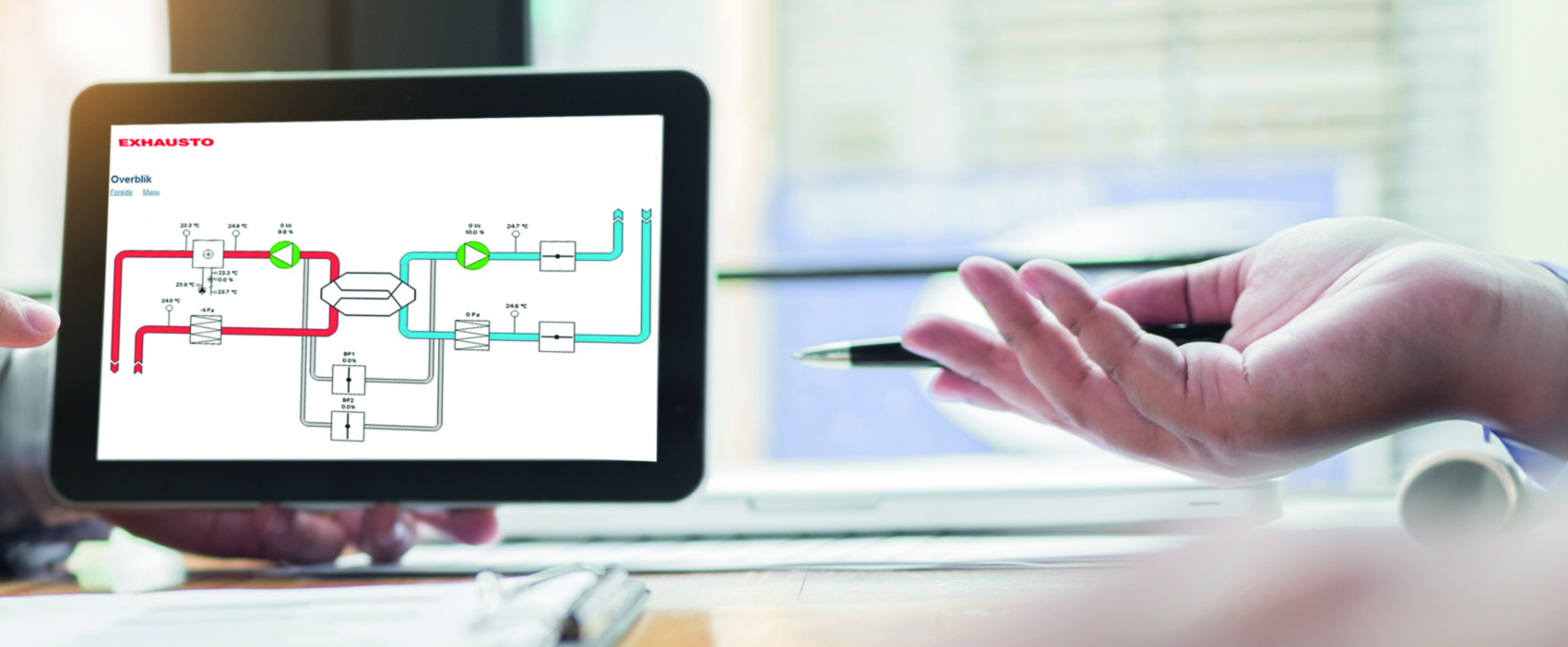

  • WAP ist ein kleiner WLAN-Router, der mit dem Web-Server WEBE (beides sind Zubehörbauteile) im Gerät montiert ist. WAP ermöglicht den kabellosen Zugriff über PC, Smartphone oder Tablet auf den Web-Server. Dadurch können am Lüftungsgerät schnell und einfach neue Regelungskonfigurationen mit mobilen Geräten eingegeben werden.

• Einfache Bedienung

• 3 Benutzerebenen, davon 2 mit Zugang über einen 4-stelligen Zugangscode (Techniker und Spezialist)

• Mehrere Raumluftqualitätsstufen, die die Lüftung den aktuellen Bedürfnissen anpassen können, u.a. über die eingebaute Wochenuhr

Funktionsübersicht

• Filterüberwachung

• Drehzahlanpassung des Rotors

• Temperaturfühler

  • Im Abluftstutzen zum Messen/Regeln der Raumtemperatur

  • Im Fortluftstutzen zum Messen der Fortlufttemperatur

  • Im Außenluftstutzen zur Außentemperaturkompensierung und Nachtkühlung

  • Im Zuluftstutzen zum Messen/Regeln der Zulufttemperatur

  • Kanaltemperaturfühler (Zubehör)

  • Raumtemperaturfühler (Zubehör)

• Überhitzungsschutz

• Brandalarm (Zubehör)

• Absperrklappe - Außenluft (vorgeschrieben bei Wasserheizregistern, Zubehör)

• Absperrklappe - Fortluft (Zubehör)

• Temperaturregelung

  • Regelung der Zulufttemperatur

  • Regelung der Raumtemperatur

• Kompensierungsfunktionen

  • Außentemperaturkompensierung

  • Luftmengenreduktion

  • Außenluftkompensierung der Luftmenge

  • Sommerkompensierung

  • CO2-Kompensierung (Zubehör)

  • Feuchtekompensierung (Zubehör)

• Nachtkühlung

• Bedieneinheit

• Wochenuhr

• Webserver (Zubehör)

• Buskommunikation (erfordert einen Webserver)

  • Modbus TCP/IP

  • LONWORKS

• Kühlrückgewinnung

• Konstantdruckregelung (Zubehör)

• Bewegungssensor (PIR) (Zubehör)

• Luftmengenmessung (AFC)

• Innenklimaniveaus

  • Zeitschaltuhr (Komfort, Standby, Economy, Aus)

  • Manuell

• Alarmlog

• Alarmrelais

  • Externer Wasserwärmetauscher

• Temperaturfühler

  • In der Zuluft zum Messen/Regeln der Zulufttemperatur

  • Am Rücklaufrohr des Wasserheizregisters zum Warmhalten und als Schutz gegen Vereisung des Heizregisters

  • Zum Schutz gegen Vereisung externer Rohrleitungen des Heizregisters

  • Temperaturfühler am Vorlaufrohr des Wasserheizregisters

• Modulierendes Motorventil

  • Regelung der Umwälzpumpe des Wasserheizregisters

  • Warmhaltefunktion (schützt das Heizregister gegen Vereisung)

  • Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Heizbedarf

  • Externe Elektroheizregister

• Temperaturfühler

• Thermosicherung

  • TSA60 befindet sich auf der Platine, wird bei 60 °C ausgelöst und hat einen manuellen Reset im HMI

  • TSA70 befindet sich im Luftstrom, wird bei 70 °C ausgelöst und hat einen automatischen Reset

  • TSA120 befindet sich im Luftstrom, wird bei 120 °C ausgelöst und hat einen manuellen Reset im Heizregister und HMI

  • Modul zur Steuerung der externen Kälte-Wärmepumpe

• Temperaturfühler

• Regelung

  • Externes Kaltwasserregister

• Temperaturfühler

  • Im Zuluftkanal zur Messung der Zulufttemperatur

  • Im Vorlaufrohr des Kaltwasserregisters

• Modulierendes Motorventil

• Regelung der Umwälzpumpe

  • Regelung der Umwälzpumpe des Kaltwasserregisters

  • Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Kühlbedarf

• Modul zur Regelung einer externen Kälteeinheit

  • Temperaturfühler im Zuluftkanal zur Messung der Zulufttemperatur

  • Steuerung der externen Kälteeinheit via:

  • Start/Stopp-Signal

  • Bedarfsgerechte Regelung (10-0 V)

  • Modul zur Steuerung der externen Kälte-Wärmepumpeneinheit

• Temperaturfühler im Zuluftkanal zur Messung der Zulufttemperatur

• Regelung der externen Kälte-Wärmepumpe über

  • Start/Stopp-Signal

  • Signal für Kühlung oder Heizung

  • Bedarfsregulierung (10-0 V)
