THA
Dachhauben
THA
Dachhauben

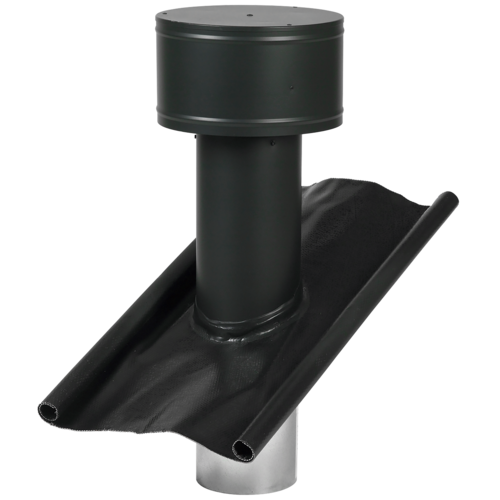

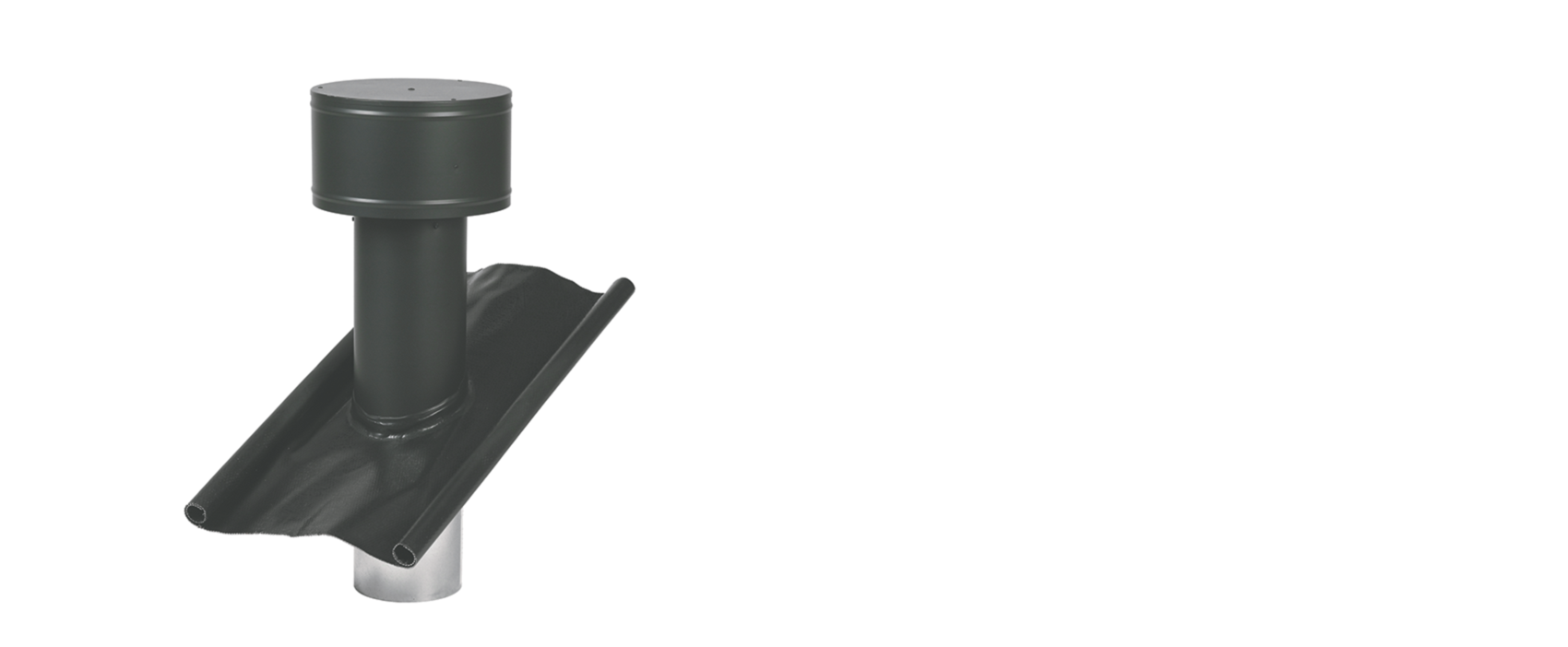

Fortlufthaube aus verzinktem Stahlblech mit Isolierung gegen Kondensatbildung in lackierter Ausführung.
THA

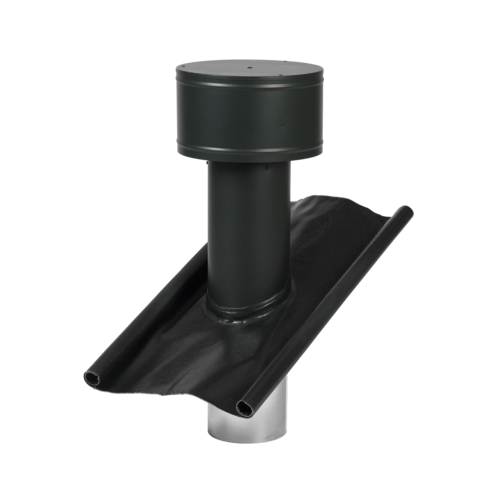

Die Dachhaube THA ist für die Ableitung der Fortluft über Dach konzipiert.
Die Konstruktion der Dachhaube gewährleistet eine gute lüftungstechnische Lösung bei minimalem Druckverlust und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren. Die Dachhaube verfügt über eine innenliegende Isolierung aus 5 mm Polyethylen-Schaum gegen Kondensatbildung sowie einem integrierten Vogelschutzgitter.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Die Konstruktion der Dachhaube gewährleistet eine gute lüftungstechnische Lösung bei minimalem Druckverlust und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren. Die Dachhaube verfügt über eine innenliegende Isolierung aus 5 mm Polyethylen-Schaum gegen Kondensatbildung sowie einem integrierten Vogelschutzgitter.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Produktvorteile
- 5 mm Isolierung gegen Kondensatbildung
- Geringer Druckverlust
- Einfache Montage
- Klassisches Design
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen
Die Dachhaube ist aus verzinktem Stahlblech und wählbar in den Farben:
- Schwarzgrau RAL 7021
- Oxidrot RAL 3009
- Kupferbraun RAL 8004
Der Performflansch ist wählbar in den Farben:
- Graphitschwarz RAL 9011
- Staubgrau RAL 7037
- Graubraun RAL 8019
- Rotbraun RAL 8012
| Winkel V | E (mm) | F (mm) | G (mm) |
|---|---|---|---|
| 0° < v ≤ 2° | 100 | 100 | 100 |
| 2° < v ≤ 60° | 250 | 300 | 250 |
| Die Maße E, F und G gelten nur für den PERFORM-Flansch. Bei einem Zink-Flansch beträgt die Abdeckung immer 100 mm. Der PERFORM-Flansch lässt sich innerhalb von +/-2,5° im Verhältnis zur angegebenen Dachneigung anpassen. | |||
| Die Abmessung A variiert nach der Gradabmessung. A bei 0-10° = 300 mm bzw. A bei 11-60° = 200 mm. | |||
| Artikel | C2 | L1 - 0-35° | L1 - 36-60° | Ø C (mm) | Höhe (mm) | Nettogewicht (kg) |
|---|---|---|---|---|---|---|
| THA160 - THA160 Fortlufthaube | 280 |
707 |
892 |
160 |
160 |
5 |
| THA200 - THA200 Fortlufthaube | 350 |
762 |
987 |
200 |
160 |
7 |
| THA250 - THA250 Fortlufthaube | 440 |
869 |
1144 |
250 |
190 |
9 |
| THA315 - THA315 Fortlufthaube | 550 |
995 |
1337 |
315 |
220 |
13 |
| THA400 - THA400 Fortlufthaube | 680 |
1172 |
1422 |
400 |
250 |
23 |
| THA500 - THA500 Fortlufthaube | 850 |
1208 |
1458 |
500 |
290 |
30 |
Die THA Dachhaube ist für Fortluft konzipiert. An der Dachhaube ist ein Vogelschutzgitter montiert, um unerwünschte Objekte am Eindringen in das Kanalsystem zu hindern.
-

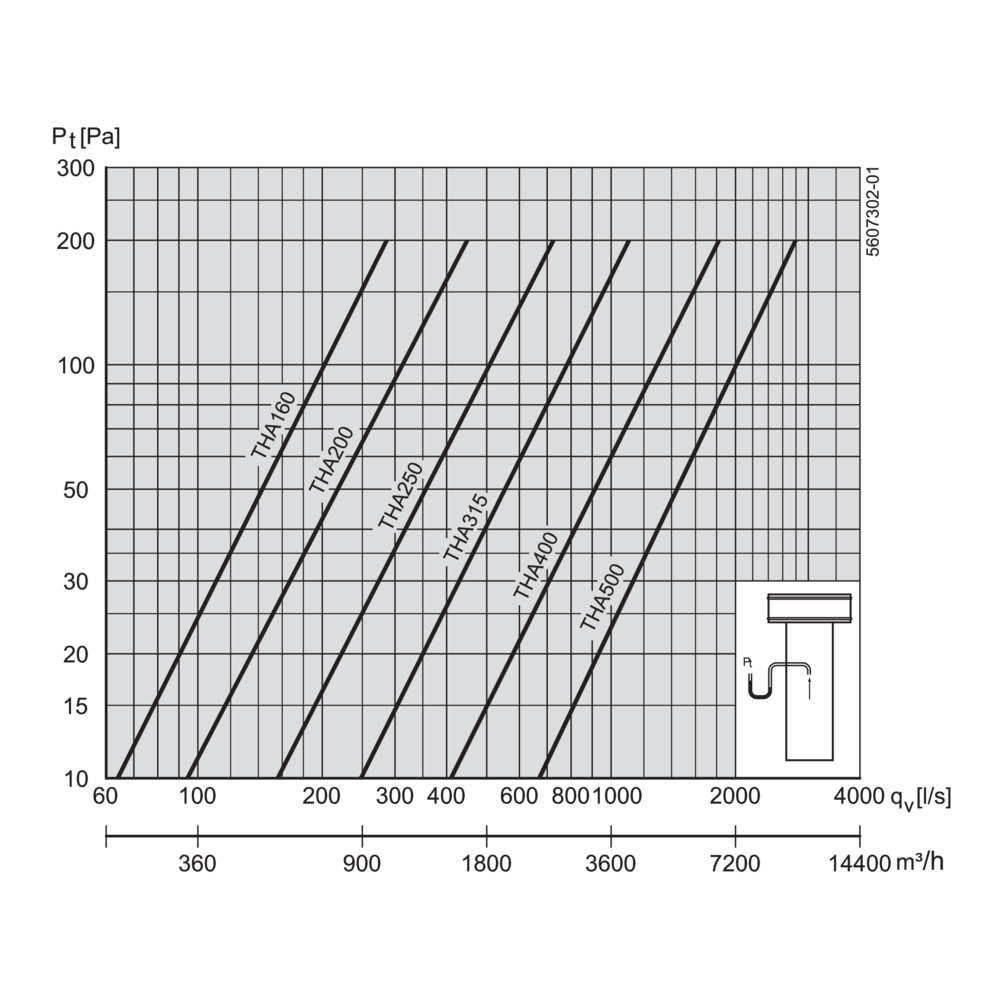

Druckverlust
- Pt = Gesamtdruckverlust
- Temperatur: t = 20°C
- Dichte ℓ = 1,2 kg/m³
Produkte und Zubehörartikel
Dokumente
Showing 1 - y of
Dokument
-
THA/THF, MontageanleitungAnleitungen1 MB
-
THAV-THFV-THA-THF Dachhauben, BestellformularTechnische Dokumentation338 KB
-
THA200, AusschreibungstextAusschreibungstexte1 KB
-
THA250, AusschreibungstextAusschreibungstexte1 KB
-
THA315, AusschreibungstextAusschreibungstexte1 KB
-
THA400, AusschreibungstextAusschreibungstexte1 KB
-
THA160, AusschreibungstextAusschreibungstexte1 KB
