THAV
Dachhauben
THAV
Dachhauben
Vertikal ausblasende Dachhaube inkl. selbsttätiger Überdruckklappe für eine geräuscharme Ableitung der Fortluft.
THAV

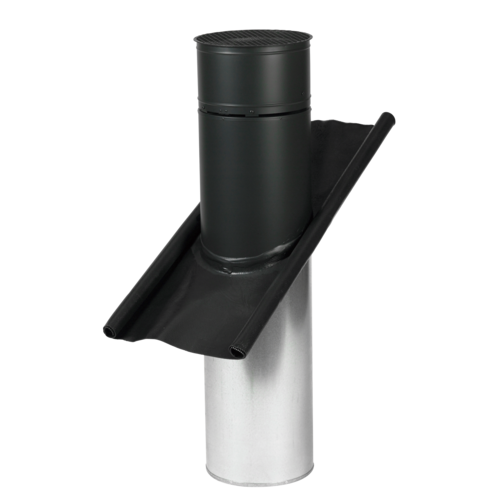

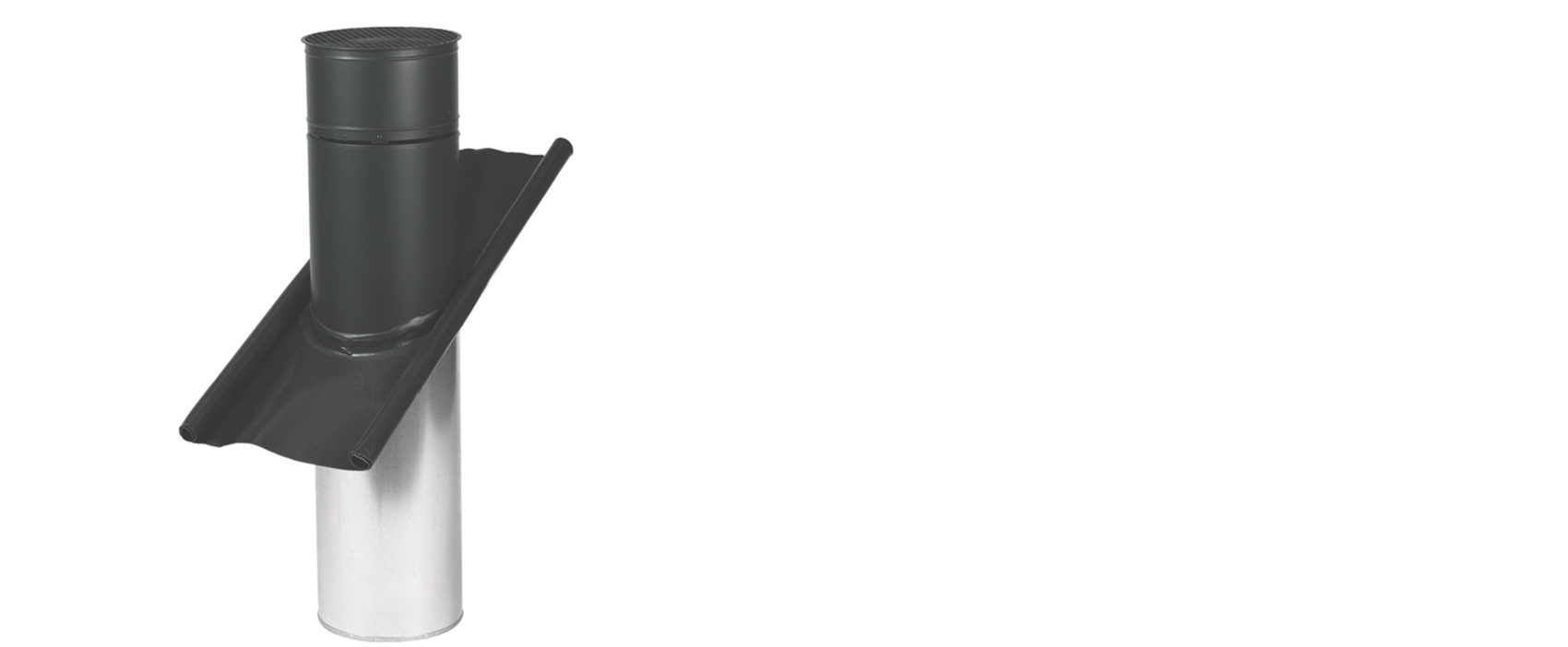

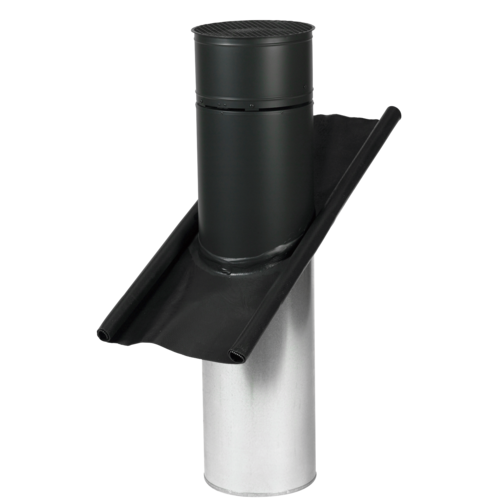

Die Dachhaube THAV inkl. selbsttätiger Überdruckklappe ist für die vertikale Ableitung der Fortluft über Dach konzipiert.
Die Dachhaube hat ein architektonisch harmonisches Aussehen, ergibt einen optimalen lüftungstechnischen Abschluss des Kanalsystems auf dem Dach und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren.
Durch ihren niedrigen Geräuschpegel ist sie besonders für dicht besiedelte Gebiete und hohe Umweltanforderungen geeignet.
Der vertikale Luftauswurf der Dachhaube THAV verhindert Niederschlag der verschmutzten Fortluft in der Umgebung sowie eine Verschmutzung der Dachfläche.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Die Dachhaube hat ein architektonisch harmonisches Aussehen, ergibt einen optimalen lüftungstechnischen Abschluss des Kanalsystems auf dem Dach und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren.
Durch ihren niedrigen Geräuschpegel ist sie besonders für dicht besiedelte Gebiete und hohe Umweltanforderungen geeignet.
Der vertikale Luftauswurf der Dachhaube THAV verhindert Niederschlag der verschmutzten Fortluft in der Umgebung sowie eine Verschmutzung der Dachfläche.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Produktvorteile
- 50 mm Isolierung
- Erhältlich in 7 Baugrößen und unterschiedlichen Längen
- Für Dachneigung bis zu 60°
- Ästhetisches Design
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen

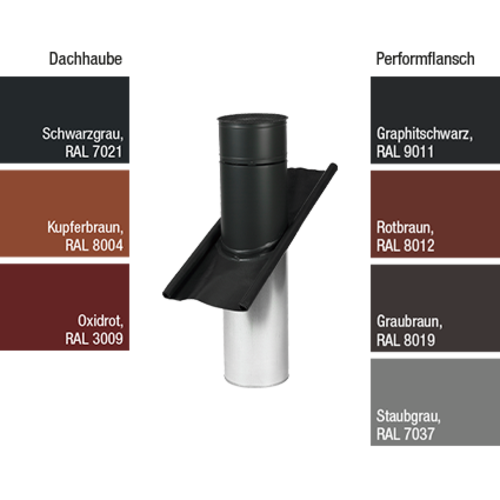

Die Dachhaube ist aus verzinktem Stahlblech und wählbar in den Farben:
- Schwarzgrau RAL 7021
- Oxidrot RAL 3009
- Kupferbraun RAL 8004
Der Performflansch ist wählbar in den Farben:
- Graphitschwarz RAL 9011
- Staubgrau RAL 7037
- Graubraun RAL 8019
- Rotbraun RAL 8012
| Artikel | Max. Dachneigung ° |
|---|---|
| THAV160-600 - THAV160-600 Fortlufthaube | 30 |
| THAV160-900 - THAV160-900 Fortlufthaube | 45 |
| THAV160-1200 - THAV160-1200 Fortlufthaube | 60 |
| THAV200-600 - THAV200-600 Fortlufthaube | 30 |
| THAV200-900 - THAV200-900 Fortlufthaube | 45 |
| THAV200-1200 - THAV200-1200 Fortlufthaube | 60 |
| THAV250-600 - THAV250-600 Fortlufthaube | 30 |
| THAV250-900 - THAV250-900 Fortlufthaube | 45 |
| THAV250-1200 - THAV250-1200 Fortlufthaube | 60 |
| THAV315-600 - THAV315-600 Fortlufthaube | 30 |
| THAV315-900 - THAV315-900 Fortlufthaube | 45 |
| THAV315-1200 - THAV315-1200 Fortlufthaube | 60 |
| THAV400-600 - THAV400-600 Fortlufthaube | 30 |
| THAV400-900 - THAV400-900 Fortlufthaube | 45 |
| THAV400-1200 - THAV400-1200 Fortlufthaube | 60 |
| THAV500-900 - THAV500-900 Fortlufthaube | 40 |
| THAV500-1200 - THAV500-1200 Fortlufthaube | 50 |
| THAV630-900 - THAV630-900 Fortlufthaube | 35 |
| THAV630-1200 - THAV630-1200 Fortlufthaube | 45 |

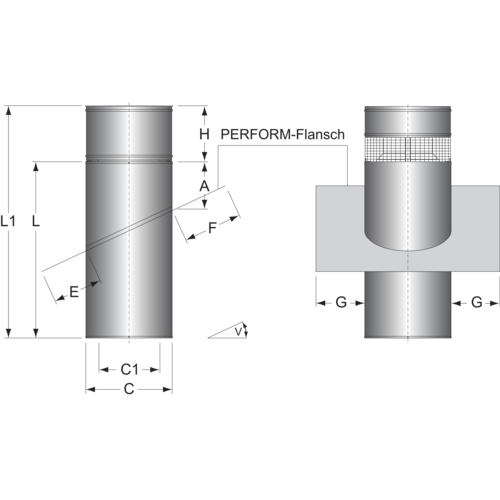

| Winkel V | A | E | F | G |
|---|---|---|---|---|
| 0° < v ≤ 2° | 300 | 100 | 100 | 100 |
| 2° < v ≤ 60° | 250 | 250 | 300 | 250 |
| Die Maße E, F und G gelten nur für den PERFORM-Flansch. Bei einem Zink-Flansch beträgt die Abdeckung immer 100 mm. Der PERFORM-Flansch lässt sich innerhalb von +/-2,5° im Verhältnis zur angegebenen Dachneigung anpassen. | ||||
| Artikel | C1 (mm) | L (mm) | L1 (mm) | Ø C (mm) | Nettogewicht (kg) | Max. Dachneigung V (°) |
|---|---|---|---|---|---|---|
| THAV160-600 - THAV160-600 Fortlufthaube | 160 |
600 |
760 |
270 |
16 |
30 |
| THAV160-900 - THAV160-900 Fortlufthaube | 160 |
900 |
1060 |
270 |
18 |
45 |
| THAV160-1200 - THAV160-1200 Fortlufthaube | 160 |
1200 |
1360 |
270 |
21 |
60 |
| THAV200-600 - THAV200-600 Fortlufthaube | 200 |
600 |
785 |
305 |
12 |
30 |
| THAV200-900 - THAV200-900 Fortlufthaube | 200 |
900 |
1085 |
305 |
14 |
45 |
| THAV200-1200 - THAV200-1200 Fortlufthaube | 200 |
1200 |
1385 |
305 |
17 |
60 |
| THAV250-600 - THAV250-600 Fortlufthaube | 250 |
600 |
835 |
370 |
14 |
30 |
| THAV250-900 - THAV250-900 Fortlufthaube | 250 |
900 |
1135 |
370 |
19 |
45 |
| THAV250-1200 - THAV250-1200 Fortlufthaube | 250 |
1200 |
1435 |
370 |
22 |
60 |
| THAV315-600 - THAV315-600 Fortlufthaube | 315 |
600 |
905 |
440 |
19 |
30 |
| THAV315-900 - THAV315-900 Fortlufthaube | 315 |
900 |
1205 |
440 |
24 |
45 |
| THAV315-1200 - THAV315-1200 Fortlufthaube | 315 |
1200 |
1505 |
440 |
29 |
60 |
| THAV400-600 - THAV400-600 Fortlufthaube | 400 |
600 |
1015 |
510 |
25 |
30 |
| THAV400-900 - THAV400-900 Fortlufthaube | 400 |
900 |
1315 |
510 |
30 |
45 |
| THAV400-1200 - THAV400-1200 Fortlufthaube | 400 |
1200 |
1615 |
510 |
35 |
60 |
| THAV500-900 - THAV500-900 Fortlufthaube | 500 |
900 |
1440 |
610 |
35 |
40 |
| THAV500-1200 - THAV500-1200 Fortlufthaube | 500 |
1200 |
1740 |
610 |
42 |
50 |
| THAV630-900 - THAV630-900 Fortlufthaube | 630 |
900 |
1550 |
738 |
56 |
35 |
| THAV630-1200 - THAV630-1200 Fortlufthaube | 630 |
1200 |
1850 |
738 |
61 |
45 |
| THAV/THFV | Einfügungsdämpfung (dB) | ||||||
| Größe | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
| 160-600 | 1 | 6 | 22 | 23 | 22 | 12 | 5 |
| 160-900 | 2 | 8 | 23 | 27 | 28 | 17 | 8 |
| 160-1200 | 4 | 11 | 25 | 28 | 33 | 22 | 10 |
| 200-600 | 3 | 5 | 15 | 25 | 24 | 13 | 5 |
| 200-900 | 5 | 6 | 20 | 29 | 30 | 18 | 7 |
| 200-1200 | 7 | 11 | 26 | 31 | 34 | 23 | 9 |
| 250-600 | 4 | 7 | 13 | 19 | 12 | 7 | 4 |
| 250-900 | 5 | 9 | 20 | 26 | 18 | 10 | 6 |
| 250-1200 | 6 | 11 | 25 | 30 | 23 | 13 | 7 |
| 315-600 | 4 | 5 | 11 | 15 | 9 | 4 | 4 |
| 315-900 | 5 | 8 | 15 | 20 | 12 | 5 | 5 |
| 315-1200 | 7 | 10 | 20 | 25 | 15 | 7 | 6 |
| 400-600 | 2 | 5 | 9 | 11 | 6 | 4 | 3 |
| 400-900 | 2 | 6 | 14 | 20 | 9 | 6 | 5 |
| 400-1200 | 4 | 7 | 14 | 22 | 11 | 7 | 7 |
| 500-900 | 2 | 3 | 12 | 17 | 8 | 4 | 4 |
| 500-1200 | 2 | 5 | 14 | 21 | 10 | 6 | 5 |
| 630-900 | 1 | 4 | 12 | 10 | 7 | 5 | 3 |
| 630-1200 | 1 | 5 | 16 | 12 | 8 | 6 | 3 |

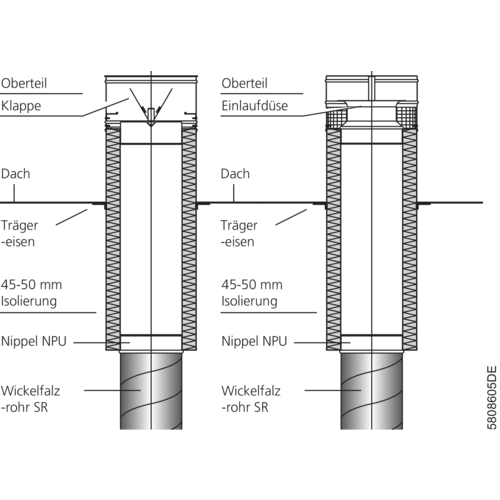

Die THAV Dachhaube ist für vertikale Fortluft konzipiert und verfügt über eine Überdruckklappe. An der Dachhaube ist ein Vogelschutzgitter montiert, um unerwünschte Objekte am Eindringen in das Kanalsystem zu hindern.
-

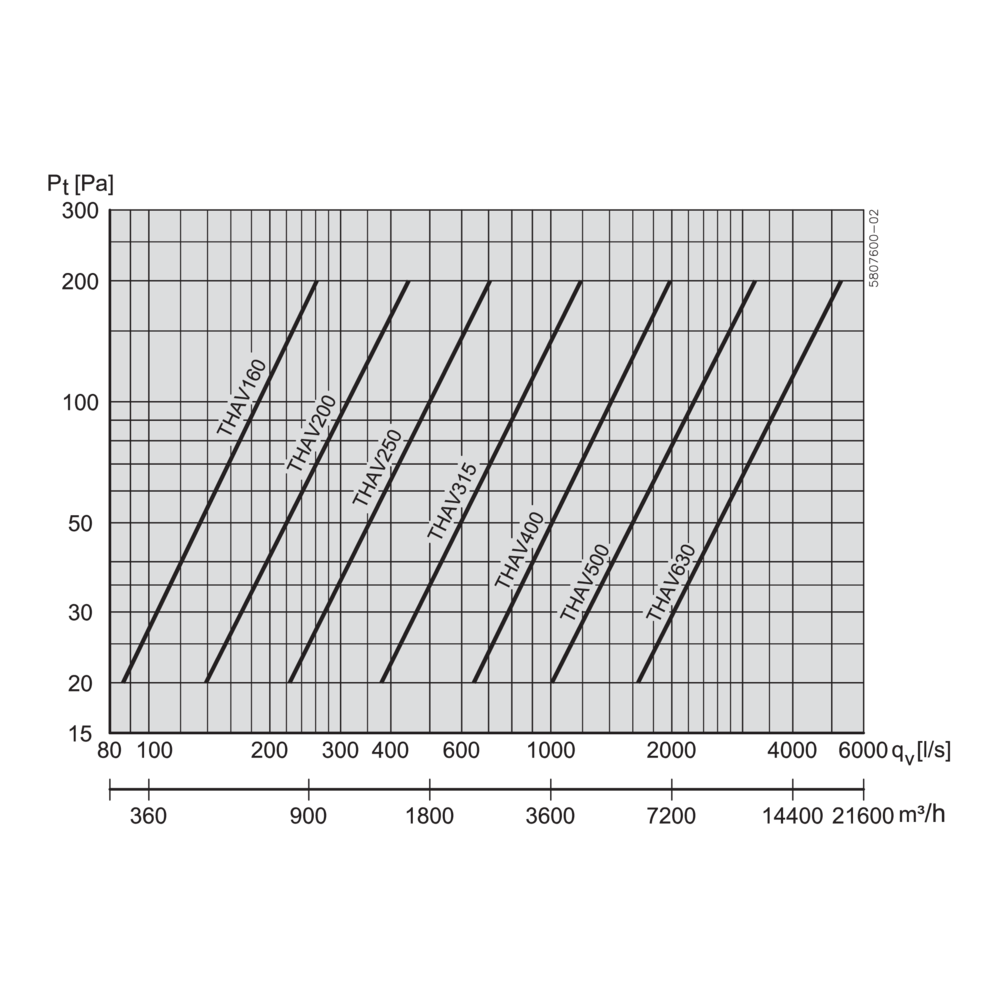

Druckverlust
- Pt = Gesamtdruckverlust
- Temperatur: t = 20°C
- Dichte ℓ = 1,2 kg/m³

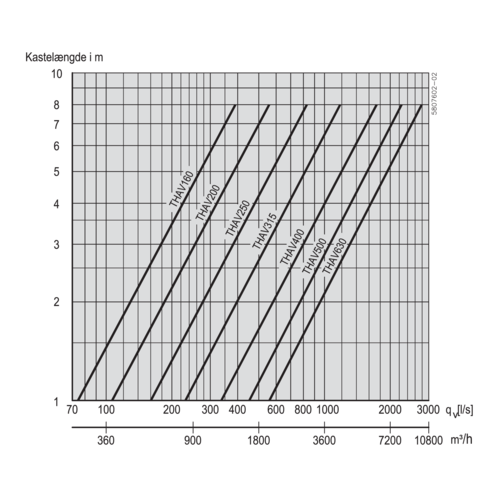

Die Dachhaube THAV hat einen nach oben gerichteten Luftstrahl mit einer Wurfweite wie im Diagramm angegeben. Die Wurfweite ist der Abstand von der Oberfläche der Dachhaube bis zu dem Punkt der Mittellinie, an dem die Geschwindigkeit auf 2,0 m/s gefallen ist.
Der vertikale Fortluftauslass richtet den Schall nach oben und reduziert so die Schallabgabe an die Umgebung.
