THF
Dachhauben
THF
THF

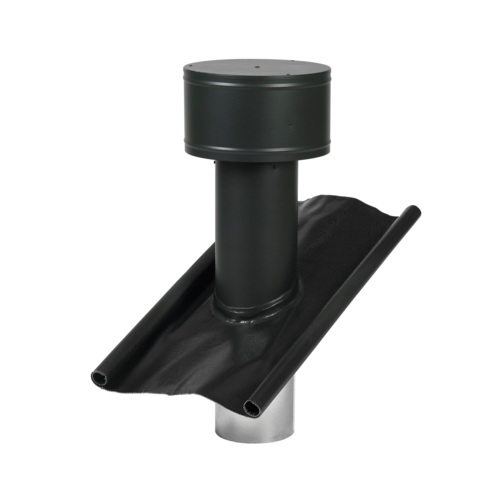

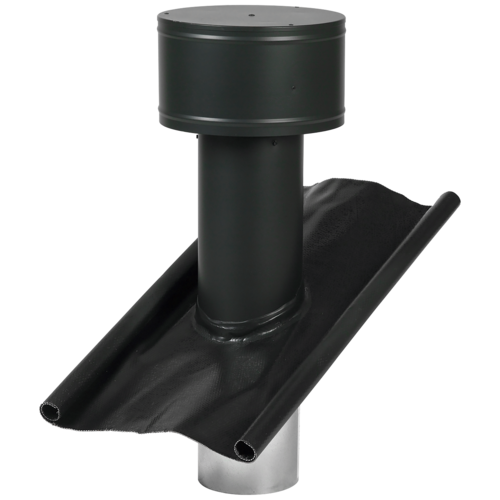

Die Dachhaube THF ist für die Ansaugung der Außenluft über Dach konzipiert.
Die Konstruktion der Dachhaube gewährleistet eine gute lüftungstechnische Lösung bei minimalem Druckverlust und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren. Die Dachhaube verfügt über ein integriertes Vogelschutzgitter.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Die Konstruktion der Dachhaube gewährleistet eine gute lüftungstechnische Lösung bei minimalem Druckverlust und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren. Die Dachhaube verfügt über ein integriertes Vogelschutzgitter.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Produktvorteile
- Geringer Druckverlust
- Einfache Montage
- Klassisches Design
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen

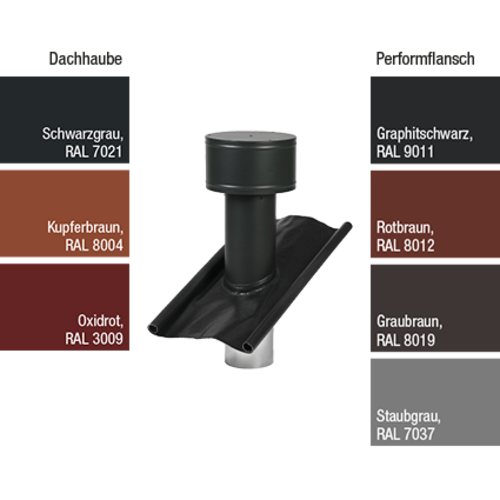

Die Dachhaube ist aus verzinktem Stahlblech und wählbar in den Farben:
- Schwarzgrau RAL 7021
- Oxidrot RAL 3009
- Kupferbraun RAL 8004
Der Performflansch ist wählbar in den Farben:
- Graphitschwarz RAL 9011
- Staubgrau RAL 7037
- Graubraun RAL 8019
- Rotbraun RAL 8012

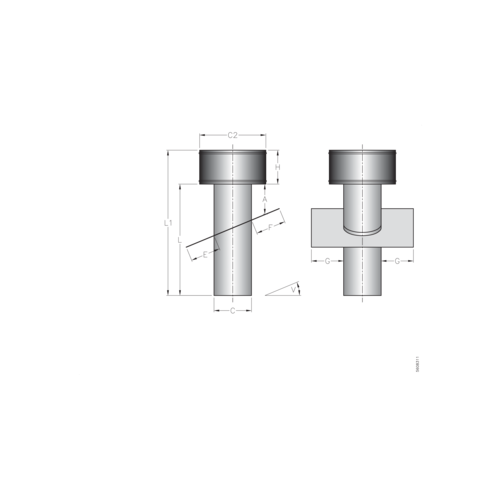

| Winkel V | E (mm) | F (mm) | G (mm) |
|---|---|---|---|
| 0° < v ≤ 2° | 100 | 100 | 100 |
| 2° < v ≤ 60° | 250 | 300 | 250 |
| Die Maße E, F und G gelten nur für den PERFORM-Flansch. Bei einem Zink-Flansch beträgt die Abdeckung immer 100 mm. Der PERFORM-Flansch lässt sich innerhalb von +/-2,5° im Verhältnis zur angegebenen Dachneigung anpassen. | |||
| Die Abmessung A variiert nach der Gradabmessung. A bei 0-10° = 300 mm bzw. A bei 11-60° = 200 mm. | |||
| Artikel | C (mm) | C2 | H (mm) | L1 - 0-35° | L1 - 36-60° | Nettogewicht (kg) |
|---|---|---|---|---|---|---|
| THF160 - THF160 Außenlufthaube | 160 |
280 |
160 |
732 |
917 |
5 |
| THF200 - THF200 Außenlufthaube | 200 |
350 |
160 |
787 |
917 |
7 |
| THF250 - THF250 Außenlufthaube | 250 |
440 |
190 |
894 |
1169 |
9 |
| THF315 - THF315 Außenlufthaube | 315 |
550 |
220 |
1020 |
1369 |
13 |
| THF400 - THF400 Außenlufthaube | 400 |
680 |
250 |
1197 |
1447 |
23 |
| THF500 - THF500 Außenlufthaube | 500 |
850 |
290 |
1233 |
1483 |
30 |

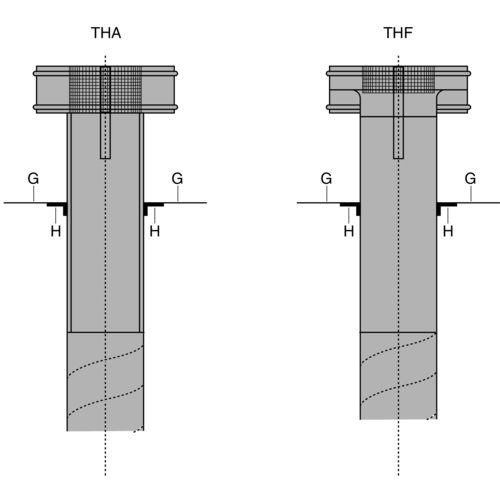

THF-Außenlufthaube mit abgerundetem Einlass für minimale Druckverluste. Mit integriertem Vogelschutzgitter.
-

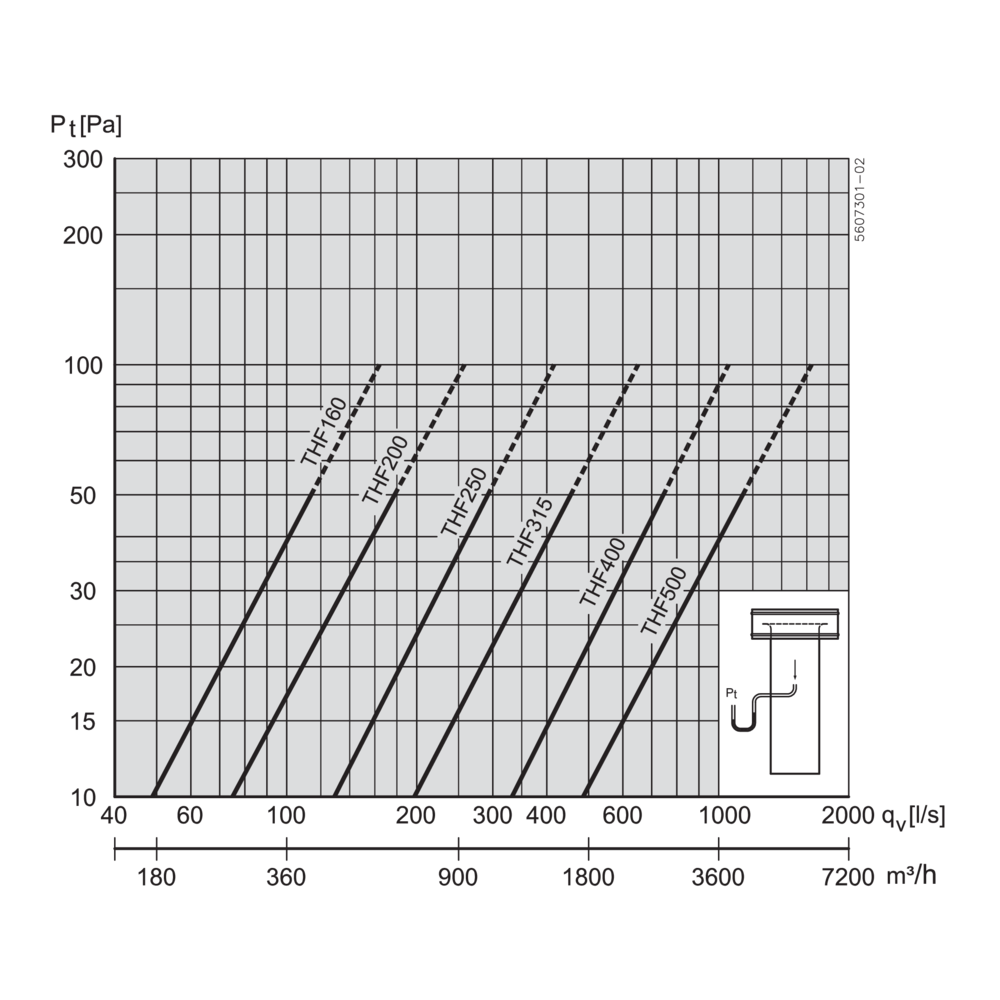

Druckverlust
- Pt = Gesamtdruckverlust
- Temperatur: t = 20°C
- Dichte ℓ = 1,2 kg/m³
