THFV
Dachhauben
THFV
Dachhauben
Horizontal ansaugende Dachhaube für eine ästhetische und geräuscharme Ansaugung der Außenluft.
THFV

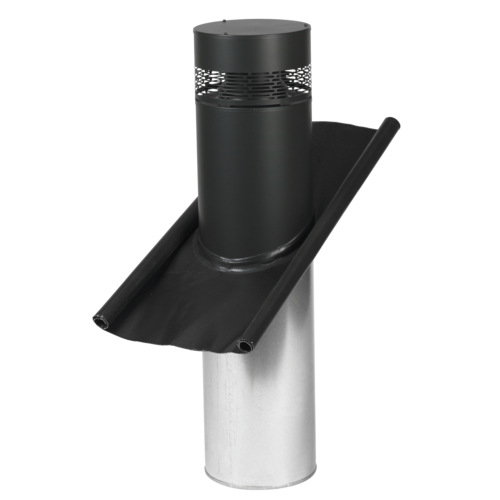

Die Dachhaube THFV ist für die horizontale Ansaugung der Außenluft über Dach konzipiert.
Die Dachhaube hat ein architektonisch harmonisches Aussehen, ergibt einen optimalen lüftungstechnischen Abschluss des Kanalsystems auf dem Dach und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren.
Durch ihren niedrigen Geräuschpegel ist sie besonders für dicht besiedelte Gebiete und hohe Umweltanforderungen geeignet.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Die Dachhaube hat ein architektonisch harmonisches Aussehen, ergibt einen optimalen lüftungstechnischen Abschluss des Kanalsystems auf dem Dach und ist auch bei unterschiedlichen Dachkonstruktionen einfach zu montieren.
Durch ihren niedrigen Geräuschpegel ist sie besonders für dicht besiedelte Gebiete und hohe Umweltanforderungen geeignet.
Der Flansch ist als angelöteter Perform-Flansch in lackierter Ausführung sowie als Zinkflansch in unlackierter Ausführung erhältlich. Es besteht auch die Möglichkeit, die Dachhaube ohne Flansch zu bestellen.
Produktvorteile
- 50 mm Isolierung
- Erhältlich in 7 Baugrößen und unterschiedlichen Längen
- Für Dachneigung bis zu 60°
- Ästhetisches Design
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen

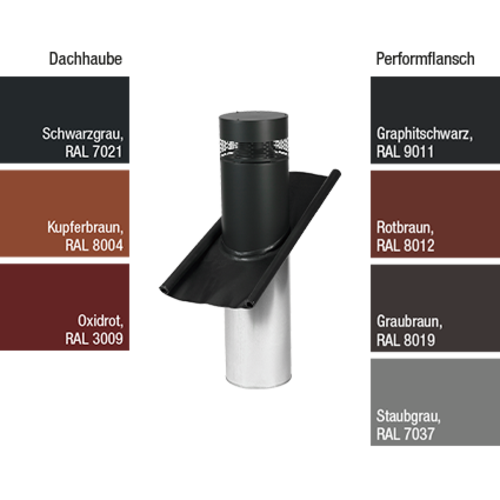

Die Dachhaube ist aus verzinktem Stahlblech und wählbar in den Farben:
- Schwarzgrau RAL 7021
- Oxidrot RAL 3009
- Kupferbraun RAL 8004
Der Performflansch ist wählbar in den Farben:
- Graphitschwarz RAL 9011
- Staubgrau RAL 7037
- Graubraun RAL 8019
- Rotbraun RAL 8012
| Artikel | Max. Dachneigung ° |
|---|---|
| THFV160-600 - THFV160-600 Außenlufthaube | 30 |
| THFV160-900 - THFV160-900 Außenlufthaube | 45 |
| THFV160-1200 - THFV160-1200 Außenlufthaube | 60 |
| THFV200-600 - THFV200-600 Außenlufthaube | 30 |
| THFV200-900 - THFV200-900 Außenlufthaube | 45 |
| THFV200-1200 - THFV200-1200 Außenlufthaube | 60 |
| THFV250-600 - THFV250-600 Außenlufthaube | 30 |
| THFV250-900 - THFV250-900 Außenlufthaube | 45 |
| THFV250-1200 - THFV250-1200 Außenlufthaube | 60 |
| THFV315-600 - THFV315-600 Außenlufthaube | 30 |
| THFV315-900 - THFV315-900 Außenlufthaube | 45 |
| THFV315-1200 - THFV315-1200 Außenlufthaube | 60 |
| THFV400-600 - THFV400-600 Außenlufthaube | 30 |
| THFV400-900 - THFV400-900 Außenlufthaube | 45 |
| THFV400-1200 - THFV400-1200 Außenlufthaube | 60 |
| THFV500-900 - THFV500-900 Außenlufthaube | 40 |
| THFV500-1200 - THFV500-1200 Außenlufthaube | 50 |
| THFV630-900 - THFV630-900 Außenlufthaube | 35 |
| THFV630-1200 - THFV630-1200 Außenlufthaube | 45 |

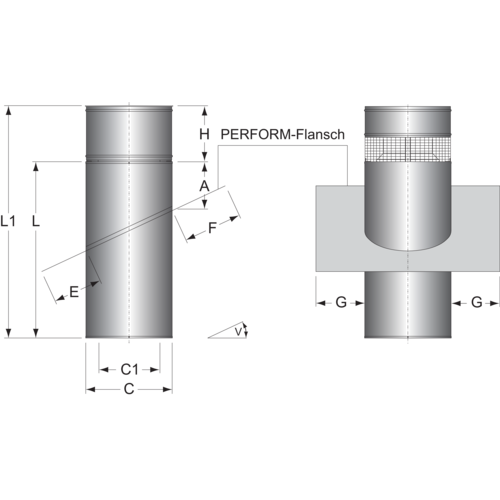

| Winkel V | A (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|
| 0° < v ≤ 2° | 300 | 100 | 100 | 100 |
| 2° < v ≤ 60° | 250 | 250 | 300 | 250 |
| Die Maße E, F und G gelten nur für den PERFORM-Flansch. Bei einem Zink-Flansch beträgt die Abdeckung immer 100 mm. Der PERFORM-Flansch lässt sich innerhalb von +/-2,5° im Verhältnis zur angegebenen Dachneigung anpassen. | ||||
| Artikel | C1 (mm) | L (mm) | L1 (mm) | Ø C (mm) | Nettogewicht (kg) | Max. Dachneigung V (°) |
|---|---|---|---|---|---|---|
| THFV160-600 - THFV160-600 Außenlufthaube | 160 |
600 |
760 |
270 |
16 |
30 |
| THFV160-900 - THFV160-900 Außenlufthaube | 160 |
900 |
1060 |
270 |
18 |
45 |
| THFV160-1200 - THFV160-1200 Außenlufthaube | 160 |
1200 |
1360 |
270 |
21 |
60 |
| THFV200-600 - THFV200-600 Außenlufthaube | 200 |
600 |
785 |
305 |
12 |
30 |
| THFV200-900 - THFV200-900 Außenlufthaube | 200 |
900 |
1085 |
305 |
14 |
45 |
| THFV200-1200 - THFV200-1200 Außenlufthaube | 200 |
1200 |
1385 |
305 |
17 |
60 |
| THFV250-600 - THFV250-600 Außenlufthaube | 250 |
600 |
835 |
370 |
14 |
30 |
| THFV250-900 - THFV250-900 Außenlufthaube | 250 |
900 |
1135 |
370 |
19 |
45 |
| THFV250-1200 - THFV250-1200 Außenlufthaube | 250 |
1200 |
1435 |
370 |
22 |
60 |
| THFV315-600 - THFV315-600 Außenlufthaube | 315 |
600 |
905 |
440 |
19 |
30 |
| THFV315-900 - THFV315-900 Außenlufthaube | 315 |
900 |
1205 |
440 |
24 |
45 |
| THFV315-1200 - THFV315-1200 Außenlufthaube | 315 |
1200 |
1505 |
440 |
29 |
60 |
| THFV400-600 - THFV400-600 Außenlufthaube | 400 |
600 |
1015 |
510 |
25 |
30 |
| THFV400-900 - THFV400-900 Außenlufthaube | 400 |
900 |
1315 |
510 |
30 |
45 |
| THFV400-1200 - THFV400-1200 Außenlufthaube | 400 |
1200 |
1615 |
510 |
35 |
60 |
| THFV500-900 - THFV500-900 Außenlufthaube | 500 |
900 |
1440 |
610 |
35 |
40 |
| THFV500-1200 - THFV500-1200 Außenlufthaube | 500 |
1200 |
1740 |
610 |
42 |
50 |
| THFV630-900 - THFV630-900 Außenlufthaube | 630 |
900 |
1550 |
738 |
56 |
35 |
| THFV630-1200 - THFV630-1200 Außenlufthaube | 630 |
1200 |
1850 |
738 |
61 |
| THFV | Einfügungsdämpfung (dB) | ||||||
|---|---|---|---|---|---|---|---|
| Größe | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
| 160-600 | 1 | 6 | 22 | 23 | 22 | 12 | 5 |
| 160-900 | 2 | 8 | 23 | 27 | 28 | 17 | 8 |
| 160-1200 | 4 | 11 | 25 | 28 | 33 | 22 | 10 |
| 200-600 | 3 | 5 | 15 | 25 | 24 | 13 | 5 |
| 200-900 | 5 | 6 | 20 | 29 | 30 | 18 | 7 |
| 200-1200 | 7 | 11 | 26 | 31 | 34 | 23 | 9 |
| 250-600 | 4 | 7 | 13 | 19 | 12 | 7 | 4 |
| 250-900 | 5 | 9 | 20 | 26 | 18 | 10 | 6 |
| 250-1200 | 6 | 11 | 25 | 30 | 23 | 13 | 7 |
| 315-600 | 4 | 5 | 11 | 15 | 9 | 4 | 4 |
| 315-900 | 5 | 8 | 15 | 20 | 12 | 5 | 5 |
| 315-1200 | 7 | 10 | 20 | 25 | 15 | 7 | 6 |
| 400-600 | 2 | 5 | 9 | 11 | 6 | 4 | 3 |
| 400-900 | 2 | 6 | 14 | 20 | 9 | 6 | 5 |
| 400-1200 | 4 | 7 | 14 | 22 | 11 | 7 | 7 |
| 500-900 | 2 | 3 | 12 | 17 | 8 | 4 | 4 |
| 500-1200 | 2 | 5 | 14 | 21 | 10 | 6 | 5 |
| 630-900 | 1 | 4 | 12 | 10 | 7 | 5 | 3 |
| 630-1200 | 1 | 5 | 16 | 12 | 8 | 6 | 3 |

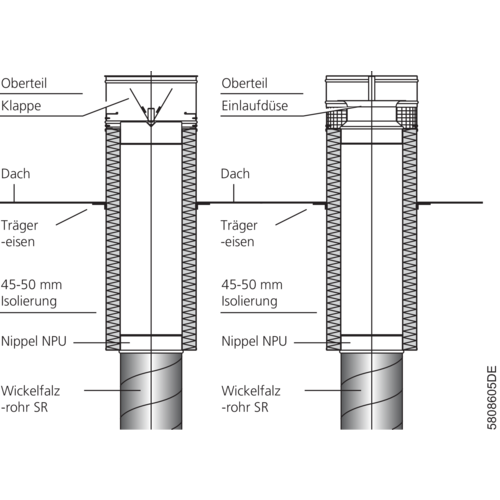

Die THFV Dachhaube ist für horizontale Ansaugung der Außenluft konzipiert. An der Dachhaube ist ein Vogelschutzgitter montiert, um unerwünschte Objekte am Eindringen in das Kanalsystem zu hindern.
-

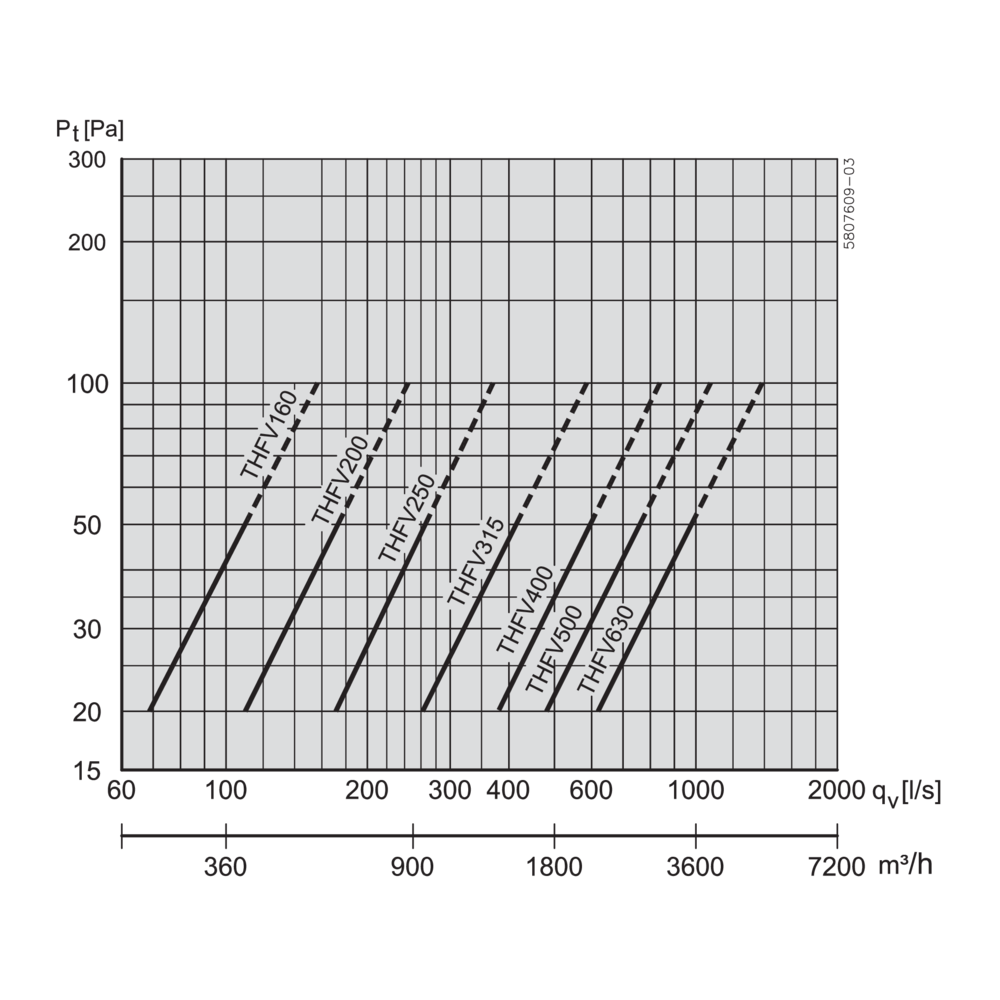

Druckverlust
- Pt = Gesamtdruckverlust
- Temperatur: t = 20°C
- Dichte ℓ = 1,2 kg/m³
Bitte unbedingt beachten: Der Druckverlust sollte maximal 50 Pa betragen. Bei einem höheren Druckverlust (gestrichelte Linie) ist damit zu rechnen, dass Regenwasser angesaugt werden kann!
Produkte und Zubehörartikel
Dokumente
Showing 1 - y of
Dokument
-
THAV/THFV, MontageanleitungAnleitungen3 MB
-
THFV160, AusschreibungstextAusschreibungstexte
-
THFV200, AusschreibungstextAusschreibungstexte
-
THFV250, AusschreibungstextAusschreibungstexte
-
THFV315, AusschreibungstextAusschreibungstexte
-
THFV400, AusschreibungstextAusschreibungstexte
-
THFV500, AusschreibungstextAusschreibungstexte
-
THFV630, AusschreibungstextAusschreibungstexte
-
THAV-THFV-THA-THF, Dachhauben, BestellformularAndere472 KB
