AR 190 Thermo ist eine Weitwurfdüse zur thermischen Luftverteilung in gewerblichen Gebäuden mit großer Raumhöhe.
AR 190 Thermo Weitwurfdüse
AR 190 Thermo ist eine Weitwurfdüse für die Luftverteilung in gewerblichen Gebäuden mit großer Raumhöhe und ist ideal für z.B. Turnhallen, Flughäfen und Ausstellungshallen geeignet. Die Weitwurfdüse verhindert die Temperaturschichtung im Heizmodus.
Die Ausrichtung der Einströmung wird je nach der Temperatur der eingeblasenen Luft automatisch angepasst und kann eingestellt werden, der maximale Neigungswinkel beträgt 30°. Hierzu übernimmt eine temperaturempfindliche Feder die automatische Verteilung je nach Temperatur der eingeblasenen Luft.
Die Weitwurfdüse ist für die Montage an Rundrohr vorgesehen.
Die Oberfläche besteht aus Aluminium mit Epoxidharzbeschichtung, Farbe weiß RAL9003 matt 30% oder in Aluminium natur.
Die Ausrichtung der Einströmung wird je nach der Temperatur der eingeblasenen Luft automatisch angepasst und kann eingestellt werden, der maximale Neigungswinkel beträgt 30°. Hierzu übernimmt eine temperaturempfindliche Feder die automatische Verteilung je nach Temperatur der eingeblasenen Luft.
Die Weitwurfdüse ist für die Montage an Rundrohr vorgesehen.
Die Oberfläche besteht aus Aluminium mit Epoxidharzbeschichtung, Farbe weiß RAL9003 matt 30% oder in Aluminium natur.
Produktvorteile
- Ideal für Räume mit großer Raumhöhe
- Ausrichtbarer Luftstrahl zur Verhinderung der Temperaturschichtung im Heizmodus
- Unsichtbare Befestigung
- Lange Wurfweite der Luft
- Luftstrahl ausrichtbar
- Temperaturempfindliches Federsystem für Sommer-/Winterkomfort
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
Die Ausrichtung der Einströmung wird je nach der Temperatur der eingeblasenen Luft automatisch angepasst und kann eingestellt werden, der maximale Neigungswinkel beträgt 30°. Hierzu übernimmt eine temperaturempfindliche Feder die automatische Verteilung je nach Temperatur der eingeblasenen Luft.
- Position „Winter” (Heizen) zur Verhinderung der Temperaturschichtung
- Position „Sommer” (Kühlen) für eine angenehme Einströmung der Luft im Aufenthaltsbereich
Die Weitwurfdüse ist für die Montage an Rundrohr vorgesehen. Die Weitwurfdüse verhindert die Temperaturschichtung im Heizmodus für Räume mit großer Höhe.
- Zuluft für hohe Räume wie Flughäfen und Ausstellungshallen
- Lange Wurfweite, um die Luft in den Aufenthaltsbereich zu bringen
- Thermostatische Feder mit Nickeltitanlegierung für automatisches Kippen des Abstrahlwinkels je nach Temperatur der zugeführten Luft
- "Winter"-Position (Heizung) zur zur Verhinderung der Temperaturschichtung
- "Sommer"-Position (Kühlung) für eine angenehme Einströmung der Luft im Aufenthaltsbereich
- "Winter"- und "Sommer"-Winkel bei der Installation über Schrauben einstellbar (maximaler Winkel +/- 30°)

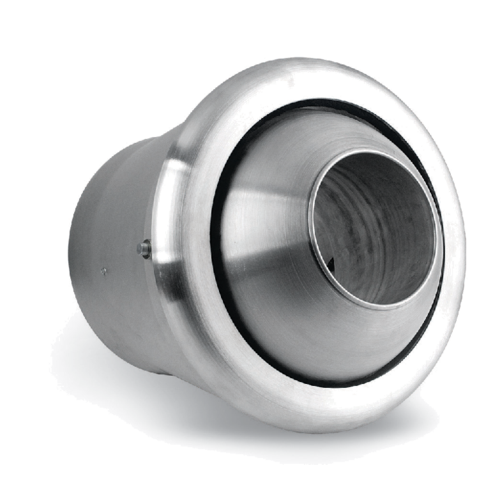

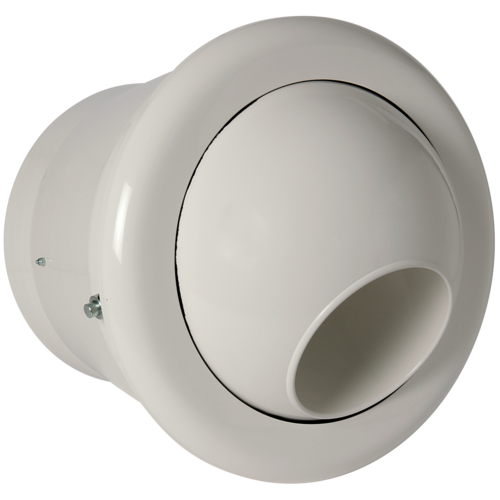

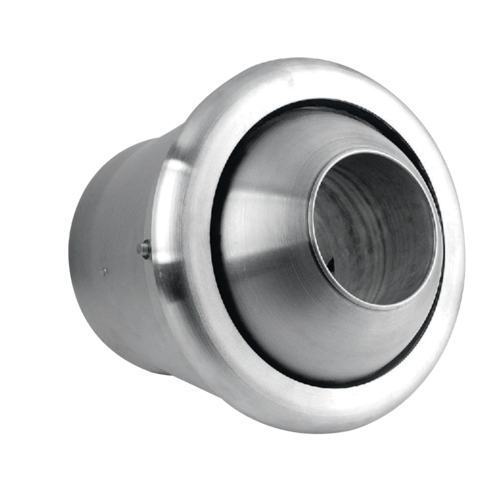

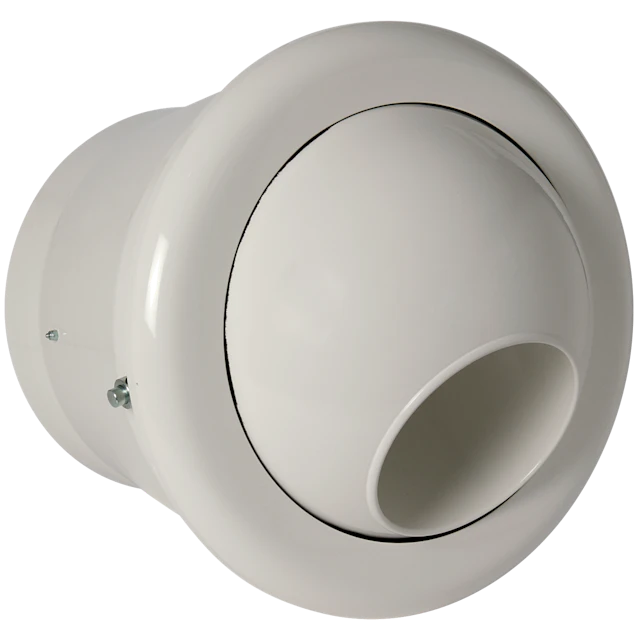

- Weitwurfdüse aus Aluminium, lackiert in weiß RAL 9003 matt 30% oder in Aluminium natur
- Befestigung mit einer Manschette für den Anschluss an Rundrohr
Die Weitwurfdüse AR 190 Thermo wird mit einer Manschette für den Anschluss an Rundrohr geliefert.

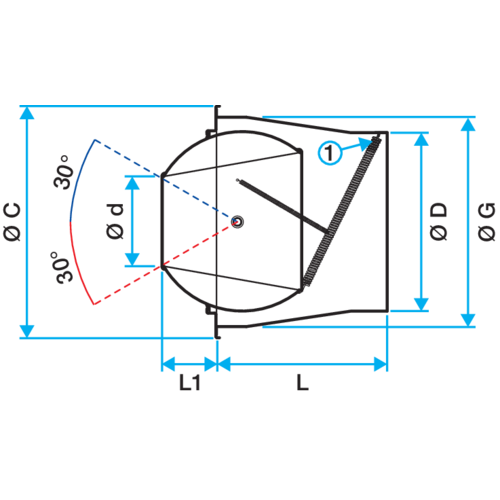

| Artikel | L (mm) | L1 (mm) | Ø (mm) | Ø C (mm) | Ø D (mm) | Ø G (mm) |
|---|---|---|---|---|---|---|
| A11051264 - AR 190 THERMO Ø150 ALU | 285 |
130 |
150 |
380 |
300 |
362 |
| A11051265 - AR 190 THERMO Ø200 ALU | 290 |
167 |
200 |
380 |
400 |
462 |
| A11051266 - AR 190 THERMO Ø230 ALU | 290 |
167 |
230 |
380 |
400 |
462 |
| A11051267 - AR 190 THERMO Ø150 RAL 9003 | 285 |
130 |
150 |
380 |
300 |
362 |
| A11051268 - AR 190 THERMO Ø200 RAL 9003 | 290 |
167 |
200 |
380 |
400 |
462 |
| A11051269 - AR 190 THERMO Ø230 RAL 9003 | 290 |
167 |
230 |
380 |
400 |
462 |
| Artikel | Komfortluftmenge (m³/h) für Lw < 35 dB(A) (m³/h) |
|---|---|
| A11051264 - AR 190 THERMO Ø150 ALU | 750 |
| A11051265 - AR 190 THERMO Ø200 ALU | 1300 |
| A11051266 - AR 190 THERMO Ø230 ALU | 1700 |
| A11051267 - AR 190 THERMO Ø150 RAL 9003 | 750 |
| A11051268 - AR 190 THERMO Ø200 RAL 9003 | 1300 |
| A11051269 - AR 190 THERMO Ø230 RAL 9003 | 1700 |
