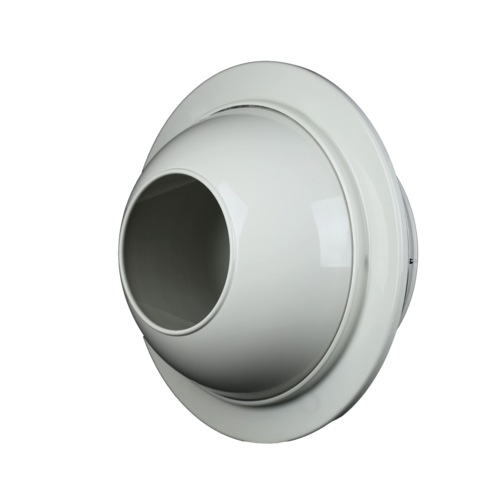

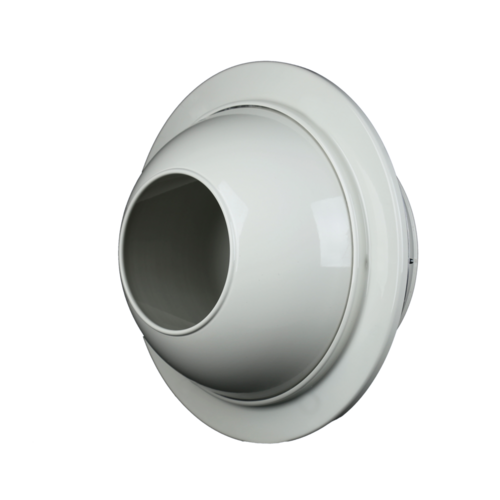

AR 190 Weitwurfdüse
Spezialdurchlässe
Die Weitwurfdüse kann an der Wand, an der Decke oder am Boden in einer Brüstungsmontage angebracht werden. Die Oberfläche besteht aus Aluminium mit Epoxidharzbeschichtung, Farbe weiß RAL9003 matt 30%.
Produktvorteile
- Ideal für Räume mit großer Raumhöhe
- Ausrichtbarer Luftstrahl zur Verhinderung der Temperaturschichtung im Heizmodus
- Unsichtbare Befestigung
- Lange Wurfweite der Luft
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
Die Weitwurfdüse kann an der Wand, an der Decke oder am Boden in einer Brüstungsmontage angebracht werden. Die Weitwurfdüse verhindert die Temperaturschichtung im Heizmodus für Räume mit großer Höhe.
- Zuluft für hohe Räume wie Flughäfen und Ausstellungshallen
- Lange Wurfweite, um die Luft in den Aufenthaltsbereich zu bringen
- Ideal zur Verhinderung der Temperaturschichtung im Heizmodus
- Ausrichtung der Einströmung kann variiert werden, Neigungswinkel bis zu 30°
- Wand-, Decken- oder Brüstungsmontage
- Weitwurfdüse aus Aluminium, lackiert in weiß RAL 9003 matt 30%
-
Befestigung:
- AR 190: durch Verschrauben auf rechteckigem Kanal oder Anschlusskasten
- AR 190 C: wird mit einer Manschette für den Anschluss an Rundrohr geliefert

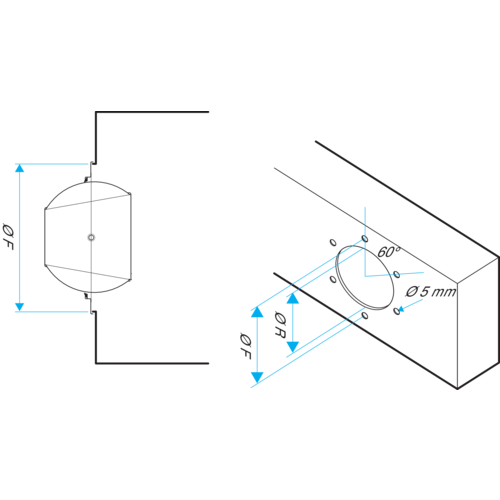

Die Weitwurfdüse AR 190 kann an der Wand, an der Decke oder am Boden in der Brüstung montiert werden. Die Befestigung erfolgt mit sichtbaren Schraubbefestigungen auf rechteckigen Kanälen oder auf einem Anschlusskasten. Schraubabdeckungen für unsichtbare Befestigung sind standardmäßig enthalten. Das Modell AR 190C wird mit einer Manschette für den Anschluss an Rundrohr geliefert.

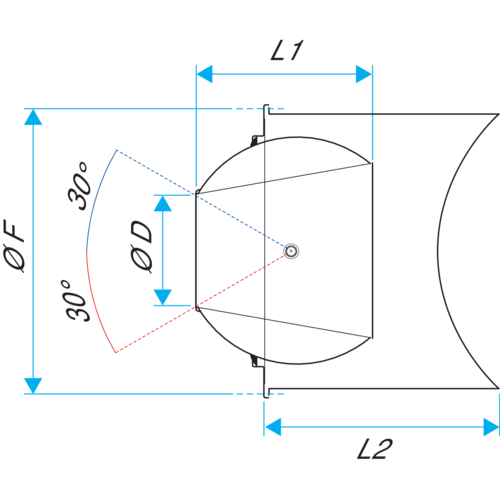

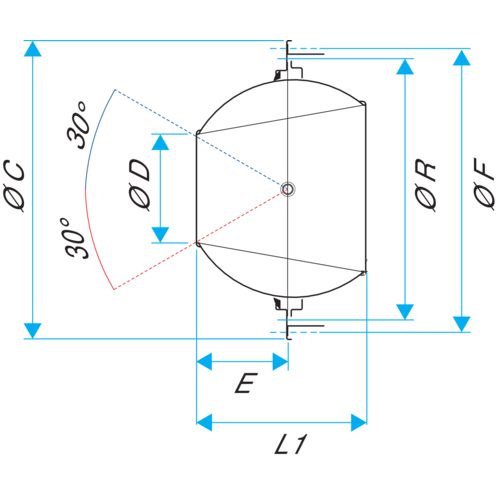

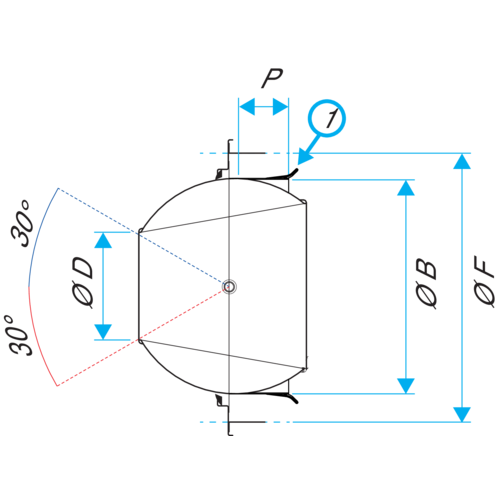

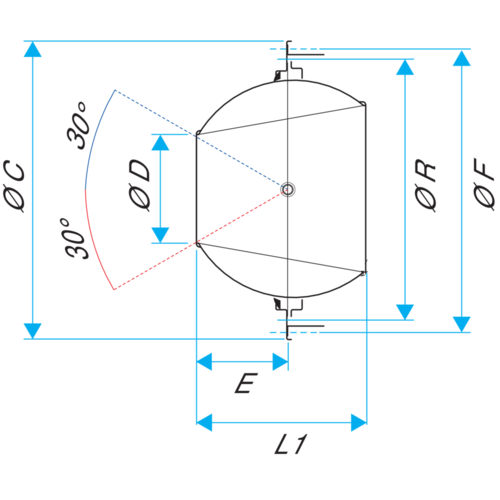

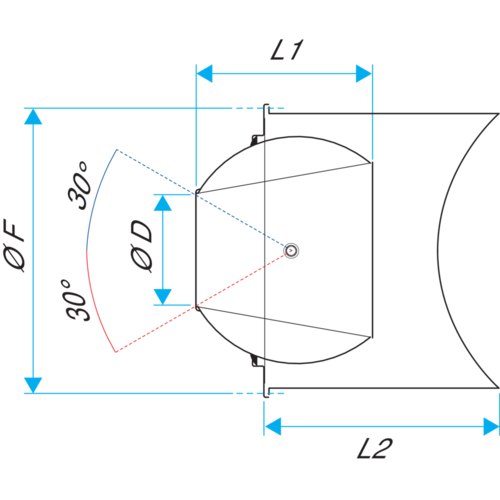

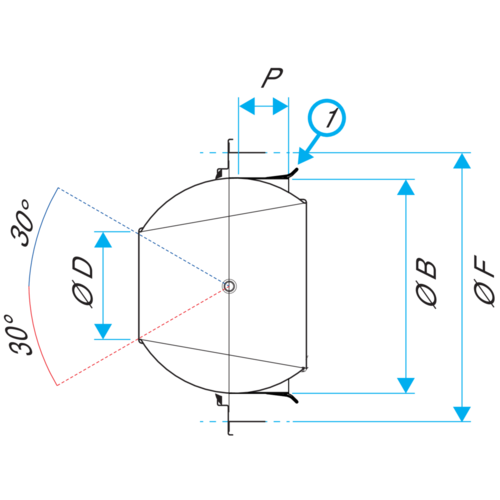

| Artikel | E (mm) | L1 (mm) | L2 (mm) | P (mm) | Ø (mm) | Ø B (mm) | Ø C (mm) | Ø D (mm) | Ø F (mm) | Ø R (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| A11003026 - AR 190 Ø160 / TYPE 80 | 52 |
118 |
200 |
50 |
160 |
158 |
249 |
80 |
226 |
205 |
| A11003027 - AR 190 Ø200 / TYPE 110 | 82 |
140 |
300 |
50 |
200 |
198 |
289 |
110 |
266 |
250 |
| A11003028 - AR 190 Ø315 / TYPE 150 | 128 |
220 |
300 |
50 |
300 |
313 |
389 |
150 |
366 |
352 |
| A11003029 - AR 190 Ø400 / TYPE 200 | 172 |
275 |
350 |
50 |
400 |
398 |
489 |
200 |
466 |
452 |
| A11003030 - AR 190 Ø400 / TYPE 230 | 130 |
265 |
350 |
50 |
400 |
398 |
489 |
230 |
466 |
452 |
| A11003016 - AR 190C Ø160 / TYPE 80 | 52 |
118 |
200 |
50 |
160 |
158 |
249 |
80 |
226 |
205 |
| A11003017 - AR 190C Ø2000 / TYPE 110 | 82 |
140 |
300 |
50 |
200 |
198 |
289 |
110 |
266 |
250 |
| A11003018 - AR 190C Ø315 / TYPE 150 | 128 |
220 |
300 |
50 |
300 |
313 |
389 |
150 |
366 |
352 |
| A11003019 - AR 190C Ø400 / TYPE 200 | 172 |
275 |
350 |
50 |
400 |
398 |
489 |
200 |
466 |
452 |
| A11003020 - AR 190C Ø400 / TYPE 230 | 130 |
265 |
350 |
50 |
400 |
398 |
489 |
230 |
466 |
452 |
