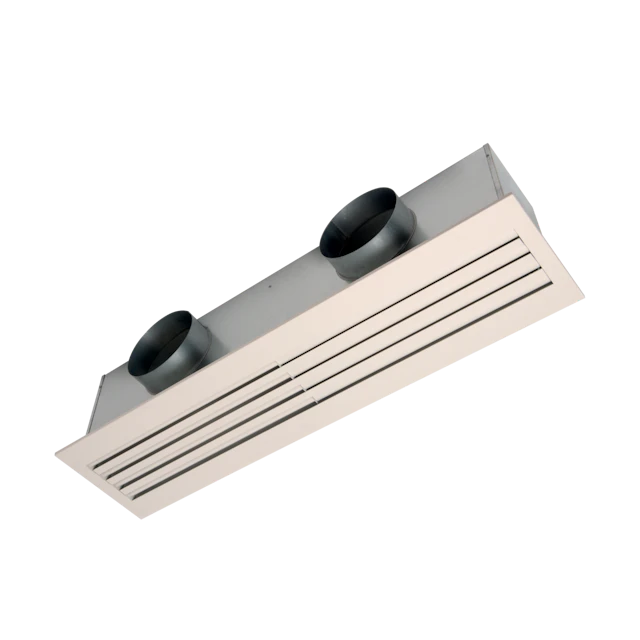

LINED® Combined - Aluminium
Schlitzdurchlässe
Die Luftführung der Zuluftseite kann manuell verändert werden, die Abluftseite besitzt feste Schlitze. Die Luftleitelemente sind in der Mitte jedes Schlitzes positioniert, um eine präzise Luftverteilung durch den Coanda-Effekt zu gewährleisten.
Die verstellbaren Luftleitelemente für die Zuluftvariante können einzeln verstellt werden und sorgen für eine Wurfweite, die mit dem Auslegungsprogramm Selector Koanda 3D berechnet werden kann. Die Abluftvariante hat feststehende Luftleitelemente. Die Abluftvariante ist in einer öffenbaren Version erhältlich, welche die Verwendung eines Filters ermöglicht.
Die Zu- und Abluftführung ist im Anschlusskasten durch eine mittlere Wand getrennt, damit ist eine Leckage von unter 5% gewährleistet.
Gestaltungsvielfalt mit ästhetischem Anspruch bieten die verschiedenen Oberflächen: Die Standardfarbe ist weiß, RAL 9010 matt 30%, pulverbeschichtet. Möglich sind Ausführungen nach RAL-Farbkarte und Design-Versionen, z.B. im Naturstein- oder Metalllook mit dem System AldesArchitect®.
LINED® Combined Schlitzdurchlässe lassen sich auf diese Art und Weise an jede Raumgestaltung und Materialsituation anpassen.
Produktvorteile
- Schlitzdurchlass mit Zuluft und Abluft in einem Element für Gipskartondecke oder Rasterdecke
- Luftleitelemente der Zuluft ohne Werkzeug von außen einstellbar
- Öffenbare Version (optional) für einfachere Reinigung sowie der Nutzung eines Abluftfilters
- Einfache und exakte Auslegung für den Installationsraum mithilfe des Auslegungsprogramms Selector Koanda 3D
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
Es stehen 3 verschiedene Varianten zur Verfügung:
- LINED® Combined Linear - für Gipskartondecken und Wandmontage möglich
- LINED® Combined Slim - für Gipskartondecken und Wandmontage möglich

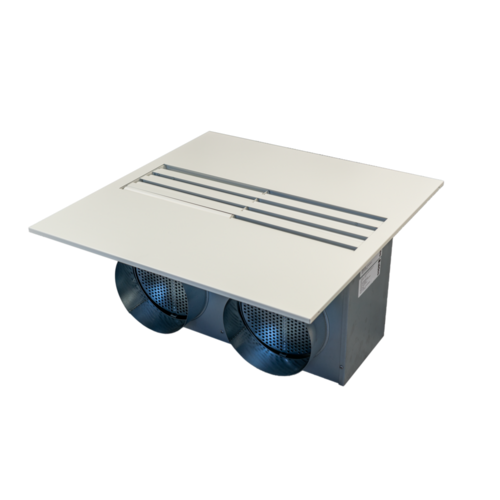

- LINED® Combined TP – für die Montage in der Rasterdecke
Alle 3 Varianten stehen in 2 Versionen zur Verfügung:

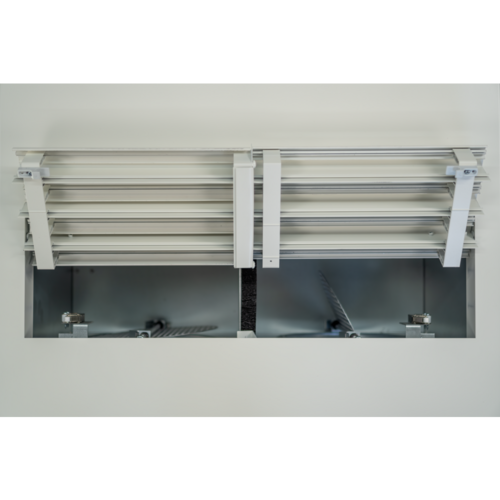

- Öffenbare Version für die Verwendung eines Abluftfilters G4 und für eine leichtere Reinigung. Diese Version verfügt über einen Push/Push-Verschluss, vergleichbar mit einem Tankdeckel am Auto, mit welchem der Schlitzdurchlass geöffnet werden kann.
- Nicht öffenbare Version
Der LINED® Combined Schlitzdurchlass wird mit dem Anschlusskasten an der Decke montiert. Der LINED® Combined Schlitzdurchlass kann auch für die Wandmontage (nicht bei der Variante LINED® Combined TP) verwendet werden.
Ausführung LINED® Combined Linear und LINED® Combined Slim Schlitzdurchlässe
-
LINED® Combined Linear/Slim F:
- nicht öffenbare Version
- 1 - 8 Schlitzreihen möglich
- Länge: 500 - 2.000 mm
-
LINED® Combined Linear/Slim O:
- öffenbare Version für Verwendung eines Abluftfilters G4
- Push/Push-Verschluss
- 3 - 8 Schlitzreihen möglich
- Länge: 500 - 1.500 mm
Ausführung LINED® Combined TP Schlitzdurchlässe
-
LINED® Combined TP F:
- nicht öffenbare Version
- 1 - 8 Schlitzreihen möglich
-
LINED® Combined TP O:
- öffenbare Version für Verwendung eines Abluftfilters G4
- Push/Push-Verschluss
- 3 - 8 Schlitzreihen möglich
- Länge: 500 - 1.500 mm
Die LINED® Combined TP Schlitzdurchlässe sind in folgenden Abmessungen erhältlich:
-
- 600 x 600 mm
- 625 x 625 mm
- 600 x 1.200 mm (für 2 nebeneinanderliegende Rasterfelder)
- 625 x 1.250 mm (für 2 nebeneinanderliegende Rasterfelder)
Alle LINED® Combined Schlitzdurchlässe haben folgende Eigenschaften
- Zuluft: Einzeln, von außen einstellbare Luftleitelemente
- Abluft: feste, nicht einstellbare Luftleitelemente
- Schlitzbreite: 25 mm
- Schlitzdurchlass aus Aluminium, pulverbeschichtet
- Anschlusskasten aus Stahlblech, verzinkt
- Verwendung für Wandmontage möglich
-
Oberflächen:
- Standard: Epoxidlack, RAL 9010 matt 30%
- Spezialfinish Ausführung AldesArchitect® auf Anfrage
-
Befestigung:
- unsichtbare Befestigung S3, von unten zugänglich und einstellbar
- seitliche Befestigung S2 mit selbstschneidenden Schrauben (nur für LINED® Combined TP)

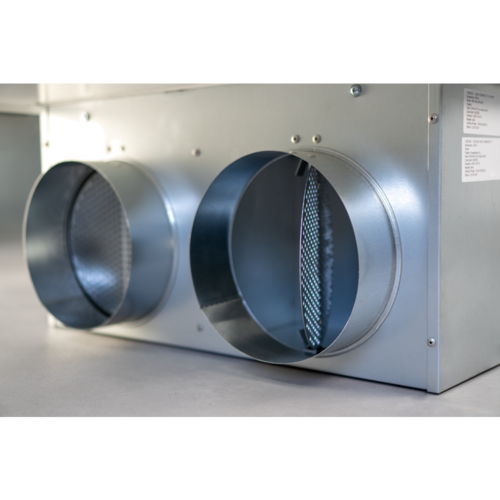

Der Anschlusskasten kann mit folgenden Optionen gewählt werden:
- Anschlussstutzen in Ø 80 bis Ø 315 mm wählbar
- Ein oder mehrere Anschlussstutzen
- Befestigung S3 (verdeckte Befestigung von unten) oder S2 (seitliche Befestigung, nur für LINED® Combined TP)
- Anschlusskasten kürzer als Schlitzdurchlass (bei Platzproblemen in der Decke)
- Schlitzdurchlass am Anschlusskasten montiert
- Drosselklappe im Anschlussstutzen
- Abluftfilter G4 (nur für die Variante Abluft, nur mit der öffenbaren Version möglich)
- Position der Abluft (links oder rechts)
Der Schlitzdurchlass ist für die Deckenmontage vorgesehen, kann aber auch als Wanddurchlass (gilt nicht für LINED® Combined TP) verwendet werden. Bei der Installation an der Wand sollte darauf geachtet werden, dass der Abstand von maximal 30 cm von der Decke bis zur Oberkante des Schlitzdurchlasses eingehalten wird. Andernfalls kann der Coanda-Effekt nicht erzielt werden.

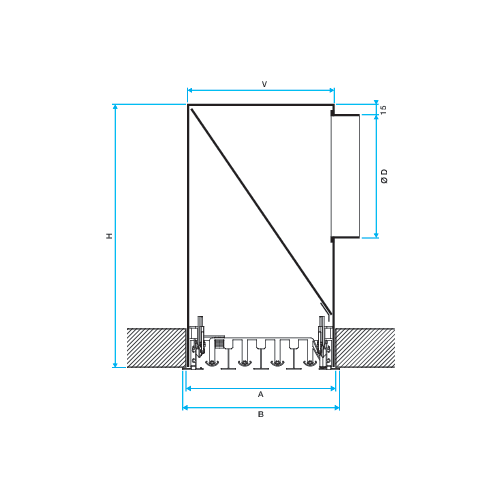

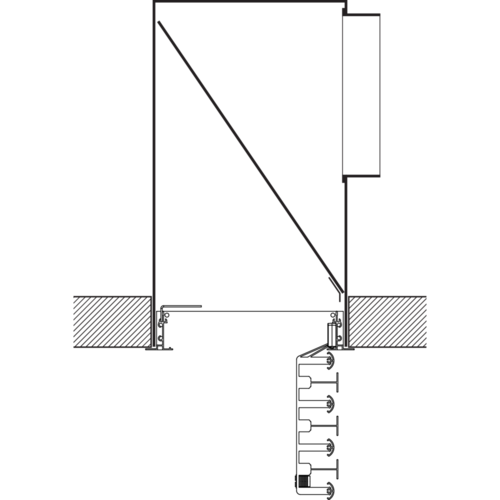

Die Höhe H ergibt sich aus dem Maß des bzw. der Anschlussstutzen +90 mm. Beispiel: bei einem Anschlussstutzen von Ø160 mm ist die Höhe des Anschlusskastens 250 mm.
Alle weiteren Maße ergeben sich aus der gewünschten Länge und der Anzahl der Schlitze.
Mit unserem Auslegungsprogramm Selector Koanda 3D können Sie Ihr aktuelles Projekt auslegen.
Hierzu können Sie alle Räume mit den gewünschten Durchlässen ausstatten und erhalten alle relevanten Daten wie z.B.
- Schalldruckpegel im Aufenthaltsbereich
- mittlere Restgeschwindigkeit im Aufenthaltsbereich
- Wurfweite der Luft
Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm Selector Koanda 3D.
- Effiziente Luftverteilung leicht gemacht
Selector Koanda 3D hebt sich als wegweisende Software für die effiziente Verwaltung von Luftverteilungsprojekten hervor. Dieses fortschrittliche Auslegungsprogramm bietet Ihnen die Werkzeuge, um Ihr Projekt mühelos zu konfigurieren und dabei höchste Präzision und Qualität zu gewährleisten.
- Einfachheit trifft auf Leistung

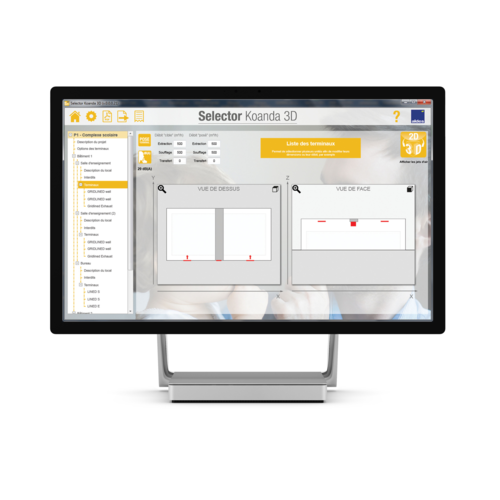

Mit der intuitiven Benutzeroberfläche von Selector Koanda 3D gestaltet sich die Konfiguration von Projekten so einfach wie nie zuvor. Nutzer können schnell und mühelos durch verschiedene Einstellungen und Optionen navigieren, um optimale Luftströmung und Luftqualität zu erreichen.
- Erleben Sie 3D-Präzision

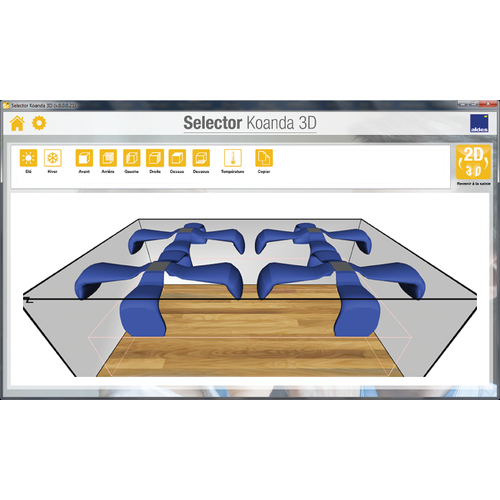

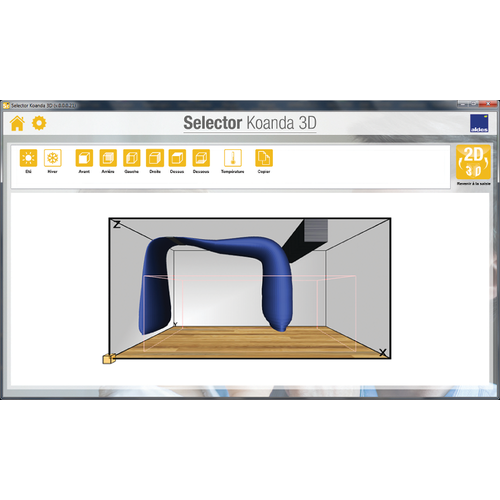

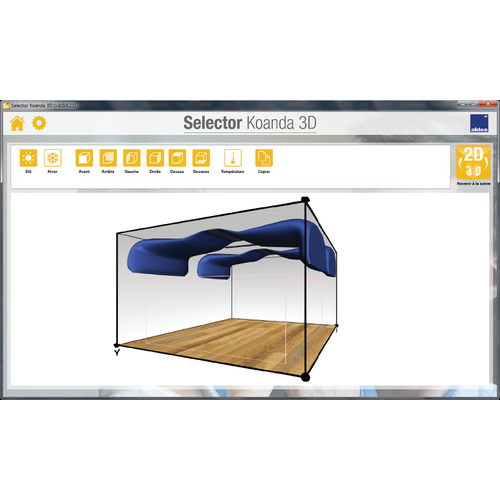

Unsere leistungsstarke 3D-Visualisierung ermöglicht es, die Luftströme, Luftgeschwindigkeiten und Temperaturen im Raum mit beeindruckender Genauigkeit zu verfolgen. So wird sichergestellt, dass Planungen höchsten Ansprüchen gerecht werden.
- Anpassung ohne Grenzen
Selector Koanda 3D ermöglicht die Anpassung von Einstellungen und Eigenschaften während der Projektbearbeitung. Die Software berechnet jede Änderung automatisch neu, um stets aktuelle Ergebnisse zu liefern.
- Realitätsnähe Projektplanung
Durch die Simulation von Hindernissen im Raum können realitätsnahe Entwürfe erstellt werden. Selector Koanda 3D hilft dabei, potenzielle Probleme frühzeitig zu erkennen und zu lösen.
- Zeitsparend und präzise
Egal, ob das gesamte Projekt verwaltet oder lediglich ein Luftdurchlass ausgewählt werden soll – Selector Koanda 3D erlaubt eine effiziente Arbeitsweise und gewährleistet dabei höchste Präzision.
- Zufriedenheit garantiert
Es besteht die Möglichkeit, umfassende technische und grafische Berichte zu erstellen, die eine detaillierte Auflistung sämtlicher Luftdurchlässe und Zubehörkomponenten beinhalten.
- LINED® Combined TP:

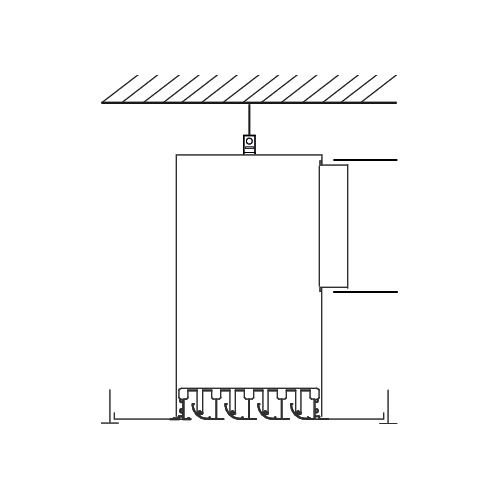

Die S2 Befestigung mit selbstschneidenden Schrauben fixiert den Schlitzdurchlass am Anschlusskasten, die an den Seiten des Anschlusskastens angebracht werden. Dies gewährleistet eine zuverlässige und unauffällige Befestigung.
- LINED® Combined Linear und LINED® Combined Slim:
Die verdeckte Befestigung S3 ist für die Installation in Gipskartondecken. Mit dieser Methode kann der Schlitzdurchlass verdeckt am Anschlusskasten befestigt werden.
- LINED® Combined Linear und LINED® Combined Slim:

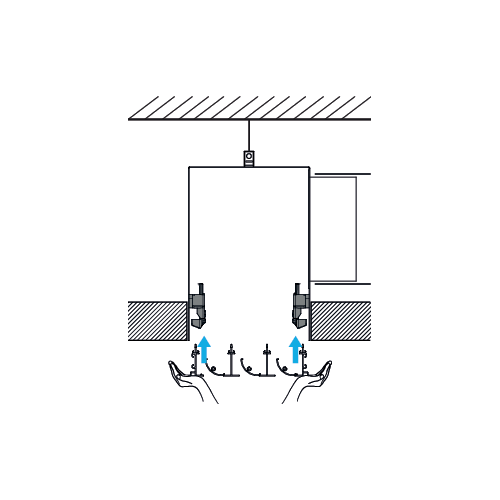

Die Montage der Frontplatte erfolgt durch einfaches Einklicken.
- LINED® Combined Linear und LINED® Combined Slim:

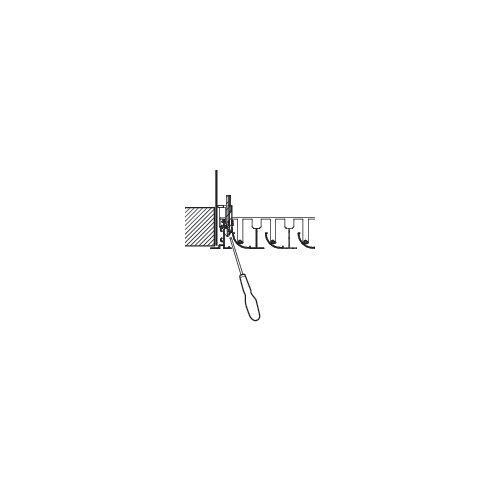

Zur zusätzlichen Sicherung der Frontplatte dienen Schrauben in der verdeckten Befestigung. Bei dieser Art der Befestigung ist das Verdrehen der äußeren Luftleitelemente erforderlich, um eine stabile und zuverlässige Installation zu gewährleisten.
- LINED® Combined Linear und LINED® Combined Slim:
Dies ermöglicht eine unauffällige und dennoch sichere Montage in Gipskartondecken.
