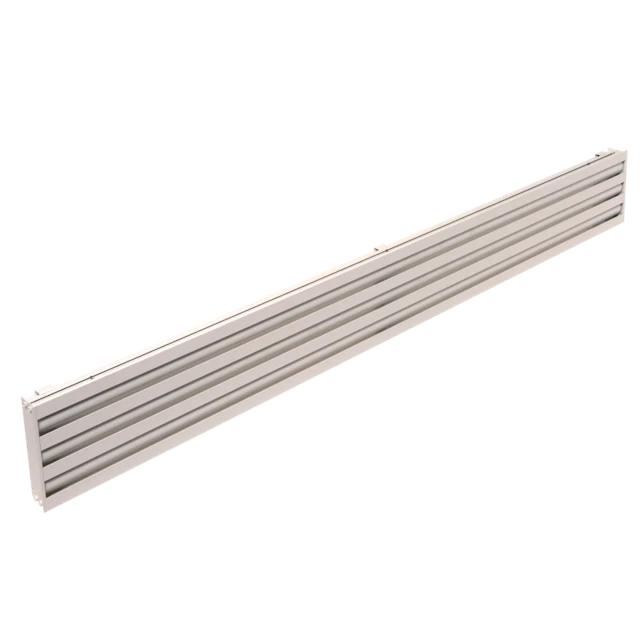

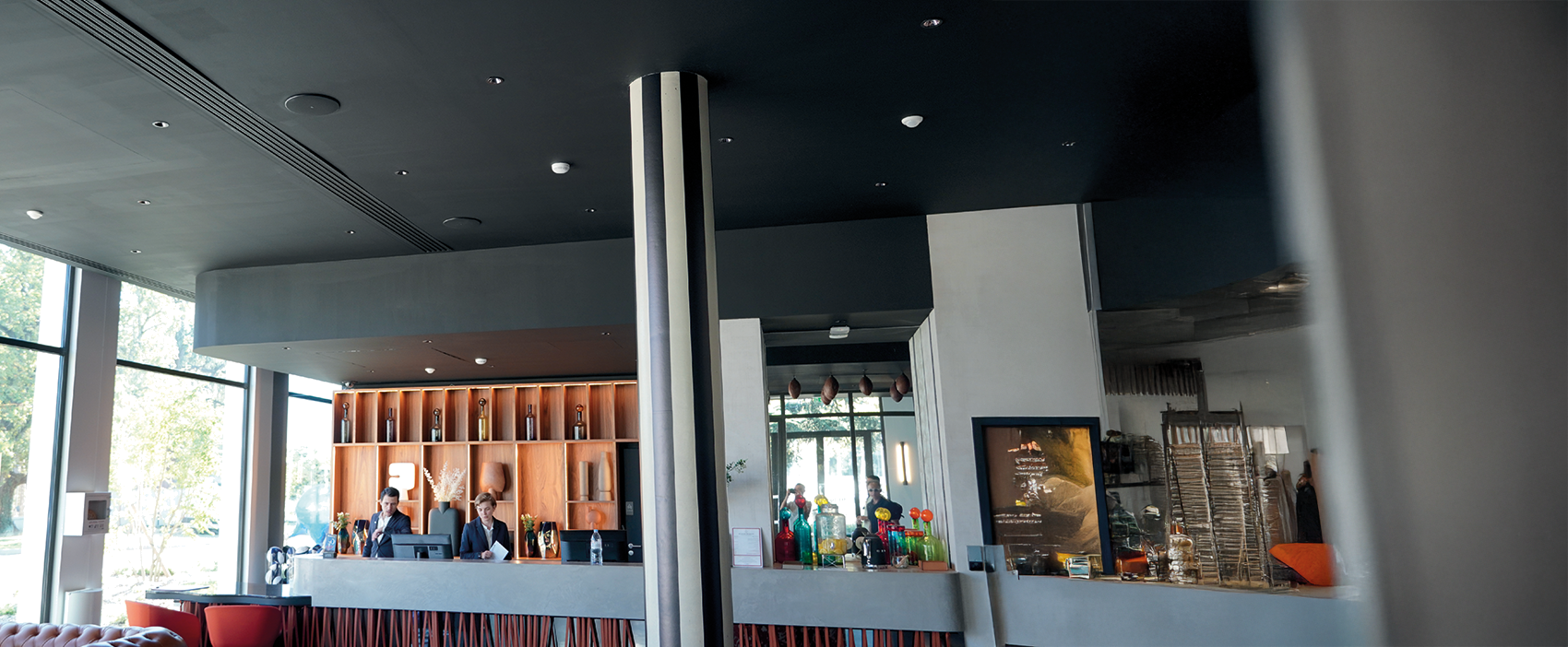

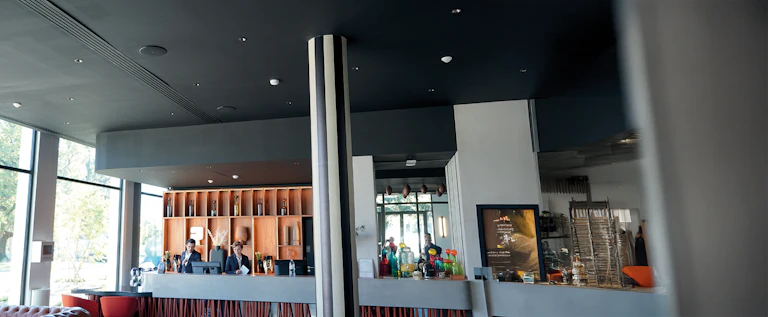

LINED® Slim Schlitzdurchlass
Schlitzdurchlässe
Die Abluftvariante kann optional mit einem Filter G4 ausgestattet werden. Hierzu ist eine von außen öffenbare Version erhältlich, welche durch einen Push/Push-Verschluss, vergleichbar mit einem Tankdeckel am Auto, geöffnet wird.
Gestaltungsvielfalt mit ästhetischem Anspruch bieten die verschiedenen Oberflächen: Die Standardfarbe ist weiß, RAL 9010 matt 30%, pulverbeschichtet, möglich sind Ausführungen nach RAL-Farbkarte und Design-Versionen, z.B. im Naturstein- oder Metalllook mit dem System AldesArchitect®.
LINED® Slim Schlitzdurchlässe lassen sich auf diese Art und Weise an jede Raumgestaltung und Materialsituation anpassen.
Produktvorteile
- Luftleitelemente der Zuluft ohne Werkzeug von außen einstellbar
- Rahmenlose Version für ästhetische Ansprüche an die Integration des Schlitzdurchlasses im Raum
- Öffenbare Version (optional) für einfachere Reinigung sowie der Nutzung eines Abluftfilters
- Einfache und exakte Auslegung für den Installationsraum mithilfe des Auslegungsprogramms Selector Koanda 3D
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
Der LINED® Slim Schlitzdurchlass wird mit dem Anschlusskasten an der Decke montiert. Die verstellbaren Luftleitelemente für die Zuluftvariante können einzeln verstellt werden und sorgen für eine Wurfweite, die mit dem Auslegungsprogramm Selector Koanda 3D berechnet werden kann. Die Abluftvariante hat feststehende Luftleitelemente. Die Abluftvariante ist in einer öffenbaren Version erhältlich, welche die Verwendung eines Filters ermöglicht. Der LINED® Slim Schlitzdurchlass kann auch für die Wandmontage verwendet werden.
-
Zuluft - LINED® Slim S: einzeln, von außen einstellbare Luftleitelemente
- 1 - 8 Schlitzreihen möglich
- Länge: 300 - 2.000 mm
-
Abluft - LINED® Slim E: feste, nicht einstellbare Luftleitelemente
- 1 - 8 Schlitzreihen möglich
- Länge: 300 - 2.000 mm
-
Abluft - LINED® Slim EO: feste, nicht einstellbare Luftleitelemente
- öffenbare Version für Verwendung eines Abluftfilters G4
- Push/Push-Verschluss
- 3 - 8 Schlitzreihen möglich
- Länge: 300 - 1.500 mm
- Schlitzbreite: 25 mm
- Schlitzdurchlass aus Aluminium, pulverbeschichtet
- Anschlusskasten aus Stahlblech, verzinkt
- Verwendung für Wandmontage möglich
-
Oberflächen:
- Eloxiert in Naturfarben
- Epoxidlack, RAL 9010 matt 30%
- Spezialfinish Ausführung AldesArchitect®
-
Befestigung:
- unsichtbare Befestigung S3, von unten zugänglich und einstellbar
Der Anschlusskasten kann mit folgenden Optionen gewählt werden:
- Anschlussstutzen in Ø 80 bis Ø 315 mm wählbar
- Ein oder mehrere Anschlussstutzen
- Option Bandausführung bei Längen über 2.000 mm
- Anschlusskasten kürzer als Schlitzdurchlass (bei Platzproblemen in der Decke)
- Schlitzdurchlass am Anschlusskasten montiert
- Drosselklappe im Anschlussstutzen
- Abluftfilter G4 (nur für die Variante Abluft, nur mit der öffenbaren Version möglich)
Der Schlitzdurchlass ist für die Deckenmontage vorgesehen, kann aber auch als Wanddurchlass verwendet werden. Bei der Installation an der Wand sollte darauf geachtet werden, dass der Abstand von maximal 30 cm von der Decke bis zur Oberkante des Schlitzdurchlasses eingehalten wird. Andernfalls kann der Coanda-Effekt nicht erzielt werden.
Die Höhe H ergibt sich aus dem Maß des bzw. der Anschlussstutzen +90 mm. Beispiel: bei einem Anschlussstutzen von Ø160 mm ist die Höhe des Anschlusskastens 250 mm. Alle weiteren Maße ergeben sich aus der gewünschten Länge und der Anzahl der Schlitze.
Mit unserem Auslegungsprogramm Selector Koanda 3D können Sie Ihr aktuelles Projekt auslegen.
Hierzu können Sie alle Räume mit den gewünschten Durchlässen ausstatten und erhalten alle relevanten Daten wie z.B.
- Schalldruckpegel im Aufenthaltsbereich
- mittlere Restgeschwindigkeit im Aufenthaltsbereich
- Wurfweite der Luft
Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm Selector Koanda 3D.
- Effiziente Luftverteilung leicht gemacht
Selector Koanda 3D hebt sich als wegweisende Software für die effiziente Verwaltung von Luftverteilungsprojekten hervor. Dieses fortschrittliche Auslegungsprogramm bietet Ihnen die Werkzeuge, um Ihr Projekt mühelos zu konfigurieren und dabei höchste Präzision und Qualität zu gewährleisten.
- Einfachheit trifft auf Leistung
Mit der intuitiven Benutzeroberfläche von Selector Koanda 3D gestaltet sich die Konfiguration von Projekten so einfach wie nie zuvor. Nutzer können schnell und mühelos durch verschiedene Einstellungen und Optionen navigieren, um optimale Luftströmung und Luftqualität zu erreichen.
- Erleben Sie 3D-Präzision
Unsere leistungsstarke 3D-Visualisierung ermöglicht es, die Luftströme, Luftgeschwindigkeiten und Temperaturen im Raum mit beeindruckender Genauigkeit zu verfolgen. So wird sichergestellt, dass Planungen höchsten Ansprüchen gerecht werden.
- Anpassung ohne Grenzen
Selector Koanda 3D ermöglicht die Anpassung von Einstellungen und Eigenschaften während der Projektbearbeitung. Die Software berechnet jede Änderung automatisch neu, um stets aktuelle Ergebnisse zu liefern.
- Realitätsnähe Projektplanung
Durch die Simulation von Hindernissen im Raum können realitätsnahe Entwürfe erstellt werden. Selector Koanda 3D hilft dabei, potenzielle Probleme frühzeitig zu erkennen und zu lösen.
- Zeitsparend und präzise
Egal, ob das gesamte Projekt verwaltet oder lediglich ein Luftdurchlass ausgewählt werden soll – Selector Koanda 3D erlaubt eine effiziente Arbeitsweise und gewährleistet dabei höchste Präzision.
- Zufriedenheit garantiert
Es besteht die Möglichkeit, umfassende technische und grafische Berichte zu erstellen, die eine detaillierte Auflistung sämtlicher Luftdurchlässe und Zubehörkomponenten beinhalten.
Die verdeckte Befestigung S3 ist für die Installation in Gipskartondecken. Mit dieser Methode kann der Schlitzdurchlass verdeckt am Anschlusskasten befestigt werden.
Die Montage der Frontplatte erfolgt durch einfaches Einklicken.
Zur zusätzlichen Sicherung der Frontplatte dienen Schrauben in der verdeckten Befestigung. Bei dieser Art der Befestigung ist das Verdrehen der äußeren Luftleitelemente erforderlich, um eine stabile und zuverlässige Installation zu gewährleisten.
Dies ermöglicht eine unauffällige und dennoch sichere Montage in Gipskartondecken.
