SR 145 Tellerventil
Tellerventile

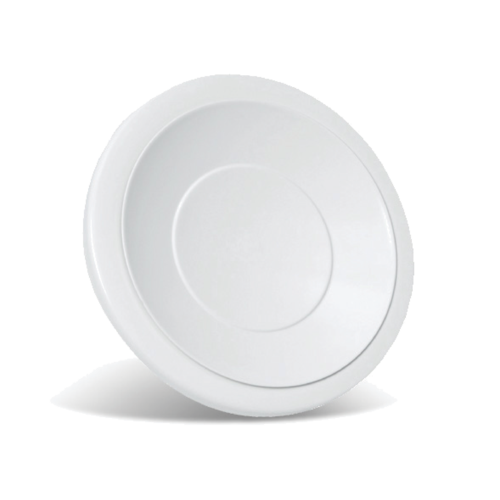

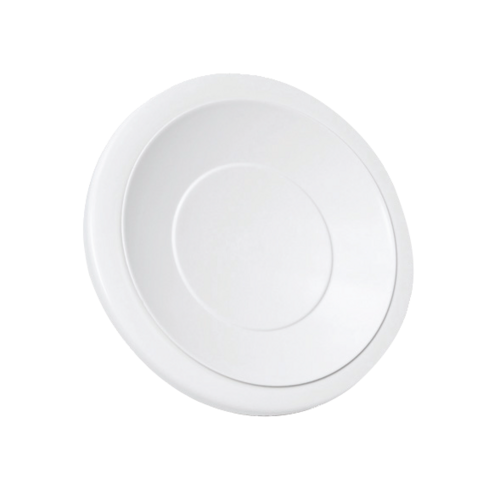

SR 145 ist ein Tellerventil für Zuluft in weiß, RAL 9003 matt 30% für Wand- und Deckenmontage.
SR 145 Tellerventil
Das Tellerventil SR 145 ist für die Anwendung in der Zuluft geeignet und kann in der Decke und in der Wand installiert werden. Die Einstellung der gewünschten Luftmenge erfolgt durch einen verstellbaren Kern, der nach der Einstellung mit einer Kontermutter fixiert wird.
Die Befestigung erfolgt mit einem beigefügten Einbaurahmen, für den Einbau in Gipskartondecken ist optional ein separater Einbaurahmen erhältlich.
Die Befestigung erfolgt mit einem beigefügten Einbaurahmen, für den Einbau in Gipskartondecken ist optional ein separater Einbaurahmen erhältlich.
Produktvorteile
- Für Zuluft geeignet
- Wand- und Deckenmontage
- Befestigung mit beigefügtem Einbaurahmen
- Einbaurahmen für Gipskartondecken optional erhältlich
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
Das Tellerventil SR 145 verfügt über einen einstellbaren Kern, um den Luftstrom vor Ort anzupassen. Die Einstellung der gewünschten Luftmenge erfolgt durch einen verstellbaren Kern, der nach der Einstellung mit einer Kontermutter fixiert wird.
- verzinktes Stahlblech mit Epoxidlack, weiß, RAL 9003 matt 30%
- Luftmenge einstellbar und mit Kontermutter arretierbar
- Befestigung mit beigefügtem Einbaurahmen
Wand- oder Deckenmontage, Befestigung mit einem beigefügten Einbaurahmen, Einbau in Gipskartondecken mit optionalem Einbaurahmen.

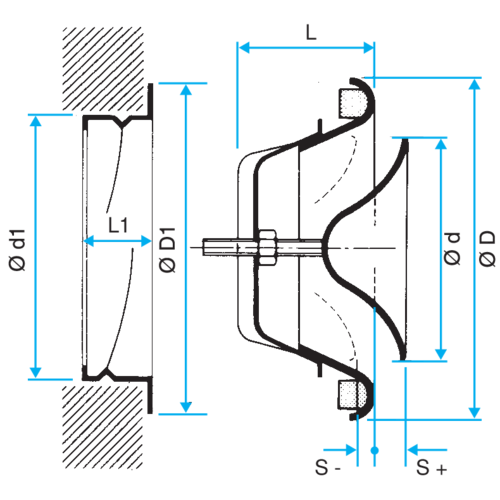

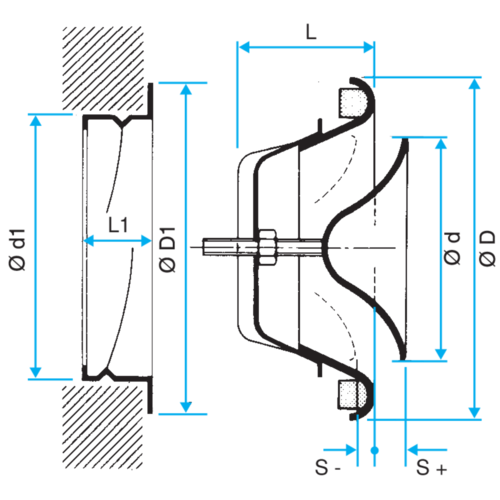

| Artikel | L (mm) | L1 (mm) | L2 (mm) | P1 (mm) | Ø A (mm) | Ø D (mm) | Ø Anschluss (mm) |
|---|---|---|---|---|---|---|---|
| A11052204 - SR 145 Ø100 | 47 |
50 |
130 |
62 |
100 |
137 |
100 |
| A11052205 - SR 145 Ø125 | 49 |
50 |
130 |
62 |
125 |
161 |
125 |
| A11052206 - SR 145 Ø160 | 60 |
50 |
130 |
62 |
160 |
218 |
160 |
| A11052207 - SR 145 Ø200 | 75 |
50 |
130 |
62 |
200 |
248 |
200 |
| Artikel | Komfortluftmenge (m³/h) für Lw < 35 dB(A) |
|---|---|
| A11052204 - SR 145 Ø100 | 80 |
| A11052205 - SR 145 Ø125 | 100 |
| A11052206 - SR 145 Ø160 | 150 |
| A11052207 - SR 145 Ø200 | 190 |
