AG 638 Wetterschutzgitter
Wetterschutzgitter
Das Wetterschutzgitter ist zur direkten Montage in der Außenwand vorgesehen, der Rahmen ist bereits vorgebohrt. Ein Einbaurahmen aus verzinktem Stahlblech ist optional erhältlich.
Die Wetterschutzgitter verfügen über ein Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl, optional ist das Vogelschutzgitter auch in Edelstahl lieferbar. Ein Insektenschutzgitter mit quadratischen Maschen 1 x 1 x Ø0,4 mm aus verzinktem Stahl ist ebenfalls optional lieferbar.
Das Wetterschutzgitter wird standardmäßig in Aluminium Natur geliefert. Auf Wunsch steht eine Lackierung in RAL-Farben zur Verfügung.
Produktvorteile
- Rahmen und Lamellen aus Aluminium
- Vorgebohrter Rahmen
- Mit Vogelschutzschutzgitter
- Insektenschutzgitter optional verfügbar
- Auf Wunsch in lackierter Ausführung lieferbar
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen

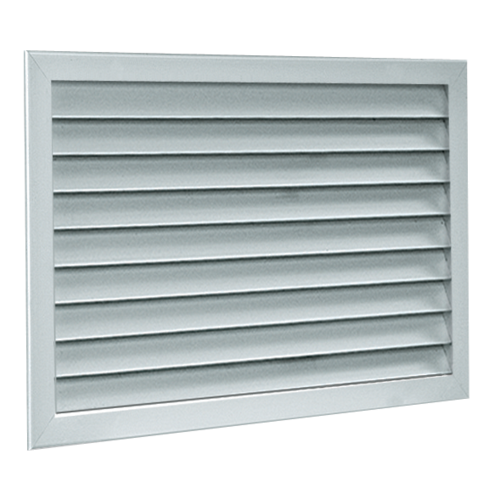

Das rechteckige Wetterschutzgitter AG 638 aus Aluminium ermöglicht die Einbringung von Außen- und Fortluft über die Fassade. Die schräg angeordneten Lamellen verhindern, dass Regen eindringen kann. Das Vogelschutzgitter verhindert das Eindringen von Vögeln und Kleintieren.
- Horizontal angeordnete Lamellen, Neigung 45°
- Lamellenabstand: 40 mm
- Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl
- Oberfläche aus eloxiertem Aluminium
- Abmessungsbereich: von 200 x 200 bis 1.200 x 1.200 mm in 100 mm Schritten in Länge und Breite
- Außenwandmontage
- Direkte Befestigung im Mauerwerk oder in einem eigens vorgesehenen Einbaurahmen
- Einbaurahmen und Gitter werden an der Vorderseite vorgebohrt ausgeliefert

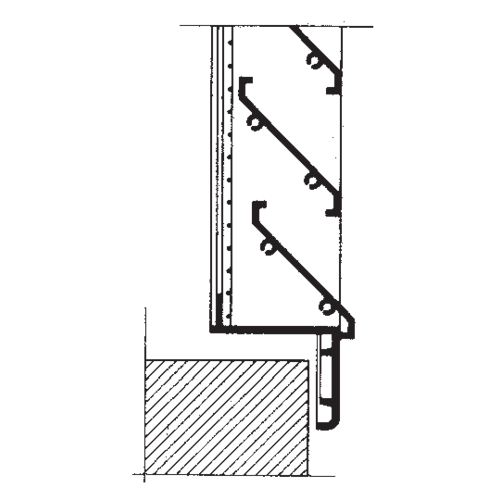

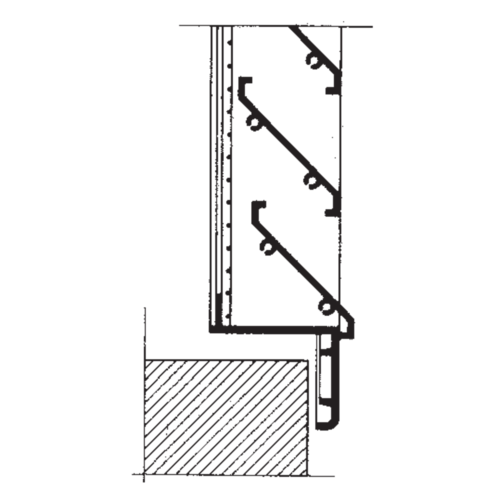

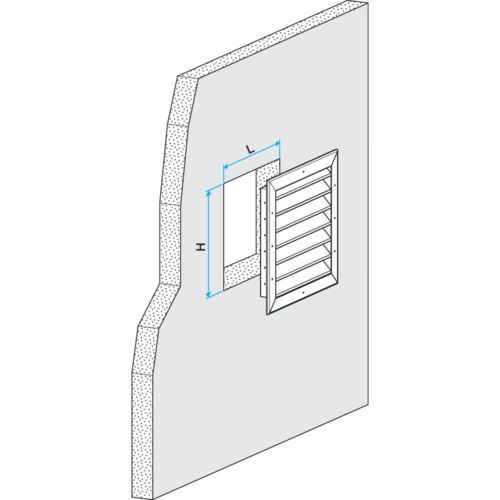

● Das erste Bild zeigt die Maßangaben bei einem Einbau ohne Einbaurahmen ● Das zweite Bild zeigt die Maßangaben bei Verwendung eines Einbaurahmens ● Im dritten Bild ist eine Detailansicht vom Einbau mit Einbaurahmen zu sehen
| Artikel | H (mm) | L (mm) |
|---|---|---|
| A11052334 - Wetterschutzgitter AG 638, BxH: 300 x 400 mm | 400 |
300 |
| A11052335 - Wetterschutzgitter AG 638, BxH: 300 x 600 mm | 600 |
300 |
| A11052336 - Wetterschutzgitter AG 638, BxH: 400 x 400 mm | 400 |
400 |
| A11052337 - Wetterschutzgitter AG 638, BxH: 400 x 600 mm | 600 |
400 |
| A11052338 - Wetterschutzgitter AG 638, BxH: 500 x 600 mm | 600 |
500 |
| A11052339 - Wetterschutzgitter AG 638, BxH: 500 x 800 mm | 800 |
500 |
| A11052340 - Wetterschutzgitter AG 638, BxH: 600 x 400 mm | 400 |
600 |
| A11052341 - Wetterschutzgitter AG 638, BxH: 600 x 600 mm | 600 |
600 |
| A11052342 - Wetterschutzgitter AG 638, BxH: 600 x 800 mm | 800 |
600 |
| A11052343 - Wetterschutzgitter AG 638, BxH: 600 x 1.000 mm | 1000 |
600 |
| A11052344 - Wetterschutzgitter AG 638, BxH: 800 x 800 mm | 800 |
800 |
| A11052345 - Wetterschutzgitter AG 638, BxH: 800 x 1.000 mm | 1000 |
800 |
| A11052346 - Wetterschutzgitter AG 638, BxH: 1.000 x 1.200 mm | 1200 |
1000 |
| A11003254 - AG 638, konfigurierbar | 600-2000 |
600-2000 |

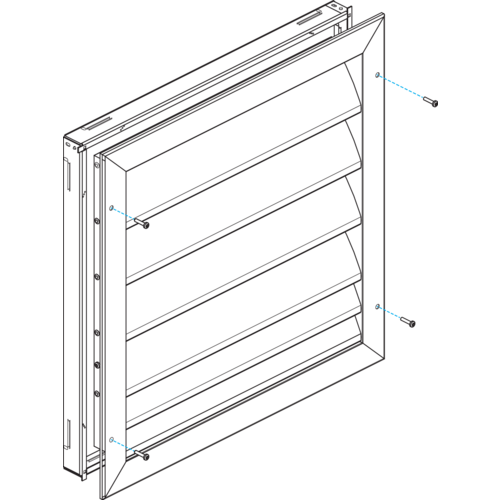

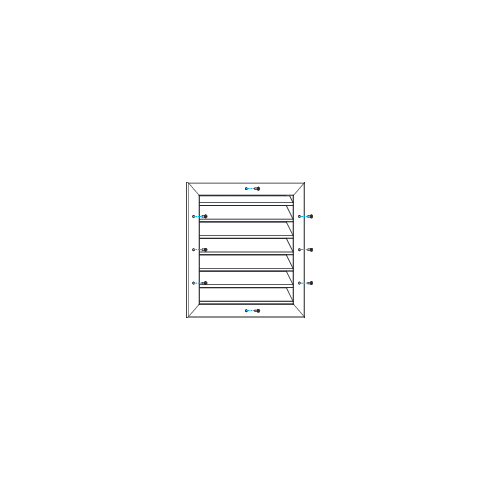

- Anbringung durch Montage in der Wand (F1 Befestigung)
Das Wetterschutzgitter anhand von vorgebohrten Löchern, die von den Abmessungen des ausgewählten Wetterschutzgitters abhängig sind, im Mauerwerk verschrauben.

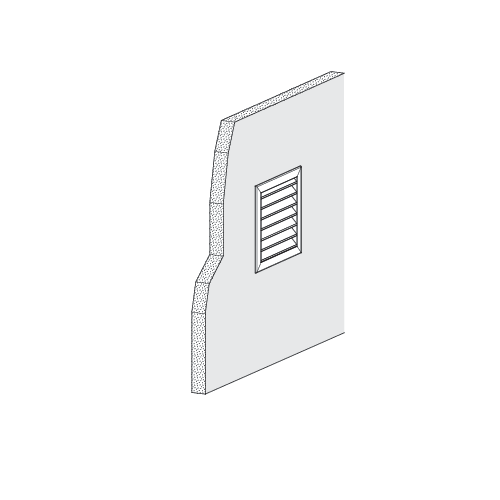

- Anbringung durch Mauerfahnen in der Wand (F2 Befestigung)
Das Gitter auf Höhe der Maueröffnung positionieren und an der Wand befestigen. Die Befestigung ist unsichtbar und vermeidet die Gefahr der Beschädigung des Mauerwerks.
-

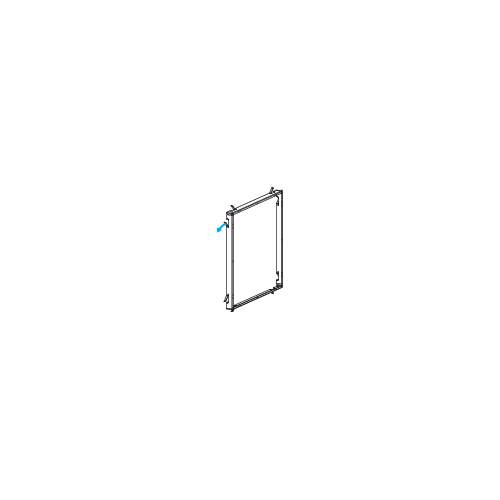

Anbringung mit Einbaurahmen (F10 Befestigung - Variante 1)
- Das Wetterschutzgitter vom Einbaurahmen demontieren
- Den Einbaurahmen mithilfe der zuvor ausgeschnittenen Mauerfahnen des Einbaurahmens montieren durch Einzementieren
-

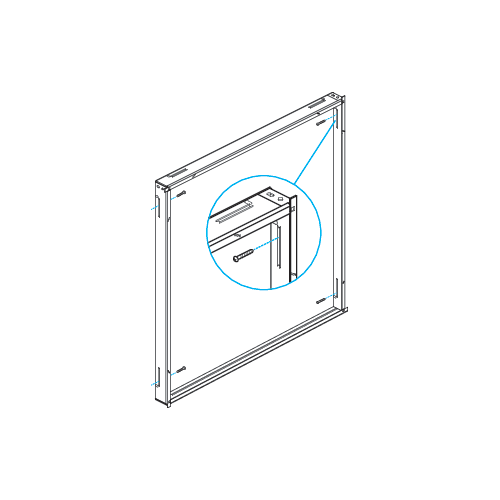

Anbringung mit Einbaurahmen (F10 Befestigung - Variante 2)
- Das Wetterschutzgitter vom Einbaurahmen demontieren
- Den Einbaurahmen montieren durch Verschrauben im Mauerwerk (Schrauben nicht bereitgestellt)
- Das Wetterschutzgitter wieder am Einbaurahmen montieren
