AR 637 Wetterschutzgitter
Wetterschutzgitter
AR 637 Wetterschutzgitter
Wetterschutzgitter
Wetterschutzgitter AR 637 mit 20 bzw. 50 mm Lamellenabstand, Durchmesser 125 bis 630 mm.
AR 637 Wetterschutzgitter

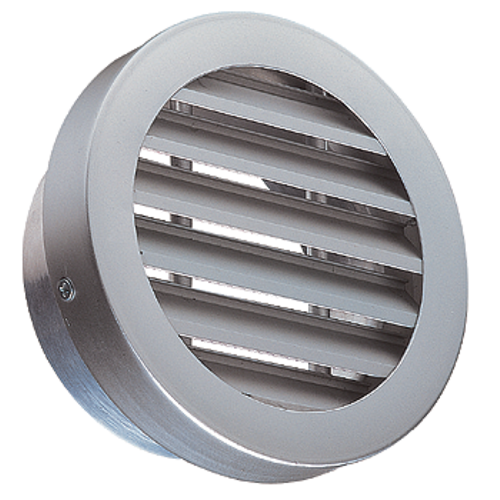

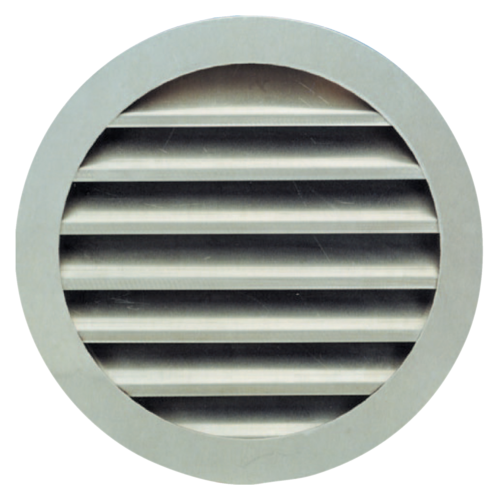

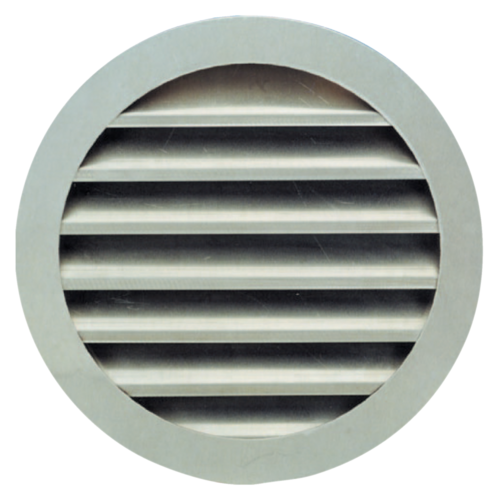

Die Wetterschutzgitter der Serie AR 637 in runder Bauform verfügen über einen Rahmen und horizontalen Lamellen aus extrudiertem Aluminium.
Die Lamellen haben eine Neigung von 45°, der Abstand der Lamellen beträgt:
- 20 mm bei Ø125 bis 315 mm
- 50 mm bei Ø400 bis 630 mm
Das Wetterschutzgitter ist zur direkten Montage in der Außenwand vorgesehen.
- Ø125 bis 315 mm: unsichtbare Befestigung durch seitliche Schrauben im Rahmen
- Ø400 bis 630 mm: sichtbare Befestigung, der Rahmen ist bereits vorgebohrt
Die Wetterschutzgitter verfügen über ein Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl, optional ist das Vogelschutzgitter auch in Edelstahl lieferbar. Für die Durchmesser Ø125 bis 315 mm ist ein Insektenschutzgitter aus verzinktem Stahl ist optional lieferbar.
Das Wetterschutzgitter wird standardmäßig in Aluminium Natur geliefert. Auf Wunsch steht eine Lackierung in RAL-Farben zur Verfügung.
Die Lamellen haben eine Neigung von 45°, der Abstand der Lamellen beträgt:
- 20 mm bei Ø125 bis 315 mm
- 50 mm bei Ø400 bis 630 mm
Das Wetterschutzgitter ist zur direkten Montage in der Außenwand vorgesehen.
- Ø125 bis 315 mm: unsichtbare Befestigung durch seitliche Schrauben im Rahmen
- Ø400 bis 630 mm: sichtbare Befestigung, der Rahmen ist bereits vorgebohrt
Die Wetterschutzgitter verfügen über ein Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl, optional ist das Vogelschutzgitter auch in Edelstahl lieferbar. Für die Durchmesser Ø125 bis 315 mm ist ein Insektenschutzgitter aus verzinktem Stahl ist optional lieferbar.
Das Wetterschutzgitter wird standardmäßig in Aluminium Natur geliefert. Auf Wunsch steht eine Lackierung in RAL-Farben zur Verfügung.
Produktvorteile
- Rahmen und Lamellen aus Aluminium
- Unsichtbare Befestigung Ø125 bis 315 mm
- Vorgebohrter Rahmen Ø400 bis 630 mm
- Mit Vogelschutzschutzgitter
- Insektenschutzgitter optional verfügbar für Ø125 bis 315 mm
- Auf Wunsch in lackierter Ausführung lieferbar
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen
Das runde Gitter AR 637 aus Aluminium ermöglicht die Einbringung von Außen- und Fortluft über die Fassade. Die schräg angeordneten Lamellen verhindern, dass Regen eindringen kann. Das Vogelschutzgitter verhindert das Eindringen von Vögeln und Kleintieren.
- Horizontal angeordnete Lamellen, Neigung 45°
-
Lamellenabstand:
- 20 mm bei Ø125 bis 315 mm
- 50 mm bei Ø400 bis 630 mm
- Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl
- Oberfläche aus eloxiertem Aluminium
- Baugrößen: Ø125 – 630 mm
- Wandmontage
- Ø125 bis 315 mm: unsichtbare Befestigung durch seitliche Schrauben im Rahmen
- Ø400 bis 630 mm: sichtbare Befestigung, der Rahmen ist bereits vorgebohrt
| Artikel | Ø A (mm) | Ø D (mm) |
|---|---|---|
| A11002506 - AR637 Ø160, konfigurierbar | 200 |
160 |
| A11002507 - AR637 Ø200, konfigurierbar | 250 |
200 |
| A11002508 - AR637 Ø250, konfigurierbar | 315 |
250 |
| A11002509 - AR637 Ø315, konfigurierbar | 385 |
315 |
| A11002505 - AR637 Ø125, konfigurierbar | 160 |
125 |
| A11052240 - AR637 Ø125, Standard | 160 |
125 |
| A11052241 - AR637 Ø160, Standard | 200 |
160 |
| A11052242 - AR637 Ø200, Standard | 250 |
200 |
| A11052243 - AR637 Ø250, Standard | 315 |
250 |
| A11052244 - AR637 Ø315, Standard | 385 |
315 |
| A11052260 - AR637 Ø400, Standard | 450 |
400 |
| A11052261 - AR637 Ø400, Standard | 500 |
450 |
| A11052262 - AR637 Ø500, Standard | 550 |
500 |
| A11052263 - AR637 Ø560, Standard | 610 |
560 |
| A11052264 - AR637 Ø630, Standard | 680 |
630 |
| Artikel | Komfortvolumenstrom für Lw bei 40 dB(A) (m³/h) |
|---|---|
| A11002506 - AR637 Ø160, konfigurierbar | 360 |
| A11002507 - AR637 Ø200, konfigurierbar | 440 |
| A11002508 - AR637 Ø250, konfigurierbar | 620 |
| A11002509 - AR637 Ø315, konfigurierbar | 930 |
| A11002505 - AR637 Ø125, konfigurierbar | 190 |
| A11052240 - AR637 Ø125, Standard | 190 |
| A11052241 - AR637 Ø160, Standard | 360 |
| A11052242 - AR637 Ø200, Standard | 440 |
| A11052243 - AR637 Ø250, Standard | 620 |
| A11052244 - AR637 Ø315, Standard | 930 |
| A11052260 - AR637 Ø400, Standard | 1300 |
| A11052261 - AR637 Ø400, Standard | 1650 |
| A11052262 - AR637 Ø500, Standard | 2100 |
| A11052263 - AR637 Ø560, Standard | 2500 |
| A11052264 - AR637 Ø630, Standard | 3200 |

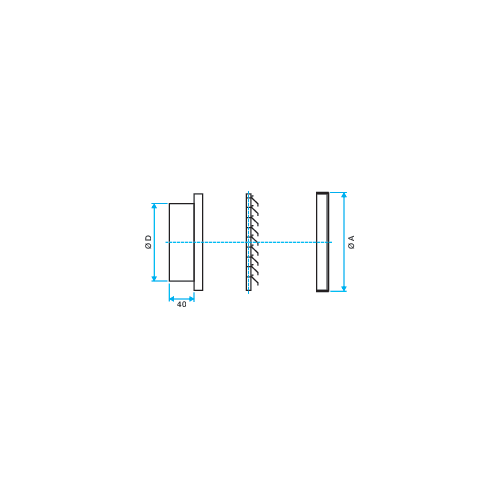

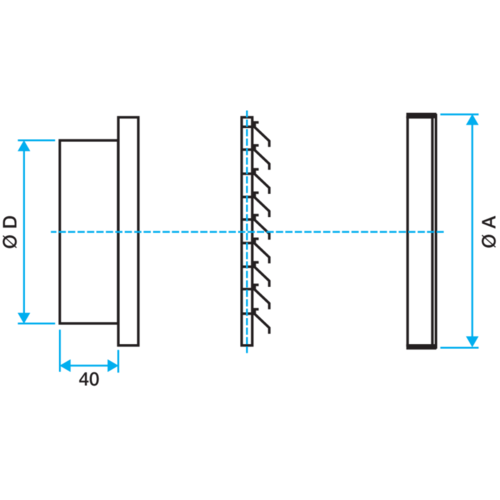

- Wetterschutzgitter AR 637 von Ø125 bis 315 mm

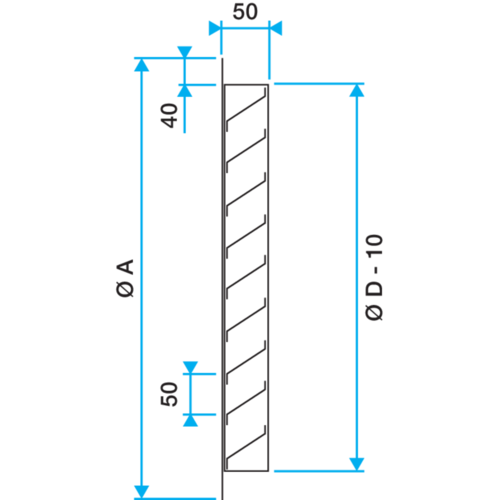

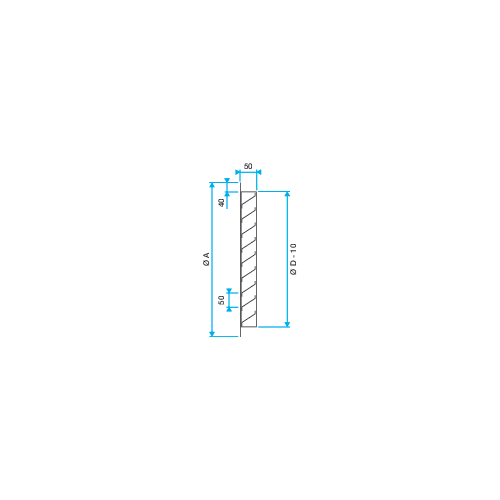

- Wetterschutzgitter AR 637 von Ø400 bis 630 mm
