CX3000

• Neubau

• Renovierung

• Büro- und Gewerbeimmobilien

• Bildungseinrichtungen

• 6 verschiedene CX3000 Modelle von 500 bis 3.280 m³/h

• Gegenstrom-Monoblock-Einheiten

• Hängende Konstruktion mit doppelwandigen Platten

• Außenbeschichtung: Aluzink AZ185: Korrosionsklasse C4

• 50 mm Ilsoierung aus Mineralwolle, Dichte 70 kg/m³

• EN1886 Werte: D2, L2/L2, T2, TB3, F9

• EC-Motor mit hocheffizientem B-Laufrad Metall / Komposit

• Einfache Wartung und Zugriff: Türen mit Scharnieren oder Schiebetüren als Zubehör

• Hochleistungs-Wärmetauscher

• Modulierender Bypass

• Filteroptionen für optimierte Luftqualität:

  • ISO ePM10 50% (M5)

  • ISO ePM1 50% (F7)

  • ISO ePM1 80% (F9), als 2. Filterstufe im separaten Gehäuse als Zubehör erhältlich

• EXcon Regelung

  • Konstante Geschwindigkeit

  • Mehrstufig

  • Konstanter Druck

  • 0-10V

• Konfiguration und Überwachung über

  • Verdrahtete HMI-Fernbedienung

  • Option: Webserver und BMS-Kommunikation über Modbus RTU / RS485, BACnet MSTP / BACnet IP Protokoll

  • Option: Webserver und BMS-Kommunikation über Bridge zu Modbus TCP/IP oder LON-Protokoll

• EXcon Regelung:

  • Konstante Geschwindigkeit

  • Konstante Luftmenge

  • Konstanter Druck

  • Luftmessung über CO2/VOC Sensor (0-10V Signal)

  • Kontrollierter Druck

  • Integrierte Uhr: Betriebsstunden können über eine Zeitschaltuhr kontrolliert werden

  • Fernbedienung über ein Kabel

  • BMS Kommunikation über Modbus RTU und BACnet TCP/IP Protokolle

  • Konstante Luftgeschwindigkeit (CAV)

  • Variable Luftgeschwindigkeit (VAV)

  • Luftstromregelung - bedarfsabhängig (DCV) mit Hilfe eines CO2/VOC Sensors (0-10V Signal)

  • Option: Eingebauter Webserver

  • Option: BMS Kommunikation über Modbus RTU/RS485, Modbus TCP/IP, BACnet, MSTP / BACnet IP

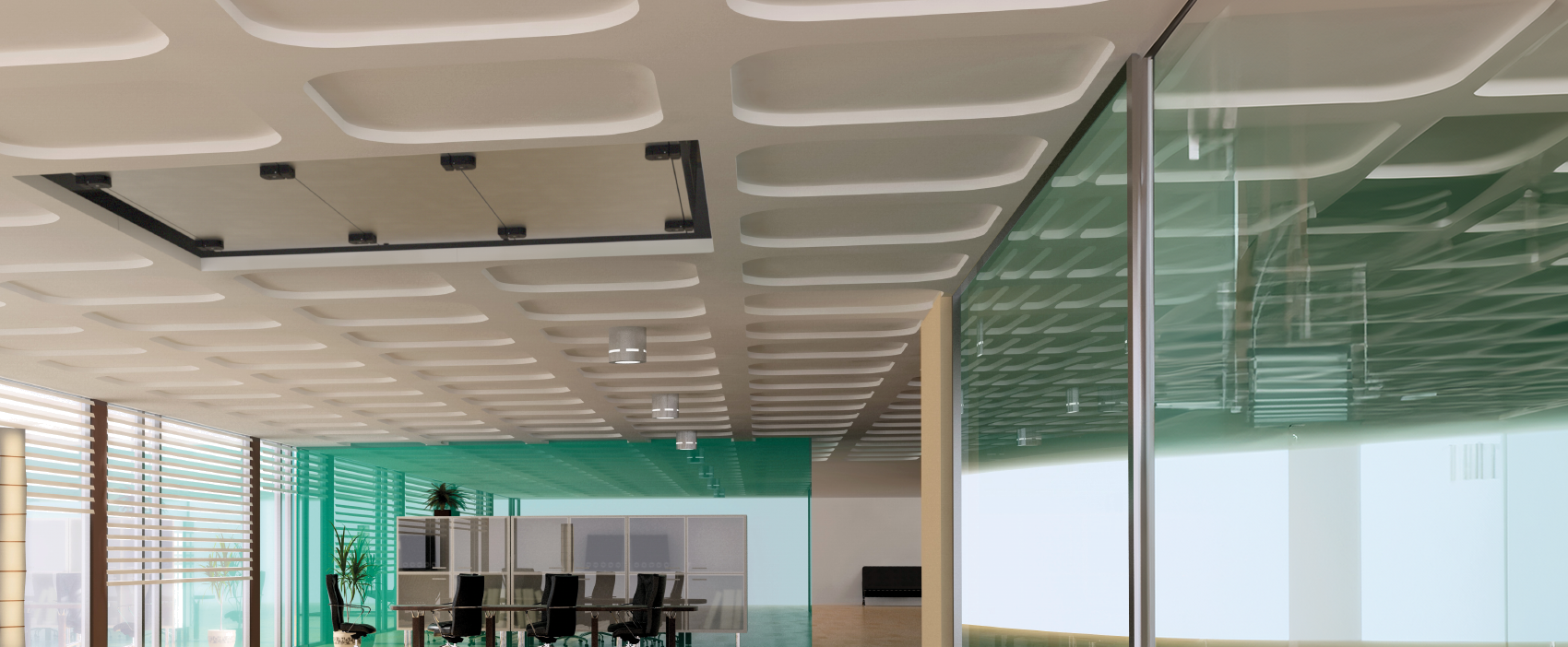

• Montage unter der Decke oder in der Zwischendecke

• Für runde oder rechteckige Kanalmontage

• Erhältlich in linker und rechter Ausführung

Das Gehäuse ist aus 0,8 mm starkem verzinktem Stahl der Korrosionsklasse C4 gemäß EN/ISO12944-2 mit einer Dämmstoffdicke aus 50 mm Mineralwolle, die Dichte des Dämmstoffes beträgt 70 kg/m³ konstruiert. Dies gewährleistet einen minimalen Schallpegel an die Umgebung.

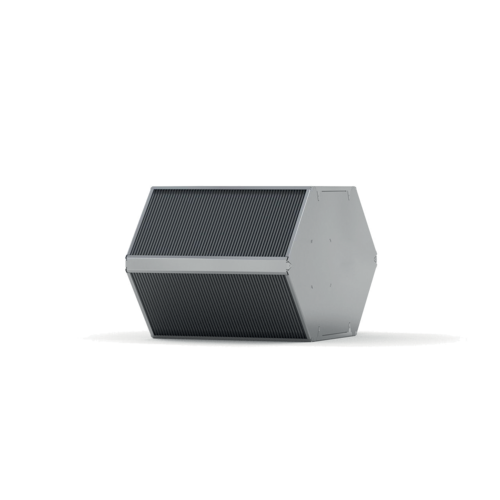

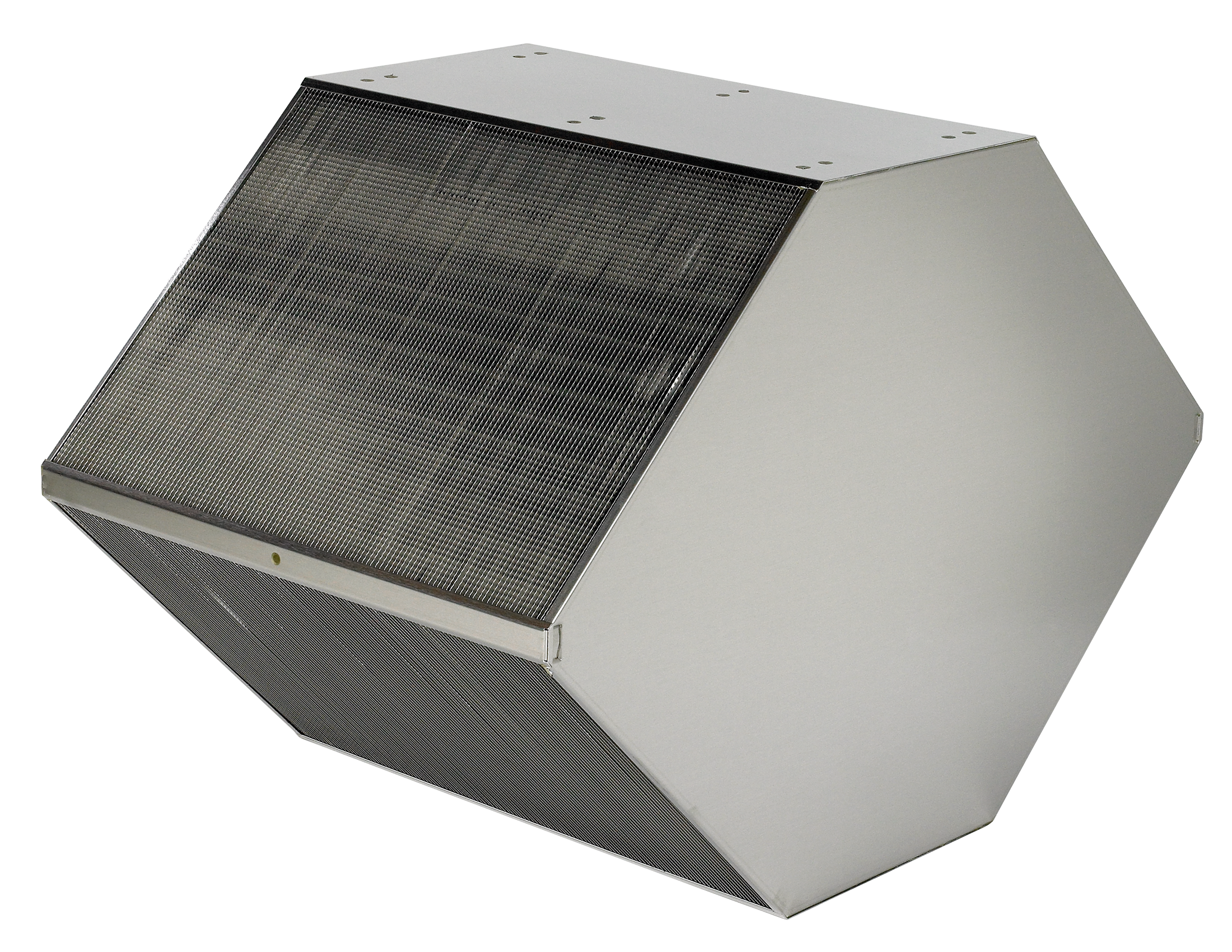

Die Wärmerückgewinnung erfolgt über einen Gegenstromwärmetauscher aus Aluminium mit sehr hohem Wirkungsgrad. (ohne Kondensation 80-85%, mit Kondensation bis zu 95%).

Der integrierte modulierende Bypass sorgt in erster Linie für die energieoptimierte Temperaturregelung und hat mehrere Funktionen:

• Wenn keine Wärmerückgewinnung benötigt wird, kann die Außenluft zu 100% um den Wärmetauscher vorbeigeleitet werden.

• In kühlen Sommernächten kann eine Nachtkühlfunktion sichergestellt werden.

• Zusätzlich wird der Bypass zur kontrollierten Enteisung des Wärmerückgewinners genutzt, um im Vereisungsfall die kühle Abluft teilweise um den Wärmetauscher zu führen. Hierzu ist in jedem Fall ein Nachheizregister erforderlich, um die nötige Energie für die gewünschte Zulufttemperatur sicherzustellen.

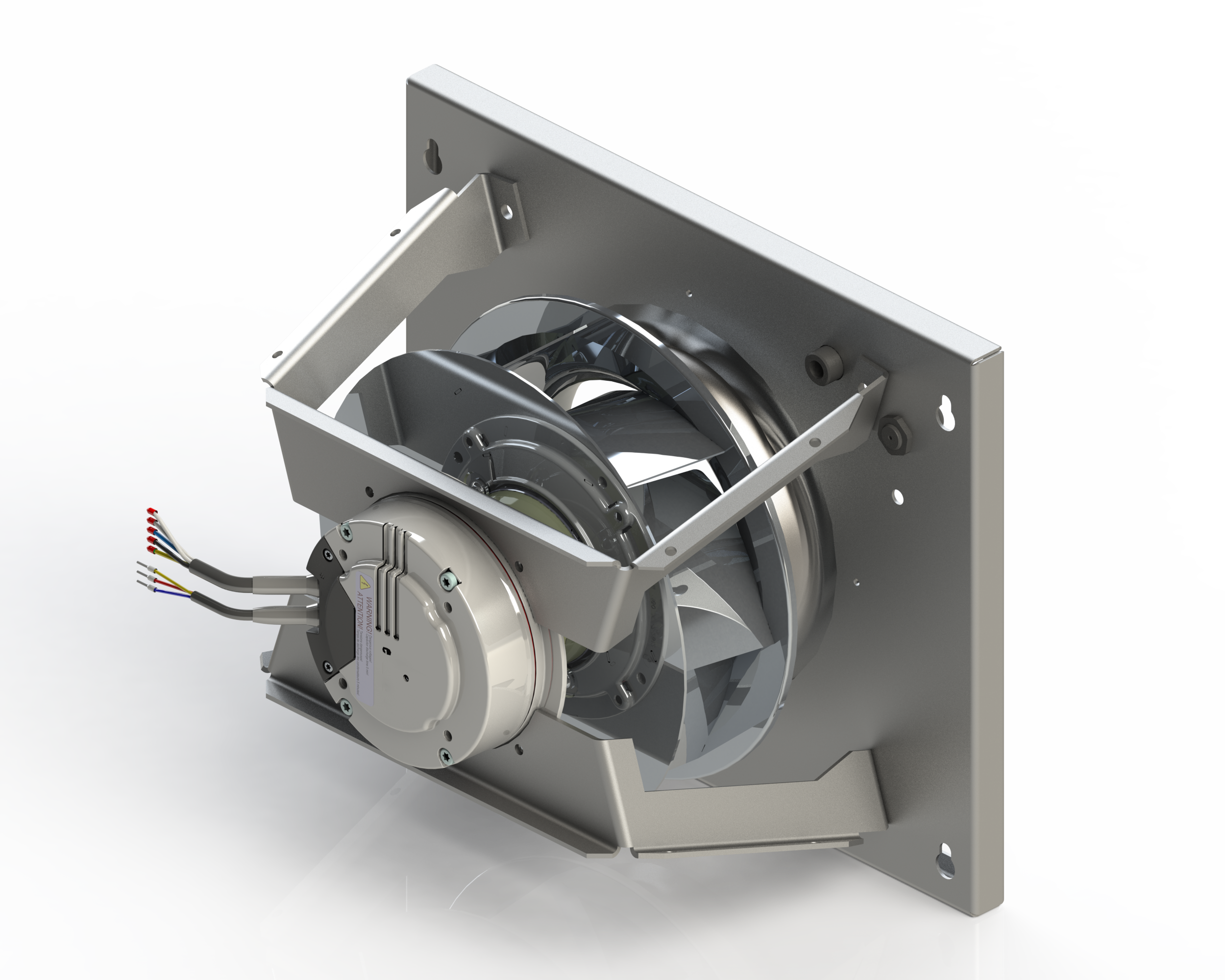

In der CX3000-Serie werden hocheffiziente EC-Motoren eingesetzt, die ein breites Leistungsspektrum im Sinne der Ecodesign-Richtlinie ermöglichen.

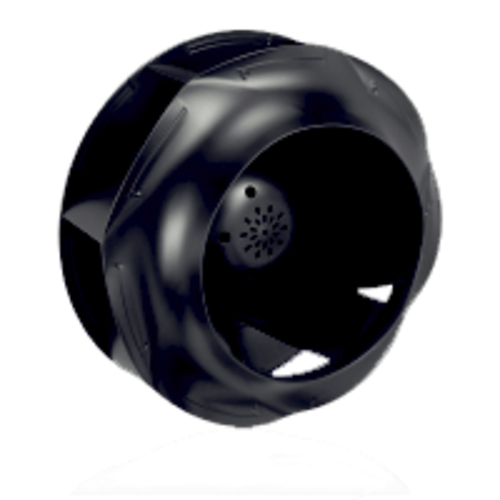

Ein rückwärts gekrümmtes Zentrifugallaufrad komplettiert die energieoptimierte Ventilatoreinheit.

Es wird aus Metall (CX3010 - CX3020) bzw. aus einem Verbundwerkstoff (CX3030 - CX3060) hergestellt und sorgt mit seinem besonderen Design für eine optimale Energie-Performance.

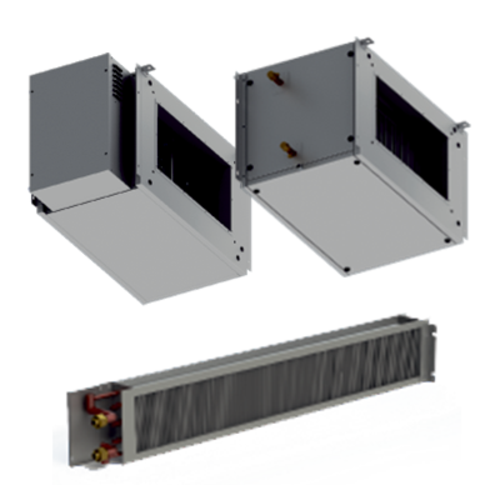

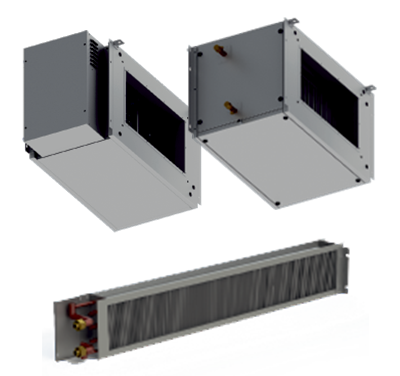

HW: Warmwasser-Nachheizregister zum Einbau im Lüftungsgerät

PHE: Elektro-Vorheizregister zum Kanaleinbau in isoliertem Gehäuse

HE: Elektro-Nachheizregister zum Kanaleinbau in isoliertem Gehäuse

COCW: Kaltwasser-Kühlregister zum Kanaleinbau in isoliertem Gehäuse (Heizen und/oder Kühlen)

DX: DX-Register zum Kanaleinbau in isoliertem Gehäuse (Heizen und/oder Kühlen)

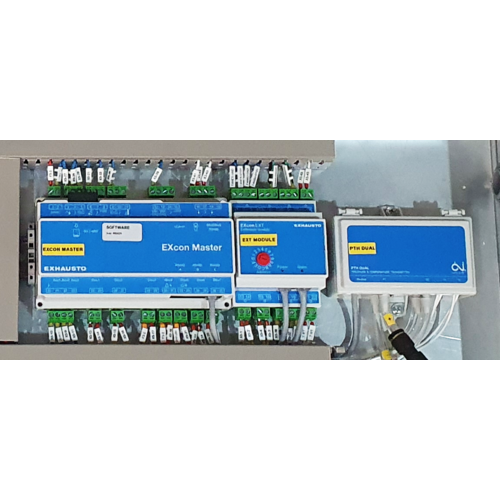

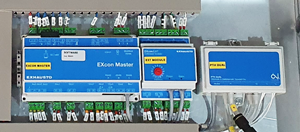

Der elektrische Anschlußkasten inkl. Hauptschalter und Sicherungselementen ist seitlich am Gerät montiert. Alle weiteren Informationen zum elektrischen Anschluß finden Sie im Elektro-Leitfaden für das CX3000-Gerät.

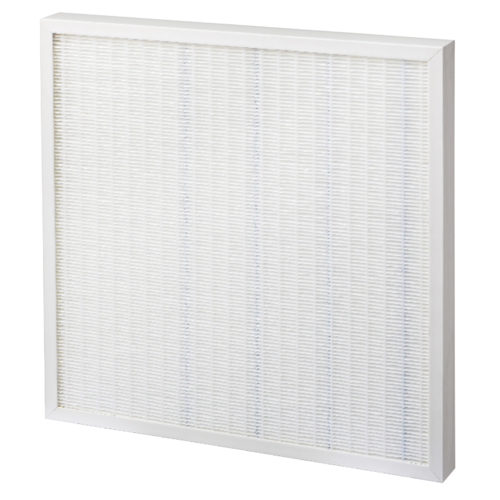

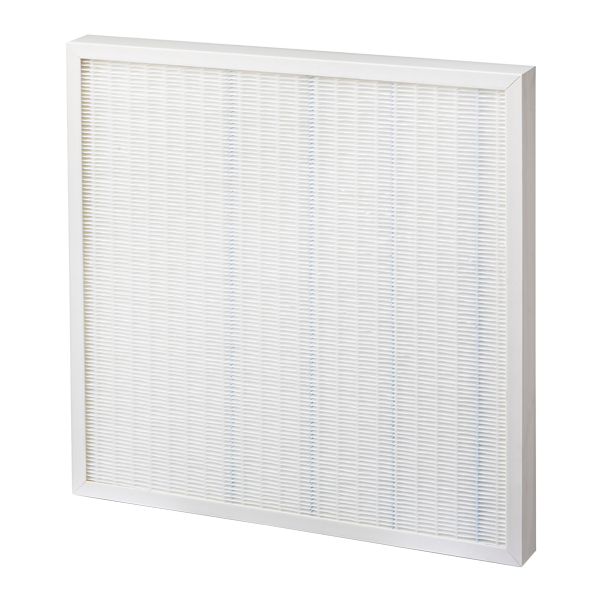

Panelfilter für Zuluft und Abluft – die Filter lassen sich leicht austauschen.

Folgende Filter werden standardmäßig in den Geräten geliefert:

• Abluft:  ePM10 50% (M5)

• Zuluft:  ePM1 50% (F7)

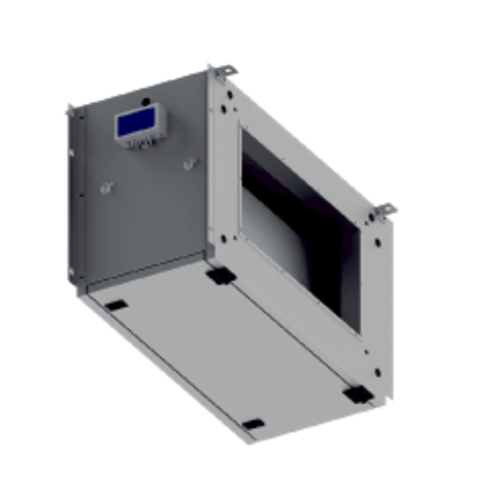

Zusätzliche Filter-Box zur Verbesserung der Zuluftqualität:

Um eine bestmögliche Zuluftqualität sicher zu stellen, kann eine 2. Filterstufe in Form eines externen Filtergehäuses eingesetzt werden.

Es stehen folgende Filterklassen zur Verfügung:

• ePM10 50% (ehemals M5)

• ePM1 50% (ehemals F7)

• ePM1 80% (ehemals F9)

Das kompakte Gerät wurde gemäß der deutschen Hygieneverordnung VDI6022 entwickelt, die ein Gerät garantiert, das wartungsfreundlich ist und in dem keine Schimmelpilze oder andere Bakterien in den verwendeten Materialien entstehen, die die Luftqualität beeinträchtigen könnten. Weitere Informationen zu VDI finden Sie unter Zertifikate weiter unten auf der Seite.

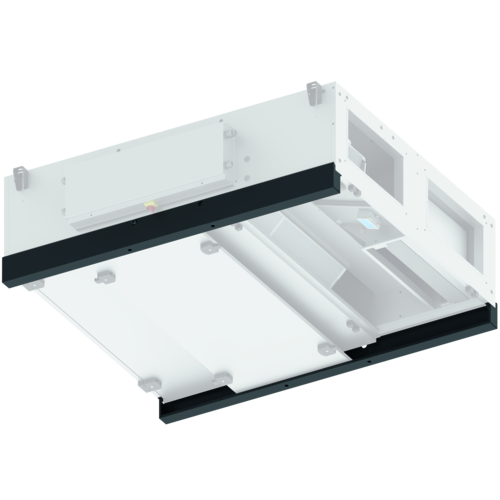

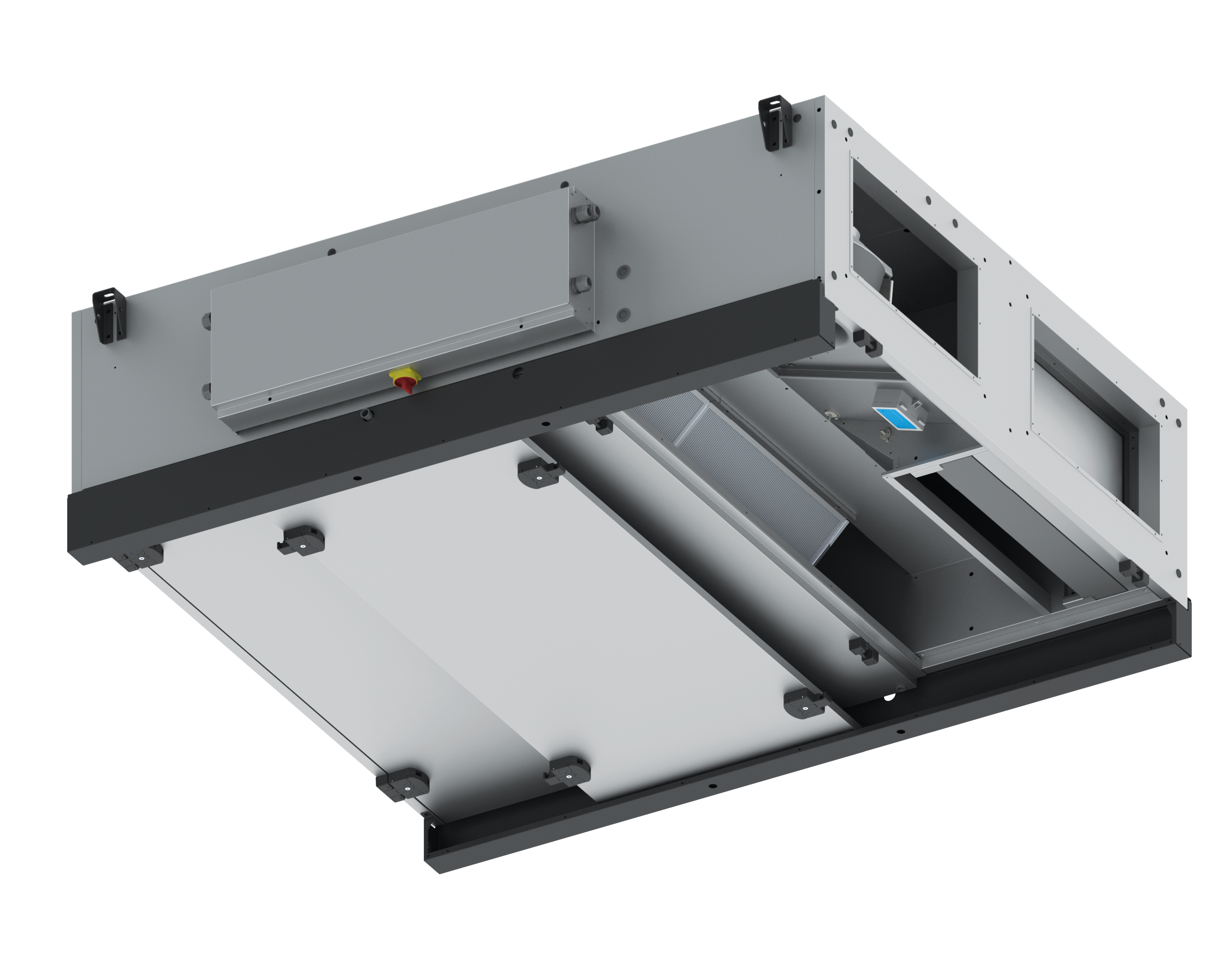

Die CX3000-Geräte sind mit scharnierten Türen ausgestattet, die flexibel nach beiden Seiten geöffnet werden können. Sollten die Platzverhältnisse ein Öffnen der Türen nach unten nicht zulassen, so kann ein zusätzliches Schienensystem zur nachträglichen Montage geliefert werden.

Die Türen können auf Grund der flexiblen Scharniere auch komplett demontiert und somit über das Schienensystem nach rechts und links unterhalb des Gerätes verschoben werden. Diese Option bietet je nach Einbausituation größtmögliche Flexibilität zum Wartungszugang der Geräte.

Geräteauslegung:

Optimal für die Planung und Dimensionierung der CX3000 Geräte ist das Produktauslegungsprogramm EXselectPRO von EXHAUSTO. Es liefert alle notwendigen technischen Daten, Maßzeichnungen, energetischen Berechnungen sowie die Werte zur EcoDesign-Richtlinie.

EXselectPRO ist leicht zu bedienen und online verfügbar auf Desktop, Tablet oder Smartphone. Das Vertriebsteam von EXHAUSTO by Aldes steht im Bedarfsfall zur Unterstützung und zwecks Training zur Verfügung.

Inbetriebnahme:

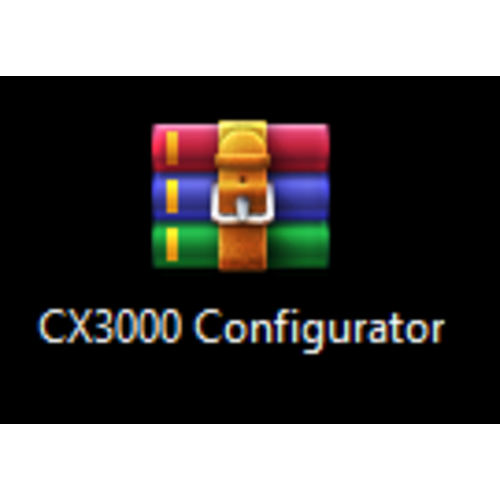

Um die Geräte gemäß Funktionalität und passendem Zubehör nach Kundenwunsch einstellen zu können, steht dem Fachhandwerker der leicht zu bedienende CX3000 Configurator per Gratis-Download zur Verfügung (Link oben auf der Seite). Das Programm vereinfacht die Konfiguration der Anlage und reduziert den Zeitaufwand.

Möglich ist auch die Inbetriebnahme durch EXHAUSTO, womit zugleich eine Garantieverlängerung auf 5 ¼ Jahre erworben werden kann.

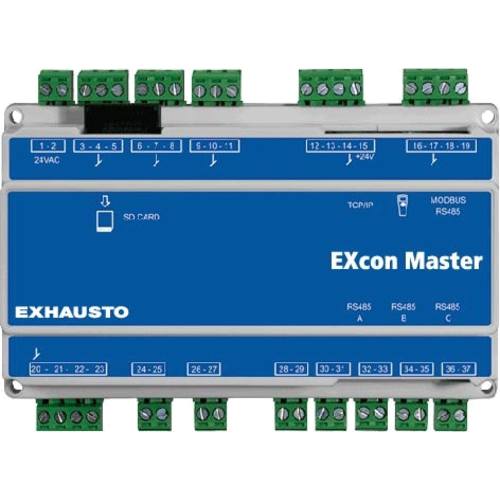

Die Konfiguration erfolgt über ein LAN-Kabel, das mit dem EXcon-Master-Modul und einem PC verbunden ist.

CX3000-Komplettregelung EXcon:

Alle Geräte werden inkl. einer integrierten und funktionsgetesteten Komplettregelung EXcon ausgestattet. Alle notwendigen Regelungsfunktionen der Luftmengen- und Temperaturregelung zum bedarfsgeregelten Betrieb werden hiermit abgedeckt. Ob Volumenstrom- oder Konstantdruckregelung der Luftmenge, oder auch Sensor-gesteuerte Betriebsmodi durch zusätzlich erhältliche CO2- oder andere Sensoren sind möglich.

Die Temperaturregelung kann Zulufttemperatur-, oder Abluft- bzw. Raumtemperaturgeführt eingestellt werden. Auch ein WEB-Server ist standardmäßig integriert, um eine Überwachung und Ansteuerung von externer Stelle zu gewährleisten. Hiermit werden auch alle gängigen Schnittstellen wie Modbus RTU oder Modbus TCP/IP und BACnet IP zur Anbindung an eine externe GLT bereitgestellt.

Viele Optimierungsmöglichkeiten wie die Außentemperaturabhängige Kompensation der Temperaturregelung, Sommer-Winterumschaltung, Begrenzung der aktiven Kühlung oder Heizung, aut. Absenkung des Temperatursollwertes oder Aktivierung eines Sommernachtkühlmodus sorgen für einen effizienten Regelungsbetrieb.

Integrierte Funktionen in der EXcon-Regelung für CX3000:

• Automatische Absenkung der Temperatur im niedrigen Betrieb

• Alarm- und Datenprotokoll

• Steuerung nach Tages-, Wochen- oder Jahresplan

• Zeitweilig verlängerter Betrieb

• Externes Umschaltung zwischen Regelebenen

• Alarm-E-Mail (erfordert lokalen E-Mail-Server)

• Sommernachtkühlung

• Außentemperaturkompensierung

• Automatischer Sommer/Winter-Wechsel

• Filterüberwachung durch Druckmessung

• Portallösung mit Gesamtüberwachung von 5 Anlagen

• Anschluss an GLT/BMS über BACnet IP, Modbus TCP oder RTU (über 900 Register)

• 2 konfigurierbare Digitaleingänge für:

  • Brandalarm (Werksvoreinstellung)

  • AHU-Not-Aus

  • Manuelle Übersteuerung auf niedrige Drehzahl

  • Manuelle Übersteuerung auf mittlere Drehzahl

  • Manuelle Übersteuerung auf hohe Drehzahl (Werksvoreinstellung)

  • Frostalarm

  • Externer Ein-/Ausschaltung

  • Externer Rückstellung von Alarmen

• 2 konfigurierbare Ausgänge für:

  • Betriebssignal (Werksvoreinstellung)

  • A-Alarm (Werksvoreinstellung)

  • B-Alarm

  • Alarm-Rückstellung

  • Sommernachtkühlung aktiv

  • Sommersaison aktiv

Regelungsarten

Die EXcon-Regelung bietet verschiedene Regelungsmöglichkeiten, bei denen die größeren CX-Modelle auch eine druckgesteuerte Regelung bieten können. Nachfolgend finden Sie einen Überblick über die Möglichkeiten:

• Luftmengenmessung, einstellbar mittels K-Faktor

• Dynamische, druckgesteuerte Enteisung mit EIN/AUS Bypass-Register in Bezug auf eine Zeitschaltuhr

  • Möglichkeit der temperaturgesteuerten Enteisung mit modulierendem Bypass-Register

• Dynamische Überwachung des Filterdruckverlusts in Bezug auf Luftmenge

  • Möglichkeit der statischen Überwachung des Filterdruckverlusts

• Betrieb von Elektroheizregistern in Bezug auf Luftmenge

• Regelungsoptionen:

  • Konstante Motordrehzahl

  • Konstantdruckregelung (erfordert Drucktransmitter-Set als Zubehör)

  • Adaptive Druckregelung (Zubehör erforderlich)

  • CO2-Regelung (CO2-Sensor erforderlich)

• Temperaturregelungen:

  • Zulufttemperaturregelung

  • Abluft- oder Raumtemperaturregelung

  • Temperaturdifferenzregelung (Abluft/Zuluft)

• Heiz- und Kühlregister:

  • Elektro-Vorheizregister

  • Elektro-Nachheizregister

  • Wasser-Nachheizregister

  • Kaltwasser/Change-Over-Register (Kühlen/Heizen)

• Automatischer Frostschutz für Wasserheizregister und Kühl-/Heizregister

• 3 Regelstufen – niedrige, mittlere und hohe Geschwindigkeit

CX3000 - Vereisungsschutz

Das CX3000 ist mit einer Bypass-Enteisung ausgestattet. Das bedeutet, dass die Außenluft bei Vereisungsgefahr in größerem oder geringerem Maße um den Wärmetauscher herum direkt zum Nachheizregister geleitet wird. Dies stellt größere Anforderungen an die Leistung des Nachheizregisters. Dafür lassen sich jedoch die Kosten für ein Vorheizregister einsparen.

Nachheizregister und Enteisungsfunktion:

Die in der Abbildung dargestellte Enteisungsfunktion über den integrierten Bypass ist nur bei Verwendung eines Nachheizregisters möglich. Dieses Nachheizregister muss die nötige Energie liefern, um die über den Bypass geführte kalte Außenluft auf Komfortniveau erwärmen zu können. Durch das Umleiten der kalten Außenluft wird mit der warmen Abluft die Enteisung im Wärmetauscher erreicht.

Vorheizregister und Enteisungsfunktion:

Um eine eventuelle Vereisung zu vermeiden, kann die Temperatur der Außenluft mit einem Vorheizregister auf einem sicheren Niveau gehalten werden. Mit dem Vorheizregister wird sichergestellt, dass die Temperatur der Außenluft nie unter den kritischen Punkt absinkt, an dem die Gefahr der Vereisung des Wärmetauschers besteht. Ein Vorheizregister ist entweder bei sehr kalten Außentemperaturen (< -14°C) als zusätzliches Register zu empfehlen, oder aber in Fällen, in denen man grundsätzlich auf ein Nachheizregister zur Komforttemperierung verzichten möchte.

Welche Vereisungsüberwachungsmethoden gibt es?

• Temperaturgeregelt

• Druckgeregelt

Wenn das Aggregat druckgesteuerte Enteisung durchführen kann, ist es möglich, bei der Inbetriebnahme zwischen druckgesteuerter oder temperaturgesteuerter Enteisung zu wählen.

Bei temperaturgesteuerter Enteisung wird das Risiko bewertet, dass der Wärmetauscher beginnende Vereisung hat, während bei druckgesteuerter Enteisung genauer gemessen wird, wie viel Vereisung im Wärmetauscher vorhanden ist.

• Temperaturgeregelter Vereisungsschutz:

Beim temperaturgeregelten Vereisungsschutz wird die Fortlufttemperatur im Wärmetauscher an der kältesten Stelle über einen entsprechend platzierten Temperatursensor gemessen.

Unterschreitet die Fortlufttemperatur den in der EXcon Regelung eingestellten Grenzwert, wird der Bypass modulierend geöffnet. Dies geschieht immer in Betrachtung der Zulufttemperatur, sodaß das Nachheizregister die hierfür nötige Energie aufbringen muss. Sollte der Grenzwert wieder überschritten werden, reagiert der Bypass wieder in die geschlossene Richtung.

Bei Einstellung des Grenzwertes ist immer der Anwendungsfall zu berücksichtigen, da es bei trockener Abluft durchaus zu sehr kalten Fortlufttemperaturen kommen kann, ohne das eine Vereisungsgefahr des Wärmetauschers besteht.

• Druckgeregelter Vereisungsschutz:

Beim druckgeregelten Vereisungsschutz wird die abluftseitige Druckdifferenz gemessen und mit dem bei der Inbetriebnahme gemessenen Referenzdruck. Um diese Vergleichbarkeit sicherstellen zu können, ist das Messen der Luftmenge erforderlich. Übersteigt nun der gemessene Druck den Referenzdruck um einen prozentualen Wert, wird die Enteisungsfunktion eingeleitet und die Außenluft über den integrierten Bypass direkt über das Heizregister geführt.

Nach abgeschlossener Enteisung (Differenzdruck auf Vergleichsniveau) wird der Bypass die zur Temperaturregelung benötigten Stellung wieder einnehmen.
