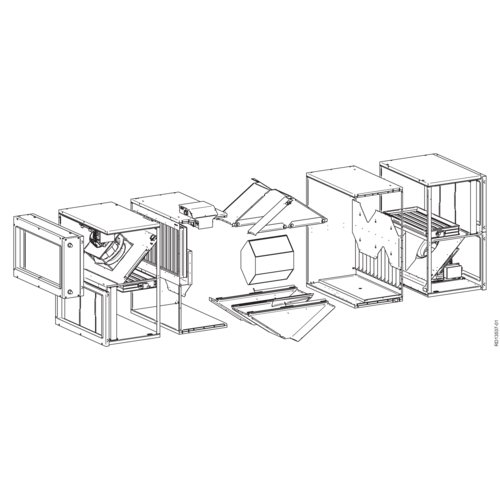

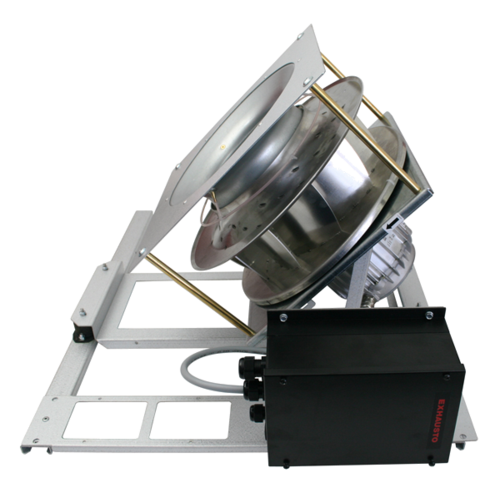

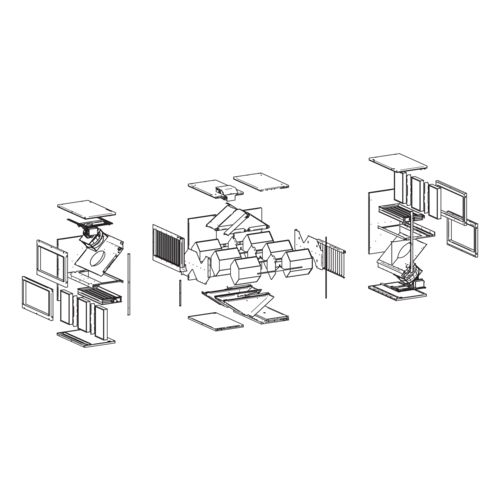

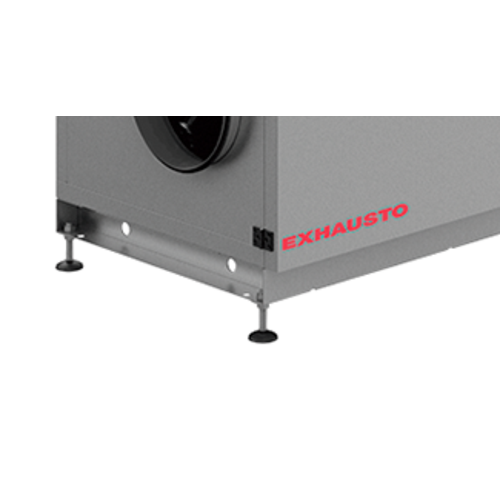

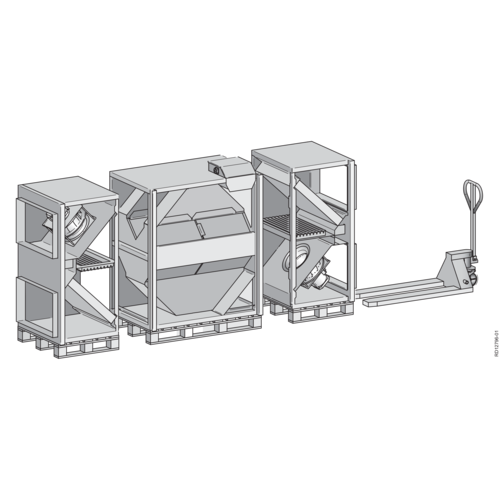

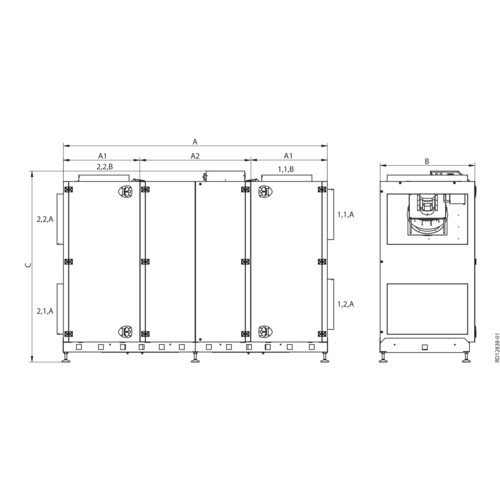

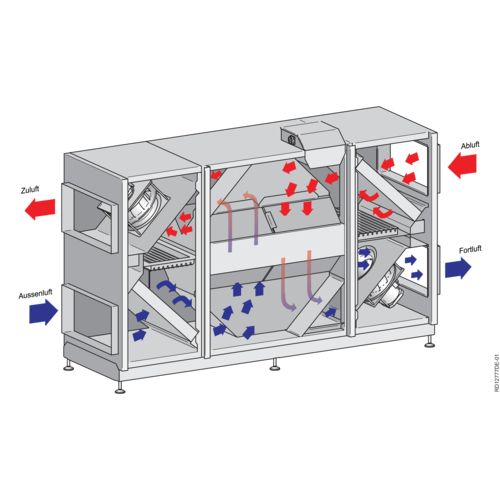

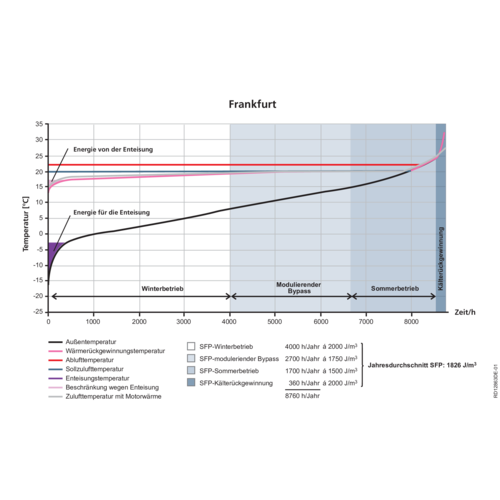

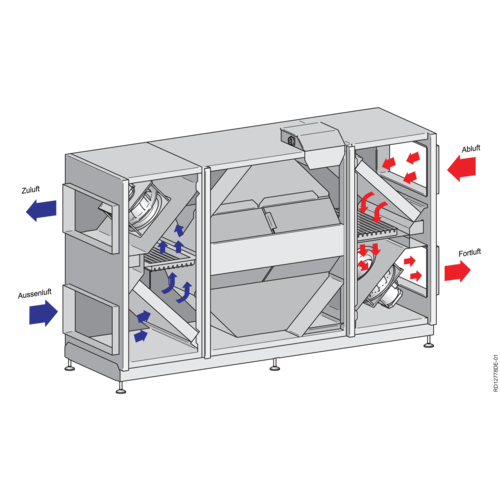

EXHAUSTOProdukteGeräte mit GegenstromtauscherVEX350H/360H/VEX370H KompaktgeräteVEX370H Technische Daten VEX370H Kompaktes Gerät, Luftmenge 9000 m3/h mit einer Bodenfläche kleiner 4,5m² CAD-Zeichnungen ECO- / EC-Konformitätserklärung Montageanleitungen Bestellformulare Ausschreibungstexte für VEX370 Zur PDF-Datei Technische Daten Technische Daten, VEX370H Gerätedaten: Min. Luftmenge 1.440 m³/h Max. Luftmenge 8.910 m³/h Leistrungsaufnahme 9,5 kW Stromversorgung 3 x 400 V + N + PE∼50 Hz Max. Phasenstrom 17,5 A (der Stromverbrauch ist nicht sinusförmig) Umgebungstemperatur (Betrieb) Bei Temperaturen unter -25°C (und Außenmontage) empfiehlt es sich, ein thermostatgesteuertes Heizelement in der Automatikbox zu verwenden. -30°C....+50°C Gewicht Gewicht, Gerät betriebsbereit 1018 kg Gewicht des Geräts im Transportzustand Wärmetauschersektion Ventilatorsektion, 2 Stck. HCW-I Wasserheizregister (angebaut am Zuluftstutzen!) Montagesockel 430 kg 220 kg 58 kg 90 kg Gewicht der restlichen Teile bei Auslieferung Ventilator (Motorsektion), 2 Stck. Tür, Ventilatorsektion, 2 Stck. 40 kg 24 kg SPLIT 1: Gewicht der einzelnen Elemente der Verteilersektion Gehäuse, 2 Stck. Tür, Wärmetauschersektion Wärmetauscher, 6 Stck. Trapezbleche, 2 Stck. 125 kg 24 kg 19 kg 18 kg Daten von Motor und Motorregelung (MC) Motortyp EC-motor Motorklasse gem. IEC TS 60034-30-2 IE5 (Ultra Premium Efficiency) Spannungseingang 3 x 400 V Überstromschutz Indbygget Regelung Trinløs via motorstyring (MC) Regelsignal mit Automatik Modbus Regelsignal mit anderer Automatik 0 - 10 V DC Medientemperatur (Luft) -40°C....+40°C Daten gemäß der ecodesign-Richtlinie Ventilatordaten Max. Gesamtwirkungsgrad (A-D) 60,4 % ECO-Messaufstellung(A-D) A Anforderungen an den Leistungsgrad 62N (2015) ECO-Leistungsgrad beim optimalen Betriebspunkt 66,6 N Motordaten (optimaler Betriebspunkt) EC-Motor Mit Motorregler Leistungsaufnahme 4,619 kW Luftmenge 7186 m3/h Gesamtdruck 1396 Pa U/min beim optimalen Betriebspunkt 2913 Voraussetzungen: - Dichte = 1,2 kg/m3 - Druckverhältnisse < 1,11 - sonstige Punkte gemäß EC327/2011 (siehe die Anleitung zum Produkt) Technische Daten für integriertes Wasserheizregister HCW-I (Am Zuluftstutzen angebaut!) Daten Prüfdruck 3000 kPa Max. Arbeitsdruck 1600 kPa Anzahl Rohrreihen 3 Stck. Anzahl Kreise 15 Stck. Anströmfläche (H x B) 700 x 1175 mm Anschlussmaße DN32 (1¼") Lamellenabstand 2,3 mm Gewicht (ohne Flüssigkeit) 58 kg Wasserinhalt 11,8 l Stutzenmaße 600 x 1200 mm Zur PDF-Datei Temperaturwirkungsgrad Temperaturwirkungsgrad, VEX370H Der Temperaturwirkungsgrad und in geringerem Maße SFP/SEL-Werte für ein bestimmtes Aggregat hängen eng mit dem Wärmetauscher selbst zusammen und sind abhängig von der Marke. Da sich der Lieferant von Zeit zu Zeit ändert, können die technischen Daten sich geringfügig ändern. Aus diesem Grund wird empfohlen, in unserem Berechnungsprogramm EXselectPRO immer eine Berechnung für das gegebene Projekt durchzuführen. Die Kurve ist ein Richtwert, es wird jedoch empfohlen, eine Berechnung mit dem Produktauslegungsprogramme EXselectPRO für das einzelne Projekt durchzuführen Wirkungsgrad mit Kondensation: Abluft = 20°C/55 RH Außenluft = -10°C/50 RH Gleichgewicht zwischen Außenluft und Abluft = 1,0 Wirkungsgrad ohne Kondensation mit Ungleichgewicht Abluft = 25°C/28 RH Außenluft = 5°C/50 RH Gleichgewicht zwischen Außenluft und Abluft = 0,8 Wirkungsgrad ohne Kondensation nach DIN EN308: Abluft = 25°C/28 RH Außenluft = 5°C/50 RH Gleichgewicht zwischen Außenluft und Abluft = 1,0 Berechnung Der Temperaturwirkungsgrad des VEX-Geräts wurde bei verschiedenen Volumenstromverhältnissen wie folgt berechnet: t2,1 = Temperatur der Außenluft (Frischluft) t2,2 = Temperatur der Zuluft t1,1 = Temperatur der Abluft Zur PDF-Datei Maßskizzen Maßskizzen, VEX370H Links 1.1 Abluft 1.2 Fortluft 2.1 Außenluft 2.2 Zuluft Alle Abmessungen sind in [mm]. 1) Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät freihalten. 2) Mindestens 200 mm lichte Höhe über dem Gerät für Wartung freihalten. Rechts 1.1 Abluft 1.2 Fortluft 2.1 Außenluft 2.2 Zuluft Alle Abmessungen sind in mm. 1) Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät freihalten. 2) Mindestens 200 mm lichte Höhe über dem Gerät für Wartung freihalten. Kondensatabfluss Der Kondensatabfluss (DN32) wird an der Front des VEX-Geräts herausgeführt. EXHAUSTO hat einen kompletten Satz von Geruchverschluss und Heizkabel für den Abfluss als Zubehör im Sortiment. (Abflussrohre für Kondenswasser gehören nicht zum Lieferumfang von EXHAUSTO) Zur PDF-Datei SPLIT Version SPLIT Version, VEX370 Bei Lieferung ist das VEX370-Gerät in Sektionen aufgeteilt, wie auf der folgenden Zeichnung dargestellt: Beim Transport des VEX370-Geräts durch Passagen, die für die Sektionen des Geräts zu schmal sind, ist das VEX370-Gerät in zwei Split-Versionen erhältlich. SPLIT 1 In der SPLIT 1-Ausführung werden die Ventilatorsektionen, betriebsbereit geliefert. Die Wärmetauschersektion ist jedoch nicht verfugt und kann vor Ort in zwei Sektionen aufgeteilt werden, so dass alle 4 Sektionen durch Türöffnungen von 90 x 200 cm transportiert werden können. SPLIT 2 Falls Transport durch kleinere Öffnungen erforderlich ist, kann das VEX370-Gerät in einer SPLIT 2-Ausführung bestellt werden. In dieser Ausführung wird das gesamte Gerät ohne Verfugung geliefert, und es lässt somit zwecks Transport vor Ort komplett demontieren und von zertifizertem Personal nach der Einbringung wieder Aufbauen. Bei SPLIT2 Lösungen kann das Gerät auseinander genommen werden, damit alle Teile durch Öffnungen bis runter zu 500x1300 mm passen. Zur PDF-Datei Kühl- und Heizregister Kühl- und Heizregister, VEX370H Die folgenden Kühl- und Heizregister passen zu VEX370H Typ Modell HE Elektroheizregister Kein Standardartikel, auf Anfrage lieferbar HW Wasserheizregister HW060x120 CW Wasserkühlregister CW060x120I CW080x120U DX Kühl-/Heizregister Mehr Info Alles auswählen über Produkt Serien VEX370H: Alles auswählen
