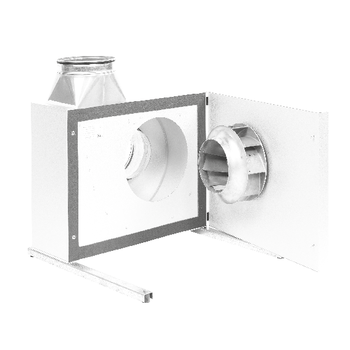

BESB315-Boxventilator

Technische Daten, BESB315-4-1EC

BESB315-Boxventilator

Technische Daten

BESB315-4-1EC

MODELL

BESB315-4-1EC

Ventilatordaten
Max. Gesamtwirkungsgrad  69,0 %
ECO-Messaufstellung(A-D)  D
Anforderungen an den Leistungsgrad   64, N(2015)
ECO-Leistungsgrad beim optimalen Betriebspunkt 92,8

Motor

Motor

EC-Motor mit VSD integriert
Optimaler Betriebspunkt:
Leistungsaufnahme
Luftmenge
Gesamtdruck
Drehzahl

335 W
2173 m3/h
383 Pa
1417 U/min
Nenndrehzahl (N)  1400 U/min
Stromversorgung (U)   1x230 V ~ 50 Hz
Überlastungsschutz     Eingebaut in der Motorregelung

Max. Stromaufnahme* (I)

2,2 A
Max. Leistungsaufnahme (P1)**  0,35 kW
Motorleistung (P2)** 0,37 kW

Sonstige Daten
Gewicht 57 kg


Voraussetzungen:

  • * I ist die maximale Stromaufnahme im gesamten Regelbereich bzw. der Volllaststrom, wenn dieser Wert höher ist
  • ** P1 ist die max. Leistungsaufnahme vom Stromnetz, wobei P2 die Leistung des Motors gemäß Leistungsschild ist.
  • Angegebene Daten bei t = 20°C
  • Dichte= 1,2 kg/m3
  • Medientemperatur: min. -12°C, max. +80°C
  • Umgebungstemperatur: max. +40°C
  • Druckverhältnisse: < 1,11
  • sonstige Punkte gem. EC327/2011 - siehe die Anleitung des Produkts
Technische Daten, BESB315-4-3

BESB315-Boxventilator

Technische Daten

BESB315-4-3 mit Dreiphasigem Motor

MODELL    BESB315-4-3
Ventilatordaten
Max. Gesamtwirkungsgrad 55,0 %
ECO-Messaufstellung(A-D)  D
Anforderungen an den Leistungsgrad   64, N(2015)
ECO-Leistungsgrad beim optimalen Betriebspunkt 76,7

Motor

Motor

Dreiphasiger Motor, erfordert Frequenzwandler, vgl. Ecodesign
Optimaler Betriebspunkt:
Leistungsaufnahme
Luftmenge
Gesamtdruck
Drehzahl

365 W
1950 m3/h
371 Pa
1408 U/min
Nenndrehzahl (N)  1400 U/min
Stromversorgung (U)  3x400 / 3x230 V
Überlastungsschutz     Überlastungsschutz nach den jeweils geltenden Vorschriften vorgeschrieben

Max. Stromaufnahme* (I)

1,1 / 1,9 A
Max. Leistungsaufnahme (P1)**  0,39 kW
Motorleistung (P2)** 0,37 kW

Sonstige Daten
Gewicht 59 kg
 Zuleitung (Stromkabel/Regelkabel) Kein Zuleitung


Voraussetzungen:

  • * I ist die maximale Stromaufnahme im gesamten Regelbereich bzw. der Volllaststrom, wenn dieser Wert höher ist
  • ** P1 ist die max. Leistungsaufnahme vom Stromnetz, wobei P2 die Leistung des Motors gemäß Leistungsschild ist.
  • Angegebene Daten bei t = 20°C
  • Dichte= 1,2 kg/m3
  • Medientemperatur: min. -12°C, max. +80°C
  • Umgebungstemperatur: max. +40°C
  • Druckverhältnisse: < 1,11
  • sonstige Punkte gem. EC327/2011 - siehe die Anleitung des Produkts
Leistungskurven

BESB315-Boxventilator

Leistungskurven

BESB315-4-1EC

BESB315-4-1EC kapacitetskurve
Schalldaten

BESB315-Boxventilator

Schalldaten

BESB315 lydkurve

  K[dB(A)]   Kw[dB]
  KwA KpA 125 250  500 1K 2K  4K  8K
      K II  I  II  Hz Hz  Hz Hz Hz
Lw1     0 1 -3  -5 -10 -17 -25
Lw2 4   1 7 8 4 -3 2 -7 -15 -25
Lw3 -15 -10 -4 -11  -15  -19  -22  -23  -29 -34
LpA3   -23

Maßskizze

BESB315-Boxventilator

MAßSKIZZE

BESB315 Split-Ausführung

BESB315 målskitse



BESB315 split målskitse

Rauchgaswiderstand

BESB315-Boxventilator

Rauchgaswiderstand

BESB verträgt Temperaturen bis 80 °C bei Normalbetrieb.

DE BESB315 røggasmodstand
