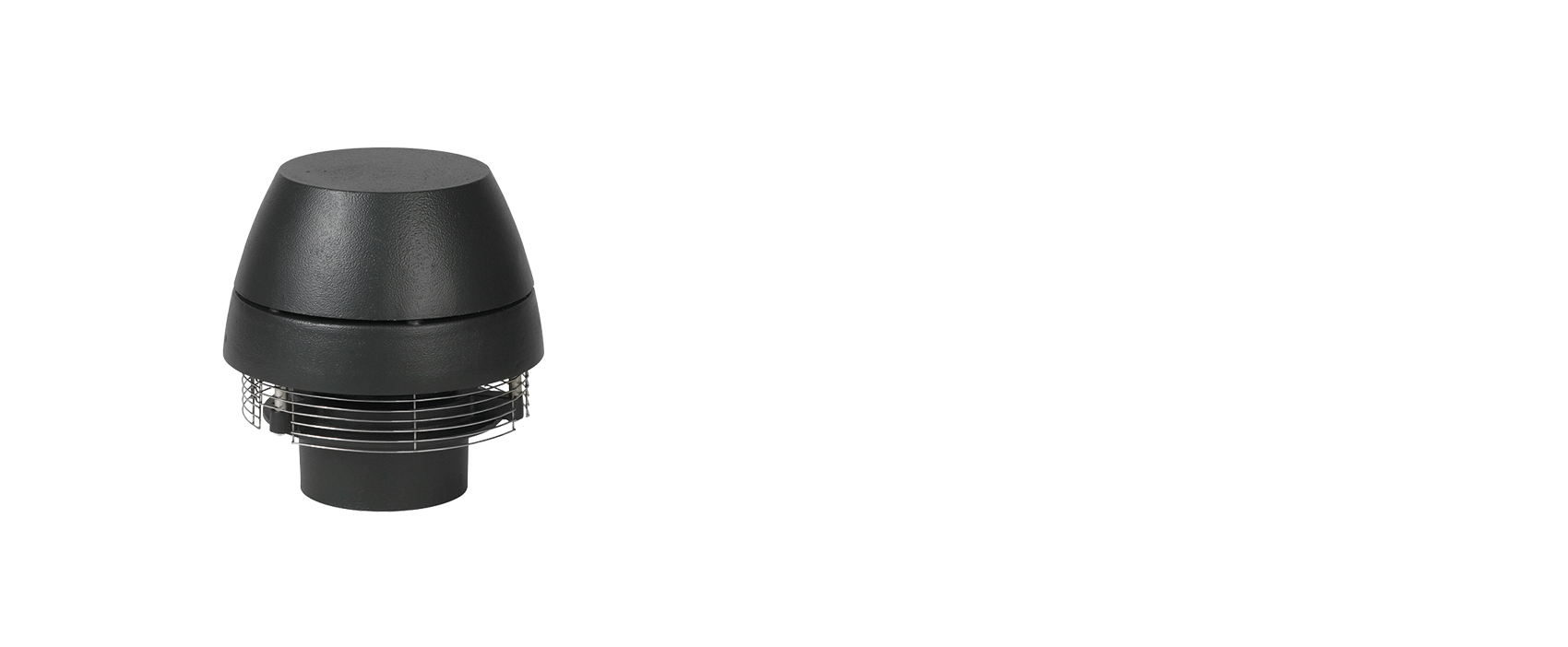

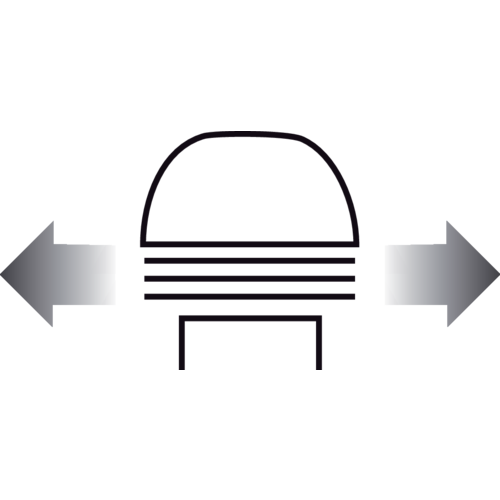

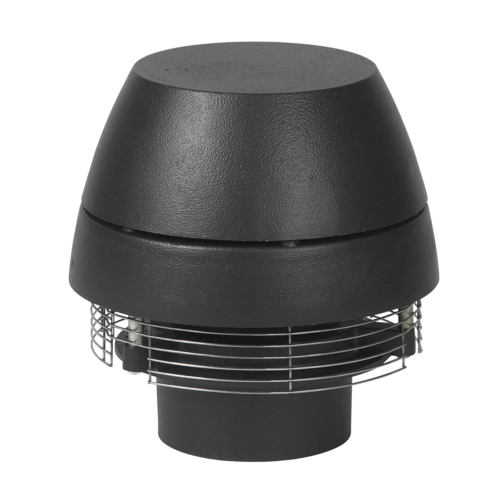

EXHAUSTOProdukteVentilatorenDTH DachventilatorDTH160 Dachventilator DTH160, horizontaler Auswurf CAD-Zeichnungen Montageanleitungen Download von BIM-Modellen auf MagiCloud Ausschreibungstexte Zur PDF-Datei Technische Daten DTH160 Technische Daten MODELL DTH160-4-1 Motor Motor Einphasiger Motor Nenndrehzahl (N) 1400 U/min bei 50 Hz Stromversorgung (U) 1x230 V Überlastungsschutz Eingebaute Thermosicherung (TP211) im Stromkreis des Motors Max. Stromaufnahme* (I) 0,14 A Max. Leistungsaufnahme (P1)** 0,04 kW Motorleistung (P2)** 0,01 kW Zuleitung Zuleitung (Stromkabel) 3 x 0,75 mm2 Länge 0,8 m Sonstige Daten Gewicht 9 kg Voraussetzungen: * I ist die maximale Stromaufnahme im gesamten Regelbereich bzw. der Volllaststrom, wenn dieser Wert höher ist ** P1 ist die max. Leistungsaufnahme vom Stromnetz, wobei P2 die Leistung des Motors gemäß Leistungsschild ist. Angegebene Daten bei t = 20°C Dichte= 1,2 kg/m3 Medientemperatur: min. -12°C, max. +60°C Umgebungstemperatur: max. +40°C Druckverhältnisse: < 1,11 Zur PDF-Datei Leistungsdiagramm DTH160-4-1 Leistungsdiagramm Zur PDF-Datei Maßskizze DTH160 MAßSKIZZE Zur PDF-Datei Schalldaten DTH160 Schalldaten K[dB(A)] Kw[dB] KwA KpA 125 250 500 1 k 2 k 4 k 8 k K II K II Hz Hz Hz Hz Hz Lw1 0 5 10 4 -1 -1 -8 -22 -28 -36 Lw3 4 -7 -4 -4 -2 -2 1 -19 -19 -26 LpA3 -25 Alles auswählen über Produkt Serien Dachventilator DTH160, horizontaler Auswurf: Alles auswählen
