MR Modulo Konstante Volumenstromregler

MR Modulo

Konstante Volumenstromregler

Volumenstromregler mit Silikonmembran, der für einen stabilen und vor Ort einstellbaren Volumenstrom sorgt.
MR Modulo
Varianten anzeigen
CAD-Datei herunterladen
MR Modulo
MR Modulo ist ein Volumenstromregler, der druckunabhängig einen stabilen Volumenstrom realisiert, um einen Mehrverbrauch an Energie zu vermeiden und eine gute Raumluftqualität sowie einen guten Komfort zu sichern. Die Membrantechnologie sorgt für geringe Geräuschentwicklung. Der nominale Volumenstrom ist vor Ort ohne Werkzeug einzustellen.
MR Modulo

Produktvorteile

  • einfach zu lagern: nur 1 Produkt je Durchmesser (außer 125 mm) zum Abdecken mehrerer Volumenströme
  • geräuscharm
  • einfach und schnell zu installieren: Einstellung und Installation in mehreren Positionen
  • Einstellung und Installation ohne Werkzeuge
  • Neubau
  • Renovierung
  • Büro- und Gewerbeimmobilien

Dank der Membran hält MR Modulo einen konstanten Volumenstrom in Lüftungsanlagen. Die Anpassung des Volumenstroms ist schnell durch einen Einstellring in einem großen Bereich möglich.

  • Gehäuse aus Kunststoff
  • regulierende Silikon-Membran
  • Halterung und Dichtung durch äußere umlaufende Elastomer-Doppellippendichtung
  • Regelgenauigkeit bei dem Betriebsdruckbereich:
    • Q Mittel = Q Nenn +/- 5 m3/h für MR ≤ 50 m3/h
    • Q Mittel = Q Nenn +/- 10 % für MR unter 50 m3/h (außer D80, D100 und D125: +/-10% Q max)
  • Betriebstemperatur: -10°C/ +60°C
  • wird direkt in die Leitung eingebaut
  • die Einbaurichtung ist am Bauteil angeführt
  • horizontale und vertikale Installation und im beliebigen Winkel

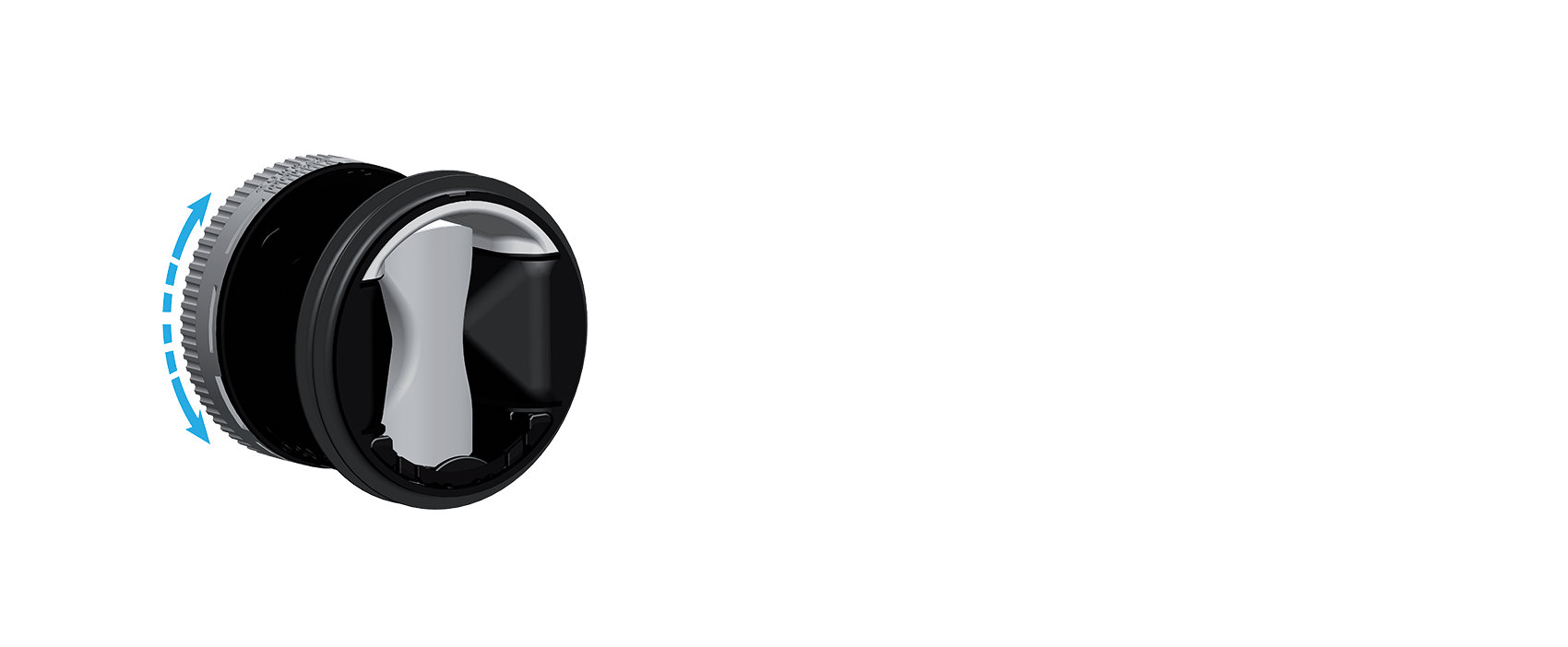

  • manuelle Einstellung des gewünschten Volumenstroms ohne Werkzeug durch Drehen des Einstellrings

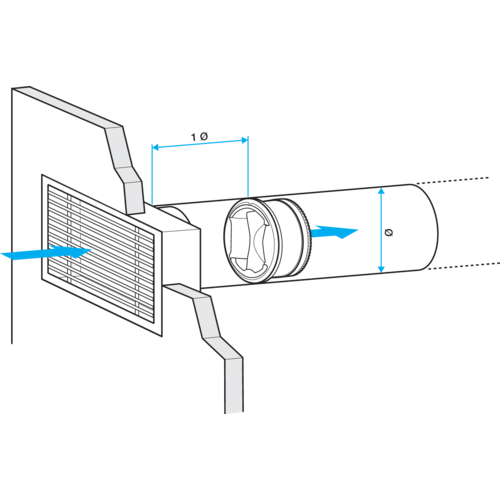

  • bei der Anwendung für die Abluft wird ein Abstand von 1Ø zwischen dem Endelement (Gitter/Auslass) und MR Modulo empfohlen

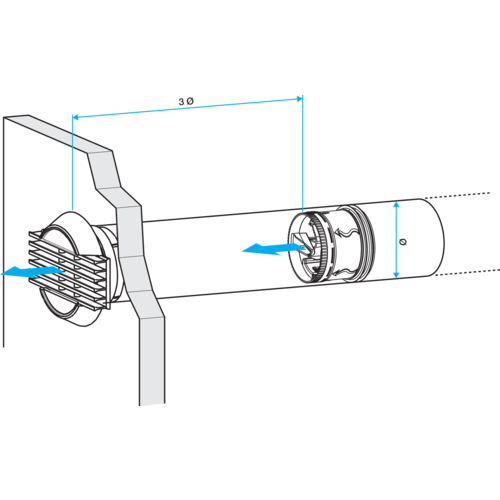

  • bei der Anwendung für die Zuluft wird ein Abstand von 3Ø zwischen dem Endelement (Gitter/Auslass) und MR Modulo empfohlen
Artikel Regelgenauigkeit
A11016307 - MR Modulo DN80 - 20-60 m³/h

+/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h
A11016308 - MR Modulo DN100 - 15-90 m³/h

+/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h
A11016309 - MR Modulo DN125 - 15-85 m³/h

+/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h
A11016310 - MR Modulo DN125 - 100-190 m³/h

+/- 10% Qmax
A11016311 - MR Modulo DN150 - 100-240 m³/h

+/- 10%
A11016312 - MR Modulo DN160 - 100-240 m³/h

+/- 10%
A11016313 - MR Modulo DN200 - 225-400 m³/h

+/- 10%
A11016314 - MR Modulo DN250 - 300-650 m³/h

+/- 10%
MR Modulo MR Modulo MR Modulo

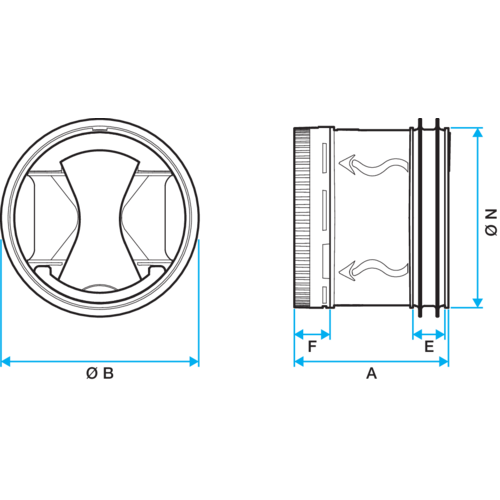

Artikel A (mm) E (mm) F (mm) Ø B (mm) Ø N (mm) Rohranschluss (mm) Gewicht (kg)
A11016307 - MR Modulo DN80 - 20-60 m³/h

65

14

15

85

76

80

0,08
A11016308 - MR Modulo DN100 - 15-90 m³/h

70

14

13

105

92

100

0,12
A11016309 - MR Modulo DN125 - 15-85 m³/h

70

14

13

132

116

125

0,15
A11016310 - MR Modulo DN125 - 100-190 m³/h

110

14

17

132

116

125

0,17
A11016311 - MR Modulo DN150 - 100-240 m³/h

118

14

19

153

147

150

0,37
A11016312 - MR Modulo DN160 - 100-240 m³/h

118

14

19

167

153

160

0,37
A11016313 - MR Modulo DN200 - 225-400 m³/h

144

20

23

210

190

200

0,59
A11016314 - MR Modulo DN250 - 300-650 m³/h

180

20

26

262

238

250

1,02
Artikel Luftstrombereich (m³/h) Druckbereich (Pa)
A11016307 - MR Modulo DN80 - 20-60 m³/h

20-60

50-200
A11016308 - MR Modulo DN100 - 15-90 m³/h

15-90

50-200
A11016309 - MR Modulo DN125 - 15-85 m³/h

15-85

50-200
A11016310 - MR Modulo DN125 - 100-190 m³/h

100-190

50-250
A11016311 - MR Modulo DN150 - 100-240 m³/h

100-240

50-250
A11016312 - MR Modulo DN160 - 100-240 m³/h

100-240

50-250
A11016313 - MR Modulo DN200 - 225-400 m³/h

225-400

50-250
A11016314 - MR Modulo DN250 - 300-650 m³/h

300-650

50-250

Einstellung des Volumenstroms - kleine Durchmesser

Einstellung des Volumenstroms - große Durchmesser

Hinweis zur Positionierung - Möglichkeit einer 360° Installation

Produktlokalisierung

Montagehinweise – Abluftanwendung
