CAD-Modelle aus EXselectPRO

Frau sitzt vor einem Computer Bildschirm und plant im Zeichnungsprogramm wie AUtoCAD mit EXHAUSTO Lüftungsgeräten

Planung effizient umsetzen mit CAD-Modellen für AutoCAD und Revit aus EXselectPRO.

Wo finde ich die CAD-Modelle?

Das Auslegungsprogramm EXselectPRO stellt CAD-Modelle für alle kompakten und modularen Lüftungsgeräte von EXHAUSTO zur Verfügung. Sobald ein Gerät in EXselectPRO ausgelegt wurde, kann das entsprechende 3D-Modell über das Export-Menü heruntergeladen werden. Das Modell ist stets gerätespezifisch. Wenn Zubehör wie Klappen oder kanalmontierte Heiz- bzw. Kühlregister ausgewählt wurde, ist dieses im Modell enthalten.

Für den Export stehen zwei Formate zur Verfügung:

DXF-Format – einfache 3D-Geometrie mit maßlichen Informationen
MAH-Format – erweitertes 3D-Modell mit Berechnungsdaten aus EXselectPRO

Die Nutzung von MAH-Dateien erfordert die Installation eines MagiCAD-Plugins. Weitere Informationen finden Sie unter Punkt 2 und 3 unten.

Die Modelle können auf drei Wegen in Ihre Planungssoftware importiert werden:

DXF-Modelle können in die meisten gängigen CAD-Zeichenprogramme importiert werden
MAH-Format über das MagiCAD-Plugin für AutoCAD
MAH-Format über das MagiCAD-Plugin für Revit

1. 3D-Modelle im DXF-Format für AutoCAD

So funktioniert es:
Sie können 3D-Modelle im DXF-Format direkt aus EXselectPRO herunterladen. Diese Dateien sind mit AutoCAD sowie weiteren Programmen kompatibel, die DXF unterstützen.

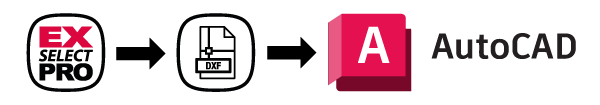

Flowchart zeigt den Prozess: EXselectPRO exportiert eine DXF-Datei, die anschließend in AutoCAD importiert wird.

Ausgabe: Bereitstellung eines vereinfachten 3D-Modells im DXF-Format für die weitere Planung.

2. MagiCAD-Plugin für AutoCAD

Voraussetzung:
AutoCAD in Kombination mit einer MagiCAD-Lizenz.

So funktioniert es:
Über das MagiCAD-Plugin lässt sich ein erweitertes 3D-Modell erzeugen, das Zugriff auf die Berechnungsergebnisse aus EXselectPRO hat.

Installation & Informationen:
Bitte laden Sie Plugin und Installationsanleitung direkt über die MagiCAD-Website herunter. Dort stehen immer die aktuellen Versionen zur Verfügung.

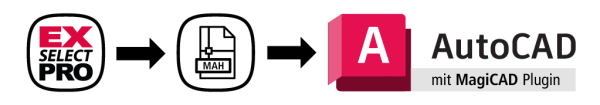

Flowchart zeigt den Prozess: EXselectPRO exportiert eine MAH-Datei, die über das MagiCAD Plugin in AutoCAD importiert wird, um ein erweitertes 3D-/BIM-Modell mit EXselectPRO-Berechnungsdaten zu erstellen.

Ausgabe: Export einer *.mah-Datei, die in ein AutoCAD-Gebäudemodell importiert werden kann.

3. MagiCAD-Plugin für Revit

Installation:
Im Gegensatz zur AutoCAD-Version ist für dieses Plugin keine separate MagiCAD-Lizenz erforderlich.

So funktioniert es:
Über das Plugin können Sie ein erweitertes 3D-Modell erzeugen und in Revit importieren. Das Modell greift dabei auf die Berechnungsergebnisse aus EXselectPRO zu.

Installation & Informationen:
Plugin und Anleitung stehen direkt auf der MagiCAD-Website zur Verfügung.

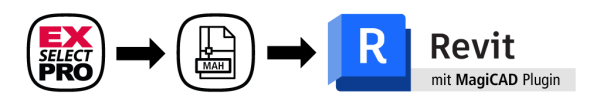

Flowchart zeigt den Prozess: EXselectPRO exportiert eine MAH-Datei, die über das MagiCAD Plugin in Revit importiert wird, um ein erweitertes 3D-/BIM-Modell mit EXselectPRO-Berechnungsdaten zu erstellen.

Ausgabe: Export einer *.mah-Datei, die in Revit importiert werden kann.

Support-Hinweis

Wenn Sie Unterstützung benötigen oder Fragen haben, hilft Ihnen unser Team gerne weiter.
