ColorLINE® Design-Abluftelement
Abluftelemente
Für die Verwendung in der Zuluft empfehlen wir die Verwendung eines Konstantvolumenstromregler (MR Mono oder MR Modulo).
Die ColorLINE® Abluftelemente sind mit einer Grundplatte in Ø80 und Ø125 mm verfügbar.

Produktvorteile
- Individuelle Designs
- Wechselbare Blende
- Personalisierte Gestaltung mit der transparenten Version
- Wand- oder Deckenmontage
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen
Das ColorLINE® Abluftelement verfügt über eine Grundplatte mit Anschluss in Ø80 bzw. Ø125 mm. Die ColorLINE® Design Blende in der Farbe Ihrer Wahl wird auf die Grundplatte geklickt und kann jederzeit gewechselt werden. Die Luftverteilung ist dank eines Begrenzers am Sockel (im Lieferumfang enthalten) einstellbar. Eine Einstellung der Luftmenge ist nicht möglich.
Für die Verwendung in der Zuluft empfehlen wir die Verwendung eines Konstantvolumenstromregler (MR Mono oder MR Modulo).
- ColorLINE® besteht aus zwei abnehmbaren Teilen: Design Blende aus ABS und Grundplatte mit Doppeldichtungsanschluss aus Polypropylen
-
erhältlich in 2 Durchmessern:
- Ø 80 mm
- Ø 125 mm
-
Luftmengen:
- Ø80mm von 15 - 60 m³/h
- Ø125 von 45 - 135 m³/h
- Luftverteilung durch einen Begrenzer am Sockel möglich (im Lieferumfang enthalten)
- einfache Wartung
Wand- oder Deckenmontage, Befestigung mit der Grundplatte.

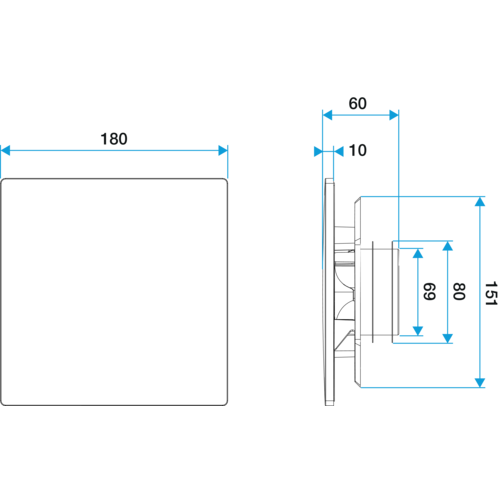

Artikel | H (mm) | l (mm) | P (mm) | Ø Anschluss (mm) |
---|---|---|---|---|
A11022156 - Set ColorLINE® Ø80mm, Schneeweiß | 180 |
180 |
60 |
80 |
A11022157 - Set ColorLINE® Ø125mm, Schneeweiß | 180 |
180 |
60 |
125 |
A11022158 - Grundplatte mit Anschluss Ø80mm, Weiß | 180 |
180 |
60 |
80 |
A11022159 - Grundplatte mit Anschluss Ø125mm, Weiß | 180 |
180 |
60 |
125 |
A11022175 - Grundplatte mit Anschluss Ø80mm, Schwarz | 180 |
180 |
60 |
80 |
A11022176 - Grundplatte mit Anschluss Ø125mm Schwarz | 180 |
180 |
60 |
125 |
A11022160 - ColorLINE® Design Blende, Kaltgrau | 180 |
180 |
10 |
80;125 |
A11022161 - ColorLINE® Design Blende, Seide | 180 |
180 |
10 |
80;125 |
A11022162 - ColorLINE® Design Blende, Taupe | 180 |
180 |
10 |
80;125 |
A11022163 - ColorLINE® Design Blende, Anthrazit | 180 |
180 |
10 |
80;125 |
A11022164 - ColorLINE® Design Blende, Paprika | 180 |
180 |
10 |
80;125 |
A11022165 - ColorLINE® Design Blende, Türkis | 180 |
180 |
10 |
80;125 |
A11022166 - ColorLINE® Design Blende, Lagune | 180 |
180 |
10 |
80;125 |
A11022168 - ColorLINE® Design Blende, Fuchsia | 180 |
180 |
10 |
80;125 |
A11022167 - ColorLINE® Design Blende, Pflaume | 180 |
180 |
10 |
80;125 |
A11022169 - ColorLINE® Design Blende, Weißholz | 180 |
180 |
10 |
80;125 |
A11022170 - ColorLINE® Design Blende, Eiche | 180 |
180 |
10 |
80;125 |
A11022171 - ColorLINE® Design Blende, Wenge | 180 |
180 |
10 |
80;125 |
A11022172 - ColorLINE® Design Blende, Aluminium gebürstet | 180 |
180 |
10 |
80;125 |
A11022173 - ColorLINE® Design Blende, Titan | 180 |
180 |
10 |
80;125 |
A11022174 - ColorLINE® Design Blende, Transparent | 180 |
180 |
10 |
80;125 |
Artikel | Nennluftmenge (m³/h) |
---|---|
A11022156 - Set ColorLINE® Ø80mm, Schneeweiß | 15 bis 60 |
A11022157 - Set ColorLINE® Ø125mm, Schneeweiß | 45 bis 135 |
A11022158 - Grundplatte mit Anschluss Ø80mm, Weiß | 15 bis 60 |
A11022159 - Grundplatte mit Anschluss Ø125mm, Weiß | 45 bis 135 |
A11022175 - Grundplatte mit Anschluss Ø80mm, Schwarz | 15 bis 60 |
A11022176 - Grundplatte mit Anschluss Ø125mm Schwarz | 45 bis 135 |
A11022160 - ColorLINE® Design Blende, Kaltgrau | |
A11022161 - ColorLINE® Design Blende, Seide | |
A11022162 - ColorLINE® Design Blende, Taupe | |
A11022163 - ColorLINE® Design Blende, Anthrazit | |
A11022164 - ColorLINE® Design Blende, Paprika | |
A11022165 - ColorLINE® Design Blende, Türkis | |
A11022166 - ColorLINE® Design Blende, Lagune | |
A11022168 - ColorLINE® Design Blende, Fuchsia | |
A11022167 - ColorLINE® Design Blende, Pflaume | |
A11022169 - ColorLINE® Design Blende, Weißholz | |
A11022170 - ColorLINE® Design Blende, Eiche | |
A11022171 - ColorLINE® Design Blende, Wenge | |
A11022172 - ColorLINE® Design Blende, Aluminium gebürstet | |
A11022173 - ColorLINE® Design Blende, Titan | |
A11022174 - ColorLINE® Design Blende, Transparent |

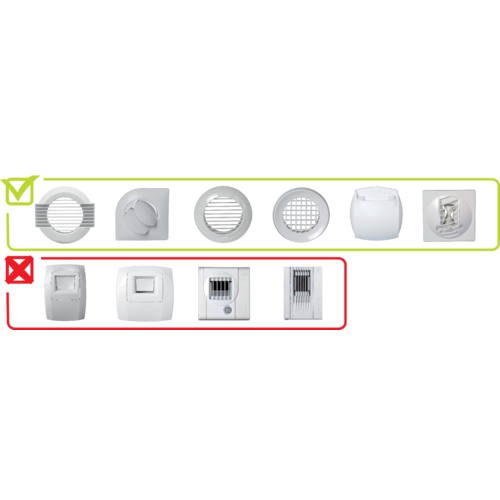

Das ColorLINE® Abluftelement kann als Ersatz für ein vorhandenes Abluftelement getauscht werden. Dies ist für Abluftelemente in den Baugrößen Ø80 mm und Ø125 mm möglich.

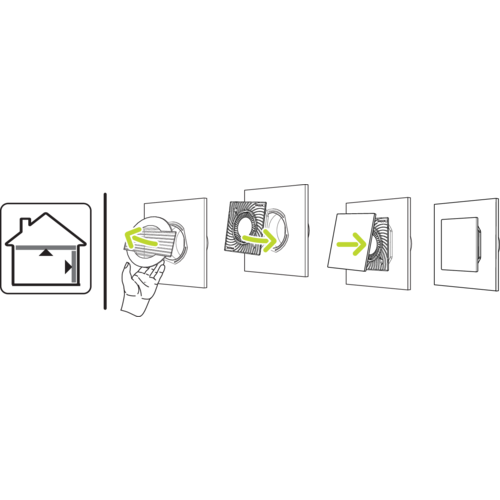

Hierzu das alte Abluftelement demontieren, die Grundplatte montieren und die ColorLINE® Design Blende in der Farbe Ihrer Wahl mit nur einem Klick befestigen.
Die Einstellung der Abluftmenge kann über einen Konstantvolumenstromregler (MR Mono oder MR Modulo) erfolgen.

Das ColorLINE® Abluftelement ist nicht als Ersatz für feuchtegeführte Abluftelemente vorgesehen.
