HW Warmwasserregister
Register
HW Warmwasserregister
Register

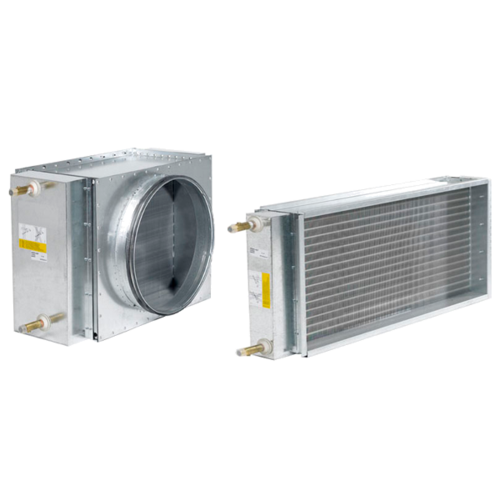

Externe Warmwasserregister zur Nacherwärmung der Zuluft mit runden und rechteckigen Anschlüssen, passend zu unseren Lüftungsgeräten.
HW Warmwasserregister
Das Nachheizregister HW ist Zubehör für die Lüftungsgeräteserien VEX200 und VEX300 und ist in isolierter bzw. unisolierter Ausführung erhältlich. Es ist über die EXact2-Automatik regelbar, lässt sich jedoch auch für Fremdautomatik liefern.
Nähere Informationen zu den Registern finden Sie unter "Funktionsprinzip".
Zur genauen Berechnung des Heizregisters empfehlen wir Ihnen die Verwendung unseres Auslegungsprogramm EXselectPRO. Hier können sie Ihr Lüftungsgerät inkl. dem gewünschten Zubehör auf den gewünschten Betriebspunkt definieren und erhalten alle relevanten Informationen.
Nähere Informationen zu den Registern finden Sie unter "Funktionsprinzip".
Zur genauen Berechnung des Heizregisters empfehlen wir Ihnen die Verwendung unseres Auslegungsprogramm EXselectPRO. Hier können sie Ihr Lüftungsgerät inkl. dem gewünschten Zubehör auf den gewünschten Betriebspunkt definieren und erhalten alle relevanten Informationen.
Produktvorteile
- Externe Register für individuelle Anordnung in der Zuluftleitung
- Erhöht die Temperatur der Zuluft
- Kann über EXact2 oder andere Automatik gesteuert werden
Erklärung zum Typenschlüssel (Artikelnummer) anhand eines Beispiels: HW 040x080 02 U 0 U L
- HW = Warmwasserregister
- 040x080 = Kanaldimension für Register in cm, bei runden Anschlüssen ist nur eine Zahl angegeben
- 02 = Anzahl der Rohrreihen
- U = Luftrichtung (U = für Luftrichtung links und rechts einsetzbar, L = links, R = rechts)
- 0 = Ventilatorposition (0 = unwichtig, V1 = Ventilator Position 1, V2 = Ventilatorposition V2)
- U = Isolierung (U = unisoliert, I = isoliert)
- L = Kanalanschluss (L = METU 20 mm, D = METU 30 mm, C = runder Anschluss)
| Artikel | Lagervolumen des Behälters (L) | Drucktest (kPa) | Rohranschluss | Maximaler Betriebsdruck (kPa) | Anzahl der Rohrreihen | Gewicht ohne Flüssigkeit (kg) | Anzahl Kreise |
|---|---|---|---|---|---|---|---|
| HW040X08002U0UL - Externes Wasserheizregister, unisoliert, 400x800 mm | 2 |
3000 |
DN15 (½") |
1600 |
2 |
9,2 |
4 |
| HW050X08002U0UL - Warmwasserregister HW050x080 (unisoliert) | 4 |
3000 |
DN15 (½") |
1600 |
3 |
12,2 |
10 |
| HW050X10002U0UL - Externes Wasserheizregister, unisoliert, 500x1000 mm | 3,2 |
3000 |
DN25 (1") |
1600 |
2 |
15 |
5 |
| HW060X12003L0ID - HW060x120 (Links, angebaut, METU) | 6,8 |
3000 |
DN32 (1¼") |
1600 |
3 |
27 |
12 |
| HW060X12003L0IL - HW060x120 (Links, angebaut, LS) | 6,8 |
3000 |
DN32 (1¼") |
1600 |
3 |
27 |
12 |
| HW060X12003R0ID - HW060x120 (Rechts, angebaut, METU) | 6,8 |
3000 |
DN32 (1¼") |
1600 |
3 |
27 |
12 |
| HW060X12003R0IL - HW060x120 (Rechts, angebaut, LS) | 6,8 |
3000 |
DN32 (1¼") |
1600 |
3 |
27 |
12 |
| HW060X12003U0UD - Warmwasserregister HW060x120 (unisoliert) | 6,8 |
3000 |
DN32 (1¼") |
1600 |
3 |
27 |
12 |
| HW060X12003U0UL - HW060x120 (zur Montage im Kanal, LS) | 6,8 |
3000 |
DN32 (1¼") |
1600 |
3 |
27 |
12 |
| HW060X14002U0UD - Warmwasserheizregister HW060x140 (unisoliert) | 5,4 |
3000 |
DN25 (1") |
1600 |
2 |
23 |
12 |
| HW060X14002U0UL - HW060x140 (LS) | 5,4 |
3000 |
DN25 (1") |
1600 |
2 |
23 |
12 |
| HW070X08003U0UL - Warmwasserregister HW070x080 (unisoliert) | 6 |
3000 |
DN25 (1") |
1600 |
3 |
18,5 |
14 |
| HW315LU0UC - Externes Wasserheizregister, unisoliert, Ø315, Leistung Large | 1,7 |
3000 |
DN15 (½") |
1600 |
3 |
16 |
3 |
| HW315MU0UC - Externes Wasserheizregister, unisoliert, Ø315, Leistung Medium | 0,9 |
3000 |
DN15 (½") |
1600 |
2 |
12 |
1 |
| HW315SU0UC - Externes Wasserheizregister, unisoliert, Ø315, Leistung Small | 0,5 |
3000 |
DN15 (½") |
1600 |
1 |
11 |
1 |
| HW40001U0UC - Externes Wasserheizregister, unisoliert, Ø400 | 2,7 |
3000 |
DN15 (½") |
1600 |
3 |
17,5 |
6 |
| Artikel | Lamellenabstand (mm) | Höhe (mm) | Breite (mm) |
|---|---|---|---|
| HW040X08002U0UL - Externes Wasserheizregister, unisoliert, 400x800 mm | 3 |
400 |
800 |
| HW050X08002U0UL - Warmwasserregister HW050x080 (unisoliert) | 2,8 |
500 |
800 |
| HW050X10002U0UL - Externes Wasserheizregister, unisoliert, 500x1000 mm | 3 |
500 |
1000 |
| HW060X12003L0ID - HW060x120 (Links, angebaut, METU) | 3,2 |
600 |
1200 |
| HW060X12003L0IL - HW060x120 (Links, angebaut, LS) | 3,2 |
600 |
1200 |
| HW060X12003R0ID - HW060x120 (Rechts, angebaut, METU) | 3,2 |
600 |
1200 |
| HW060X12003R0IL - HW060x120 (Rechts, angebaut, LS) | 3,2 |
600 |
1200 |
| HW060X12003U0UD - Warmwasserregister HW060x120 (unisoliert) | 3,2 |
600 |
1200 |
| HW060X12003U0UL - HW060x120 (zur Montage im Kanal, LS) | 3,2 |
600 |
1200 |
| HW060X14002U0UD - Warmwasserheizregister HW060x140 (unisoliert) | 3 |
600 |
1400 |
| HW060X14002U0UL - HW060x140 (LS) | 3 |
600 |
1400 |
| HW070X08003U0UL - Warmwasserregister HW070x080 (unisoliert) | 2,1 |
700 |
800 |
| HW315LU0UC - Externes Wasserheizregister, unisoliert, Ø315, Leistung Large | 3,2 |
350 |
350 |
| HW315MU0UC - Externes Wasserheizregister, unisoliert, Ø315, Leistung Medium | 3,2 |
350 |
350 |
| HW315SU0UC - Externes Wasserheizregister, unisoliert, Ø315, Leistung Small | 1,6 |
350 |
350 |
| HW40001U0UC - Externes Wasserheizregister, unisoliert, Ø400 | 3,2 |
500 |
525 |
