InspirAIR® Side Premium

Lüftungsgeräte < 500 m3/h

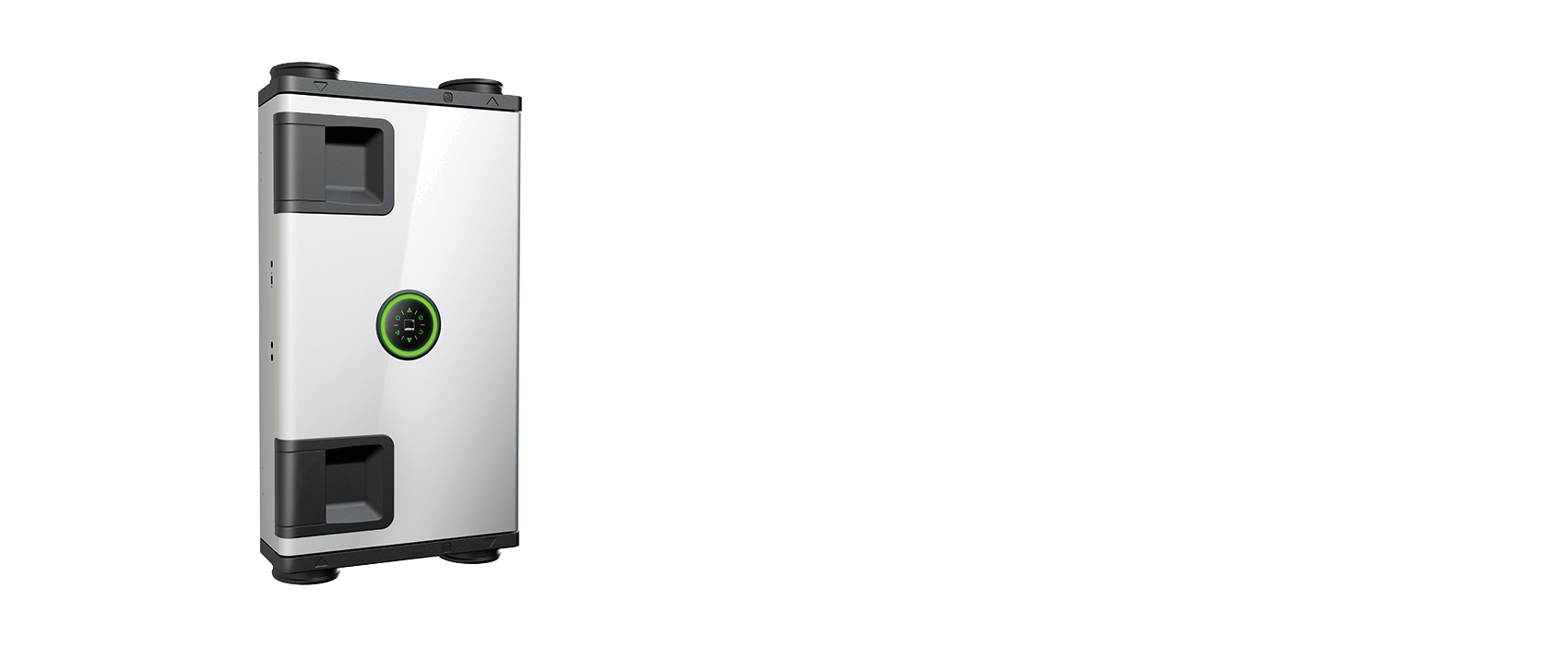

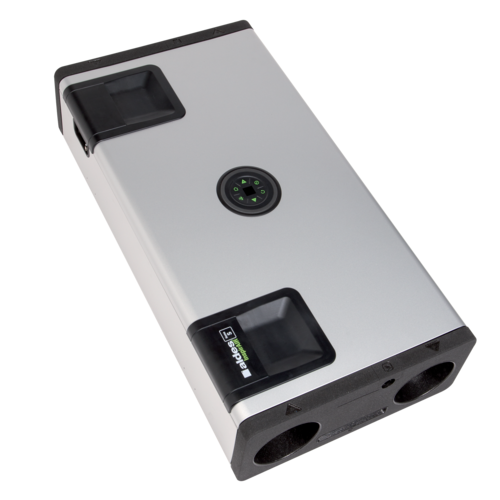

Kompakte Lüftungsgeräte mit Wärmerückgewinnung für Wand- oder Deckenmontage mit interaktivem Bedienfeld.
CAD-Datei herunterladen

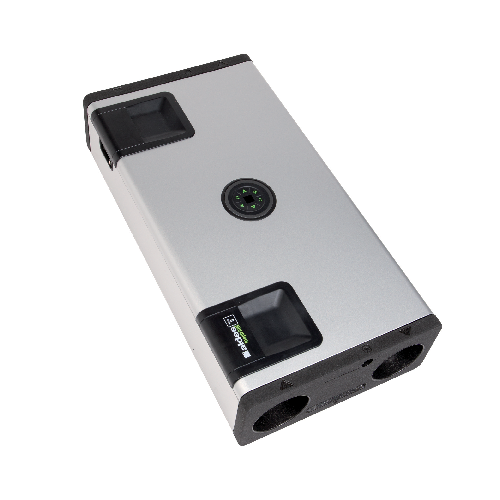

InspirAIR® Side Premium

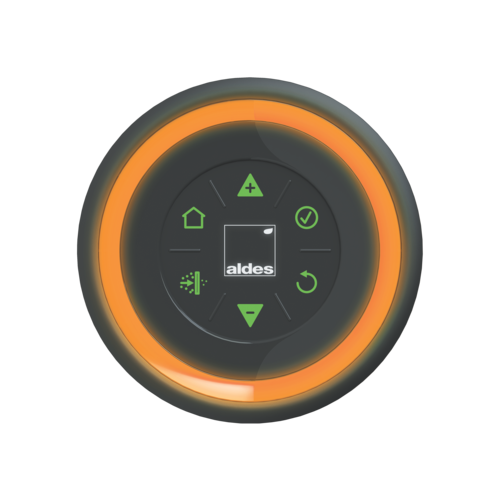

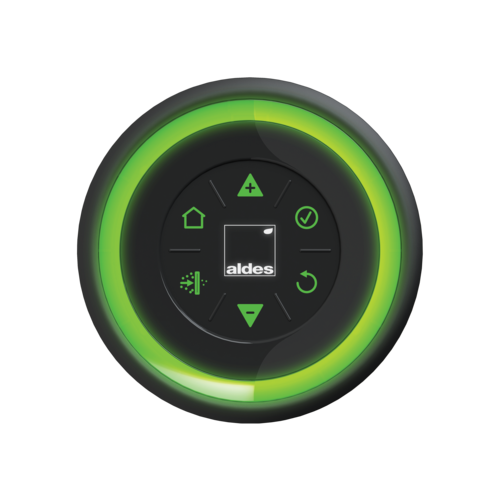

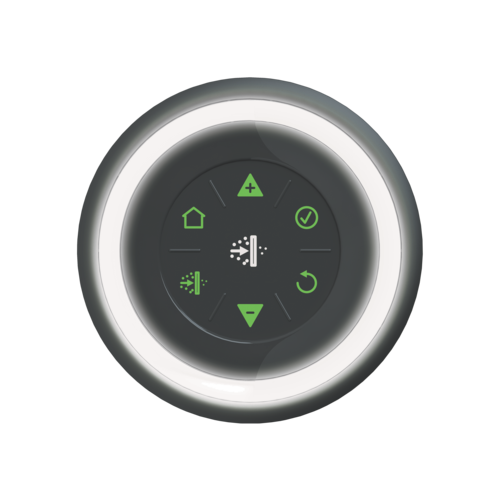

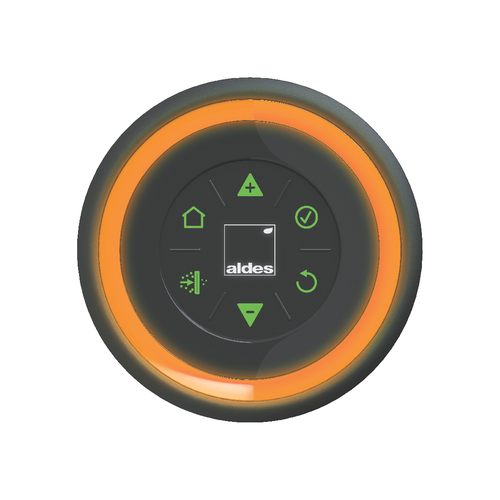

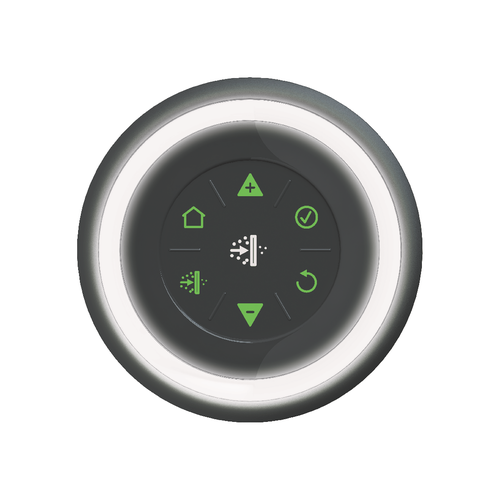

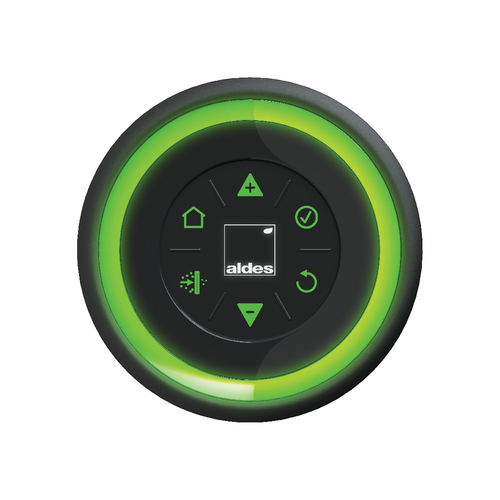

Die Lüftungsgeräte der Serie InspirAIR® Side Premium verfügen über ein interaktives Bedienfeld, welches an der Frontseite angebracht ist und den Nutzer durch farbliche Veränderung des pulsierenden Leuchtrings im Bedienelement über den erforderlichen Filterwechsel sowie die Luftqualität im Innenraum (optionaler CO2-Sensor erforderlich) informiert. Der Leuchtring pulsiert in Abhängigkeit der Luftleistung.

Die Lüftungsgeräte eignen sich für den Einsatz in untergeordneten Räumen, bei denen keine Anforderung einer Eurovent- oder RLT-Zertifizierung an das Lüftungsgerät gestellt wird.
Bei der Verwendung der Geräte aus der InspirAIR®-Serie brauchen Sie dennoch nicht auf eine energieeffiziente Wärmerückgewinnung zu verzichten. Die Geräte sind mit einem Hochleistungswärmetauscher ausgestattet und decken einen Luftmengenbereich bis zu 370 m³/h ab.

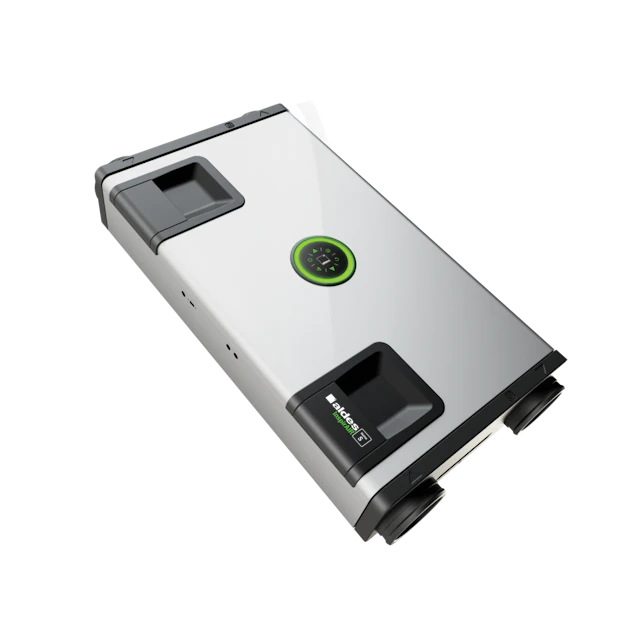

InspirAIR® Side Premium

Produktvorteile

  • breite Filterpalette inkl. VOC-Filter und Bakterienfilter ePM1 - 90% (F9)
  • Interaktives Bedienfeld mit pulsierender und wechselnder Ringfarbe informiert über die Luftqualität im Innenraum und den erforderlichen Filterwechsel
  •  Optionaler CO2-Sensor über 0-10V
  • Modbus-Schnittstelle für die Integration in das Gebäudemanagementsystem
  • Mehrfamilienhäuser
  • Einfamilienhäuser
  • Neubau
  • Renovierung
  • 2 Varianten: rechts oder links
  • 3 Größen: 150, 240 und 370
  • 2 Montagemöglichkeiten:
    • Decke (waagerecht)
    • Wand ( senkrecht)
  • 4 Regelungsarten einstellbar:
    • Konstante Drehzahl
    • Konstanter Volumenstrom (selbstregelnd)
    • Variabler Volumenstrom auf Basis des CO2-Gehalts (Eingang 0–10 V)
    • Konstanter Druck
  • Interaktives Bedienfeld mit pulsierender und wechselnder Ringfarbe
  • Serienmäßiger 100% Bypass
  • Anschlussmöglichkeiten:
    • 0–10 V für CO2-Sensor
    • Modbus für Integration in Hausautomation oder Gebäudemanagementsystem
  • Standardfilter:
    • Staubfilter (ähnlich G1)
    • Feinpartikelfilter ePM1 60% (ähnlich F7)
  • Ersatzfilter in folgenden Filterstufen erhältlich:
    • Staubfilter (ähnlich G1)
    • Pollenfilter ISO Coarse 65% (ähnlich G4)
    • Feinpartikelfilter ePM1 60% (ähnlich F7)
    • VOC-Filter ePM1 60% (ähnlich F7)
    • Bakterienfilter ePM1 90% (ähnlich F9)
  • Horizontale Befestigung an der Decke oder vertikal an der Wand
  • Empfohlener Einbau in beheizten Räumen
Wärmetauscher-Typ

Gegenstrom

Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima)

A

InspirAIR® Side Premium
Artikel A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Gewicht (kg)
A11023455 - InspirAIR® Side 150 Premium Rechts

600

160

200

1070

215

420

27

A11023456 - InspirAIR® Side 150 Premium Links

600

160

200

1070

215

420

27

A11023312 - InspirAIR® Side 240 Premium Rechts

600

160

250

1150

215

365

30

A11023313 - InspirAIR® Side 240 Premium Links

600

160

250

1150

215

365

30

A11023316 - InspirAIR® Side 370 Premium Rechte

670

160

300

1150

215

420

34

A11023317 - InspirAIR® Side 370 Premium Links

670

160

300

1150

215

420

34

Artikel Maximale Luftleistung (m³/h)
A11023455 - InspirAIR® Side 150 Premium Rechts

150

A11023456 - InspirAIR® Side 150 Premium Links

150

A11023312 - InspirAIR® Side 240 Premium Rechts

240

A11023313 - InspirAIR® Side 240 Premium Links

240

A11023316 - InspirAIR® Side 370 Premium Rechte

370

A11023317 - InspirAIR® Side 370 Premium Links

370

Artikel Spannungsversorgung (V) Frequenz (Hz) Maximale Leistungsaufnahme (W) Schutzart Maximale Stromaufnahme (A)
A11023455 - InspirAIR® Side 150 Premium Rechts

230

50

135

1,2

A11023456 - InspirAIR® Side 150 Premium Links

230

50

135

1,2

A11023312 - InspirAIR® Side 240 Premium Rechts

230

50

183

1,75

A11023313 - InspirAIR® Side 240 Premium Links

230

50

183

1,75

A11023316 - InspirAIR® Side 370 Premium Rechte

230

50

234

2

A11023317 - InspirAIR® Side 370 Premium Links

230

50

234

2

Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima)

A

Produkte und Zubehörartikel

  • InspirAIR® Side 150 Premium Rechts
    InspirAIR® Side 150 Premium Rechts
    A11023455
  • InspirAIR® Side 150 Premium Links
    InspirAIR® Side 150 Premium Links
    A11023456
  • InspirAIR® Side 240 Premium Rechts
    InspirAIR® Side 240 Premium Rechts
    A11023312
  • InspirAIR® Side 240 Premium Links
    InspirAIR® Side 240 Premium Links
    A11023313
  • InspirAIR® Side 370 Premium Rechte
    InspirAIR® Side 370 Premium Rechte
    A11023316
  • InspirAIR® Side 370 Premium Links
    InspirAIR® Side 370 Premium Links
    A11023317
