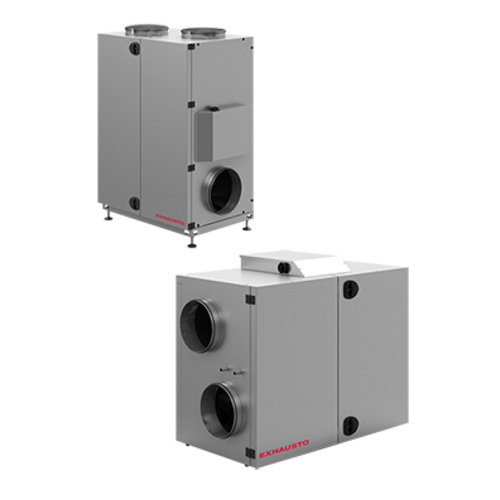

VEX100
Lüftungsgeräte

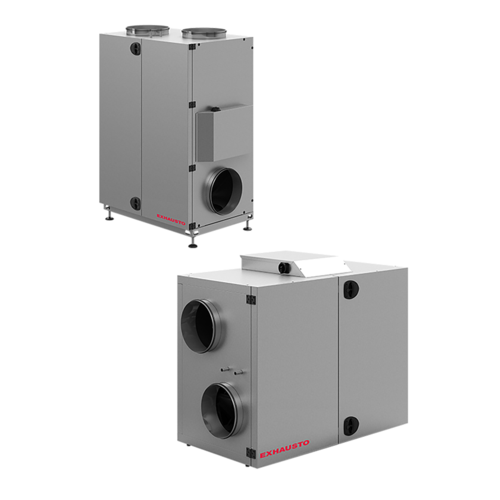

Die Geräte VEX140, 150 und 160 sind in einer Horizontal- oder Vertikalausführung erhältlich, wohingegen der VEX170 nur in einer Horizontalausführung lieferbar ist.
Die Lüftungsgeräte können mit der EXact2-Automatik oder auch ohne Automatik geliefert werden.
Produktvorteile
- Kompakte Lüftungsgeräte
- Integriertes Elektro- oder Wasserheizregister
- Flexible Anordnungsmöglichkeiten der Anschlussstutzen
- Horizontale und vertikale Modelle
- Kann auch im Außenbereich aufgestellt werden
VEX100 bringt gefilterte Außenluft in das Gebäude und gewinnt Wärme aus der Abluft mit Hilfe seines hocheffizienten Wärmetauschers zurück. Die zugeführte Luft kann mit einer breiten Palette von Heiz- und Kühlregistern erwärmt und/oder gekühlt werden.
VEX100 eignet sich für Aufgaben, die nicht durch die ECO-Design-Richtlinie abgedeckt sind und bei denen keine hohe Effizienzanforderung besteht. Dies kann z.B. die Belüftung von Küchen, Bäckereien und ähnlichem sein, wo typischerweise ein Überschuss an Wärme vorhanden ist, aber dennoch vorgewärmte Zuluft für die Räume erforderlich ist.
Standardfilter (Panelfilter):
- Außenluft - ePM1 55% (F7)
- Abluft - ISO Coarse 85% (M5)
| Artikel | Motorklasse gem. IEC TS 60034-30-2 | Gerätevariante | Wärmetauscher-Typ |
|---|---|---|---|

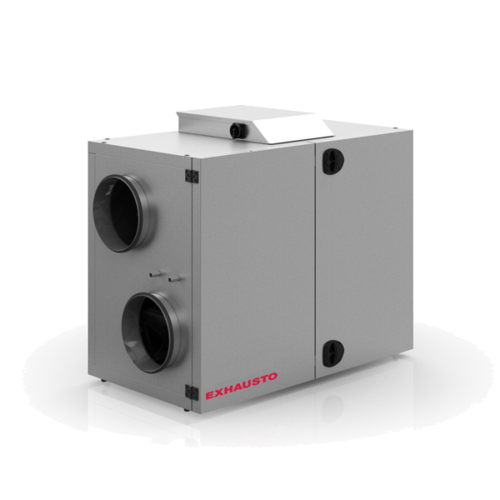

| VEX140H - VEX140, horizontale Ausführung | IE5 (Ultra Premium Efficiency) |
Horizontal |
Kreuzstrom |
| VEX150H - VEX150, horizontale Ausführung | IE5 (Ultra Premium Efficiency) |
Horizontal |
Kreuzstrom |
| VEX160H - VEX160, horizontale Ausführung | IE5 (Ultra Premium Efficiency) |
Horizontal |
Kreuzstrom |
| VEX170H - VEX170, horizontale Ausführung | IE5 (Ultra Premium Efficiency) |
Horizontal |
Kreuzstrom |
| VEX140V - VEX140, vertikale Ausführung | IE5 (Ultra Premium Efficiency) |
Vertikal |
Kreuzstrom |
| VEX150V - VEX150, vertikale Ausführung | IE5 (Ultra Premium Efficiency) |
Vertikal |
Kreuzstrom |
| VEX160V - VEX160, vertikale Ausführung | IE5 (Ultra Premium Efficiency) |
Vertikal |
Kreuzstrom |
| Artikel | Max. Gesamtwirkungsgrad (A-D) (%) | Anforderungen an den Leistungsgrad | ECO-Leistungsgrad beim optimalen Betriebspunkt | Überlastschutz |
|---|---|---|---|---|
| VEX140H - VEX140, horizontale Ausführung | 58,1 |
62N (2015) |
76,2N |
Eingebaut |
| VEX150H - VEX150, horizontale Ausführung | 60 |
62N (2015) |
74,4N |
Eingebaut |
| VEX160H - VEX160, horizontale Ausführung | 57,1 |
62N (2015) |
67,2N |
Eingebaut |
| VEX170H - VEX170, horizontale Ausführung | 60,4 |
62N (2015) |
66,6N |
Eingebaut |
| VEX140V - VEX140, vertikale Ausführung | 58,1 |
62N (2015) |
76,2N |
Eingebaut |
| VEX150V - VEX150, vertikale Ausführung | 60 |
62N (2015) |
74,4N |
Eingebaut |
| VEX160V - VEX160, vertikale Ausführung | 57,1 |
62N (2015) |
67,2N |
Eingebaut |
Voraussetzungen:
- Dichte = 1,2 kg/m³
- Druckverhältnis < 1,11
- Sonstige Punkte gemäß EC327/2011 (siehe Produktanleitung)
| Artikel | Regelung | Regelsignal - für EXHAUSTO Automatik | Regelsignal - für fremde Automatik | Medientemperatur (Luft) | Umgebungstemperaturbereich |
|---|---|---|---|---|---|
| VEX140H - VEX140, horizontale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C...+40°C |
-30°C....+50°C |
| VEX150H - VEX150, horizontale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C....+40°C |
-30°C....+50°C |
| VEX160H - VEX160, horizontale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C....+40°C |
-30°C....+50°C |
| VEX170H - VEX170, horizontale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C....+40°C |
-30°C....+50°C |
| VEX140V - VEX140, vertikale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C....+40°C |
-30°C....+50°C |
| VEX150V - VEX150, vertikale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C....+40°C |
-30°C....+50°C |
| VEX160V - VEX160, vertikale Ausführung | Stufenlos über Motorcontroller (MC) |
Modbus |
0 - 10 V DC |
-40°C....+40°C |
-30°C....+50°C |
Maßskizzen für VEX100V = vertikale Version (obere Abbildung) und VEX100H = horizontale Version (untere Abbildung), beide mit runden Rohrleitungen dargestellt.
| Artikel | A (mm) | B (mm) | C (mm) | Ø Anschluss (mm) | Anschluss horizontal Maß (mm) | Anschluss vertikales Maß (mm) | Gewicht (kg) | Gewicht für die Einbringung in das Gebäude |
|---|---|---|---|---|---|---|---|---|
| VEX140H - VEX140, horizontale Ausführung | 1365 |
1145 |
750 |
315 |
190 |
105 kg (ohne Türen, Wärmetauscher und Ventilatoren) |
||
| VEX150H - VEX150, horizontale Ausführung | 1600 |
1295 |
835 |
400 |
278 |
164 kg (ohne Türen, Wärmetauscher und Ventilatoren) |
||
| VEX160H - VEX160, horizontale Ausführung | 1820 |
1495 |
940 |
500 |
355 |
202 kg (ohne Türen, Wärmetauscher und Ventilatoren) |
||
| VEX170H - VEX170, horizontale Ausführung | 2200 |
1895 |
1240 |
600 |
500 |
626 |
411 kg (ohne Türen, Wärmetauscher und Ventilatoren) |
|
| VEX140V - VEX140, vertikale Ausführung | 1145 |
1365 |
750 |
315 |
190 |
105 kg (ohne Türen, Wärmetauscher und Ventilatoren) |
||
| VEX150V - VEX150, vertikale Ausführung | 1600 |
1295 |
835 |
400 |
278 |
164 kg (ohne Türen, Wärmetauscher und Ventilatoren) |
||
| VEX160V - VEX160, vertikale Ausführung | 1820 |
1495 |
940 |
500 |
355 |
202 kg (ohne Türen, Wärmetauscher und Ventilatoren) |

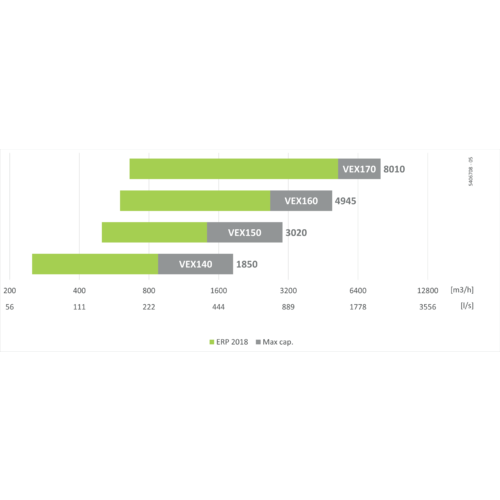

| Artikel | Min. Luftmenge (m³/h) | Maximale Luftmenge (m³/h) |
|---|---|---|
| VEX140H - VEX140, horizontale Ausführung | 250 |
1900 |
| VEX150H - VEX150, horizontale Ausführung | 500 |
3060 |
| VEX160H - VEX160, horizontale Ausführung | 600 |
4480 |
| VEX170H - VEX170, horizontale Ausführung | 660 |
8170 |
| VEX140V - VEX140, vertikale Ausführung | 250 |
1900 |
| VEX150V - VEX150, vertikale Ausführung | 500 |
3060 |
| VEX160V - VEX160, vertikale Ausführung | 600 |
4480 |
| Artikel | Maximaler Wirkungsgrad des Wärmetauschers (%) |
|---|---|
| VEX140H - VEX140, horizontale Ausführung | 73,1% bei 800 m³/h * |
| VEX150H - VEX150, horizontale Ausführung | 72,8% bei 1.400 m³/h * |
| VEX160H - VEX160, horizontale Ausführung | 73,3% bei 2.600 m³/h * |
| VEX170H - VEX170, horizontale Ausführung | 73,6% bei 4.800 m³/h |
| VEX140V - VEX140, vertikale Ausführung | 73,1% bei 800 m³/h * |
| VEX150V - VEX150, vertikale Ausführung | 72,8% bei 1.400 m³/h * |
| VEX160V - VEX160, vertikale Ausführung | 73,3% bei 2.600 m³/h * |
Informationen zum angegebenen Wirkungsgrad:
- 200 Pa Kanaldruckverlust
- Filter Außenluft: ePM1 55% (F7)
- Filter Abluft: Coarse 85% (M5)
- Wirkungsgrad ohne Kondensation gemäß DIN EN 308
- Abluft: 25°C / 28% rF
- Außenluft: 5°C / 50% rF
- Gleichgewicht zwischen Außenluft und Abluft = 1,0
* Eine genaue Berechnung der Wärmerückgewinnung auf den von Ihnen genötigten Betriebspunkt erhalten Sie mit unserem Auslegungsprogramm EXselectPRO.

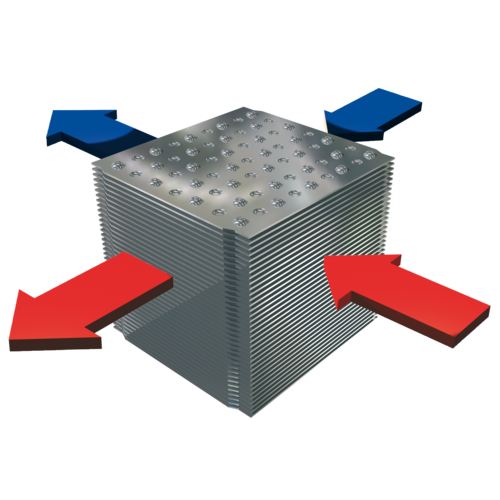

Kreuzstromwärmetauscher aus Aluminium mit einem mäßigen Druckverlust und einem hohen Temperaturwirkungsgrad. Der Kreuzstromtauscher gewährleistet völlig getrennte Luftwege, damit weder Geruch noch Schmutzpartikel an die Zuluft übertragen werden können.
Durch den Kreuzstromtauscher ist das Gerät für die Prozesslüftung geeignet, jedoch nicht in einer korrosiven Umgebung.
Niedriger Energieverbrauch bei gleichzeitig höherer Leistung durch die Kombination moderner EC-Motoren mit optimiertem EXstream- Zentrifugalrad.
Wir bieten Ihnen die Möglichkeit, mit Ihrem gewünschten Betriebspunkt ein eigenes Energieeffizienz -Label in unseren Auslegungsprogrammen EXselectPRO auszudrucken, um Ihr Gerät zu kennzeichnen.
| Artikel | Spannungsversorgung (V) | Frequenz (Hz) | Maximale Leistung Elektroheizregister 1 (kW) | Maximale Leistung Elektroheizregister 2 (kW) | Maximaler Phasenstrom (A) | Maximaler Phasenstrom Elektroheizregister 1 (A) | Maximaler Phasenstrom Elektroheizregister 2 (A) | Maximaler Strom Nullleiter (A) | Max. elektrische Leistung des Gerätes (kW) |
|---|---|---|---|---|---|---|---|---|---|
| VEX140H - VEX140, horizontale Ausführung | 1x230 |
50 |
6 |
9 |
12,5 |
1,6 |
|||
| VEX150H - VEX150, horizontale Ausführung | 3x400 |
50 |
6 |
12 |
8,7 |
26 |
34,7 |
15,0 |
2,7 |
| VEX160H - VEX160, horizontale Ausführung | 3x400 |
50 |
6 |
15 |
15,5 |
36,5 |
46,7 |
23,5 |
4,8 |
| VEX170H - VEX170, horizontale Ausführung | 3x400 |
50 |
31,2 |
46,8 |
17,5 |
62,5 |
85 |
9,2 |
|
| VEX140V - VEX140, vertikale Ausführung | 1x230 |
50 |
6 |
9 |
12,5 |
1,6 |
|||
| VEX150V - VEX150, vertikale Ausführung | 3x400 |
50 |
6 |
12 |
8,7 |
26 |
34,7 |
15,0 |
2,7 |
| VEX160V - VEX160, vertikale Ausführung | 3x400 |
50 |
6 |
15 |
15,5 |
36,5 |
46,7 |
23,5 |
4,8 |
Mit unserem Auslegungsprogramm EXselectPRO können Sie Ihr Lüftungsgerät schnell und einfach für Ihr aktuelles Projekt auslegen.
Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm EXselectPRO, hier erhalten Sie:
- Ihre Projektdaten (Speicherung Ihrer Daten online nur für registrierte Benutzer möglich)
- Verkaufspreise (nur für registrierte Benutzer)
- Maße und Gewichte
- Schalldaten
- CAD/Revit-Zeichnungen (dwg/dxf-Format)
- Flußdiagramm (dxf-Format)
- Ecodesign Angaben nach EU 1253/2014
- Ausschreibungstexte
Mechanische Leistung gemäß DS/EN 1886 und von Eurovent zertifiziert:
- Festigkeit des Gehäuses: D1 (M)
- Dichtheit bei Unterdruck von -400 Pa: L1 (M)
- Dichtheit bei Überdruck von +700 Pa: L1 (M)
- Filterumgehung: F9 bei Unter- und Überdruck
- Wärmeübertragung: T2 (M)
- Wärmebrückenfaktor: TB3
Die Gehäuse sind aus Aluzink AZ185 Klasse C4 gemäß EN/ISO 12 944-2 und mit einer Isolierschicht aus 50 mm Mineralwolle ausgestattet. Dadurch wird ein niedriger Schallpegel an die Umgebung bzw. im Aufstellungsraum erzielt.
Durch die Konstruktion der Gehäuse wird die Entstehung von Kältebrücken minimiert.
Die Motorsektionen sind an Schwingungsdämpfern aufgehängt, wodurch weniger Geräusche und Vibrationen in den Kanälen entstehen. Darüber hinaus ist es nicht erforderlich, Flexverbindungen zwischen Gerät und Kanalsystem zu montieren.
Die Motorsektionen sind zwecks einfacher Wartung herausziehbar.
Die Motoren sind vom Typ EC mit einem sehr hohen Wirkungsgrad, der den Anforderungen der Ecodesign-Richtlinie entspricht.
EXstream Performance
Alle Lüftungsgeräte sind mit dem EXstream-Zentrifugalrad von EXHAUSTO ausgerüstet, dass mit seinem niedrigen Energieverbrauch und niedrigen Schallpegel zu den besten auf dem Markt zählt.

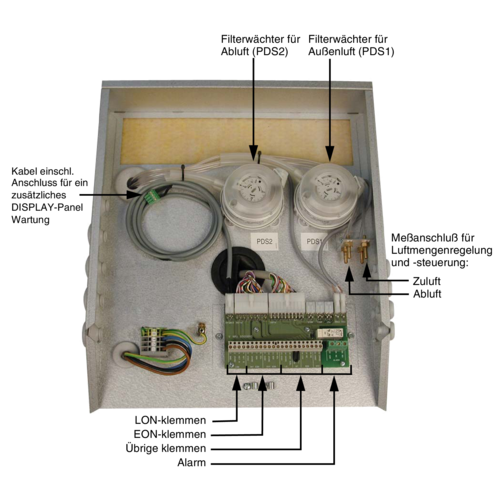

Der leicht zugängliche Anschlusskasten mit integrierter Versorgungstrennung und automatischen Sicherungen gewährleistet einfachen Zugang für Anschluss und Einstellung.
Die Panelfilter sind leicht austauschbar und können als Filterklasse Grob 85% (M5) oder ePM1 55% (F7) bestellt werden gemäß ISO 16890.

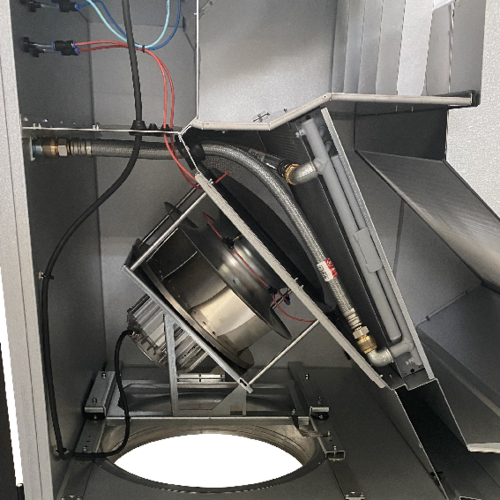

Die VEX100-Serie wird mit integriertem Wasser- oder Elektro-Nachheizregister geliefert.
VEX140 - VEX160:
Als Zubehör ist ein Montagesockel mit Füßen erhältlich, die in der Höhe zwischen
130 und 160 mm verstellbar sind.
Nur VEX170:
Es wird standardmäßig ein Montagesockel mit Füßen mitgeliefert, die in der Höhe zwischen
130 und 160 mm verstellbar sind.
Bei einigen Projekten können Platzverhältnisse den Transport des Lüftungsgerätes erschweren oder unmöglich machen. Die Geräteserie VEX100 kann daher als SPLIT-Ausführung bestellt werden. Das bedeutet, dass die Einheit im Werk gebaut und getestet wird – nur ohne Abdichtung.
Das Lüftungsgerät kann daher am Aufstellort leicht zerlegt, in Einzelteilen transportiert, wieder montiert, abgedichtet und in Betrieb genommen werden.
Die Abmessungen und Gewichte der einzelnen Baugruppen zur Einschätzung der Einbringung finden Sie im Reiter "Mehr".
Produkte und Zubehörartikel
Dokumente
-
VEX140 Horizontal HCW mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX140 Horizontal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX140 Vertikal HCW mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX140 Vertikal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX140 HCW für andere Automatik, InstallationsanleitungAnleitungen13 MB
-
VEX140 HCW mit EXact2, Elektro-InstallationsanleitungAnleitungen2 MB
-
VEX140 HCW für andere Automatik, Elektro-InstallationsanleitungAnleitungen1 MB
-
VEX150 Horizontal HCW mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX150 Horizontal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX150 Vertikal HCW mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX150 Vertikal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX150 HCW für andere Automatik, InstallationsanleitungAnleitungen4 MB
-
VEX160 Horizontal HCW mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX160 Horizontal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX160 Vertikal HCW mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX160 Vertikal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX160 HCW für andere Automatik, InstallationsanleitungAnleitungen4 MB
-
VEX170 Horizontal HCE mit EXact2, InstallationsanleitungAnleitungen5 MB
-
VEX170 Horizontal HCW mit EXact2, InstallationsanleitungAnleitungen6 MB
-
VEX170 Horizontal HCW für andere Automatik, InstallationsanleitungAnleitungen4 MB
-
VEX170 Horizontal HCW für andere Automatik, Elektro-InstallationsanleitungAnleitungen1 MB
-
VEX150-160-170 HCW mit EXact2, Elektro-InstallationsanleitungAnleitungen4 MB
-
VEX150-160 HCW für andere Automatik, Elektro-InstallationsanleitungAnleitungen1 MB
-
VEX140-150-160-170 HCE mit EXact2, Elektro-InstallationsanleitungAnleitungen5 MB
-
EXact2 HMI2 350 Touch für VEX100/VEX100CF, InstallationsanleitungAnleitungen3 MB
-
EXact2 HMI2 350 Touch für VEX100/VEX100CF, MenüguideAnleitungen1 MB
-
VEX-Geräte, Eurovent ZertifikatZertifikate und Erklärungen198 KB
-
VEX140H+V, Ecodesign-ErklärungZertifikate und Erklärungen405 KB
-
VEX150H+V, Ecodesign-ErklärungZertifikate und Erklärungen357 KB
-
VEX160H+V, Ecodesign-ErklärungZertifikate und Erklärungen344 KB
-
VEX170H, Ecodesign-ErklärungZertifikate und Erklärungen341 KB
-
VEX140 HL (horizontal, links), DWG-FormatCAD-Zeichnungen2 MB
-
VEX140 HR (horizontal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
VEX140 VL (vertikal, links), DWG-FormatCAD-Zeichnungen3 MB
-
VEX140 VR (vertikal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
VEX150 HL (horizontal, links), DWG-FormatCAD-Zeichnungen3 MB
-
VEX150 HR (horizontal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
VEX150 VL (vertikal, links), DWG-FormatCAD-Zeichnungen2 MB
-
VEX150 VR (vertikal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
VEX160 HL (horizontal, links), DWG-FormatCAD-Zeichnungen3 MB
-
VEX160 HR (horizontal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
VEX160 VL (vertikal, links), DWG-FormatCAD-Zeichnungen3 MB
-
VEX160 VR (vertikal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
VEX170 HL (horizontal, links), DWG-FormatCAD-Zeichnungen3 MB
-
VEX170 HR (horizontal, rechts), DWG-FormatCAD-Zeichnungen3 MB
-
EXHAUSTO Küchenlüftung, MontageanleitungAnleitungen6 MB
-
Lüftungslösung für gewerbliche Küchen, FlyerTechnische Dokumentation4 MB
1 Software
Mehr
VEX100-Serie
SPLIT-Ausführung: Abmessungen & Transporthinweise
In der SPLIT-Ausführung wird das VEX-Gerät werksseitig ohne Abdichtung vormontiert, um den Transport bei eingeschränkten Platzverhältnissen zu erleichtern. Die Komponenten werden am Aufstellort durch EXHAUSTO-Kundendiensttechniker in Einzelteilen eingebracht, montiert und fachgerecht abgedichtet.
Die folgende Tabelle zeigt die wichtigsten Maße und Gewichte der Wärmetauschereinheit, des größten Gehäuseteils und der Motoreinheit – zur besseren Einschätzung der Transportsituation vor Ort.
| Bauteil | Abmessungen & Gewicht | VEX140 | VEX150 | VEX160 | VEX170 |
|---|---|---|---|---|---|
| Wärmetauschersektion | Höhe [mm] | 525 | 632 | 735 | 842 |
| Breite [mm] | 525 | 632 | 735 | 840 | |
| Tiefe [mm] | 655 | 737 | 842 | 1142 | |
| Kreuzstromwärmetauscher | |||||
| Gewicht [kg] | 27 | 38 | 46 | 85 | |
| Größtes Gehäuseteil | Höhe [mm] | 1360 | 1600 | 1820 | 2200 |
| Breite [mm] | 940 | 1090 | 890 | 1190 | |
| Tiefe [mm] | 50 | 50 | 50 | 50 | |
| Motorsektion | Gewicht [kg] | 2 x 16,5 | 2 x 23,5 | 2 x 33 | 2 x 54 |
Für weitere Rückfragen zur Montage oder Planung der SPLIT-Ausführung wenden Sie sich bitte an unseren technischen Support. Zur Kontaktseite.
