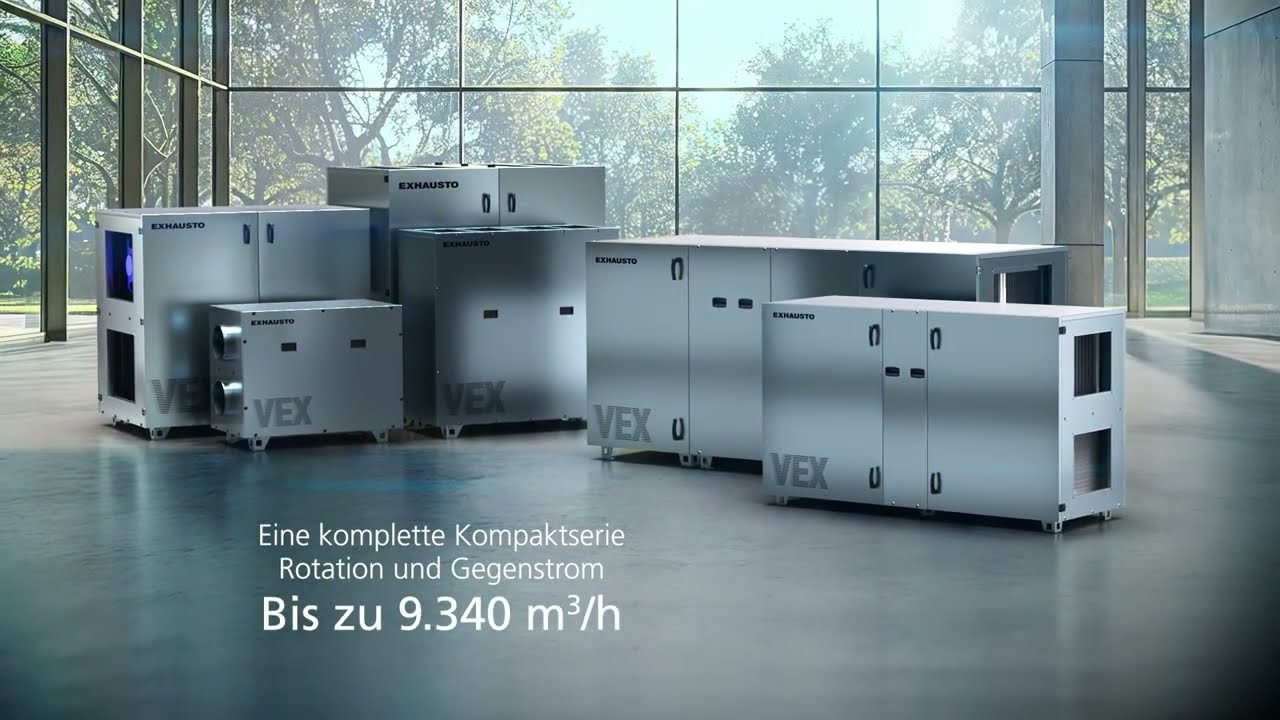

VEX1000CS

• Mehrfamilienhäuser

• Neubau

• Renovierung

• Büro- und Gewerbeimmobilien

• Bildungseinrichtungen

VEX1000 bringt gefilterte Luft in das Gebäude und gewinnt die Wärme aus der Abluft mithilfe des hocheffizienten Wärmetauschers zurück. Die einströmende Luft kann mithilfe integrierter Kühl- und Heizregister erwärmt und/oder gekühlt werden.

VEX1000 ist eine kompakte Einheit, die für die Bereitstellung der höchstmöglichen Luftkapazität bei minimalem Platzbedarf konzipiert ist.

VEX1000CS ist mit mehreren Typen von Gegenstromwärmetauschern erhältlich.

• Getrennte Luftströme schützen vor Leckagen zwischen Abluft und Zuluft

• Optimierte druckgeregelte Enteisungs-Funktion

• Gegenstromwärmetauscher mit verschiedenen Lamellenabständen bieten die optimale Lösung für maximale Wärmerückgewinnung sowie hohe Luftleistung

• Möglichkeit zur Auswahl von Enthalpie-Gegenstromwärmetauschern, welche die Feuchtigkeit in der Luft zurückgewinnt und für ein besseres Raumklima und minimale Kondensation sorgt

• Flache Gerätebauweise, die sich gut für Neubau und Sanierung eignet

Es stehen 3 verschiedene Gegenstromwärmetauscher für VEX1000CS zur Verfügung, abgestimmt auf unterschiedliche Einsatzbereiche und Anforderungen an Energieeffizienz, Raumklima und Feuchterückgewinnung:

• Gegenstromwärmetauscher (Standard oder hoher Wirkungsgrad)

  • Standard: Bis zu 78% Wärmerückgewinnung gemäß EN 308 bei vollständig getrennten Luftströmen. Die Standard-Ausführung eignet sich für hohe Anforderungen an Energieeffizienz und maximaler Luftleistung.

  • Hoher Wirkungsgrad: Bis zu 90% Wärmerückgewinnung gemäß EN 308 bei vollständig getrennten Luftströmen. Die Hocheffizienzausführung eignet sich für hohe WRG-Anforderungen und unterstützt die Reduktion des Heizenergiebedarfs.

• Enthalpie-Wärmetauscher

  • Gewinnt sowohl Wärme als auch Feuchtigkeit zurück, überträgt Energie und Wasserdampf zwischen Luftströmen. Verbesserter Raumkomfort, sorgt für stabilere Temperatur- und Feuchtigkeitswerte. Der Enthalpie-Wärmetauscher erhält die Luftfeuchtigkeit im Winter und entzieht im Sommer einen Teil der Feuchtigkeit der Zuluft.

• Epoxidbeschichteter Kondensations-Wärmetauscher

  • Korrosionsgeschützte Ausführung für kritische Anwendungen – ideal bei hohen Anforderungen an Hygiene oder aggressiven Medien in der Abluft.

  • Dynamische Bypass-Enteisung

• Bei niedrigen Außentemperaturen kann Kondensat im Gegenstromwärmetauscher gefrieren. EXcon+ erkennt eine beginnende Vereisung über den steigenden Druckverlust im Wärmetauscher und öffnet die Bypassklappe automatisch in kleinen Schritten.

  • So wird der Wärmetauscher gezielt enteist, ohne den Betrieb unnötig zu unterbrechen.

  • Erkennt Vereisung automatisch über den Druckverlust

  • Öffnet den Bypass nur so weit wie nötig

  • Unterstützt einen stabilen und sicheren Winterbetrieb

• Weitere Möglichkeiten zur Behebung des Vereisungsproblems

  • Um die Enteisungszeit zu verkürzen, unterstützt EXcon+ die folgenden Strategien in Kombination mit der Bypass-Enteisung:

  • Vorheizregister: Das Vorheizregister verfügt über einen festen Sollwert, um die Außenlufttemperatur auf eine bestimmte Temperatur zu erhöhen (die direkt vom Vorheizregister geregelt wird). EXcon+ sendet ein Signal, wann das Vorheizregister eingeschaltet werden kann und wann nicht.

  • Reduzierte Luftmenge: EXcon+ unterstützt eine Funktion zur Reduzierung der Luftmenge, wenn die Zulufttemperatur nicht erreicht wird. Dies kann sowohl für beide Ventilatoren als auch nur für den Zuluftventilator gelten.  Durch eine geringere Luftmenge in der Zuluft wird der Energiebedarf für die Enteisung des Wärmetauschers verringert.

• Kanalschalldämpfer in 2 verschiedenen Längen erhältlich

• Ausführung für Außenmontage inkl. Gerätedach und Sturmsicherung sowie Heizelement für den externen elektrischen Regelungskasten

• Absperrklappen für Außen- und Fortluft inkl. Modbus-Antrieb mit Federrücklauf

• Integrierte Heiz- oder Kühlregister

• Externe DX- und Wasser-Kühlregister

• Mit Panelfiltern oder Taschenfiltern lieferbar

• Optional auch obere Anschlüsse für Außen- und/oder Abluft möglich

• 3 verschiedene Regelungsvarianten stehen zur Auswahl:

  • 1.)  Integrierte EXcon+-Regelung - alle internen Sensoren und elektrische Komponenten sind installiert und elektrisch angeschlossen, Gerät funktionsgetestet

  • 2.)  Controller Ready - für bauseitige Regelung, alle Sensoren sind im Gerät montiert und elektrisch an zentraler Stelle verdrahtet

  • 3.)  Ohne Regelung - keine Sensoren oder elektrischen Komponenten enthalten, vollständige Installation und Verdrahtung bauseits

VEX1000CS wird ab Werk fertig getestet entweder als Monoblock oder Trioblock geliefert. Dadurch kann VEX1000 leicht zum Montageort transportiert werden.

VEX1010CS bis VEX1030CS:  Monoblock = Einteiliges Gerät, Lieferung in einem Gehäuse

VEX1045CS bis VEX1065CS: Trioblock = Dreiteiliges Gehäuse, Lieferung in drei Gerätesektionen

Gemäß DS/EN 1886 und zertifiziert von Eurovent

• Mechanische Festigkeit des Gehäuses: D2

• Luftleckage im Gehäuse bei Unterdruck von -400Pa: L1

• Luftleckage im Gehäuse bei Überdruck von +700Pa: L2

• Filter-Bypass-Leckage: F9

• Wärmeübertragungsklasse: T2

• Wärmebrückenfaktor des Gehäuses: TB2

VEX1000CS wird ab Werk fertig getestet entweder als Monoblock oder Trioblock geliefert. Dadurch kann VEX1000 leicht zum Montageort transportiert werden.

VEX1010CS bis VEX1030CS:  Monoblock = Einteiliges Gerät, Lieferung in einem Gehäuse

VEX1045CS bis VEX1065CS: Trioblock = Dreiteiliges Gehäuse, Lieferung in drei Gerätesektionen

Das Lüftungsgerät kann auf verstellbaren Füßen oder auf einem Montagesockel montiert geliefert werden.

Die Regelung befindet sich in einem externen elektrischen Anschlusskasten, der auf einem Standfuß neben dem Lüftungsgerät oder an der Wand montiert werden kann.

Eine Kurzanleitung ist beigefügt, die eine einfache und schnelle Montage des Produkts anleitet. Ausführliche Anleitungen und Service-Guides sind einfach über den QR-Code auf der Vorderseite des Lüftungsgerätes zugänglich.

Bei Projekten mit besonders eingeschränkten Zutrittsbedingungen kann VEX 1000 als SPLIT geliefert werden,

wobei das Gerät einfach und schnell zerlegt, ins Gebäude transportiert und wieder zusammengebaut werden kann.

Flexible Platzierung des Steuerungskastens

Steuerung und Schaltschrank werden in einem separaten Steuerungskasten mitgeliefert, der neben dem Gerät oder an der Wand bis zu 10 m vom VEX-Gerät montiert werden kann. So kann der Kasten dort platziert werden, wo es im Hinblick auf Service und Wartung am zweckmäßigsten ist.

VEX1000CS ist mit der Möglichkeit eines Fortluftauslasses und/oder eines Abluftstutzens oben am Gerät erhältlich, um vor Ort mehr Flexibilität bei der Montage zu bieten.

VEX1000 kann mit 3 Regelungsvarianten geliefert werden:

• Integrierte EXcon+-Regelung (Standard) – Das Gerät ist mit EXcon+ ausgestattet. Alle internen Elektro- und Regelungskomponenten des Geräts sind mit dem externen elektrischen Anschlusskasten verbunden und werkseitig endgetestet.

• Controller Ready (Option) – Alle internen Elektro- und Regelungskomponenten des Geräts sind mit dem externen elektrischen Anschlusskasten verbunden, der für die Montage einer alternativen Regelung nach Kundenwunsch vorbereitet ist. (Externe Regelungskomponenten sind nicht im Lieferumfang enthalten)

• Ohne Regelung (Option) – Das Gerät wird ohne externen elektrischen Anschlusskasten, Regelung, elektrische Verdrahtung und Sensoren geliefert. Der Kunde sorgt selbst für Elektro- und Regelungskomponenten. (Steuerungen und Motoren für rotierende Wärmetauscher, Ventilatoren und Klappen sind enthalten)

Die neue EXcon+-Regelung gewährleistet eine optimale Steuerung des Raumklimas in nahezu allen Anwendungsbereichen.

Die intuitive Benutzeroberfläche, die an vordefinierte Benutzergruppen angepasst ist, und die optimierte Kalenderfunktion gewährleisten eine einfache und schnelle Einstellung und Anpassung des Innenraumklimas.

Die EXcon+-Regelung wird zur Steuerung von u.a. Luftmengen, Heizung und Kühlung eingesetzt. Wie und wann die Regelung zwischen den integrierten Funktionen wechselt, wird im Betriebsprogramm festgelegt. Das Programm kann bei Bedarf durch temporäre Zwangssteuerungen außer Kraft gesetzt werden, woraufhin zum aktiven Betriebsprogramm zurückgekehrt wird.

Die Wahl von EXcon+ bietet neben einer breiten Palette von Standardsteuerungsmodi die Möglichkeit, EXHAUSTOs patentierte Dynamische Druckkontrolle (aDCV) zu nutzen.

• Die Dynamische Druckkontrolle (aDCV) ermöglicht eine Betriebsoptimierung mit Konstantdruckregelung von Lüftungssystemen mit variablen Luftmengen. Durch die patentierte adaptive Druckregulierung sind Energieeinsparungen von bis zu 20% im Vergleich zu einem bedarfsgesteuerten System mit Konstantdruckregelung (DCV) möglich.

Die EXcon+-Regelung kann über die HMI Bedieneinheit, einen Webserver im Netzwerk oder über integriertes WiFi gesteuert werden. Auf das WiFi kann einfach über Ihr Tablet oder Ihren PC zugegriffen werden, indem Sie der Schnellstartanleitung folgen, welche mit dem externen elektrischen Anschlusskasten mitgeliefert wird.

Die EXcon+-Netzwerkkommunikation unterstützt BacNet über TCP/IP und MODBUS über RS485 oder TCP/IP.
