VEX1000RS

Mit unserem Auslegungsprogramm EXselectPRO können Sie Ihr Lüftungsgerät schnell und einfach für Ihr aktuelles Projekt auslegen.

Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm EXselectPRO, hier erhalten Sie:

• Ihre Projektdaten (Speicherung Ihrer Daten online nur für registrierte Benutzer möglich)
• Verkaufspreise (nur für registrierte Benutzer)
• Maße und Gewichte
• Schalldaten
• CAD/Revit-Zeichnungen (dwg/dxf-Format)
• Flußdiagramm (dxf-Format)
• Ecodesign Angaben nach EU 1253/2014
• Ausschreibungstexte

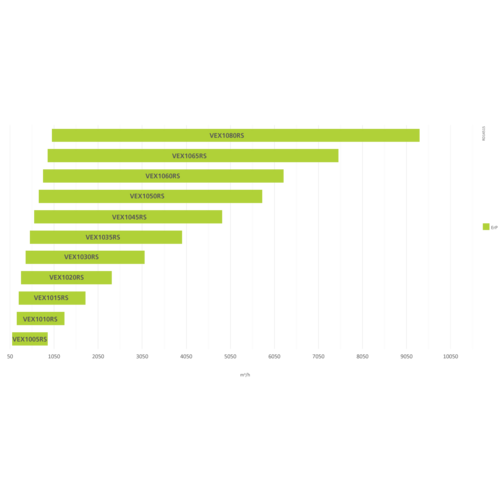

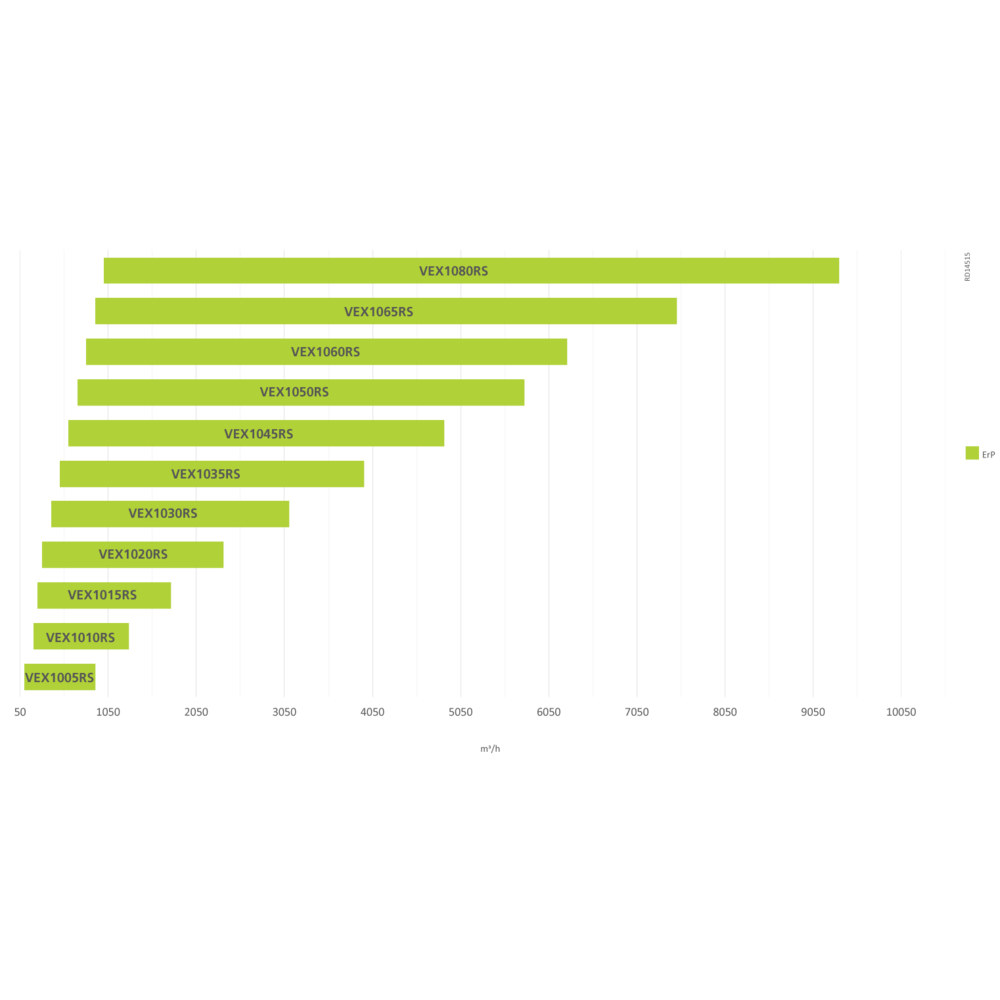

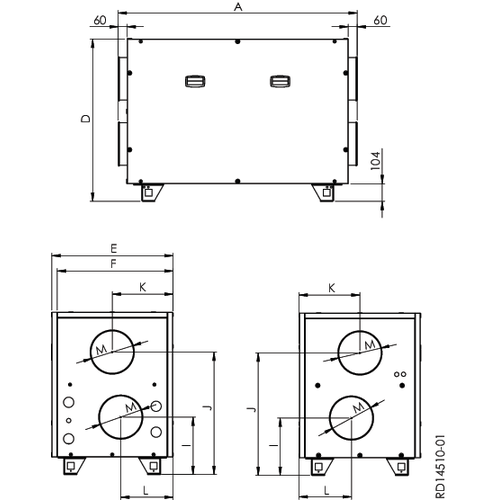

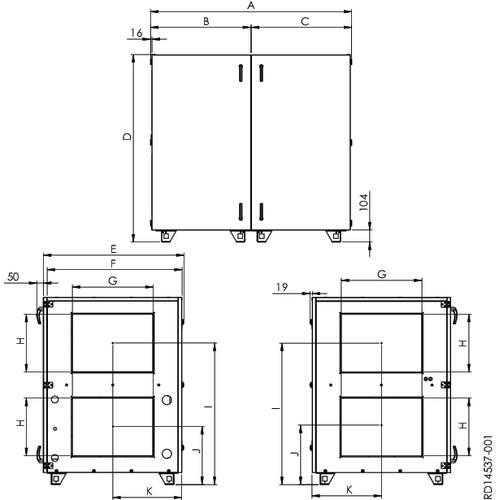

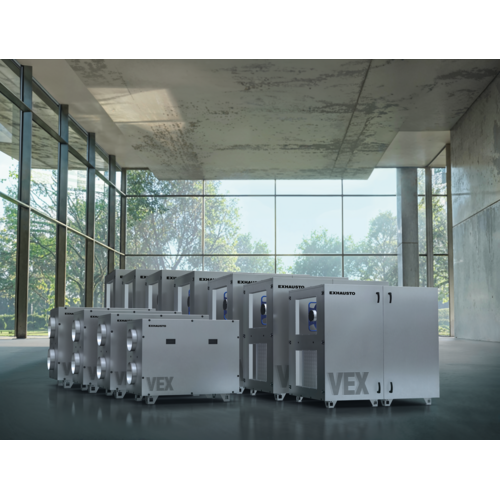

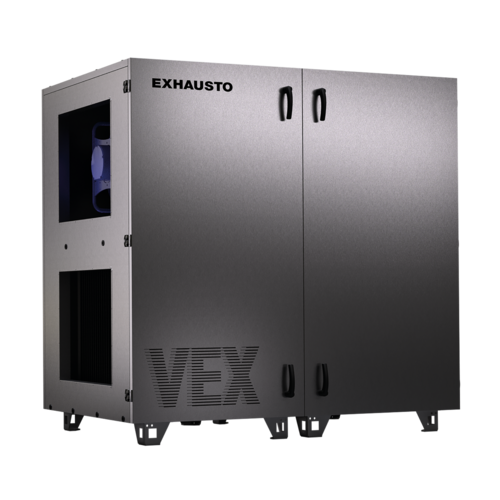

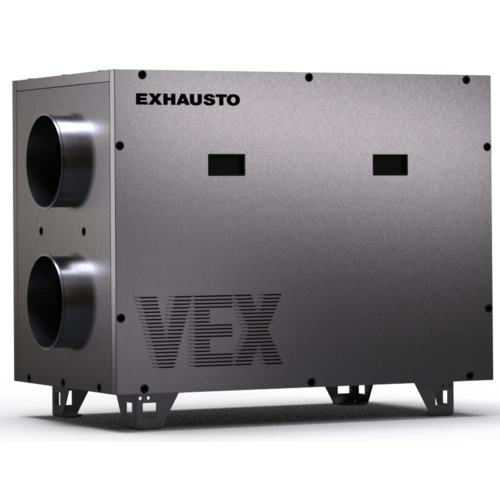

VEX1000RS wird entweder als Monoblock (VEX1005RS - VEX1020RS) oder als Duoblock (VEX1030RS - VEX1080RS) ab Werk geliefert.

Dies ermöglicht, dass die Lüftungsgeräte problemlos zum Aufstellort transportiert werden können. Alle Modelle (mit Ausnahme von VEX1080RS) können durch eine 90 cm breite Tür eingebracht werden.

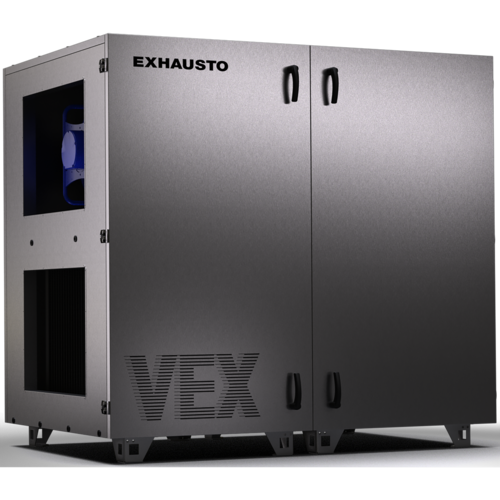

VEX1000RS wird entweder als Monoblock (VEX1005RS - VEX1020RS) oder als Duoblock (VEX1030RS - VEX1080RS) ab Werk endgetestet geliefert. Das Lüftungsgerät kann auf verstellbaren Füßen oder auf einem Montagesockel montiert geliefert werden. Die Regelung befindet sich in einem externen elektrischen Anschlusskasten, der auf einem Standfuß neben dem Lüftungsgerät oder an der Wand montiert werden kann. Eine Kurzanleitung ist beigefügt, die eine einfache und schnelle Montage des Produkts anleitet. Ausführliche Anleitungen und Service-Guides sind einfach über den QR-Code auf der Vorderseite des Lüftungsgerätes zugänglich.

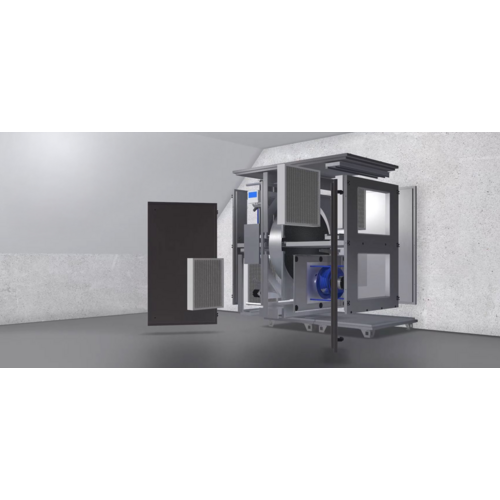

Bei Projekten mit besonders eingeschränkten Zugangsverhältnissen kann VEX1000RS als SPLIT geliefert werden, bei dem das Lüftungsgerät leicht und schnell auseinandergebaut, ins Gebäude transportiert und wieder zusammengebaut werden kann.

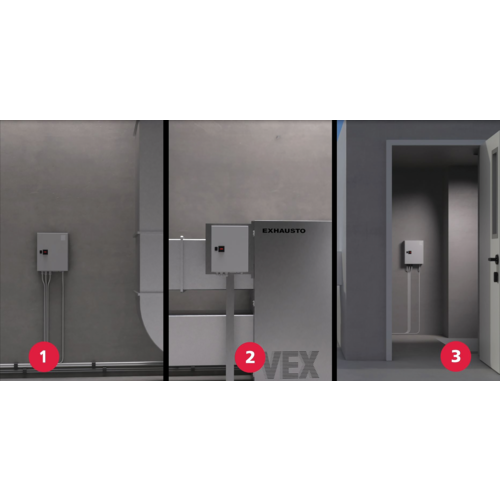

Flexible Platzierung des Regelungskastens: Die Regelung und der Elektroverteiler sind in einem externen elektrischen Regelungskasten enthalten, der neben dem Gerät oder an der Wand, bis zu 10 m vom VEX-Gerät entfernt, montiert werden kann. So kann der Regelungskasten dort platziert werden, wo es hinsichtlich Service und Wartung am sinnvollsten ist.

Die Serie VEX1000RS ist mit einem Abluft- und/oder Fortluftstutzen an der Oberseite des Geräts erhältlich, um mehr Flexibilität bei der Montage zu bieten. Für Anlagen mit runden seitlichen Anschlüssen und rechteckigen oberen Anschlüssen sind Übergangsstücke von quadratisch auf rund erhältlich. Hinweis: VEX1000 mit Rotationswärmetauscher ist auch mit 4 oberen Anschlüssen erhältlich. Siehe unter dem Produkt VEX1000RT.

VEX1000 kann mit 3 Regelungsvarianten geliefert werden:

• Integrierte EXcon+-Regelung (Standard) – Das Gerät ist mit EXcon+ ausgestattet. Alle internen Elektro- und Regelungskomponenten des Geräts sind mit dem externen elektrischen Anschlusskasten verbunden und werkseitig endgetestet.
• Controller Ready (Option) – Alle internen Elektro- und Regelungskomponenten des Geräts sind mit dem externen elektrischen Anschlusskasten verbunden, der für die Montage einer alternativen Regelung nach Kundenwunsch vorbereitet ist. (Externe Regelungskomponenten sind nicht im Lieferumfang enthalten)
• Ohne Regelung (Option) – Das Gerät wird ohne externen elektrischen Anschlusskasten, Regelung, elektrische Verdrahtung und Sensoren geliefert. Der Kunde sorgt selbst für Elektro- und Regelungskomponenten. (Steuerungen und Motoren für rotierende Wärmetauscher, Ventilatoren und Klappen sind enthalten)

Die neue EXcon+-Regelung gewährleistet eine optimale Steuerung des Raumklimas in nahezu allen Anwendungsbereichen.

Die intuitive Benutzeroberfläche, die an vordefinierte Benutzergruppen angepasst ist, und die optimierte Kalenderfunktion gewährleisten eine einfache und schnelle Einstellung und Anpassung des Innenraumklimas.

Die EXcon+-Regelung wird zur Steuerung von u.a. Luftmengen, Heizung und Kühlung eingesetzt. Wie und wann die Regelung zwischen den integrierten Funktionen wechselt, wird im Betriebsprogramm festgelegt. Das Programm kann bei Bedarf durch temporäre Zwangssteuerungen außer Kraft gesetzt werden, woraufhin zum aktiven Betriebsprogramm zurückgekehrt wird.

Die Wahl von EXcon+ bietet neben einer breiten Palette von Standardsteuerungsmodi die Möglichkeit, EXHAUSTOs patentierte Automatische Leckagekontrolle (ALC™) und Dynamische Druckkontrolle (aDCV) zu nutzen.

• Die Automatische Leckagekontrolle (ALC™) ermöglicht es, alle Vorteile eines Rotationswärmetauschers zu nutzen, ohne dass kontaminierte Luft über den Wärmetauscher übertragen wird.
• Die Dynamische Druckkontrolle (aDCV) ermöglicht eine Betriebsoptimierung mit Konstantdruckregelung von Lüftungssystemen mit variablen Luftmengen. Durch die patentierte adaptive Druckregulierung sind Energieeinsparungen von bis zu 20% im Vergleich zu einem bedarfsgesteuerten System mit Konstantdruckregelung (DCV) möglich.

Die EXcon+-Regelung kann über die HMI Bedieneinheit, einen Webserver im Netzwerk oder über integriertes WiFi gesteuert werden. Auf das WiFi kann einfach über Ihr Tablet oder Ihren PC zugegriffen werden, indem Sie der Schnellstartanleitung folgen, welche mit dem externen elektrischen Anschlusskasten mitgeliefert wird.

Die EXcon+-Netzwerkkommunikation unterstützt BacNet über TCP/IP und MODBUS über RS485 oder TCP/IP.
