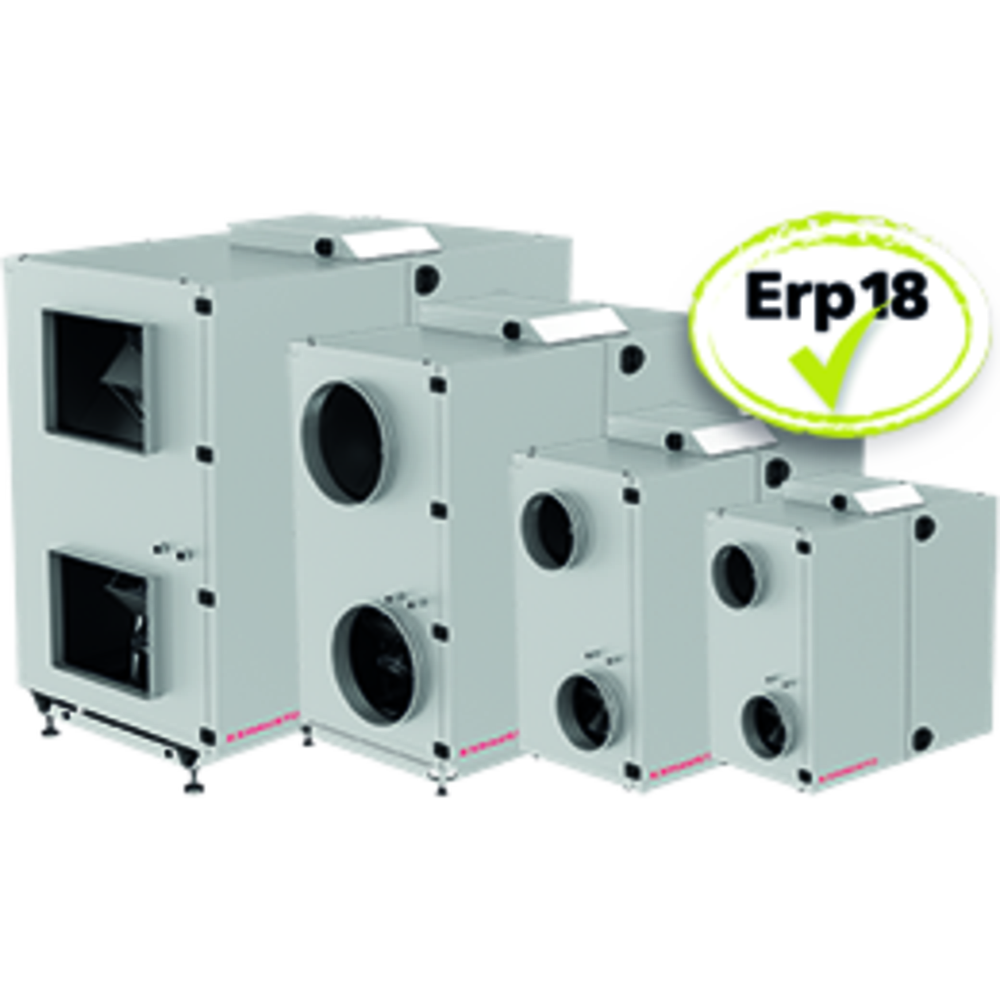

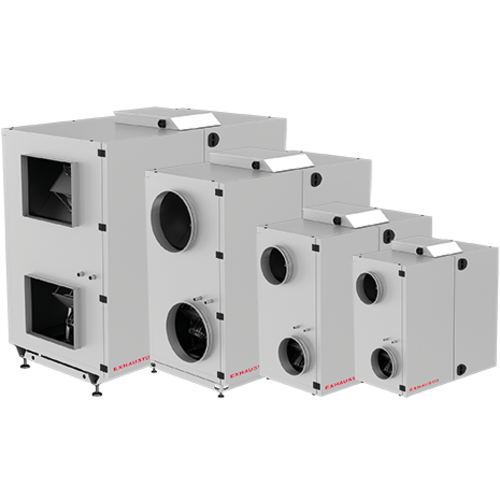

VEX100CF Lüftungsgeräte

VEX100CF

Lüftungsgeräte

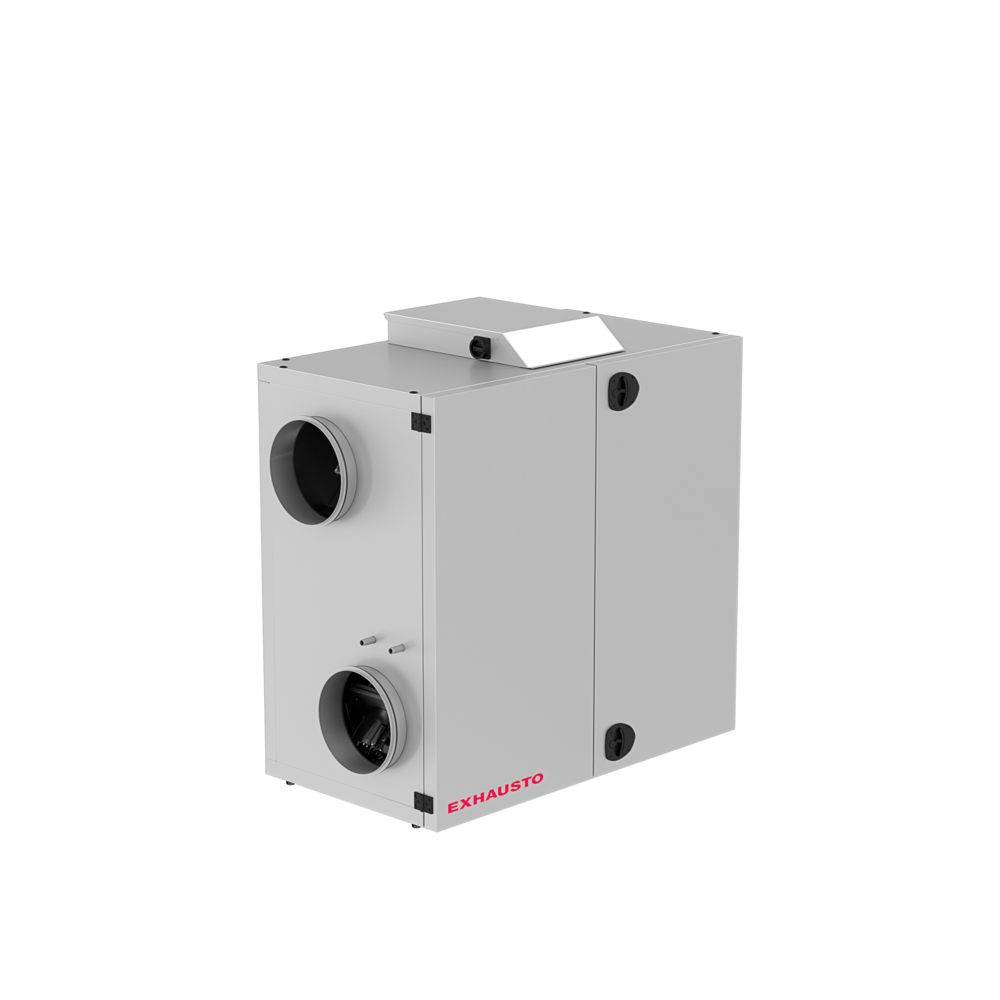

VEX100CF mit integriertem Heizregister und Gegenstromwärmetauscher in sehr kompakter Baugröße.
VEX100CF
Die Geräteserie VEX100CF ersetzt die VEX100-Reihe und ist mit einem Gegenstromwärmetauscher ausgestattet. Dies bedeutet, dass die Kompaktheit und Flexibilität dieser Serie erhalten blieb, jedoch nun auch die energetischen Vorgaben der Ecodesign 2018 eingehalten werden. Es ist eine sehr flexible Serie von Lüftungsgeräten, die in einer Links- bzw. Rechts-Ausführung und mit Stutzenanordnung seitlich, von oben und von unten erhältlich ist.

Die Geräte VEX140CF, 150CF und 160CF sind in einer Horizontal- oder Vertikalausführung erhältlich, wohingegen das VEX170CF nur in einer Horizontalausführung lieferbar ist.

Die Lüftungsgeräte können mit der EXact2-Automatik oder auch ohne Automatik geliefert werden.
VEX100CF

Produktvorteile

  • Kompakte Lüftungsgeräte mit Gegenstromwärmetauscher
  • Integriertes Elektro- oder Wasserheizregister
  • Flexible Anordnungsmöglichkeiten der Anschlussstutzen
  • Horizontale und vertikale Modelle
  • Kann auch im Außenbereich aufgestellt werden

VEX100CF bringt gefilterte Außenluft in das Gebäude und gewinnt Wärme aus der Abluft mithilfe seines hocheffizienten Wärmetauschers zurück. Die einströmende Luft kann mithilfe einer umfangreichen Auswahl an Heiz- und Kühlregistern erwärmt und/oder gekühlt werden.

Die VEX100CF-Serie ist das renommierte VEX100-Lüftungsgerät, dass jetzt mit Gegenstromwärmetauschern ausgestattet ist. Dies bedeutet, dass das kompakte und flexible Lüftungsgerät weiterhin den geltenden Energievorschriften entspricht, da VEX100CF die ErP18 erfüllt. Es handelt sich um eine sehr flexible Lüftungsgeräteserie, die in der Variante LINKS oder RECHTS und mit Anschlüssen an der Seite, von oben oder von unten bestellt werden kann.

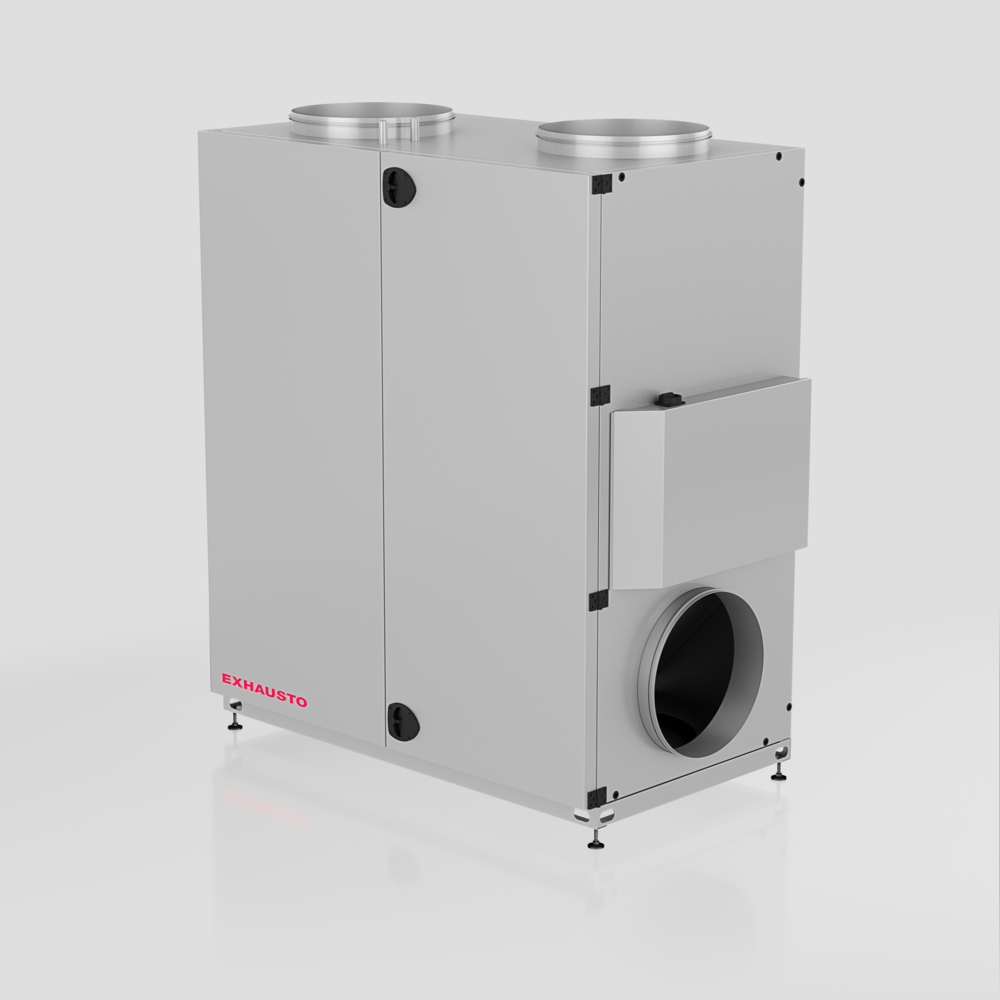

VEX140CF, 150CF und 160CF können entweder in horizontaler oder vertikaler Ausführung bestellt werden, während VEX170CF nur in horizontaler Ausführung bestellt werden kann.

Empfehlung:

Aufgrund der Lage der Luftwege besteht das Risiko, dass Kondensat mitgerissen wird. Aus diesem Grund empfehlen wir das Zubehör V100CFCONTUBE (Kondensatablauf für Fortluftseite, montiert) hinzuzufügen.

Dies ist ein notwendiges Zubehör bei hohen Abluftfeuchten.

Die VEX100CF-Serie zeichnet sich durch ihre hohe Flexibiliät der Anschlüsse aus.

Sie können folgende Stutzenplatzierung für die Außen-, Fort- und Abluft wählen:

  • horizontaler Anschluss
  • vertikaler Anschluss

Der Anschluss für die Abluft wird immer horizontal ausgeführt.

Standardfilter (Panelfilter):

  • Außenluft - ePM1 55% (F7)
  • Abluft - ISO Coarse 85% (M5)
  • Alternative Filterstufe für die Außenluft - ePM1 80% (F9)
Artikel Motorklasse gem. IEC TS 60034-30-2 Gerätevariante Wärmetauscher-Typ
VEX140CFH - VEX140CF, horizontale Ausführung

IE5 (Ultra Premium Efficiency)

Horizontal

Gegenstrom

VEX150CFH - VEX150CF, horizontale Ausführung

IE5 (Ultra Premium Efficiency)

Horizontal

Gegenstrom

VEX160CFH - VEX160CF, horizontale Ausführung

IE5 (Ultra Premium Efficiency)

Horizontal

Gegenstrom

VEX170CFH - VEX170CF, horizontale Ausführung

IE5 (Ultra Premium Efficiency)

Horizontal

Gegenstrom

VEX140CFV - VEX140CF, vertikale Ausführung

IE5 (Ultra Premium Efficiency)

Vertikal

Gegenstrom

VEX150CFV - VEX150CF, vertikale Ausführung

IE5 (Ultra Premium Efficiency)

Vertikal

Gegenstrom

VEX160CFV - VEX160CF, vertikale Ausführung

IE5 (Ultra Premium Efficiency)

Vertikal

Gegenstrom

Artikel Max. Gesamtwirkungsgrad (A-D) (%) Anforderungen an den Leistungsgrad ECO-Leistungsgrad beim optimalen Betriebspunkt Überlastschutz
VEX140CFH - VEX140CF, horizontale Ausführung

58,1

62N (2015)

76,2N

Eingebaut

VEX150CFH - VEX150CF, horizontale Ausführung

60

62N (2015)

74,4N

Eingebaut

VEX160CFH - VEX160CF, horizontale Ausführung

57,1

62N (2015)

67,2N

Eingebaut

VEX170CFH - VEX170CF, horizontale Ausführung

60,4

62N (2015)

66,6N

Eingebaut

VEX140CFV - VEX140CF, vertikale Ausführung

58,1

62N (2015)

76,2N

Eingebaut

VEX150CFV - VEX150CF, vertikale Ausführung

60

62N (2015)

74,4N

Eingebaut

VEX160CFV - VEX160CF, vertikale Ausführung

57,1

62N (2015)

67,2N

Eingebaut

Voraussetzungen:

  • Dichte = 1,2 kg/m³
  • Druckverhältnis < 1,11
  • Weitere Punkte bzgl. EC327/2011 (siehe Produkthandbuch)

Artikel Regelung Regelsignal - für EXHAUSTO Automatik Regelsignal - für fremde Automatik Medientemperatur (Luft) Umgebungstemperaturbereich
VEX140CFH - VEX140CF, horizontale Ausführung

Stufenlos über Motorsteuerung (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX150CFH - VEX150CF, horizontale Ausführung

Stufenlos über Motorcontroller (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX160CFH - VEX160CF, horizontale Ausführung

Stufenlos über Motorcontroller (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX170CFH - VEX170CF, horizontale Ausführung

Stufenlos über Motorcontroller (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX140CFV - VEX140CF, vertikale Ausführung

Stufenlos über Motorcontroller (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX150CFV - VEX150CF, vertikale Ausführung

Stufenlos über Motorcontroller (MC)

Modbus

0-10 V DC

-40°C....+40°C

-30°C....+50°C

VEX160CFV - VEX160CF, vertikale Ausführung

Stufenlos über Motorcontroller (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

-30°C....+50°C

Maßskizzen für VEX100CFV = vertikale Version (obere Abbildung) und VEX100CFH = horizontale Version (untere Abbildung), beide mit runden Rohrleitungen dargestellt.

VEX100CF VEX100CF
Artikel A (mm) B (mm) C (mm) Ø Anschluss (mm) Anschluss horizontal Maß (mm) Anschluss vertikales Maß (mm) Gewicht (kg) Gewicht für die Einbringung in das Gebäude
VEX140CFH - VEX140CF, horizontale Ausführung

1365

1395

750

315



220

129 kg (ohne Türen, Wärmetauscher und Ventilatoren)

VEX150CFH - VEX150CF, horizontale Ausführung

1600

1545

835

400



330

207 kg (ohne Türen, Wärmetauscher und Ventilatoren)

VEX160CFH - VEX160CF, horizontale Ausführung

1820

1745

940

500



410

242 kg (ohne Türen, Wärmetauscher und Ventilatoren)

VEX170CFH - VEX170CF, horizontale Ausführung

2200

2050

1240



600

500

760

520 kg (ohne Türen, Wärmetauscher und Ventilatoren)

VEX140CFV - VEX140CF, vertikale Ausführung

1365

1395

750

315



220

129 kg (ohne Türen, Wärmetauscher und Ventilatoren)

VEX150CFV - VEX150CF, vertikale Ausführung

1600

1545

835

400



330

207 kg (ohne Türen, Wärmetauscher und Ventilatoren)

VEX160CFV - VEX160CF, vertikale Ausführung

1820

1745

940

500



410

242 kg (ohne Türen, Wärmetauscher und Ventilatoren)

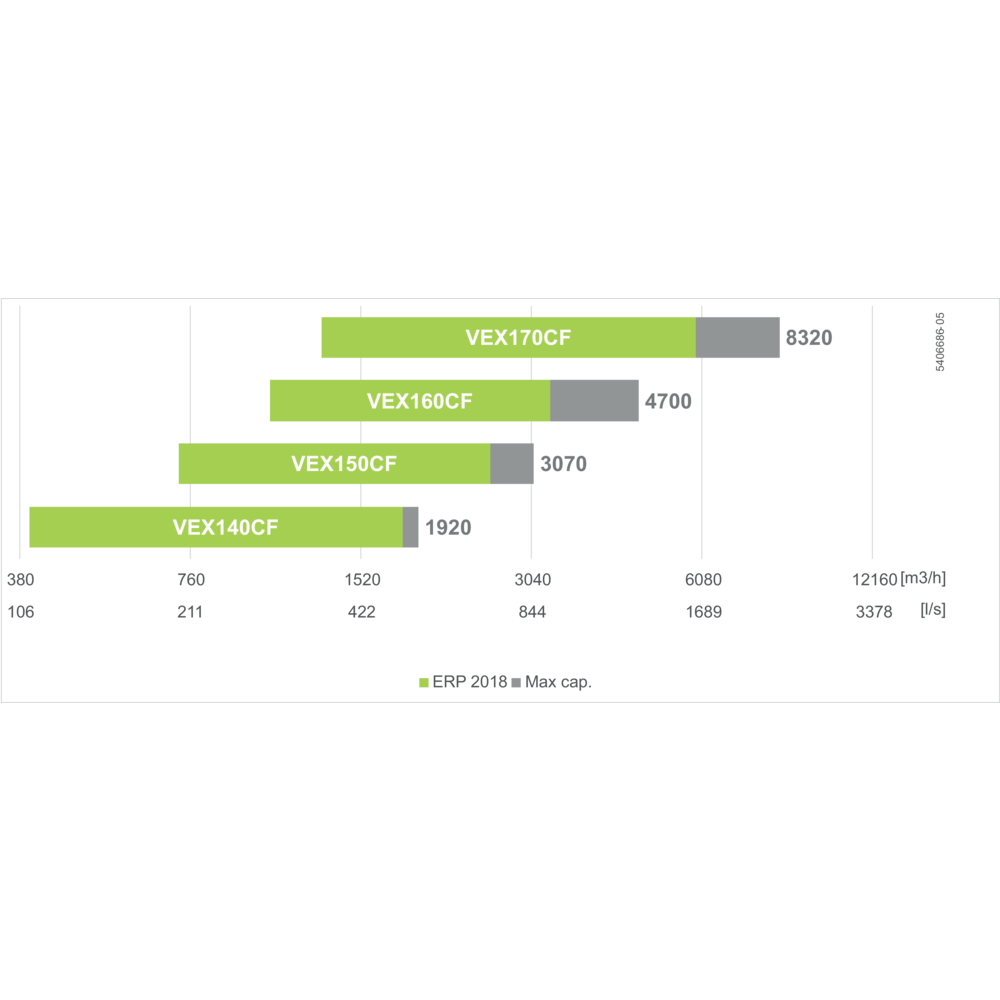

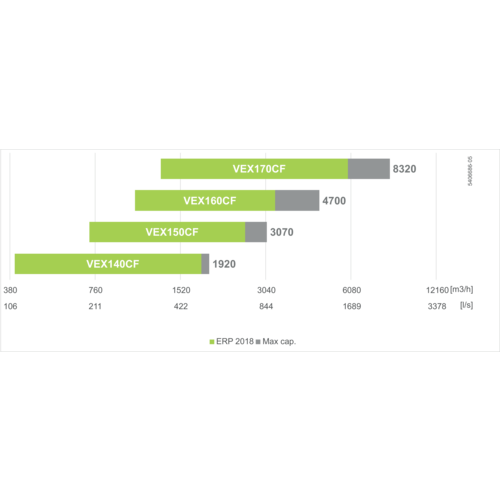

Artikel Min. Luftmenge (m³/h) Max. Luftmenge ErP (m³/h) Maximale Luftmenge (m³/h)
VEX140CFH - VEX140CF, horizontale Ausführung

396

1800

1920

VEX150CFH - VEX150CF, horizontale Ausführung

725

2575

3160

VEX160CFH - VEX160CF, horizontale Ausführung

1053

3275

4680

VEX170CFH - VEX170CF, horizontale Ausführung

1296

5930

8320

VEX140CFV - VEX140CF, vertikale Ausführung

396

1800

1920

VEX150CFV - VEX150CF, vertikale Ausführung

725

2575

3160

VEX160CFV - VEX160CF, vertikale Ausführung

1053

3275

4680

Artikel Maximaler Wirkungsgrad des Wärmetauschers (%)
VEX140CFH - VEX140CF, horizontale Ausführung

80,6% bei 1.440 m³/h *

VEX150CFH - VEX150CF, horizontale Ausführung

80,4% bei 2.300 m³/h *

VEX160CFH - VEX160CF, horizontale Ausführung

81,2% bei 3.100 m³/h *

VEX170CFH - VEX170CF, horizontale Ausführung

77,6% bei 5.200 m³/h *

VEX140CFV - VEX140CF, vertikale Ausführung

80,6% bei 1.440 m³/h *

VEX150CFV - VEX150CF, vertikale Ausführung

80,4% bei 2.300 m³/h *

VEX160CFV - VEX160CF, vertikale Ausführung

81,2% bei 3.100 m³/h *

Informationen zum angegebenen Wirkungsgrad:

  • 200 Pa Kanaldruckverlust
  • Filter Außenluft: ePM1 55% (F7)
  • Filter Abluft: Coarse 85% (M5)
  • Wirkungsgrad ohne Kondensation gemäß DIN EN 308
  • Abluft: 25°C / 28% rF
  • Außenluft: 5°C / 50% rF
  • Gleichgewicht zwischen Außenluft und Abluft = 1,0

* Eine genaue Berechnung der Wärmerückgewinnung auf den von Ihnen genötigten Betriebspunkt erhalten Sie mit unserem Auslegungsprogramm EXselectPRO.

Wir bieten Ihnen die Möglichkeit, mit Ihrem gewünschten Betriebspunkt ein eigenes Energieeffizienz -Label in unseren Auslegungsprogrammen EXselectPRO auszudrucken, um Ihr Gerät zu kennzeichnen.

Artikel Spannungsversorgung (V) Frequenz (Hz) Maximale Leistung Elektroheizregister 1 (kW) Maximale Leistung Elektroheizregister 2 (kW) Maximaler Phasenstrom (A) Maximaler Strom Nullleiter (A) Max. elektrische Leistung des Gerätes (kW)
VEX140CFH - VEX140CF, horizontale Ausführung

1x230

50

6

9

12,5



1,6

VEX150CFH - VEX150CF, horizontale Ausführung

3x400

50

6

12

8,7

15,0

2,7

VEX160CFH - VEX160CF, horizontale Ausführung

3x400

50

6

15

15,5

23,5

4,8

VEX170CFH - VEX170CF, horizontale Ausführung

3x400

50

31,2

46,8

17,5



9,2

VEX140CFV - VEX140CF, vertikale Ausführung

1x230

50

6

9

12,5



1,6

VEX150CFV - VEX150CF, vertikale Ausführung

3x400

50

6

12

8,7

15,0

2,7

VEX160CFV - VEX160CF, vertikale Ausführung

3x400

50

6

15

15,5

23,5

4,8

Gehäusesteifigkeit Dichtheit bei Unterdruck von -400 Pa Dichtheit bei Überdruck von +700 Pa Filter-Bypass-Leckage Wärmedurchlässigkeit Wärmebrückenfaktor

D2

L1

L1

F9

T2

TB3

Mit unserem Auslegungsprogramm EXselectPRO können Sie Ihr Lüftungsgerät schnell und einfach für Ihr aktuelles Projekt auslegen.

Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm EXselectPRO, hier erhalten Sie:

  • Ihre Projektdaten (Speicherung Ihrer Daten online nur für registrierte Benutzer möglich)
  • Verkaufspreise (nur für registrierte Benutzer)
  • Maße und Gewichte
  • Schalldaten
  • CAD/Revit-Zeichnungen (dwg/dxf-Format)
  • Flußdiagramm (dxf-Format)
  • Ecodesign Angaben nach EU 1253/2014
  • Ausschreibungstexte

Die Gehäuse sind aus Aluzink AZ185 Klasse C4 gemäß EN/ISO 12 944-2 gefertigt und mit einer Isolierschicht aus 50 mm Mineralwolle ausgestattet. Dadurch wird ein niedriger Schallleistungspegel an die Umgebung bzw. im Aufstellungsraum erzielt.

Durch die Konstruktion der Gehäuse wird die Entstehung von Kältebrücken minimiert.

Die Kombination aus Hightech-EC-Motoren und dem Motorcontroller von EXHAUSTO führt zu einem sehr niedrigen Energieverbrauch, während das EXstream-Ventilatorlaufrad eine hohe Leistung gewährleistet.

EXstream Performance

Alle Geräte sind mit dem EXstream-Zentrifugalrad von EXHAUSTO ausgerüstet, das mit seinem niedrigen Energieverbrauch und niedrigen Schallpegel zu den besten auf dem Markt zählt.

Der leicht zugängliche Anschlusskasten mit integriertem Reparaturschalter und automatischen Sicherungen gewährleistet einfachen Zugang für Anschluss und Einstellung.

Die einfach auszutauschenden Panelfilter sind als Grob 85% (M5) oder ePM1 55% (F7) erhältlich gemäß EN779.

Die VEX100CF-Serie wird mit integriertem Wasser- oder Elektroheizregister geliefert.

Der Montagesockel ist optionales Zubehör bei den Lüftungsgeräten VEX140CF, VEX150CF sowie VEX160CF und Standard beim Lüftungsgerät VEX170CF.

Der Montagesockel ist mit verstellbaren Füßen ausgestattet, die zwischen 130 und 160 mm eingestellt werden können.

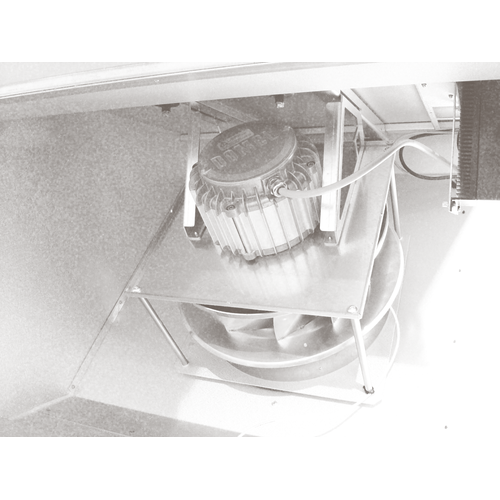

Die Motorsektionen sind an Schwingungsdämpfern aufgehängt, wodurch weniger Geräusche und Vibrationen in den Kanälen entstehen. Es ist nicht erforderlich, Flexverbindungen zwischen dem Lüftungsgerät und dem Kanalsystem zu montieren.

Die Motorsektionen sind zwecks einfacher Wartung ausziehbar.

Die EC-Motoren haben einen sehr hohen Wirkungsgrad, die den Anforderungen der Ecodesign-Richtlinie entsprechen.

Die VEX100CF-Geräteserie kann gegen einen Aufpreis in einer sogenannten SPLIT-Ausführung bestellt werden.

Bei einigen Projekten kann der Transport des Lüftungsgeräts an den Aufstellungsort durch beengte Platzverhältnisse schwierig oder unmöglich sein. Das VEX100CF-Lüftungsgerät kann dann als SPLIT-Ausführung bestellt werden. Das bedeutet, dass das Gerät wie gewohnt im Werk gefertigt und getestet wird – nur ohne Abdichtung.

Das Gerät kann dann am Aufstellungsort durch einen von EXHAUSTO by Aldes autorisierten Kundendiensttechniker einfach getrennt, in Einzelteilen transportiert, wieder montiert und abgedichtet werden.

Die Abmessungen und Gewichte der einzelnen Baugruppen zur Einschätzung der Einbringung finden Sie im Reiter "Mehr".

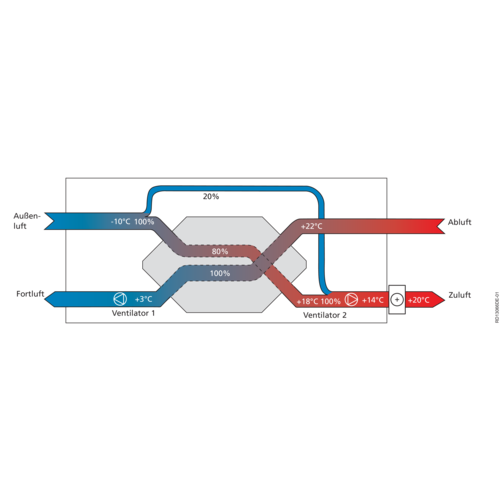

Die Geräte VEX100CF enthalten eine Bypass-Enteisung. Das bedeutet, dass die Außenluft bei Vereisungsgefahr um den Wärmetauscher direkt zum Nachheizregister geleitet wird. Dies stellt größere Anforderungen an die Leistung des Nachheizregisters, jedoch erspart man sich dadurch ein teures Vorheizregister. Die Abbildung unten zeigt ein Beispiel einer Enteisungssituation, bei der 20 % der Außenluft durch Bypass-Klappen geleitet werden.

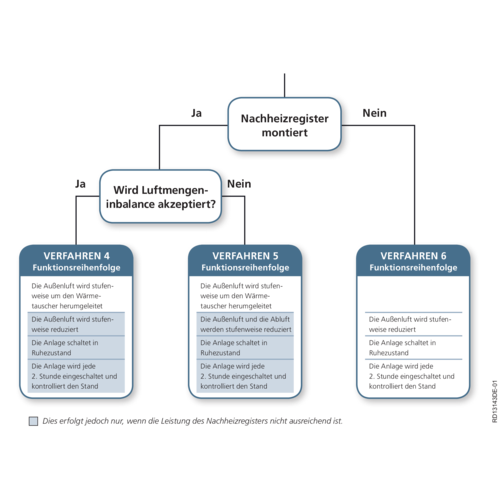

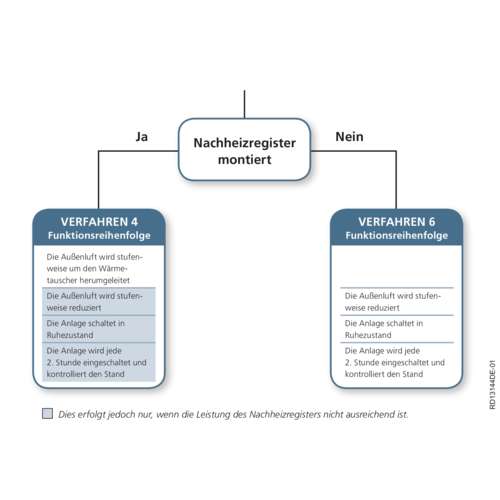

Nachheizregister und Enteisungsfunktion:

Die Enteisungsfunktion unseres Gegenstromwärmetauschers ist oben dargestellt. Hierzu wird ein Nachheizregister verwendet, welches die notwendige Energie zur Bypassenteisung zur Verfügung stellt. Ohne Nachheizregister kann keine Bypassfunktion stattfinden und der Enteisungsvorgang kann nur durch Luftmengeninbalance, Reduktion der Luftmengen bis hin zum Anlagenstillstand realisiert werden. Das Vereisen des Gegenstromwärmetauschers ist von der Abluft- sowie Zuluftkondition abhängig und kann je nach Einsatzort und Anwendungsfall unserer Geräte nie ganz ausgeschlossen werden. Um einen kontinuierlichen Anlagenbetrieb gewährleisten zu können, empfehlen wir daher immer ein Nachheizregister einzusetzen. In diesem Fall wird auch ausschließlich nur die Heizleistung abgegriffen, die für diese Sicherheitsfunktion notwendig ist.

Der Wärmetauscher lässt sich entweder durch Temperatur- oder Druckregelung gegen Frost schützen. Die Enteisung kann auf unterschiedliche Weise erfolgen, je nachdem, ob ein Nachheizregister montiert ist oder nicht.

Standard in der Automatik ist der temperaturgeregelte, für die meisten Situationen ausreichende Vereisungsschutz.

Der Temperaturfühler befindet sich im Wärmetauscher. Er leitet das Enteisungsverfahren beim Erreichen einer bestimmten Temperatur ein. Diese Temperatur ist ab Werk auf 0 °C eingestellt, sie lässt sich jedoch in der Automatik ändern.

Der druckgeregelte Vereisungsschutz kann alternativ als Zubehör geliefert werden, dafür werden Air Flow Control (AFC) und

Defrost Pressure (DEP) im Gerät installiert. Die druckgeregelte Enteisung reagiert wie folgt:

Die Automatik erkennt die aktuelle Luftmenge und dadurch auch den Druckverlust durch den Wärmetauscher. Entsteht

Eis im Wärmetauscher, steigt der Druckverlust.

Beim druckgeregelten Vereisungsschutz findet eine Enteisung nur statt, wenn tatsächlich Eis vorhanden ist.

Produkte und Zubehörartikel

  • VEX140CF, horizontale Ausführung
    VEX140CF, horizontale Ausführung
    VEX140CFH
  • VEX150CF, horizontale Ausführung
    VEX150CF, horizontale Ausführung
    VEX150CFH
  • VEX160CF, horizontale Ausführung
    VEX160CF, horizontale Ausführung
    VEX160CFH
  • VEX170CF, horizontale Ausführung
    VEX170CF, horizontale Ausführung
    VEX170CFH
  • VEX140CF, vertikale Ausführung
    VEX140CF, vertikale Ausführung
    VEX140CFV
  • VEX150CF, vertikale Ausführung
    VEX150CF, vertikale Ausführung
    VEX150CFV
  • VEX160CF, vertikale Ausführung
    VEX160CF, vertikale Ausführung
    VEX160CFV

Dokumente

Showing 1 - y of Dokument
  • VEX-Geräte, Eurovent Zertifikat
    Zertifikate und Erklärungen
    198 KB
  • VEX140CF, Ecodesign-Erklärung
    Zertifikate und Erklärungen
    344 KB
  • VEX150CF, Ecodesign-Erklärung
    Zertifikate und Erklärungen
    345 KB
  • VEX160CF, Ecodesign-Erklärung
    Zertifikate und Erklärungen
    329 KB
  • VEX170CF, Ecodesign-Erklärung
    Zertifikate und Erklärungen
    344 KB
  • VEX100CF mit EXact2, EG-Konformitätserklärung
    Zertifikate und Erklärungen
    127 KB
  • VEX100CF-X, EG-Konformitätserklärung
    Zertifikate und Erklärungen
    126 KB
  • VEX140CF HL (horizontal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX140CF HR (horizontal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX140CF VL (vertikal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX140CF VR (vertikal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX150CF HL (horizontal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX150CF HR (horizontal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX150CF VL (vertikal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX150CF VR (vertikal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX160CF HL (horizontal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX160CF HR (horizontal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX160CF VL (vertikal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX160CF VR (vertikal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX170CF HL (horizontal, links), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX170CF HR (horizontal, rechts), DWG-Format
    CAD-Zeichnungen
    3 MB
  • VEX100CF, Bestellformular
    Technische Dokumentation
    344 KB
  • EXHAUSTO Küchenlüftung, Montageanleitung
    Anleitungen
    6 MB
  • Lüftungslösung für gewerbliche Küchen, Flyer
    Technische Dokumentation
    4 MB
  • VEX140CF Horizontal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX140CF Horizontal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX140CF Vertikal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX140CF Vertikal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX140CF HCW mit Exact2, Elektro-Installationsanleitung
    Anleitungen
    6 MB
  • VEX140CF HCW für andere Automatik, Installationsanleitung
    Anleitungen
    5 MB
  • VEX140CF für andere Automatik, Elektro-Installationsanleitung
    Anleitungen
    3 MB
  • VEX150CF Horizontal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX150CF Horizontal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX150CF Vertikal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX150CF Vertikal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX150CF HCW für andere Automatik, Installationsanleitung
    Anleitungen
    5 MB
  • VEX160CF Horizontal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX160CF Horizontal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX160CF Vertikal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX160CF Vertikal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX160CF HCW für andere Automatik, Installationsanleitung
    Anleitungen
    5 MB
  • VEX170CF Horizontal HCW mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX170CF Horizontal HCE mit Exact2, Installationsanleitung
    Anleitungen
    5 MB
  • VEX170CF HCW für andere Automatik, Installationsanleitung
    Anleitungen
    5 MB
  • VEX170CF für andere Automatik, Elektro-Installationsanleitung
    Anleitungen
    3 MB
  • VEX150CF-160CF-170CF HCW mit Exact2, Elektro-Installationsanleitung
    Anleitungen
    8 MB
  • VEX140CF-150CF-160CF-170CF mit Exact 2, Elektro-Installationsanleitung
    Anleitungen
    14 MB
  • VEX150CF-160CF-170CF für andere Automatik, Elektro-Installationsanleitung
    Anleitungen
    3 MB
  • EXact2 HMI2 350 Touch für VEX100/VEX100CF, Installationsanleitung
    Anleitungen
    3 MB
  • EXact2 HMI2 350 Touch für VEX100/VEX100CF, Menüguide
    Anleitungen
    1 MB
  • VEX100OD, VEX200OD, VEX340-350-360-370OD - Aussenmontage, Montageanleitung
    Anleitungen
    3 MB
  • VEX140-160/VEX140-160CF/VEX240-250/VEX310-350T Montagesockel, Montageanleitung
    Anleitungen
    1 MB
  • VEX - Anschluss rechteckiger Register, Montageanleitung
    Anleitungen
    358 KB
  • VEX, Siphon - Druckseite, Montageanleitung
    Anleitungen
    641 KB
  • VEX, Siphon - Saugseite, Montageanleitung
    Anleitungen
    633 KB
  • VEX, SiphonHE - Frostschutz, Montageanleitung
    Anleitungen
    598 KB
  • VEX100CFH - Nachmontage Kondensatabfluss, Montageanleitung
    Anleitungen
    2 MB
  • VEX100CFV - Nachmontage Kondensatabfluss, Montageanleitung
    Anleitungen
    3 MB

1 Software

Mehr

VEX100CF-Serie

SPLIT-Ausführung: Abmessungen & Transporthinweise

In der SPLIT-Ausführung wird das VEX-Gerät werksseitig ohne Abdichtung vormontiert, um den Transport bei eingeschränkten Platzverhältnissen zu erleichtern. Die Komponenten werden am Aufstellort durch EXHAUSTO-Kundendiensttechniker in Einzelteilen eingebracht, montiert und fachgerecht abgedichtet.
Die folgende Tabelle zeigt die wichtigsten Maße und Gewichte der Wärmetauschereinheit, des größten Gehäuseteils und der Motoreinheit – zur besseren Einschätzung der Transportsituation vor Ort.

BauteilAbmessungen & GewichtVEX140CFVEX150CFVEX160CFVEX170CF
WärmetauschersektionHöhe [mm]533674815957
Breite [mm]75889910401182
Tiefe [mm]5506287122 x 500
Gegenstromwärmetauscher
Gewicht [kg]27384685
Größtes GehäuseteilHöhe [mm]1365160018202200
Breite [mm]12007858901190
Tiefe [mm]50505050
MotorsektionGewicht [kg]2 x 16,52 x 23,52 x 332 x 54



Für weitere Rückfragen zur Montage oder Planung der SPLIT-Ausführung wenden Sie sich bitte an unseren technischen Support. Zur Kontaktseite.
