VEX4000 - Integrierte Schalldämpfersektion (NRC)
Modul
Getrennte Module können nur für Innenaufstellung verwendet werden. Als Kulissenlängen stehen die Längen 900 mm und 1.200 mm zu Verfügung, je nach Baugröße des Lüftungsgeräts kann die Anzahl der verbauten Kulissen angepasst werden.
Produktvorteile
- Erfüllung der Vorgaben der RLT01 und VDI 6022
- Kulissen können für Reinigungszwecke demontiert werden, die vorhandenen Griffe sorgen für den richtigen Abstand der Kulissen
- keine separate Inspektionssektion erforderlich
- Mehrfamilienhäuser
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen
Die integrierte Schalldämpfersektion ist eine modulare Komponente für den Einbau in ein VEX4000 Lüftungsgerät. Die Schallreduzierung durch die integrierte Schalldämpfersektion hängt von der entsprechenden Konfiguration (Länge und Anzahl der Kulissen) ab. Mithilfe des Auslegungsprogramms EXselectPRO wird die genaue Schallreduzierung berechnet und im Gesamtergebnis berücksichtigt.
Die integrierte Schalldämpfersektion bietet die Möglichkeit, die Schalldämpfer bereits im Lüftungsgerät zu platzieren und je nach Positionierung die Vorgaben der RLT01 und VDI 6022 zu erfüllen. Empfehlungen zur konformen Platzierung sowie auf nicht konforme Platzierungen werden im Auslegungsprogramm hingewiesen.

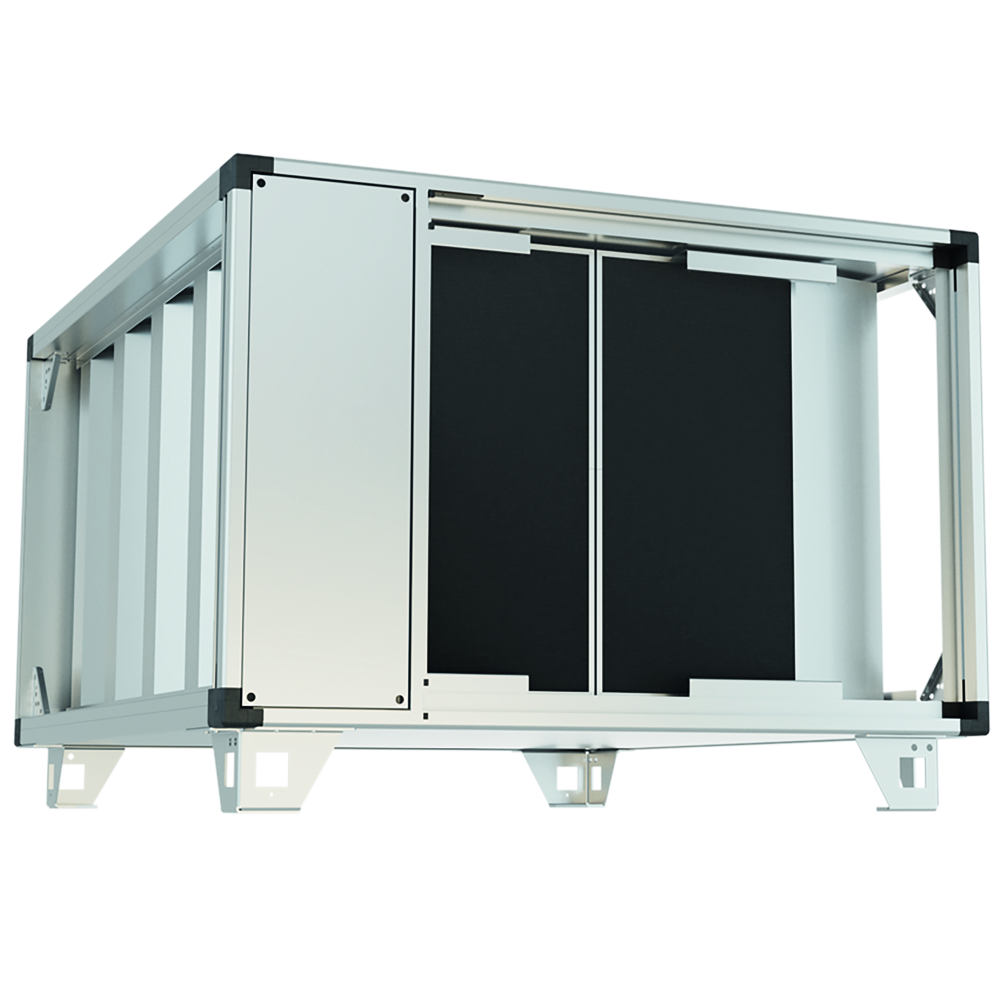

Die integrierte Schalldämpfersektion hat eine Länge von jeweils 1.100 mm (Kulissenlänge: 900 mm) und 1.404 mm (Kulissenlänge: 1.200 mm). Die Breite der einzelnen Kulisse beträgt 200 mm.

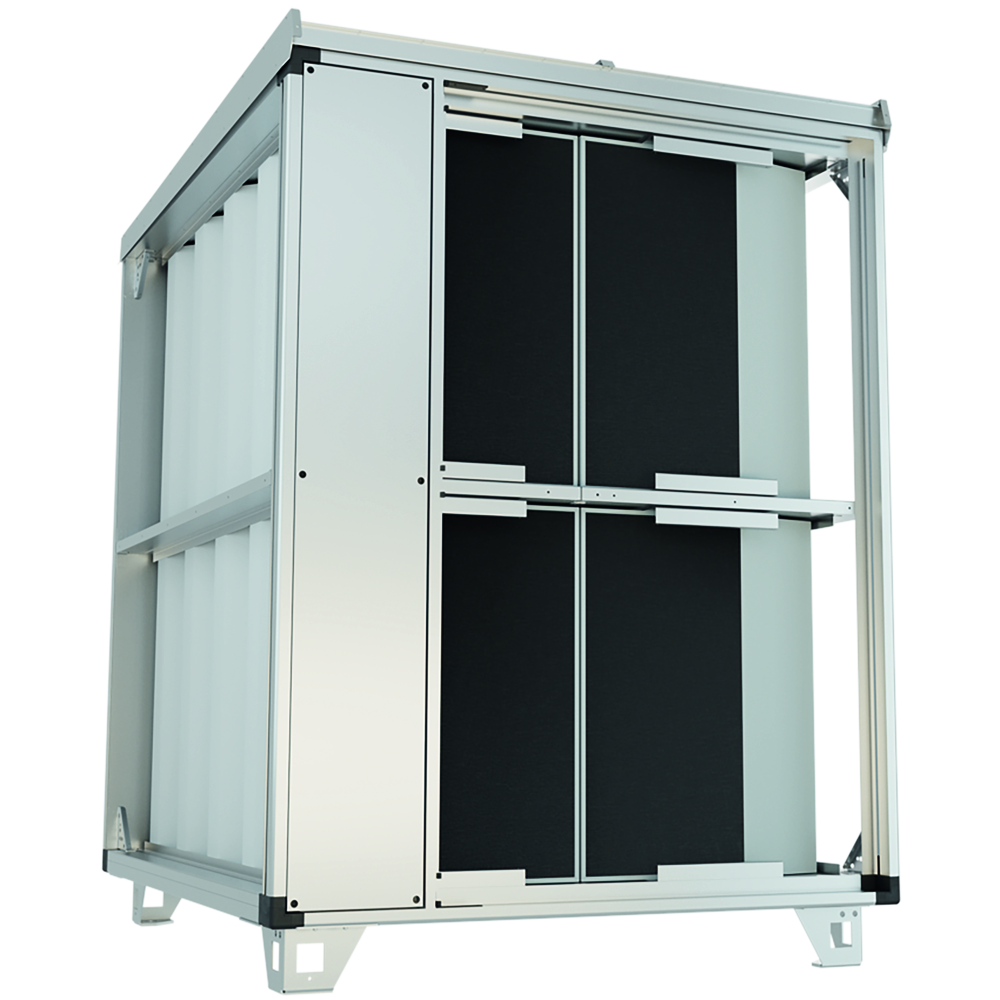

Die Höhe der Module variiert je nach der Baugröße des Lüftungsgerätes und der Konfiguration der Schalldämpfer (2 Sektionen übereinander oder Einzelsektion).
Bei Verwendung von Einzelsektionen ist häufig eine Leersektion erforderlich.
| Baugröße | Länge Modul bei einer Kulissenlänge von 900 mm (mm) | Länge Modul bei einer Kulissenlänge von 1200 mm (mm) | Höhe 2 Sektionen übereinander (mm) | Höhe Einzelsektion (mm) | Tiefe (mm) |
|---|---|---|---|---|---|
| 4010 | 1100 | 1404 | 1309 | 702 | 1055 |
| 4020 | 1100 | 1404 | 1309 | 702 | 1275 |
| 4030 | 1100 | 1404 | 1499 | 797 | 1549 |
| 4040 | 1100 | 1404 | 1599 | 847 | 1630 |
| 4050 | 1100 | 1404 | 1744 | 919 | 1755 |
| 4060 | 1100 | 1404 | 2069 | 1077 | 1930 |
| 4070 | 1100 | 1404 | 2069 | 1077 | 2115 |
| 4080 | 1100 | 1404 | 2344 | 1209 | 2325 |
| 4090 | 1100 | 1404 | 2594 | 1334 | 2625 |
| 4100 | 1100 | 1404 | 2874 | 1474 | 2895 |

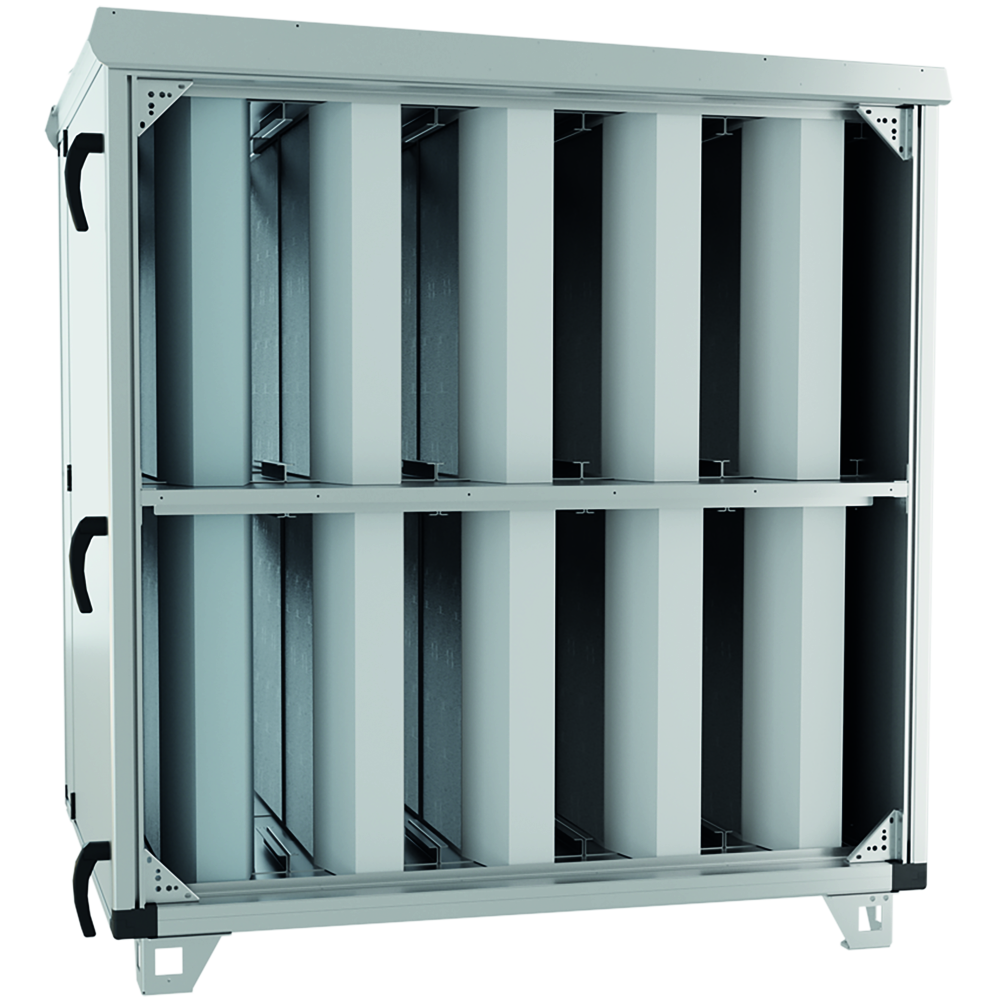

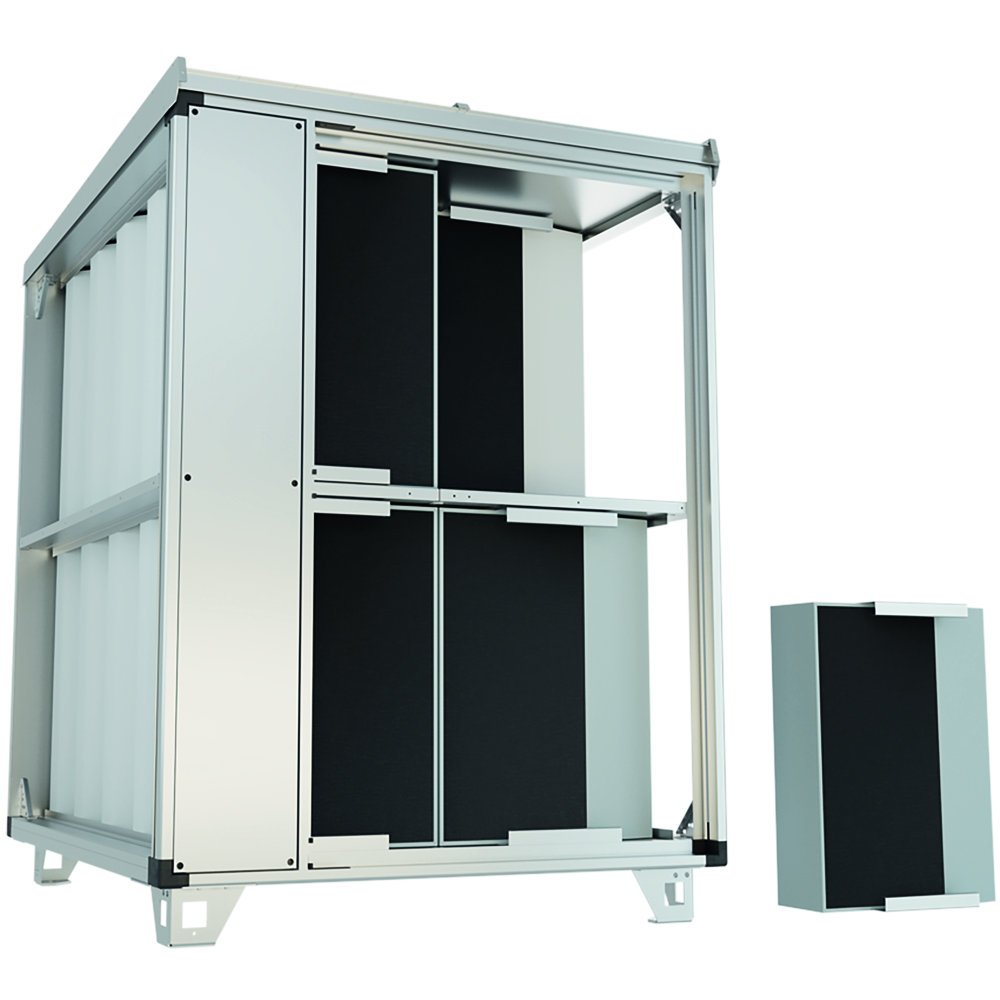

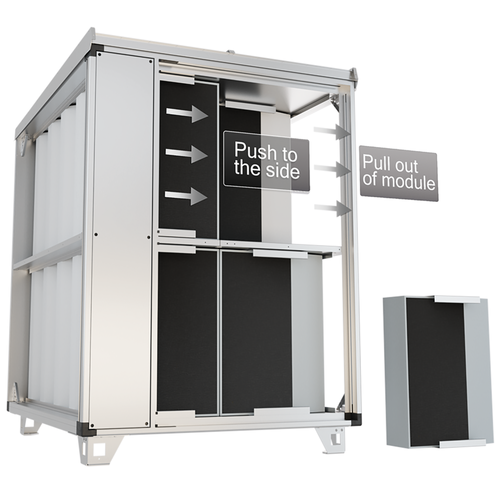

Die integrierte Schalldämpfersektion ist so konstruiert, dass die Lamellen zwecks Reinigung demontiert werden können. Die Griffe an den Kulissen erleichtern das Entfernen und Einsetzen, gleichzeitig sorgen die Griffe für den richtigen Abstand zwischen den Lamellen.
Eine separate Inspektionssektion gemäß VDI 6022 ist nicht erforderlich. Das Oberflächenmaterial der Lamellen ist dauerhaft abriebfest und langlebig. Die Kulissen sind VDI 6022 zertifiziert.
