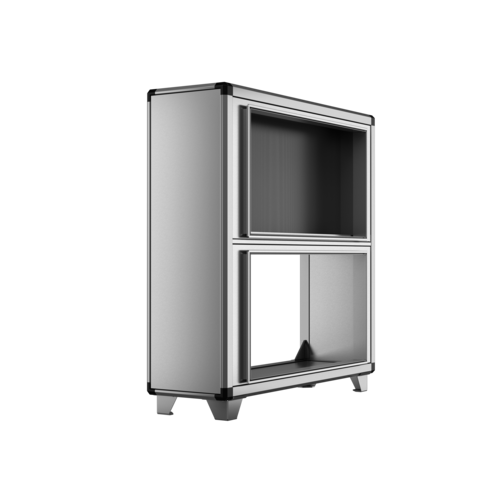

VEX4000 - Kühlregister (CW) / Heizregister (HW)
Modul
Hierzu wird entweder warmes oder kaltes Wasser durch die Register gepumpt und über entsprechende Regelventile geregelt.
Produktvorteile
- Warmwasser (HW): Möglichkeit der Integration in bestehende Heizsysteme
- Warmwasser (HW): Energieeinsparung und geringere Betriebskosten gegenüber elektrischen Heizsystemen
- Kaltwasser (CW): Wartungsfreundlichkeit gegenüber Klimatisierung mit Kältemittel
- Kaltwasser (CW): höhere Energieeffizienz bei einem zentralen Kühlkreislaufsystem
- Konstruktion und Anschluss
Die beiden Registertypen verfügen über Kupferrohre mit Aluminiumlamellen, die in verzinkten Rahmen eingebaut sind. Die Anzahl der Rohre und Kreisläufe hängt vom jeweiligen Wärme- bzw. Kältebedarf ab.
In den Geräten sind die Register auf Führungen zum Ausziehen zwecks für Wartungsarbeiten und Kontrollen angebracht. Vor dem Herausziehen müssen die Rohranschlüsse und Platten entfernt werden.
Bei der Kühlfunktion befindet sich unter dem Kühlregister eine korrosionsbeständige Bodenwanne mit Ablauf.
Die Auffangwanne hat ein Gefälle zum Ablauf, sodass sich kein Wasser ansammeln kann. Der Ablauf besteht aus einem glatten Rohr, welches zur Bedienseite nach außen geführt wird, und an dem zwecks möglichem Ablauf ein geeignetes Siphon (Zubehör) anzuschließen ist.
- Dimensionierung
Die korrekte Größe des Registers kann unter Berücksichtigung des gewählten Luftstroms, der Vor- und Rücklauftemperaturen sowie der gewünschten Zulufttemperatur mithilfe des Auslegungsprogramms EXselectPRO definiert werden.
Die Angabe der Wassermenge im System wird ebenfalls berechnet.

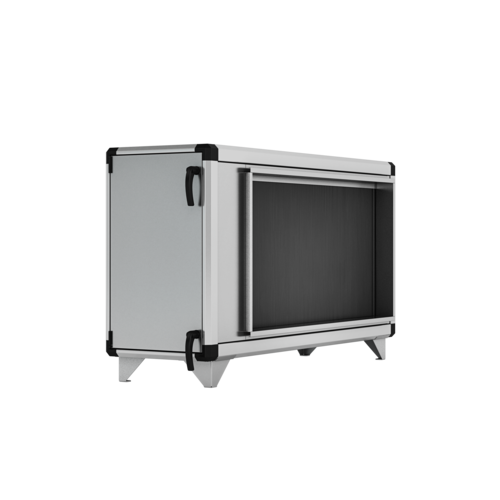

Mit ½ Höhe ist das Heiz- bzw. Kühlregister ohne Leerelement für die Abluftsektion gemeint.
| Modul mit einem Register | ||||
|---|---|---|---|---|
| Baugröße | ½ Höhe (mm) | Höhe (mm) | Länge (mm) | Tiefe (mm) |
| VEX4010 | 702 | 1309 | 480 | 1055 |
| VEX4020 | 702 | 1309 | 480 | 1275 |
| VEX4030 | 797 | 1499 | 480 | 1549 |
| VEX4040 | 847 | 1599 | 480 | 1630 |
| VEX4050 | 919 | 1744 | 480 | 1755 |
| VEX4060 | 1077 | 2069 | 480 | 1930 |
| VEX4070 | 1077 | 2069 | 480 | 2115 |
| VEX4080 | 1209 | 2344 | 480 | 2325 |
| VEX4090 | 1334 | 2594 | 480 | 2625 |
| VEX4100 | 1474 | 2874 | 480 | 2895 |
| Modul mit zwei Registern | ||||
| Baugröße | ½ Höhe (mm) | Höhe (mm) | Länge (mm) | Tiefe (mm) |
| VEX4010 | 702 | 1309 | 1404 | 1055 |
| VEX4020 | 702 | 1309 | 1404 | 1275 |
| VEX4030 | 797 | 1499 | 1404 | 1549 |
| VEX4040 | 847 | 1599 | 1404 | 1630 |
| VEX4050 | 919 | 1744 | 1404 | 1755 |
| VEX4060 | 1077 | 2069 | 1404 | 1930 |
| VEX4070 | 1077 | 2069 | 1404 | 2115 |
| VEX4080 | 1209 | 2344 | 1404 | 2325 |
| VEX4090 | 1334 | 2594 | 1404 | 2625 |
| VEX4100 | 1474 | 2874 | 1404 | 2895 |
