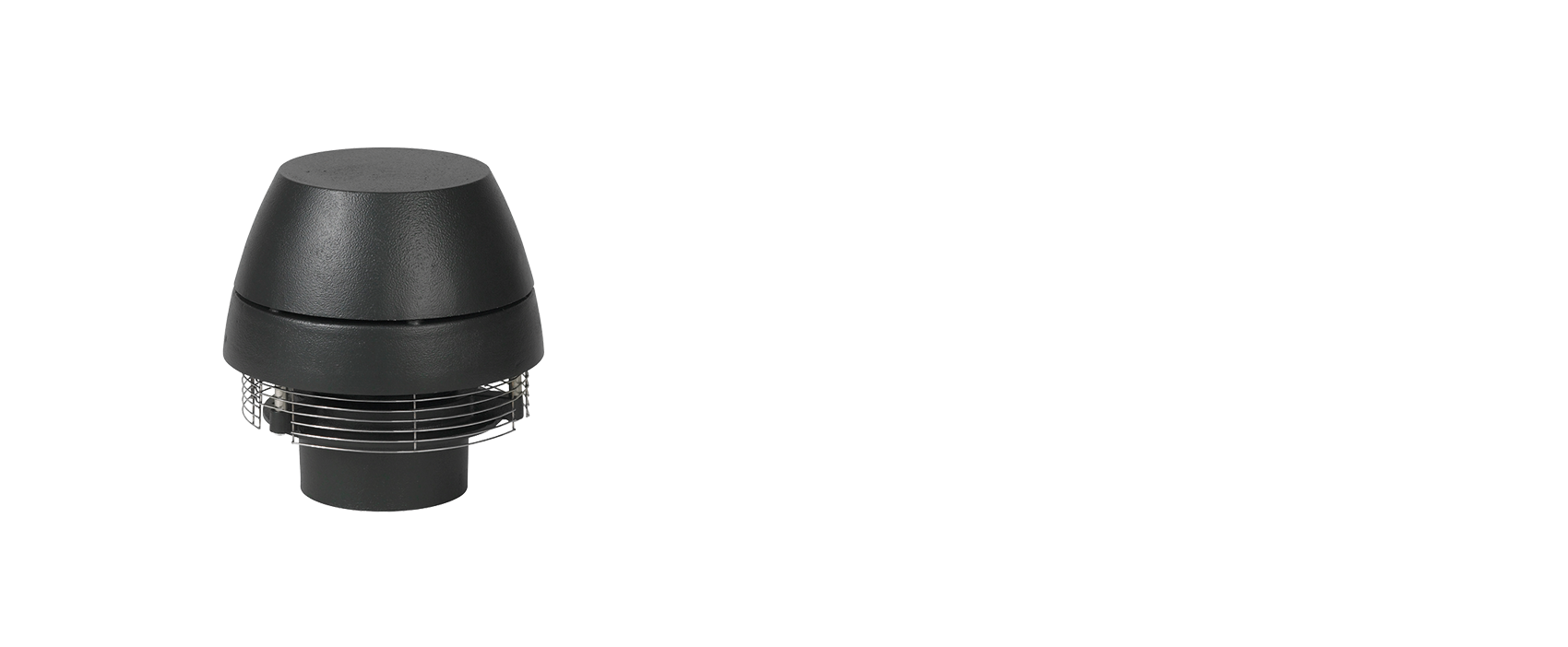

DTH
Dachventilatoren
Verwendbarkeit zur zentralen Wohnungsentlüftung u.v.m.
Produktvorteile
- Hohe Korrosionsbeständigkeit
- Rückwärtsgekrümmtes Laufrad
- Hoher Wirkungsgrad
- Geringe Betriebskosten
- Kann auf den Dachdurchführungen TGR und TGK montiert werden
Der DTH-Dachventilator ist ein Abluftventilator aus Aluminiumguss, der einen langlebigen und störungsfreien Betrieb gewährleistet. Passend hierzu sind die Dachdurchführung TGR oder TGR, die eine einfache und korrekte Montage sichern.
Der DTH-Dachventilator verfügt über ein rückwärtsgekrümmtes Laufrad aus Aluminium, leitet die Fortluft horizontal ab und kann zur Reinigung und Wartung aufgeklappt werden. Der DTH ist in 5 Größen erhältlich – DTH160, -200, -250, -315 und -400.
- Alle Baugrößen sind mit einem EC-Motor ausgestattet.
- Alle Baugrößen sind im Normalbetrieb für Ablufttemperaturen bis zu 60°C geeignet und bis zu 300 °C für 60 Minuten im Brandfall.
| Artikel | Max. Gesamtwirkungsgrad (A-D) (%) | Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima) | Anforderungen an den Leistungsgrad | ECO-Leistungsgrad beim optimalen Betriebspunkt | Drehzahl (U/min) | Stromversorgung | Motorleistung (kW) |
|---|---|---|---|---|---|---|---|
| DTH16041EC - DTH16041EC | 28,7 |
C |
62N (2015) |
63,8 |
1400 |
1x230 V - 50Hz |
0,04 |
| DTH20041EC - DTH20041EC | 38,5 |
C |
62N (2015) |
70,7 |
1400 |
1x230 V - 50Hz |
0,04 |
| DTH25041EC2 - DTH25041EC2 | 48,8 |
C |
62N (2015) |
73,8 |
1635 |
1x230 V - 50Hz |
0,18 |
| DTH31541EC2 - DTH31541EC2 | 50,9 |
C |
62N (2015) |
73 |
1605 |
1x230 V - 50Hz |
0,37 |
| DTH40041EC2 - DTH40041EC2 | 54,8 |
C |
62N (2015) |
72,5 |
1538 |
1x230 V - 50Hz |
0,75 |

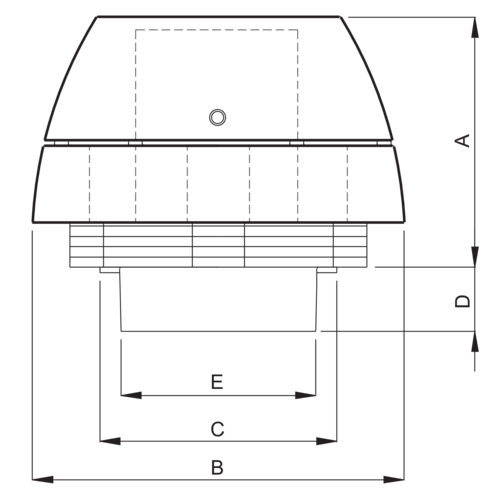

| Artikel | A (mm) | B (mm) | C (mm) | D (mm) | E Ø (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| DTH16041EC - DTH16041EC | 225 |
290 |
220 |
70 |
160 |
9 |
| DTH20041EC - DTH20041EC | 225 |
365 |
260 |
70 |
200 |
13 |
| DTH25041EC2 - DTH25041EC2 | 315 |
465 |
310 |
80 |
250 |
21 |
| DTH31541EC2 - DTH31541EC2 | 360 |
550 |
375 |
80 |
315 |
29 |
| DTH40041EC2 - DTH40041EC2 | 400 |
645 |
460 |
80 |
400 |
40 |

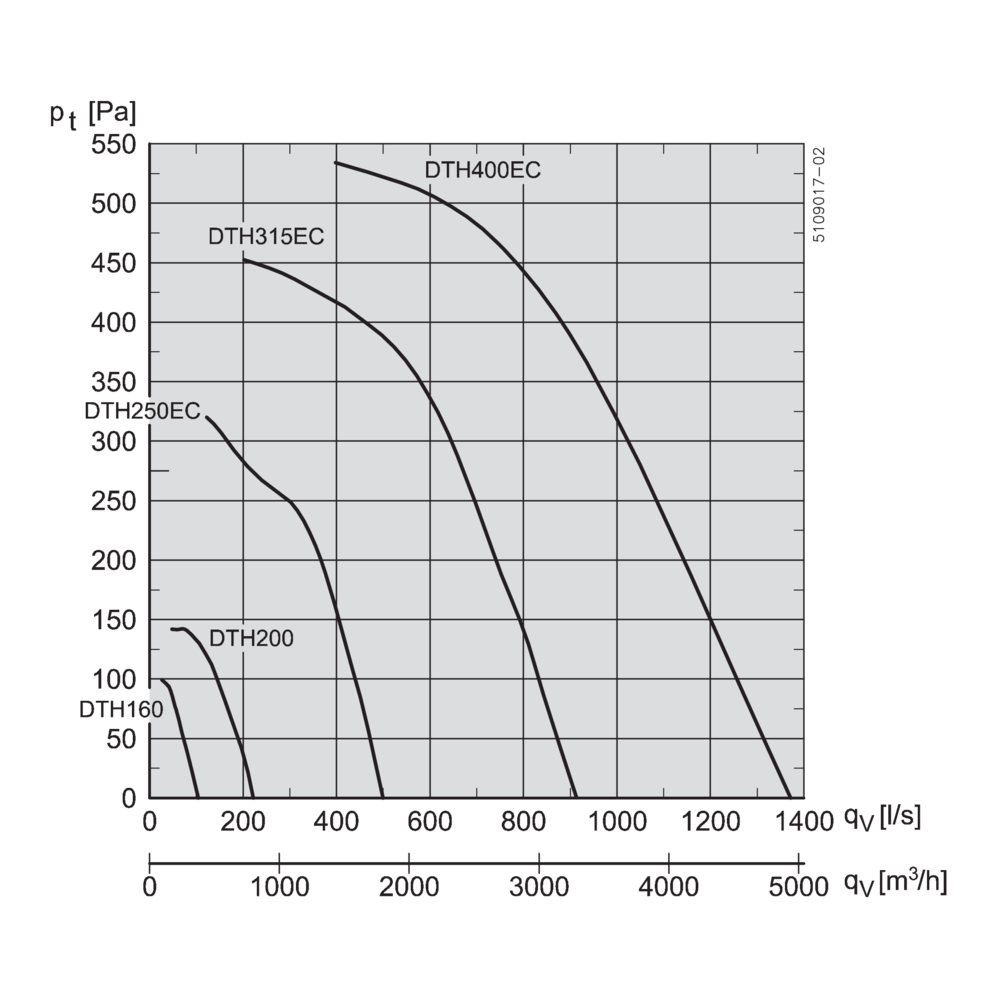

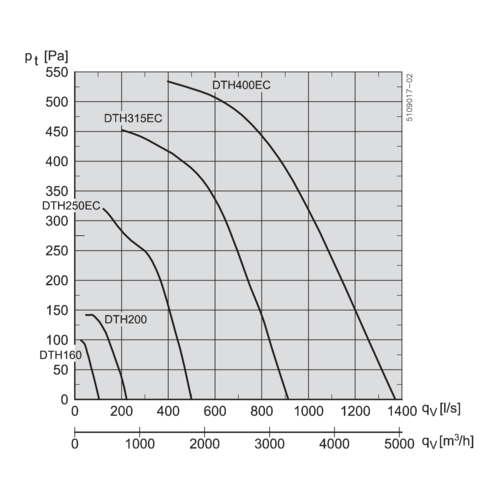

| Artikel | Min. Luftmenge (m³/h) | Maximale Luftmenge (m³/h) |
|---|---|---|
| DTH16041EC - DTH16041EC | 60 |
370 |
| DTH20041EC - DTH20041EC | 120 |
800 |
| DTH25041EC2 - DTH25041EC2 | 250 |
1740 |
| DTH31541EC2 - DTH31541EC2 | 450 |
3250 |
| DTH40041EC2 - DTH40041EC2 | 660 |
4900 |
| Artikel | Spannungsversorgung (V) | Frequenz (Hz) | Maximale Stromaufnahme (A) | Motorleistung (kW) |
|---|---|---|---|---|
| DTH16041EC - DTH16041EC | 1x230 |
50 |
0,2 |
0,04 |
| DTH20041EC - DTH20041EC | 1x230 |
50 |
0,35 |
0,04 |
| DTH25041EC2 - DTH25041EC2 | 1x230 |
50 |
1,2 |
0,18 |
| DTH31541EC2 - DTH31541EC2 | 1x230 |
50 |
2,6 |
0,37 |
| DTH40041EC2 - DTH40041EC2 | 1x230 |
50 |
4,5 |
0,75 |
| Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima) |
|---|
| C |
Der Dachventilator DTH ist aus Gussaluminium hergestellt und deshalb extrem korrosionsbeständig (Korrosionsklasse C4 gem. EN ISO12944-2).
Er ist schwarzlackiert in RAL 7021, passend zu den meisten Dächern.
DTH ist ein Abluftventilator mit horizontalem Ausblas.
Die Konstruktion gewährleistet eine optimale lüftungstechnische Lösung bei minimalem Schallpegel.
Der Dachventilator DTH ist besonders für Lüftungsaufgaben geeignet, bei denen hohe Anforderungen an Leistungsfähigkeit und niedrige Betriebskosten gestellt werden.
Das speziell entwickelte Zentrifugalrad mit rückwärtsgekrümmtem Laufrad gewährleistet einen hohen Wirkungsgrad und niedrige Betriebskosten.
Der Dachventilator DTH lässt sich zwecks Reinigung und Wartung des Ventilators leicht aufklappen.

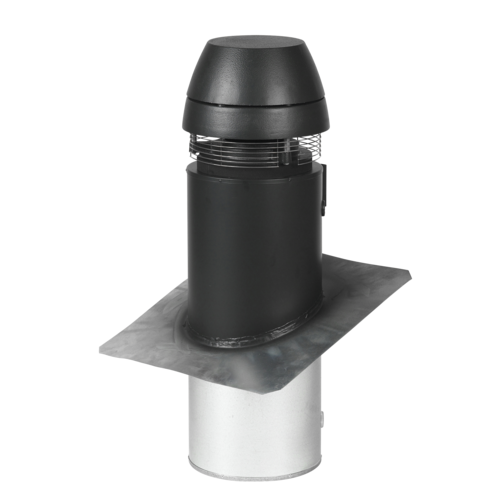

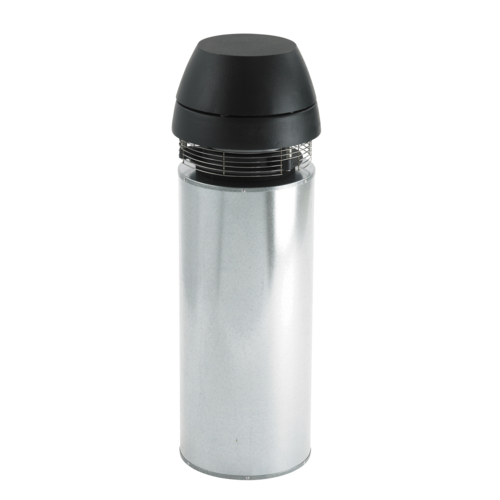

Der Dachventilator DTH ist für den Einsatz mit der Durchführung TGR oder TGK konstruiert, um eine einfache und korrekte Montage zu gewährleisten.
Der DTH wird ganz einfach auf die Dachdurchführung aufgesetzt, und er wird dann von seinem Eigengewicht in Position gehalten. Es wird ein Moosgummring mitgeliefert, um die Übertragung der Schwingungen des Dachventilators DTH an das Kanalsystem zu verhindern.
Die Dachdurchführungen TGR und TGK sind schall- und kondensisoliert und verfügen über eine eingebaute Kabeldurchführung.
