DTV
Dachventilatoren
Verwendbarkeit zur zentralen Wohnungsentlüftung, gewerbliche Küchenabluft, u.v.m.
Produktvorteile
- Hohe Korrosionsbeständigkeit
- Rückwärtsgekrümmtes Laufrad
- Hoher Wirkungsgrad
- Geringe Betriebskosten
- Kann auf der Dachdurchführung TGK montiert werden
Der DTV-Dachventilator ist ein Abluftventilator aus Aluminiumguss, der einen langlebigen und störungsfreien Betrieb gewährleistet. Passend hierzu ist die Dachdurchführung TGK, die eine einfache und korrekte Montage sichert.
- Der DTV-Dachventilator verfügt ein rückwärtsgekrümmtes Laufrad, leitet die Fortluft vertikal ab und kann zur Reinigung geöffnet werden. Der DTV ist in 6 Baugrößen erhältlich – DTV160, -200, -250, -315, -400 und -450.
- Alle Baugrößen sind mit einem EC-Motor ausgestattet.
- Die Baugrößen DTV160, DTV200, DTV400 und DTV450 sind im Normalbetrieb für Ablufttemperaturen bis zu 60°C geeignet und bis zu 200°C für 60 Minuten im Brandfall.
- Die Baugrößen DTV250 und DTV315 sind im Normalbetrieb für Ablufttemperaturen bis zu 60°C geeignet und bis zu 180°C für 60 Minuten im Brandfall.
| Artikel | Max. Gesamtwirkungsgrad (A-D) (%) | Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima) | Anforderungen an den Leistungsgrad | ECO-Leistungsgrad beim optimalen Betriebspunkt | Drehzahl (U/min) | Stromversorgung | Motorleistung (kW) |
|---|---|---|---|---|---|---|---|
| DTV16041EC - DTV16041EC | 27,7 |
C |
62N (2015) |
62,7 |
1400 |
1x230 V - 50Hz |
0,04 |
| DTV20041EC - DTV20041EC | 42 |
C |
62N (2015) |
74,8 |
1400 |
1x230 V - 50Hz |
0,04 |
| DTV25041EC2 - DTV25041EC2 | 51,9 |
C |
62N (2015) |
78,2 |
1635 |
1x230 V - 50Hz |
0,16 |
| DTV31541EC2 - DTV31541EC2 | 52,4 |
C |
62N (2015) |
74,5 |
1605 |
1x230 V - 50Hz |
0,37 |
| DTV40041EC2 - DTV40041EC2 | 53,7 |
C |
62N (2015) |
70,5 |
1635 |
1x230 V - 50Hz |
0,75 |
| DTV45041EC2 - DTV45041EC2 | 57,1 |
C |
62N (2015) |
74,4 |
1700 |
1x230 V - 50Hz |
1,1 |
| Artikel | A (mm) | B (mm) | C (mm) | D (mm) | E Ø (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| DTV16041EC - DTV16041EC | 250 |
310 |
240 |
70 |
160 |
11 |
| DTV20041EC - DTV20041EC | 280 |
390 |
310 |
80 |
200 |
17 |
| DTV25041EC2 - DTV25041EC2 | 385 |
485 |
385 |
100 |
250 |
28 |
| DTV31541EC2 - DTV31541EC2 | 435 |
580 |
465 |
115 |
315 |
37 |
| DTV40041EC2 - DTV40041EC2 | 500 |
650 |
525 |
130 |
400 |
52 |
| DTV45041EC2 - DTV45041EC2 | 590 |
650 |
525 |
220 |
400 |
60 |

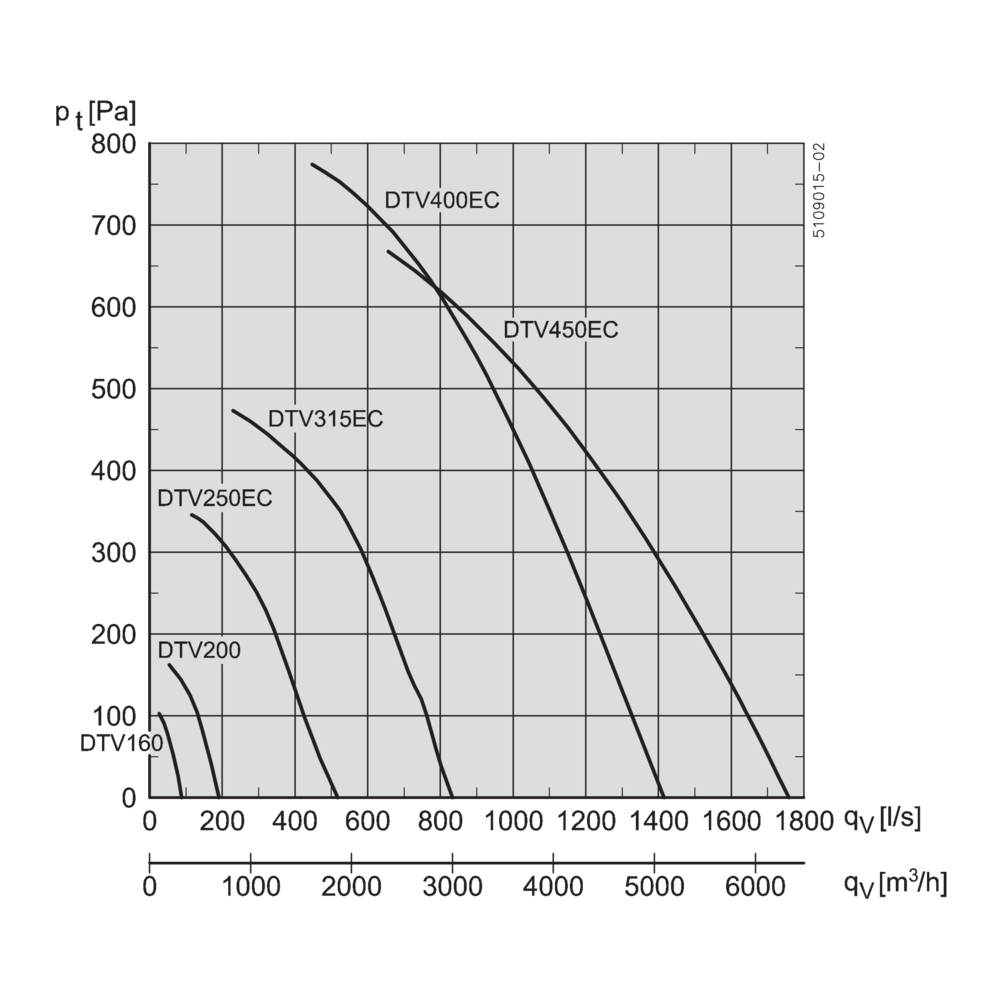

| Artikel | Min. Luftmenge (m³/h) | Maximale Luftmenge (m³/h) |
|---|---|---|
| DTV16041EC - DTV16041EC | 60 |
320 |
| DTV20041EC - DTV20041EC | 120 |
680 |
| DTV25041EC2 - DTV25041EC2 | 300 |
1780 |
| DTV31541EC2 - DTV31541EC2 | 450 |
2950 |
| DTV40041EC2 - DTV40041EC2 | 700 |
5000 |
| DTV45041EC2 - DTV45041EC2 | 1050 |
6300 |
| Artikel | Spannungsversorgung (V) | Frequenz (Hz) | Maximale Stromaufnahme (A) | Motorleistung (kW) |
|---|---|---|---|---|
| DTV16041EC - DTV16041EC | 1x230 |
50 |
0,2 |
0,04 |
| DTV20041EC - DTV20041EC | 1x230 |
50 |
0,35 |
0,04 |
| DTV25041EC2 - DTV25041EC2 | 1x230 |
50 |
1,2 |
0,16 |
| DTV31541EC2 - DTV31541EC2 | 1x230 |
50 |
2,4 |
0,37 |
| DTV40041EC2 - DTV40041EC2 | 1x230 |
50 |
4,4 |
0,75 |
| DTV45041EC2 - DTV45041EC2 | 1x230 |
50 |
8 |
1,1 |
| Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima) |
|---|
| C |

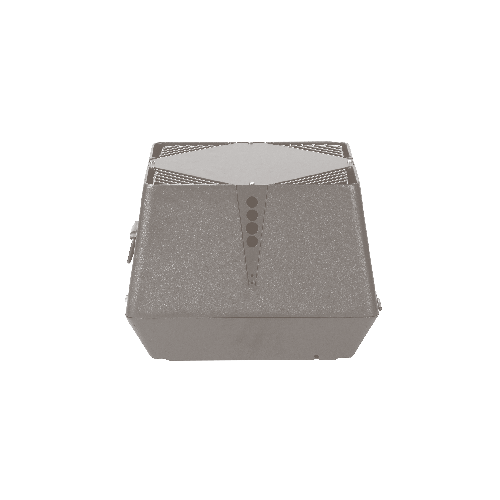

Der Dachventilator DTV ist aus Gussaluminium hergestellt und deshalb extrem korrosionsbeständig (Korrosionsklasse C4 gem. EN ISO12944-2). Er ist schwarzlackiert in RAL 7021, passend zu den meisten Dächern.
Der DTV-Dachventilator ist ein Abgasventilator mit vertikalem Auswurf.
Dies verhindert eine Verschmutzung der Dachfläche und sorgt gleichzeitig für ein niedrigeres wahrgenommenes Geräuschniveau.
Der Dachventilator DTV ist besonders für Lüftungsaufgaben geeignet, bei denen hohe Anforderungen an Leistungsfähigkeit und niedrige Betriebskosten gestellt werden.
Das speziell entwickelte Zentrifugalrad mit rückwärtsgekrümmten Laufrad gewährleistet einen hohen Wirkungsgrad und niedrige Betriebskosten.

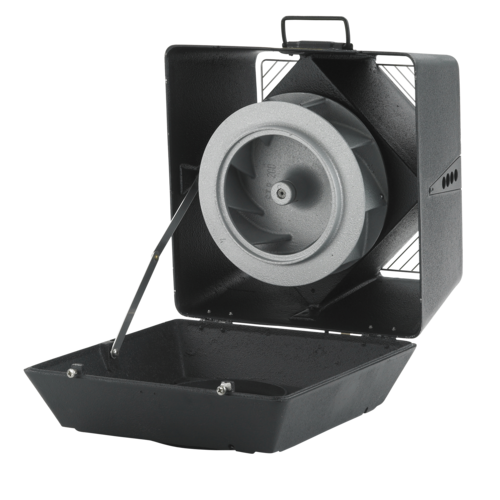

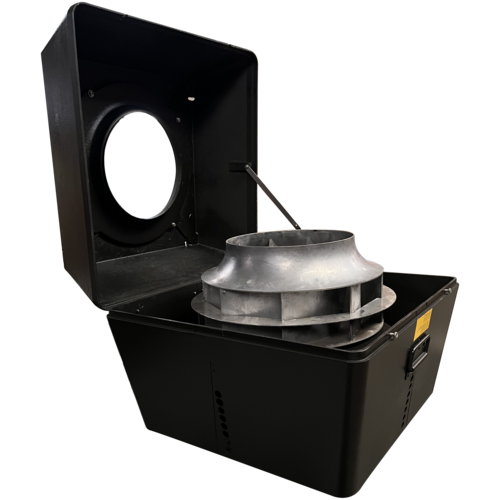

Der Dachventilator DTV lässt sich zwecks Reinigung und Wartung des Ventilators leicht aufklappen.

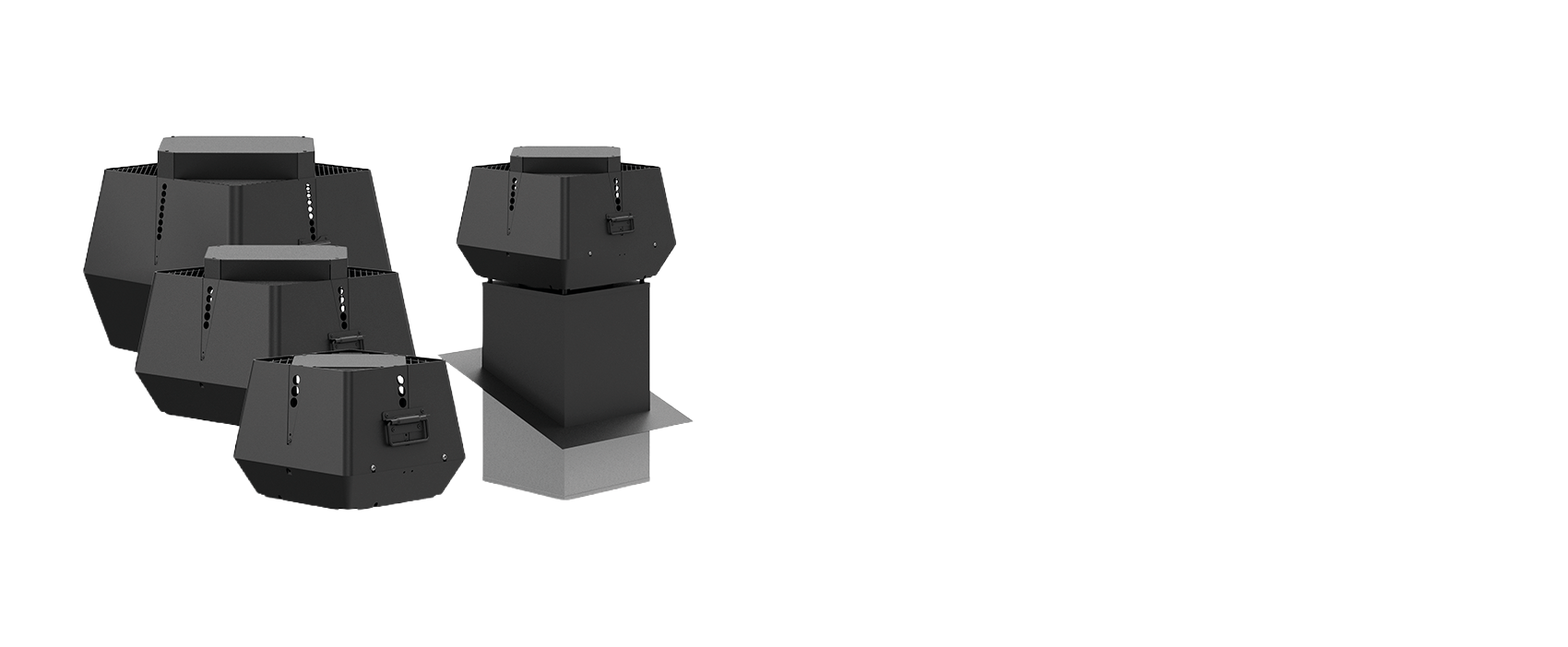

DTV ist für die Verwendung mit der Dachdurchführung TGK konzipiert, was eine einfache und korrekte Montage gewährleistet.
TGK ist mit 4 Gewindestücken zur Befestigung des DTV-Dachventilators ausgestattet. Es werden vibrationsdämpfende Materialien mitgeliefert, sodass die Vibrationen des DTV nicht auf das Kanalsystem übertragen werden.
Die TGK-Dachdurchführung ist geräusch- und kondensisoliert und verfügt über eine integrierte Kabelführung.
