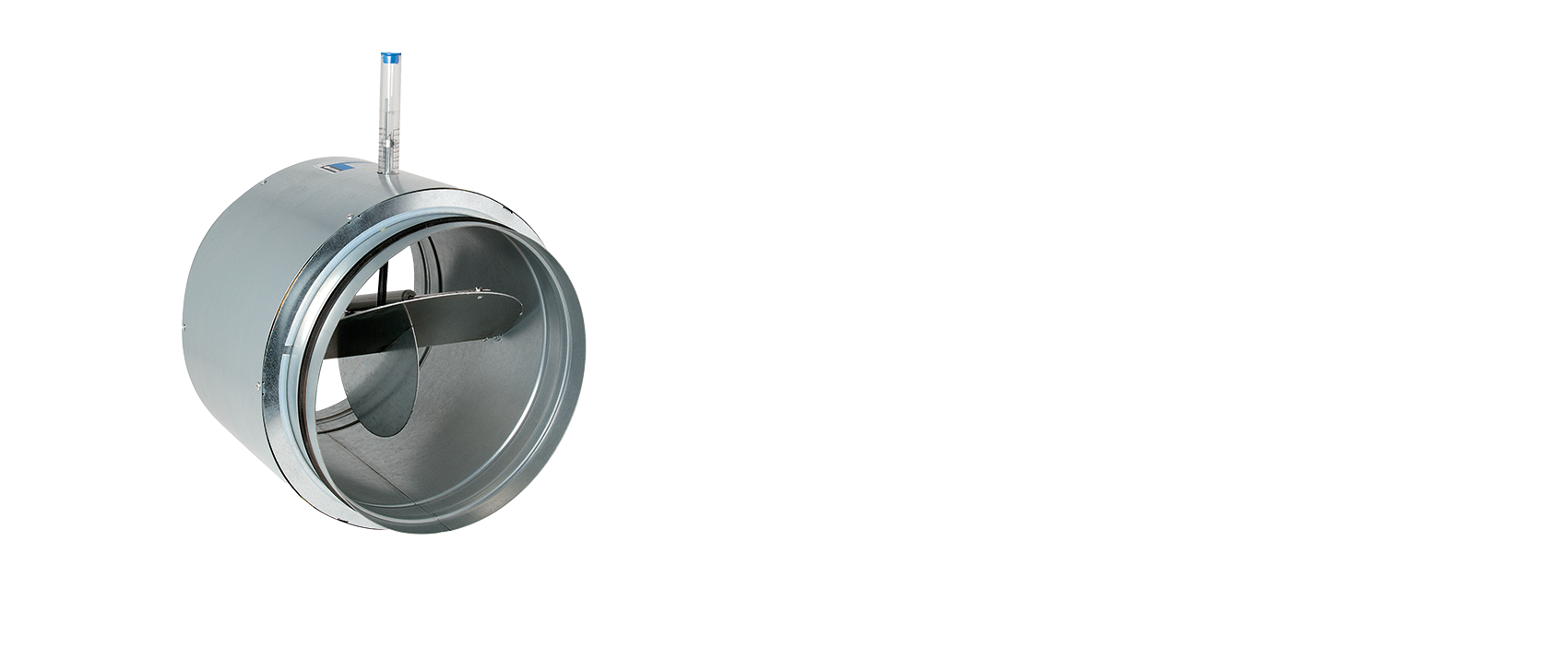

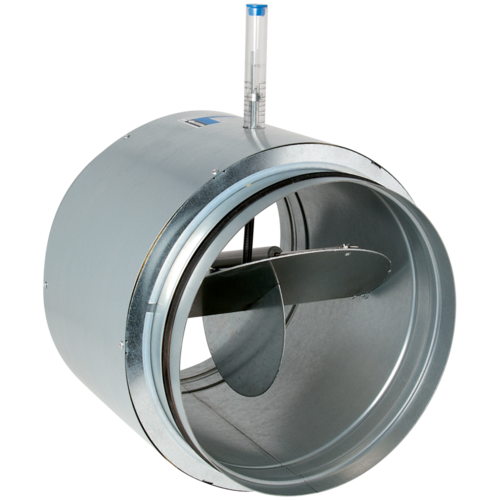

MR Max
Konstante Volumenstromregler
Produktvorteile
- Einstellung vor Ort, einfach von außen zugänglich
- für Anlagen mit hohen Drücken (bis zu 1.000 Pa) und großen Volumenströmen (bis zu 4.000 m³/h)
- Dichtheitsklasse C
- VDI 6022
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Dank seiner Blattfeder hält der MR Max einen konstanten Durchfluss in runden Luftleitung sowohl für Zu- als auch Abluft bis zu einem Druck von 1.000 Pa aufrecht. Die Einstellung des Volumenstroms wird von außen mit einem Inbusschlüssel vorgenommen.
- Gehäuse aus verzinktem Stahl
- lasergeschweißt
- Dichtheitsklasse C gemäß EN 1751
-
Regelgenauigkeit:
- Durchschnittlicher Q = Nenn-Q +/- 10 m3/h für Nenn-Q ≤ 100 m3/h
- Durchschnittlicher Q = Nenn-Q +/- 10 % für Nenn-Q > 100 m3/h
- Betriebstemperatur: -30°C/ +100°C
- VDI 6022 Zertifizierung
- isolierte Version (auf Anfrage)
-

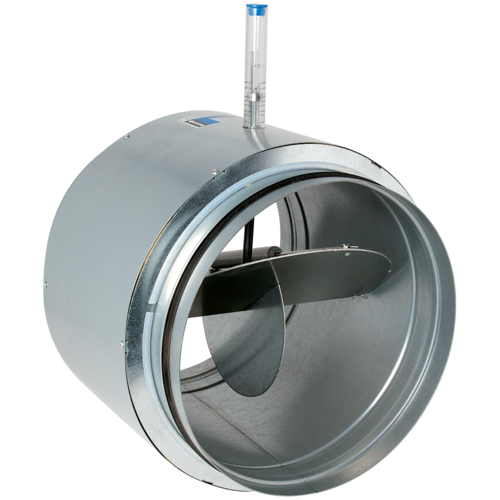

Konstruktion und Material:

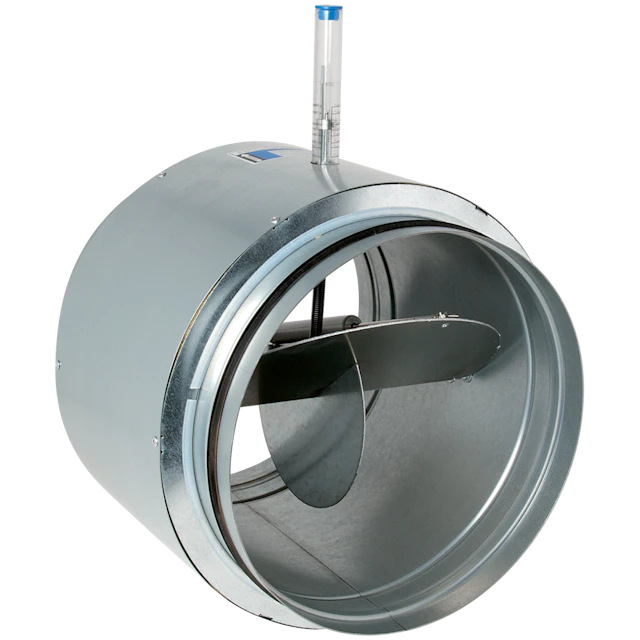

- Regelklappe aus Aluminium
- Blattfeder und Achse aus Edelstahl, auf Gleitlager aus PTFE montiert (Polytetrafluorethylen)

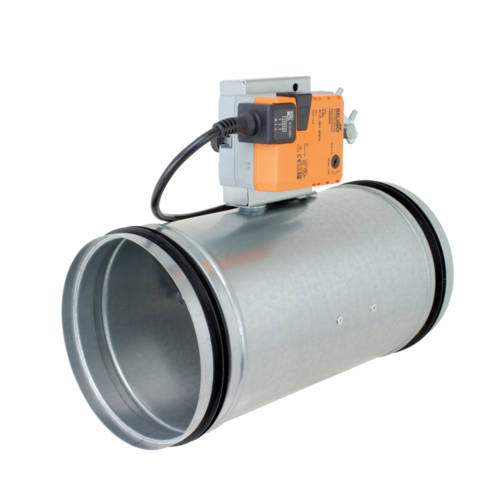

- durchsichtige Steuereinrichtung aus Kunststoff mit Volumenstrom-Sollwertskala
- sowohl für Zu- als auch Abluft in runden Luftleitungen
- mit einem Betriebsbereich bis 1.000 Pa und einer optionalen motorisierten Version (siehe Zubehör) in zentralen Lüftungssystemen bietet das Regelungsmodul Flexibilität und Effizienz für Gebäudelüftungslösungen
- horizontale und vertikale Installation möglich
| Artikel | Regelgenauigkeit |
|---|---|
| A11016389 - MR Max Ø 80 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016390 - MR Max Ø 100 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016391 - MR Max Ø 125 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016392 - MR Max Ø 160 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016393 - MR Max Ø 200 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016394 - MR Max Ø 250 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016395 - MR Max Ø 315 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |
| A11016396 - MR Max Ø 400 | +/- 10 m³/h (≤ 100m³/h) +/- 10% > 100 m³/h (bei der Luftgeschwindigkeit > 4m/s) |

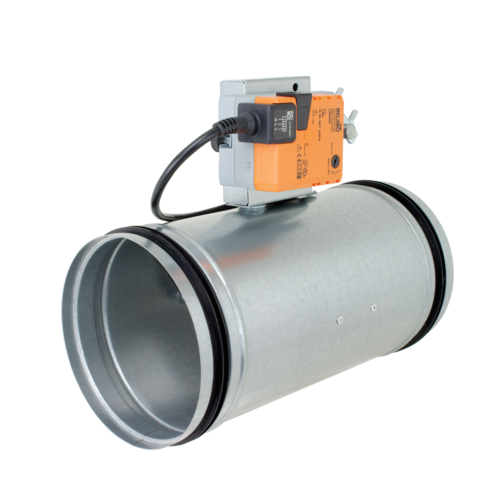

| A11016215 - MR Max Ø80 motorisierbar | |
| A11016216 - MR Max Ø100 motorisierbar | |
| A11016217 - MR Max Ø160 motorisierbar |

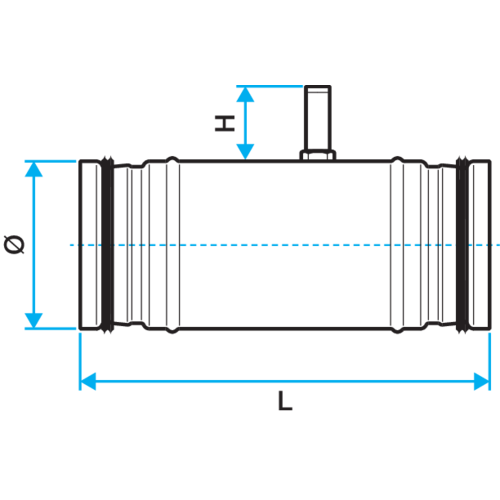

| Artikel | A (mm) | H (mm) | L (mm) | L1 (mm) | L2 (mm) | Rohranschluss (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| A11016389 - MR Max Ø 80 | 70 |
215 |
135 |
40 |
80 |
0,6 |
|
| A11016390 - MR Max Ø 100 | 70 |
245 |
135 |
40 |
100 |
0,6 |
|
| A11016391 - MR Max Ø 125 | 70 |
245 |
165 |
40 |
125 |
0,8 |
|
| A11016392 - MR Max Ø 160 | 70 |
315 |
235 |
40 |
160 |
1,1 |
|
| A11016393 - MR Max Ø 200 | 70 |
315 |
235 |
40 |
200 |
1,8 |
|
| A11016394 - MR Max Ø 250 | 70 |
315 |
235 |
40 |
250 |
2,5 |
|
| A11016395 - MR Max Ø 315 | 110 |
345 |
225 |
60 |
315 |
5 |
|
| A11016396 - MR Max Ø 400 | 110 |
415 |
295 |
60 |
400 |
7,5 |
|
| A11016215 - MR Max Ø80 motorisierbar | 160 |
182 |
215 |
135 |
40 |
0,6 |
|
| A11016216 - MR Max Ø100 motorisierbar | 160 |
202 |
245 |
165 |
40 |
||
| A11016217 - MR Max Ø160 motorisierbar | 160 |
262 |
315 |
235 |
40 |
| Artikel | Luftstrombereich (m³/h) | Druckbereich (Pa) |
|---|---|---|
| A11016389 - MR Max Ø 80 | 40-125 |
50-1.000 |
| A11016390 - MR Max Ø 100 | 70-220 |
50-1.000 |
| A11016391 - MR Max Ø 125 | 100-280 |
50-1.000 |
| A11016392 - MR Max Ø 160 | 180-500 |
50-1.000 |
| A11016393 - MR Max Ø 200 | 250-900 |
50-1.000 |
| A11016394 - MR Max Ø 250 | 500-1.500 |
50-1.000 |
| A11016395 - MR Max Ø 315 | 800-2.800 |
50-1.000 |
| A11016396 - MR Max Ø 400 | 1.000-4.000 |
50-1.000 |
| A11016215 - MR Max Ø80 motorisierbar | 50-1.000 |
|
| A11016216 - MR Max Ø100 motorisierbar | 50-1.000 |
|
| A11016217 - MR Max Ø160 motorisierbar | 50-1.000 |

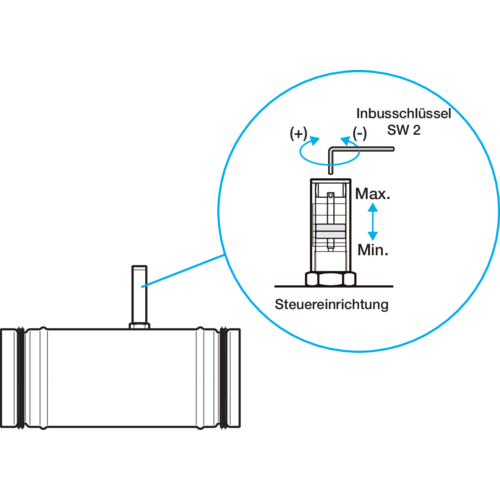

Einstellung des MR Max ohne Stellantrieb

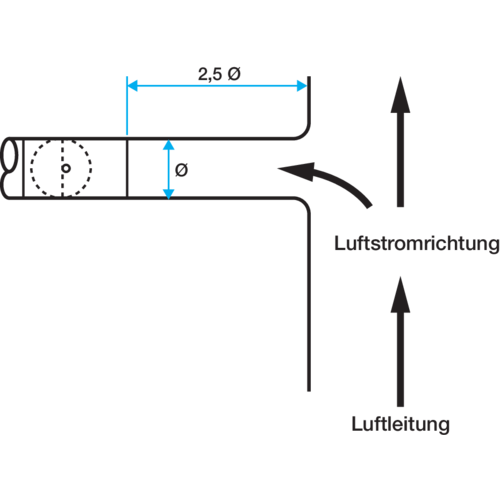

Bei der Installation in einem Abzweig des Hauptkanals sind folgende
Vorbehalte zu beachten
