MR Modulo Konstante Volumenstromregler

MR Modulo

Konstante Volumenstromregler

Volumenstromregler mit Silikonmembran, der für einen stabilen und vor Ort einstellbaren Volumenstrom sorgt.
Varianten anzeigen
CAD-Datei herunterladen

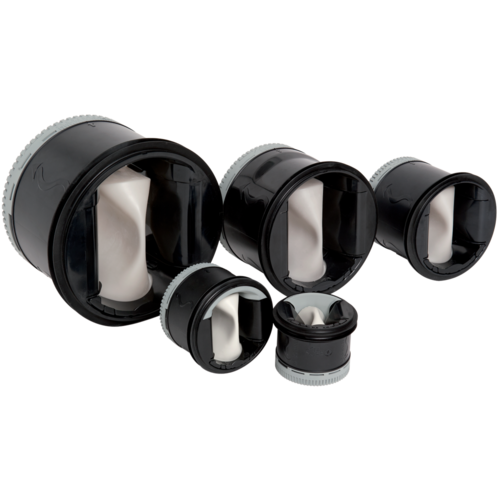

MR Modulo

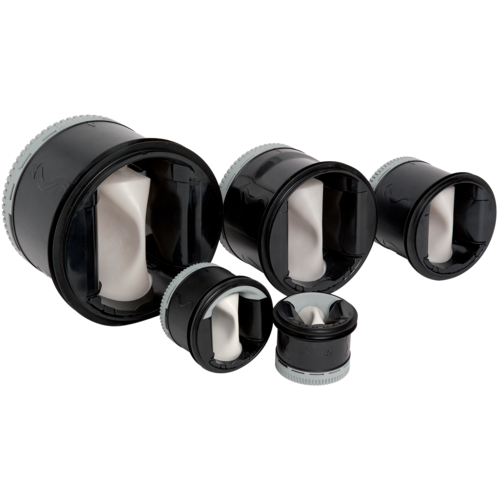

MR Modulo ist ein Volumenstromregler, der druckunabhängig einen stabilen Volumenstrom realisiert, um einen Mehrverbrauch an Energie zu vermeiden und eine gute Raumluftqualität sowie einen guten Komfort zu sichern. Die Membrantechnologie sorgt für geringe Geräuschentwicklung. Der nominale Volumenstrom ist vor Ort ohne Werkzeug einzustellen.
MR Modulo

Produktvorteile

  • einfach zu lagern: nur 1 Produkt je Durchmesser (außer 125 mm) zum Abdecken mehrerer Volumenströme
  • geräuscharm
  • einfach und schnell zu installieren: Einstellung und Installation in mehreren Positionen
  • Einstellung und Installation ohne Werkzeuge
  • Neubau
  • Renovierung
  • Büro- und Gewerbeimmobilien

Dank der Membran hält MR Modulo einen konstanten Volumenstrom in Lüftungsanlagen. Die Anpassung des Volumenstroms ist schnell durch einen Einstellring in einem großen Bereich möglich.

  • Gehäuse aus Kunststoff
  • regulierende Silikon-Membran
  • Halterung und Dichtung durch äußere umlaufende Elastomer-Doppellippendichtung
  • Regelgenauigkeit bei dem Betriebsdruckbereich:
    • Q Mittel = Q Nenn +/- 5 m3/h für MR ≤ 50 m3/h
    • Q Mittel = Q Nenn +/- 10 % für MR > 50 m3/h (außer D80, D100 und D125: +/-10% Q max)
  • Betriebstemperatur: -10°C/ +60°C
  • wird direkt in die Leitung eingebaut
  • die Einbaurichtung ist am Bauteil angeführt
  • horizontale und vertikale Installation und im beliebigen Winkel
  • manuelle Einstellung des gewünschten Volumenstroms ohne Werkzeug durch das Belassen oder Entfernen des eingesetzten Keils und durch das Verdrehen des Einstellrings
  • bei der Anwendung für die Abluft wird ein Abstand von 1Ø zwischen dem Endelement (Gitter/Auslass) und MR Mono empfohlen
  • bei der Anwendung für die Zuluft wird ein Abstand von 3Ø zwischen dem Endelement (Gitter/Auslass) und MR Mono empfohlen
Artikel Regelgenauigkeit
A11016307 - MR Modulo Ø 80 - 20-60 m³/h

+/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h
A11016308 - MR Modulo ∅ 100 - 15-90 m³/h

+/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h
A11016309 - MR Modulo ∅ 125 - 15-85 m³/h

+/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h
A11016310 - MR Modulo ∅ 125 - 100-190 m³/h

+/- 10% Qmax
A11016311 - MR Modulo ∅ 150 - 100-240 m³/h

+/- 10%
A11016312 - MR Modulo ∅ 160 - 100-240 m³/h

+/- 10%
A11016313 - MR Modulo ∅ 200 - 225-400 m³/h

+/- 10%
A11016314 - MR Modulo ∅ 250 - 300-650 m³/h

+/- 10%
MR Modulo MR Modulo MR Modulo
Artikel A (mm) E (mm) F (mm) Ø B (mm) Ø N (mm) Rohranschluss (mm) Gewicht (kg)
A11016307 - MR Modulo Ø 80 - 20-60 m³/h

65

14

15

85

76

80

0,08
A11016308 - MR Modulo ∅ 100 - 15-90 m³/h

70

14

13

105

92

100

0,12
A11016309 - MR Modulo ∅ 125 - 15-85 m³/h

70

14

13

132

116

125

0,15
A11016310 - MR Modulo ∅ 125 - 100-190 m³/h

110

14

17

132

116

125

0,17
A11016311 - MR Modulo ∅ 150 - 100-240 m³/h

118

14

19

153

147

150

0,37
A11016312 - MR Modulo ∅ 160 - 100-240 m³/h

118

14

19

167

153

160

0,37
A11016313 - MR Modulo ∅ 200 - 225-400 m³/h

144

20

23

210

190

200

0,59
A11016314 - MR Modulo ∅ 250 - 300-650 m³/h

180

20

26

262

238

250

1,02
Artikel Luftstrombereich (m³/h) Druckbereich (Pa)
A11016307 - MR Modulo Ø 80 - 20-60 m³/h

20-60

50-250
A11016308 - MR Modulo ∅ 100 - 15-90 m³/h

15-90

50-250
A11016309 - MR Modulo ∅ 125 - 15-85 m³/h

15-90

50-250
A11016310 - MR Modulo ∅ 125 - 100-190 m³/h

100-190

50-250
A11016311 - MR Modulo ∅ 150 - 100-240 m³/h

100-240

50-250
A11016312 - MR Modulo ∅ 160 - 100-240 m³/h

100-240

50-250
A11016313 - MR Modulo ∅ 200 - 225-400 m³/h

225-400

50-250
A11016314 - MR Modulo ∅ 250 - 300-650 m³/h

300-650

50-250

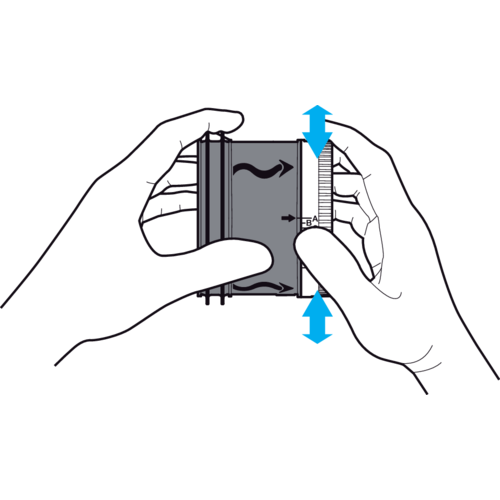

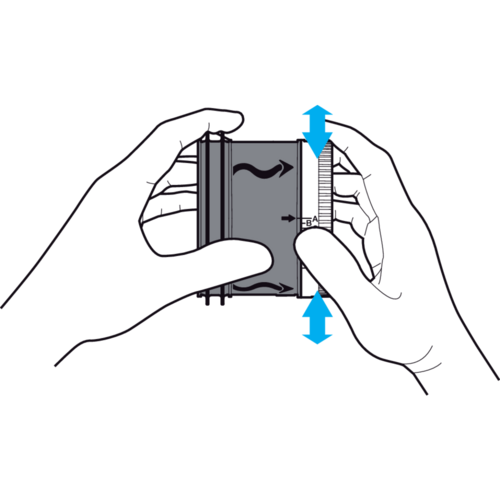

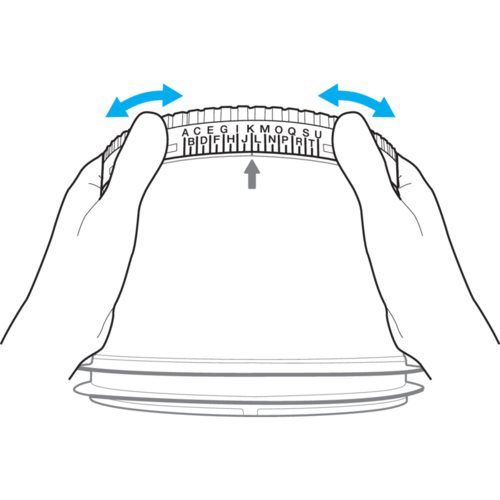

Einstellung des Volumenstroms - kleine Durchmesser

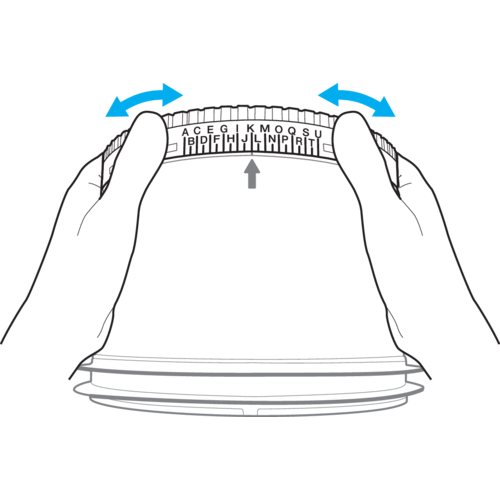

Einstellung des Volumenstroms - große Durchmesser

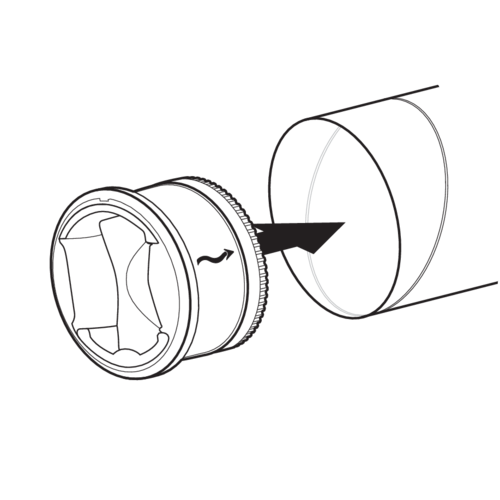

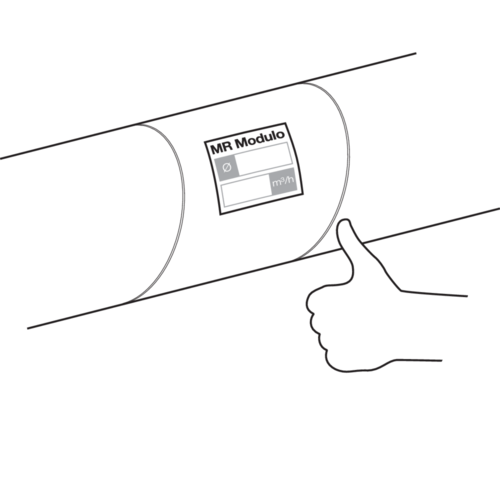

Hinweis zur Positionierung - Möglichkeit einer 360° Installation

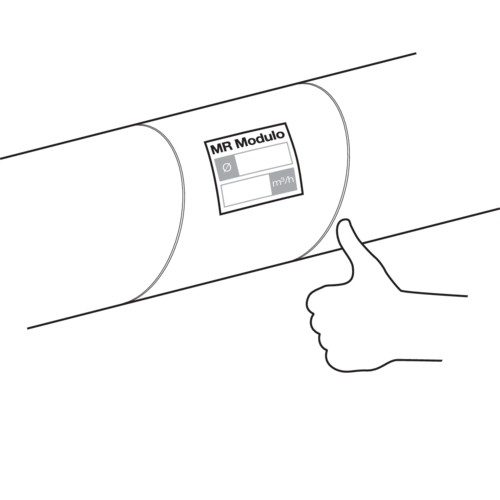

Produktlokalisierung

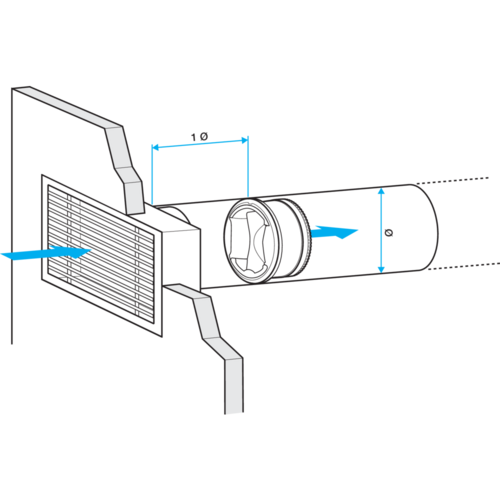

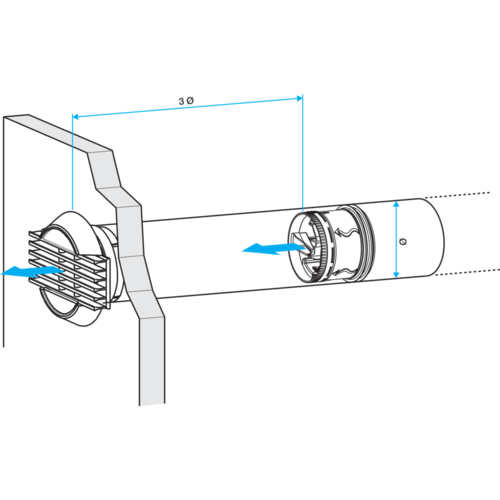

Montagehinweise – Abluftanwendung

Produkte und Zubehörartikel

  • MR Modulo Ø 80 - 20-60 m³/h
    MR Modulo Ø 80 - 20-60 m³/h
    A11016307
  • MR Modulo ∅ 100 - 15-90 m³/h
    MR Modulo ∅ 100 - 15-90 m³/h
    A11016308
    • Rohrstück mit Wartungsöffnung Ø100
      Rohrstück mit Wartungsöffnung Ø100
      A11013121
  • MR Modulo ∅ 125 - 15-85 m³/h
    MR Modulo ∅ 125 - 15-85 m³/h
    A11016309
    • Rohrstück mit Wartungsöffnung Ø125
      Rohrstück mit Wartungsöffnung Ø125
      A11013122
  • MR Modulo ∅ 125 - 100-190 m³/h
    MR Modulo ∅ 125 - 100-190 m³/h
    A11016310
    • Rohrstück mit Wartungsöffnung Ø125
      Rohrstück mit Wartungsöffnung Ø125
      A11013122
  • MR Modulo ∅ 150 - 100-240 m³/h
    MR Modulo ∅ 150 - 100-240 m³/h
    A11016311
    • Rohrstück mit Wartungsöffnung Ø150
      Rohrstück mit Wartungsöffnung Ø150
      A11013123
  • MR Modulo ∅ 160 - 100-240 m³/h
    MR Modulo ∅ 160 - 100-240 m³/h
    A11016312
    • Rohrstück mit Wartungsöffnung Ø160
      Rohrstück mit Wartungsöffnung Ø160
      A11013124
  • MR Modulo ∅ 200 - 225-400 m³/h
    MR Modulo ∅ 200 - 225-400 m³/h
    A11016313
    • Rohrstück mit Wartungsöffnung Ø200
      Rohrstück mit Wartungsöffnung Ø200
      A11013125
  • MR Modulo ∅ 250 - 300-650 m³/h
    MR Modulo ∅ 250 - 300-650 m³/h
    A11016314
    • Rohrstück mit Wartungsöffnung Ø250
      Rohrstück mit Wartungsöffnung Ø250
      A11013126
