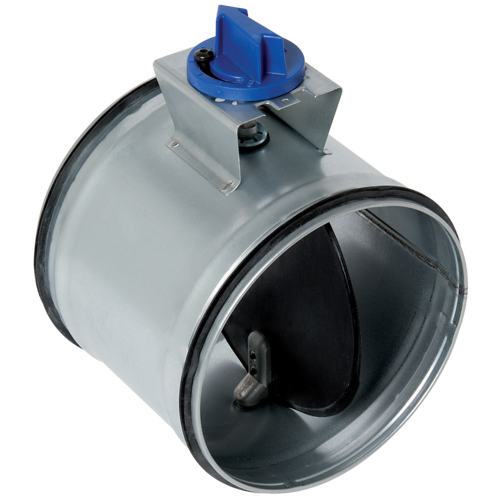

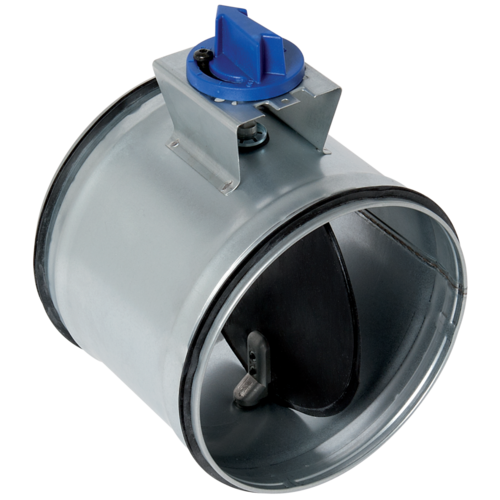

Manuelle und motorisierbare Absperrklappe RGE mit Dichtung
Manuelle und motorisierbare Absperrklappe RGE mit Dichtung
Die Absperrklappe RGE gleicht die Durchflüsse aus und dient zur vollständigen Absperrung einer runden Leitungsabzweigung. Die Luftdichtigkeit der Klappe wird durch eine vollflächig angebrachte Dichtung gewährleistet (dies bietet eine erhöhte Robustheit) und Gummilippendichtung an jedem Einsteckende sorgt für einen luftdichten Einbau. RGE ist mit einem Einstellhebel mit Schraubbefestigung ausgestattet (Zamak Wellen). Der auf Abstand platzierte Einstellgriff ermöglicht eine externe Isolierung.
Produktvorteile
- Dichtheitsklasse C gemäß EN 1751
- manuell oder mit Adapterplatte motorisierbar
- Einstellhebel mit Schraubbefestigung
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Das Öffnen und Schließen der RGE-Absperrklappe erfolgt manuell durch das Drehen des Einstellhebels oder durch einen Motor nach der Installation einer Motorplatte. Die Luftdichtigkeit der Klappe wird durch eine vollflächig angebrachte Dichtung gewährleistet.
- Gehäuse aus verzinktem Stahlblech
- Einstellhebel mit Schraubbefestigung (Zamak Wellen)
- Elastomer-Lippendichtung
- Motorplatte separat erhältlich
- RGE-Absperrklappen < DN 355 können mit vom Werk vormontierter Motoplatte geliefert werden, bei RGE-Absperrklappen > DN 315 ist die Motorplatte lose mitbestellt
- Luftdichtheitsklasse 4 vorgelagert/nachgelagert gemäß EN 1751
(außer Durchmesser < D200: Klasse 3)
- Luftdichtheitsklasse D intern/extern gemäß EN 12 237
für Durchmesser < 355 mm (Klasse C für Durchmesser > 315 mm)
- Betriebstemperatur: 0 / 120°C
- runde Leitungsabzweigungen

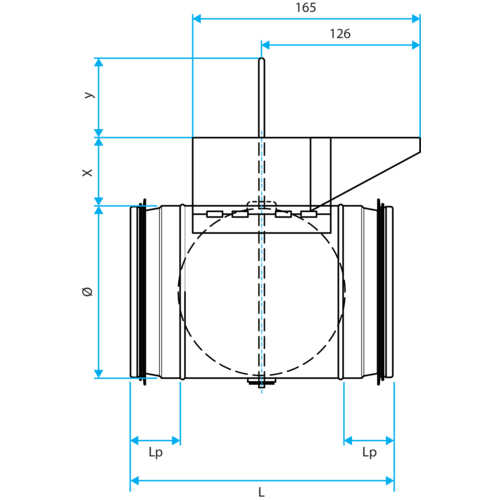

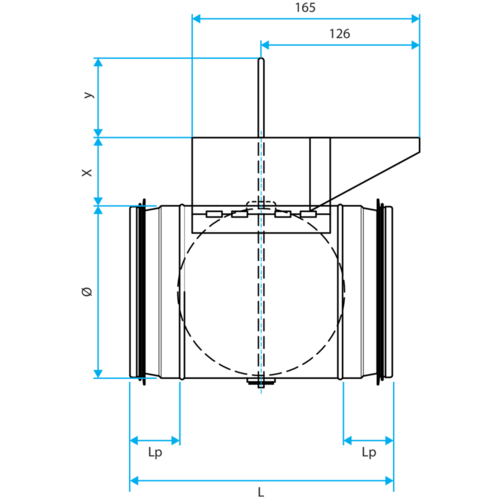

Abmessungen (mm) - Ø 100 bis 315 mm
| Artikel | H (mm) | L (mm) | X (mm) | Y (mm) | Ø (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| A11055116 - RGE Ø 355 manuell oder motorisierbar | 85 |
200 |
47 |
56 |
355 |
2,94 |
| A11055117 - RGE Ø 400 manuell oder motorisierbar | 85 |
200 |
47 |
70 |
400 |
4 |
| A11055118 - RGE Ø 450 manuell oder motorisierbar | 85 |
200 |
50 |
83 |
450 |
4,6 |
| A11055119 - RGE Ø 500 manuell oder motorisierbar | 85 |
200 |
52 |
71 |
500 |
5,25 |
| A11055122 - Teilesatz Motorplatte für RGE Ø 355 bis 500 mm | 6 |
162 |
0,15 |
| Artikel | Luftdichtheitsklasse | Luftdichtheitsklasse Überdruck / Unterdruck |
|---|---|---|
| A11055116 - RGE Ø 355 manuell oder motorisierbar | C |
3 |
| A11055117 - RGE Ø 400 manuell oder motorisierbar | C |
3 |
| A11055118 - RGE Ø 450 manuell oder motorisierbar | C |
3 |
| A11055119 - RGE Ø 500 manuell oder motorisierbar | C |
3 |
| A11055122 - Teilesatz Motorplatte für RGE Ø 355 bis 500 mm | Ohne |
Ohne |

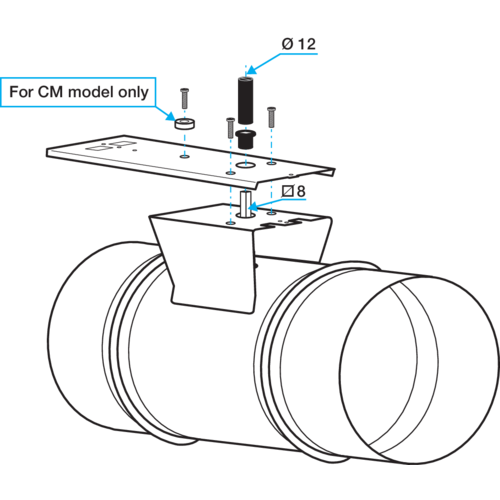

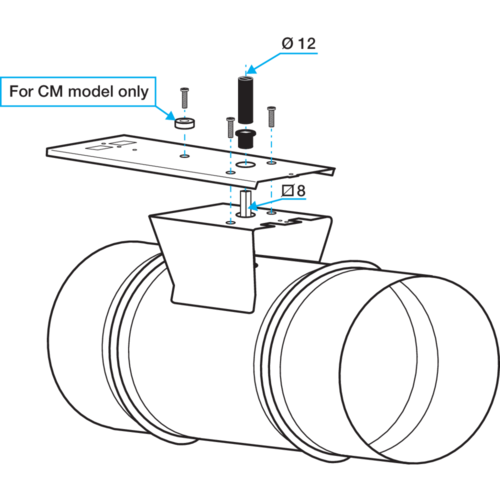

Montage der Motorplatte (Durchmesser < DN355 mm)
