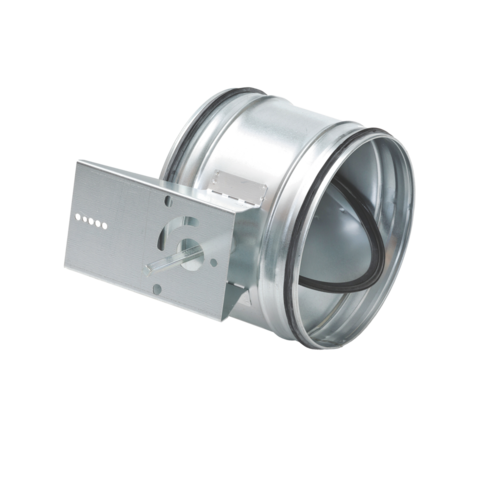

Motorisierbare Absperrklappe RGE
Isolation eines Netzwerkszweigs
Motorisierbare Absperrklappe RGE
Isolation eines Netzwerkszweigs
Manuelle oder motorgesteuerte RGE mit sehr geringer Leckagerate.

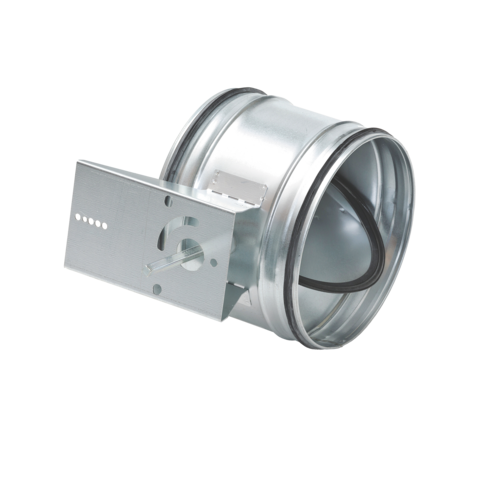

Motorisierbare Absperrklappe RGE
Die Absperrklappe RGE mit integrierter Motorplatte gleicht die Durchflüsse aus und dient zur vollständigen Absperrung einer runden Leitungsabzweigung. Die Luftdichtigkeit der Klappe wird durch eine vollflächig angebrachte Dichtung gewährleistet (dies bietet eine erhöhte Robustheit) und Gummilippendichtung an jedem Einsteckende sorgt für einen luftdichten Einbau. Dank der integrierten Motorplatte gelingt die Montage des Motors besonders schnell und unkompliziert.
Produktvorteile
- Dichtheitsklasse C gemäß EN 1751
- mit Adapterplatte motorisierbar
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Das Öffnen und Schließen der RGE-Absperrklappe erfolgt durch einen Motor nach der Montage auf die Motorplatte. Die Luftdichtigkeit der Klappe wird durch eine vollflächig angebrachte Dichtung gewährleistet.
- Gehäuse aus verzinktem Stahlblech
- Elastomer-Lippendichtung
- integrierte Motorplatte
- bei RGE-Absperrklappen > DN 315 ist die Motorplatte lose mitbestellt
- Luftdichtheitsklasse vorgelagert/nachgelagert gemäß EN 1751
(außer Durchmesser < D200: Klasse 3)
- Luftdichtheitsklasse D intern/extern gemäß EN 12 237
für Durchmesser < 355 mm (Klasse C für Durchmesser > 315 mm)
- Betriebstemperatur: 0 / 120°C
- runde Leitungsabzweigungen

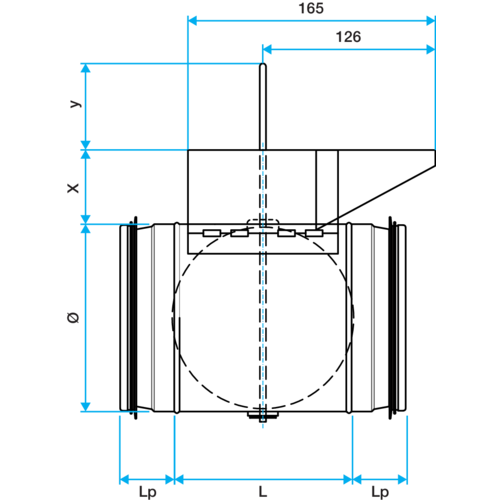

| Artikel | H (mm) | L (mm) | X (mm) | Y (mm) | Ø (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| A11055216 - RGE Ø 100 motorisierbar | 50 |
158 |
50 |
56 |
100 |
0,68 |
| A11055217 - RGE Ø 125 motorisierbar | 50 |
158 |
50 |
67 |
125 |
0,79 |
| A11055218 - RGE Ø 160 motorisierbar | 50 |
158 |
50 |
81 |
160 |
0,93 |
| A11055219 - RGE Ø 200 motorisierbar | 50 |
158 |
50 |
70 |
200 |
1,15 |
| A11055220 - RGE Ø 250 Motorisierbar | 50 |
178 |
50 |
52 |
250 |
1,3 |
| A11055221 - RGE Ø 315 motorisierbar | 55 |
178 |
50 |
70 |
315 |
1,95 |
| Luftdichtheitsklasse | Luftdichtheitsklasse Überdruck / Unterdruck |
|---|---|
| Ja |
3 |
