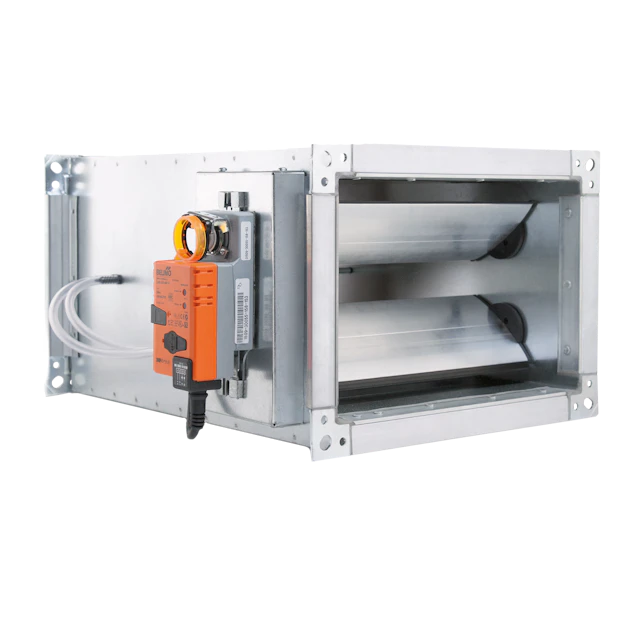

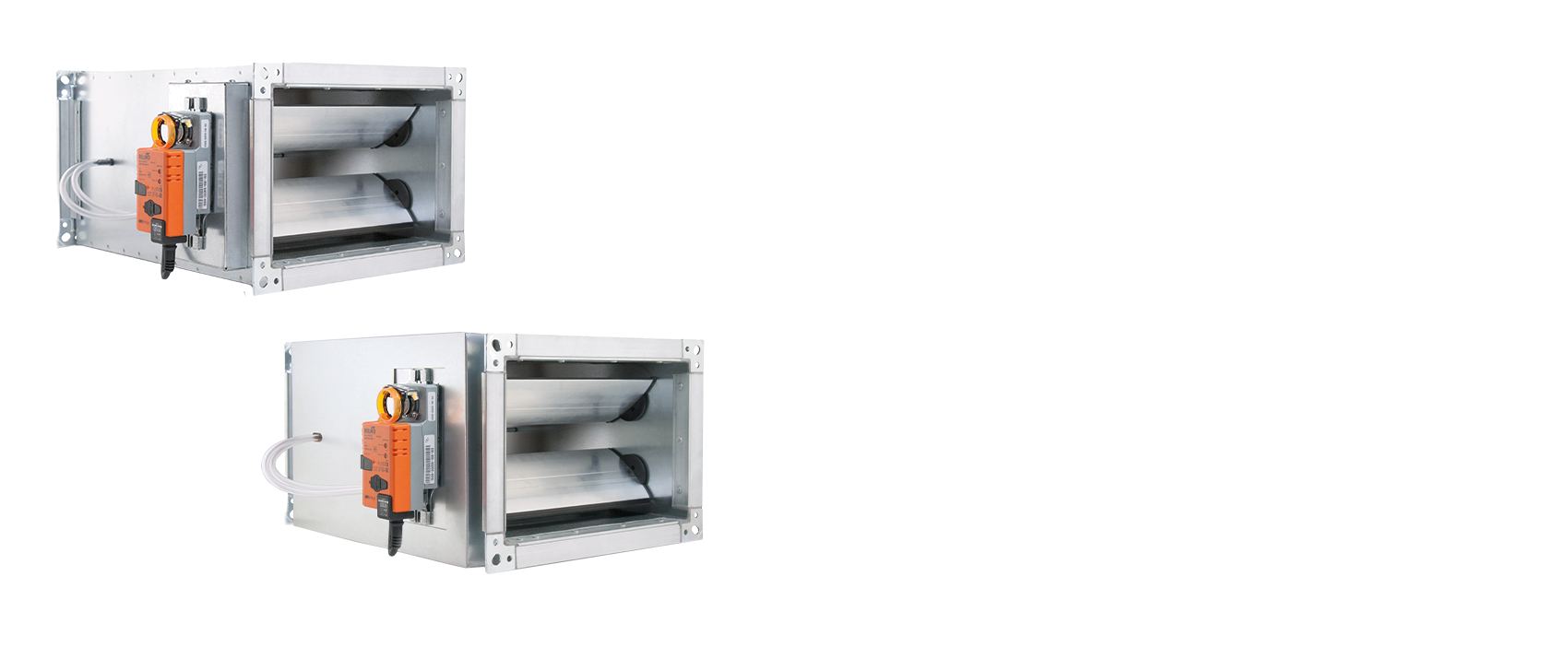

EX VAV-Regler rechteckig
Volumenstromregelsystem
EX VAV-Regler rechteckig
Volumenstromregelsystem
EX VAV-Serie ermöglicht präzise, signalbasierte Luftstromregelung unabhängig von den Druckschwankungen, um die Luftmenge dem tatsächlichen Bedarf anzupassen.

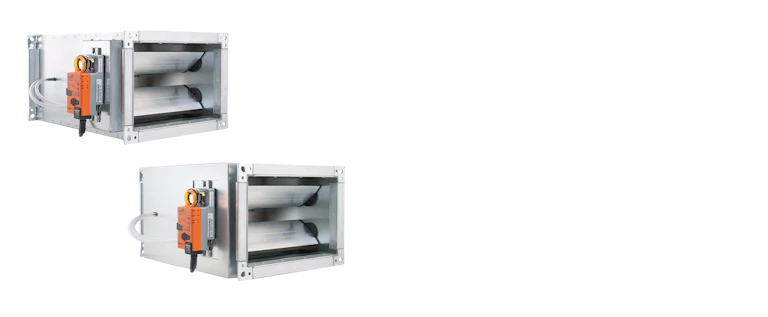

EX VAV-Regler rechteckig
Die EX VAV-Serie ist ideal für die bedarfsgeführte Luftvolumenstromregelung von Lüftungs- und Klimaanlagen. Haupteinsatzbereiche sind Bürogebäude, Hotels und Schulen, bei denen sowohl eine hohe Energieeffizienz als auch eine bedarfsgerechte Regelung des Luftvolumens erforderlich sind. Durch eine präzise Anpassung des Lüftungsbedarfs an die Auslastung und Belegung in den verschiedenen Räumen wird nicht nur eine Energieeinsparung ermöglicht, sondern zudem noch ein gesundes Raumklima geschaffen.
Die Serie zeichnet sich durch ihr präzises Messverfahren und bedarfsorientierte Regelungsform aus, die eine bestmögliche Anwenderfreundlichkeit garantieren. Mit ihrem konstruktiven Aufbau bewerkstelligt sie nicht nur eine einfache Handhabung bei der Installation, sondern ermöglicht zudem einen geräuscharmen Betrieb.
Die Serie zeichnet sich durch ihr präzises Messverfahren und bedarfsorientierte Regelungsform aus, die eine bestmögliche Anwenderfreundlichkeit garantieren. Mit ihrem konstruktiven Aufbau bewerkstelligt sie nicht nur eine einfache Handhabung bei der Installation, sondern ermöglicht zudem einen geräuscharmen Betrieb.
Produktvorteile
- Hohe Messgenauigkeit
- Präzise Regelung
- Einfache Montage
- Gehäuseleckage Klasse D gemäß EN 1751
- Hygienischer Standard gemäß VDI 6022
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Die EX VAV sind werksseitig auf einen Standard-Volumenstrombereich eingestellt. Diese Einstellung kann problemlos vor Ort mithilfe der Belimo-App oder den entsprechenden Einstellgeräten angepasst werden.
Zudem bieten wir die Möglichkeit, die Regler mit Ihrem gewünschten Volumenstrombereich
vorprogrammiert zu liefern.

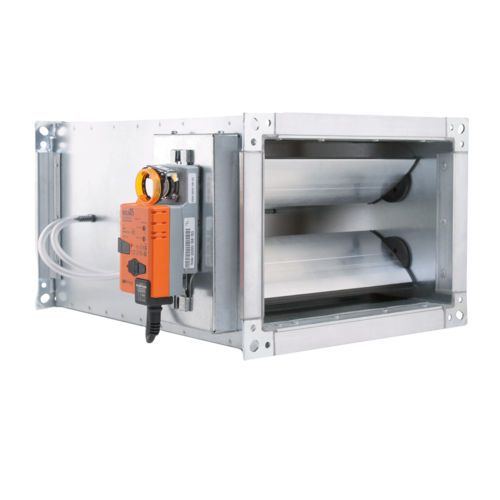

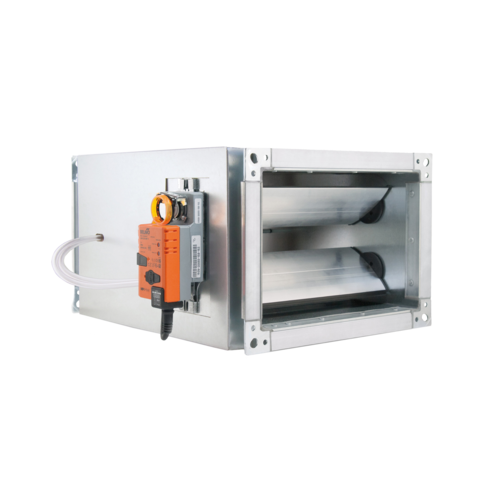

Der EX VAV-Regler in der rechteckigen Bauform bietet eine Vielfalt an Ausführungsgrößen. Die Standard-Version ist in 48 Maßen erhältlich, die Bandbreite reicht dabei von 200 mm Breite und 100 mm Höhe bis zu 1.000 mm Breite und 1.000 mm Höhe.
Die wesentlichen baulichen Eigenschaften sind bei dieser Variante:
- die luftdichtschließenden Regelklappen
- die beidseitig genormten Kanalanschlussprofile, die eine einfache Montage und passgenaue Kompatibilität zum Leitungssystem ermöglichen
Bei dieser Bauform ist, im Gegensatz zu der runden Variante, eine Nachrüstung der Isolierschale nicht möglich.
Der Einsatz der Regler ist für Umgebungen vorgesehen, in denen
es zu keiner Kondensation, Vereisung oder Eisbildung kommt und die
Luftmasse frei von abrasiven, klebrigen und chemischen Beimischungen ist.
Zudem ist darauf zu achten, dass diese gegen Witterungseinflüsse geschützt
sind. Der EX VAV-Regler ist nicht geeignet zur Verwendung in explosionsgeschützten Bereichen.
| Artikel | Regelgenauigkeit | Dämmstoffmaterial |
|---|---|---|
| VAV-S200100 - EX VAV, variabler VSR, rechteckig, Standard 200x100 mm | +/- 5% |
|
| VAV-S200200 - EX VAV, variabler VSR, rechteckig, Standard 200x200 mm | +/- 5% |
|
| VAV-S300100 - EX VAV, variabler VSR, rechteckig, Standard 300x100 mm | +/- 5% |
|
| VAV-S300200 - EX VAV, variabler VSR, rechteckig, Standard 300x200 mm | +/- 5% |
|
| VAV-S300300 - EX VAV, variabler VSR, rechteckig, Standard 300x300 mm | +/- 5% |
|
| VAV-S400100 - EX VAV, variabler VSR, rechteckig, Standard 400x100 mm | +/- 5% |
|
| VAV-S400200 - EX VAV, variabler VSR, rechteckig, Standard 400x200 mm | +/- 5% |
|
| VAV-S400300 - EX VAV, variabler VSR, rechteckig, Standard 400x300 mm | +/- 5% |
|
| VAV-S400400 - EX VAV, variabler VSR, rechteckig, Standard 400x400 mm | +/- 5% |
|
| VAV-S500100 - EX VAV, variabler VSR, rechteckig, Standard 500x100 mm | +/- 5% |
|
| VAV-S500200 - EX VAV, variabler VSR, rechteckig, Standard 500x200 mm | +/- 5% |
|
| VAV-S500300 - EX VAV, variabler VSR, rechteckig, Standard 500x300 mm | +/- 5% |
|
| VAV-S500400 - EX VAV, variabler VSR, rechteckig, Standard 500x400 mm | +/- 5% |
|
| VAV-S500500 - EX VAV, variabler VSR, rechteckig, Standard 500x500 mm | +/- 5% |
|
| VAV-S600100 - EX VAV, variabler VSR, rechteckig, Standard 600x100 mm | +/- 5% |
|
| VAV-S600200 - EX VAV, variabler VSR, rechteckig, Standard 600x200 mm | +/- 5% |
|
| VAV-S600300 - EX VAV, variabler VSR, rechteckig, Standard 600x300 mm | +/- 5% |
|
| VAV-S600400 - EX VAV, variabler VSR, rechteckig, Standard 600x400 mm | +/- 5% |
|
| VAV-S600500 - EX VAV, variabler VSR, rechteckig, Standard 600x500 mm | +/- 5% |
|
| VAV-S600600 - EX VAV, variabler VSR, rechteckig, Standard 600x600 mm | +/- 5% |
|
| VAV-S700200 - EX VAV, variabler VSR, rechteckig, Standard 700x200 mm | +/- 5% |
|
| VAV-S700300 - EX VAV, variabler VSR, rechteckig, Standard 700x300 mm | +/- 5% |
|
| VAV-S700400 - EX VAV, variabler VSR, rechteckig, Standard 700x400 mm | +/- 5% |
|
| VAV-S700500 - EX VAV, variabler VSR, rechteckig, Standard 700x500 mm | +/- 5% |
|
| VAV-S700600 - EX VAV, variabler VSR, rechteckig, Standard 700x600 mm | +/- 5% |
|
| VAV-S700700 - EX VAV, variabler VSR, rechteckig, Standard 700x700 mm | +/- 5% |
|
| VAV-S800200 - EX VAV, variabler VSR, rechteckig, Standard 800x200 mm | +/- 5% |
|
| VAV-S800300 - EX VAV, variabler VSR, rechteckig, Standard 800x300 mm | +/- 5% |
|
| VAV-S800400 - EX VAV, variabler VSR, rechteckig, Standard 800x400 mm | +/- 5% |
|
| VAV-S800500 - EX VAV, variabler VSR, rechteckig, Standard 800x500 mm | +/- 5% |
|
| VAV-S800600 - EX VAV, variabler VSR, rechteckig, Standard 800x600 mm | +/- 5% |
|
| VAV-S800700 - EX VAV, variabler VSR, rechteckig, Standard 800x700 mm | +/- 5% |
|
| VAV-S800800 - EX VAV, variabler VSR, rechteckig, Standard 800x800 mm | +/- 5% |
|
| VAV-S900300 - EX VAV, variabler VSR, rechteckig, Standard 900x300 mm | +/- 5% |
|
| VAV-S900400 - EX VAV, variabler VSR, rechteckig, Standard 900x400 mm | +/- 5% |
|
| VAV-S900500 - EX VAV, variabler VSR, rechteckig, Standard 900x500 mm | +/- 5% |
|
| VAV-S900600 - EX VAV, variabler VSR, rechteckig, Standard 900x600 mm | +/- 5% |
|
| VAV-S900700 - EX VAV, variabler VSR, rechteckig, Standard 900x700 mm | +/- 5% |
|
| VAV-S900800 - EX VAV, variabler VSR, rechteckig, Standard 900x800 mm | +/- 5% |
|
| VAV-S900900 - EX VAV, variabler VSR, rechteckig, Standard 900x900 mm | +/- 5% |
|
| VAV-S1000300 - EX VAV, variabler VSR, rechteckig, Standard 1.000x300 mm | +/- 5% |
|
| VAV-S1000400 - EX VAV, variabler VSR, rechteckig, Standard 1.000x400 mm | +/- 5% |
|
| VAV-S1000500 - EX VAV, variabler VSR, rechteckig, Standard 1.000x500 mm | +/- 5% |
|
| VAV-S1000600 - EX VAV, variabler VSR, rechteckig, Standard 1.000x600 mm | +/- 5% |
|
| VAV-S1000700 - EX VAV, variabler VSR, rechteckig, Standard 1.000x700 mm | +/- 5% |
|
| VAV-S1000800 - EX VAV, variabler VSR, rechteckig, Standard 1.000x800 mm | +/- 5% |
|
| VAV-S1000900 - EX VAV, variabler VSR, rechteckig, Standard 1.000x900 mm | +/- 5% |
|
| VAV-S10001000 - EX VAV, variabler VSR, rechteckig, Standard 1.000x1.000 mm | +/- 5% |
|
| VAV-SI200100 - EX VAV, variabler VSR, rechteckig, isoliert 200x100 mm | +/- 5% |
Mineralwolle |
| VAV-SI200200 - EX VAV, variabler VSR, rechteckig, isoliert 200x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI300100 - EX VAV, variabler VSR, rechteckig, isoliert 300x100 mm | +/- 5% |
Mineralwolle |
| VAV-SI300200 - EX VAV, variabler VSR, rechteckig, isoliert 300x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI300300 - EX VAV, variabler VSR, rechteckig, isoliert 300x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI400100 - EX VAV, variabler VSR, rechteckig, isoliert 400x100 mm | +/- 5% |
Mineralwolle |
| VAV-SI400200 - EX VAV, variabler VSR, rechteckig, isoliert 400x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI400300 - EX VAV, variabler VSR, rechteckig, isoliert 400x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI400400 - EX VAV, variabler VSR, rechteckig, isoliert 400x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI500100 - EX VAV, variabler VSR, rechteckig, isoliert 500x100 mm | +/- 5% |
Mineralwolle |
| VAV-SI500200 - EX VAV, variabler VSR, rechteckig, isoliert 500x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI500300 - EX VAV, variabler VSR, rechteckig, isoliert 500x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI500400 - EX VAV, variabler VSR, rechteckig, isoliert 500x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI500500 - EX VAV, variabler VSR, rechteckig, isoliert 500x500 mm | +/- 5% |
Mineralwolle |
| VAV-SI600100 - EX VAV, variabler VSR, rechteckig, isoliert 600x100 mm | +/- 5% |
Mineralwolle |
| VAV-SI600200 - EX VAV, variabler VSR, rechteckig, isoliert 600x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI600300 - EX VAV, variabler VSR, rechteckig, isoliert 600x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI600400 - EX VAV, variabler VSR, rechteckig, isoliert 600x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI600500 - EX VAV, variabler VSR, rechteckig, isoliert 600x500 mm | +/- 5% |
Mineralwolle |
| VAV-SI600600 - EX VAV, variabler VSR, rechteckig, isoliert 600x600 mm | +/- 5% |
Mineralwolle |
| VAV-SI700200 - EX VAV, variabler VSR, rechteckig, isoliert 700x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI700300 - EX VAV, variabler VSR, rechteckig, isoliert 700x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI700400 - EX VAV, variabler VSR, rechteckig, isoliert 700x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI700500 - EX VAV, variabler VSR, rechteckig, isoliert 700x500 mm | +/- 5% |
Mineralwolle |
| VAV-SI700600 - EX VAV, variabler VSR, rechteckig, isoliert 700x600 mm | +/- 5% |
Mineralwolle |
| VAV-SI700700 - EX VAV, variabler VSR, rechteckig, isoliert 700x700 mm | +/- 5% |
Mineralwolle |
| VAV-SI800200 - EX VAV, variabler VSR, rechteckig, isoliert 800x200 mm | +/- 5% |
Mineralwolle |
| VAV-SI800300 - EX VAV, variabler VSR, rechteckig, isoliert 800x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI800400 - EX VAV, variabler VSR, rechteckig, isoliert 800x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI800500 - EX VAV, variabler VSR, rechteckig, isoliert 800x500 mm | +/- 5% |
Mineralwolle |
| VAV-SI800600 - EX VAV, variabler VSR, rechteckig, isoliert 800x600 mm | +/- 5% |
Mineralwolle |
| VAV-SI800700 - EX VAV, variabler VSR, rechteckig, isoliert 800x700 mm | +/- 5% |
Mineralwolle |
| VAV-SI800800 - EX VAV, variabler VSR, rechteckig, isoliert 800x800 mm | +/- 5% |
Mineralwolle |
| VAV-SI900300 - EX VAV, variabler VSR, rechteckig, isoliert 900x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI900400 - EX VAV, variabler VSR, rechteckig, isoliert 900x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI900500 - EX VAV, variabler VSR, rechteckig, isoliert 900x500 mm | +/- 5% |
Mineralwolle |
| VAV-SI900600 - EX VAV, variabler VSR, rechteckig, isoliert 900x600 mm | +/- 5% |
Mineralwolle |
| VAV-SI900700 - EX VAV, variabler VSR, rechteckig, isoliert 900x700 mm | +/- 5% |
Mineralwolle |
| VAV-SI900800 - EX VAV, variabler VSR, rechteckig, isoliert 900x800 mm | +/- 5% |
Mineralwolle |
| VAV-SI900900 - EX VAV, variabler VSR, rechteckig, isoliert 900x900 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000300 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x300 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000400 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x400 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000500 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x500 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000600 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x600 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000700 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x700 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000800 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x800 mm | +/- 5% |
Mineralwolle |
| VAV-SI1000900 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x900 mm | +/- 5% |
Mineralwolle |
| VAV-SI10001000 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x1.000 mm | +/- 5% |
Mineralwolle |

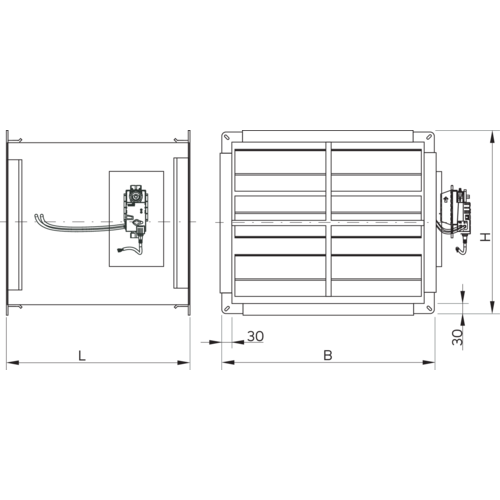

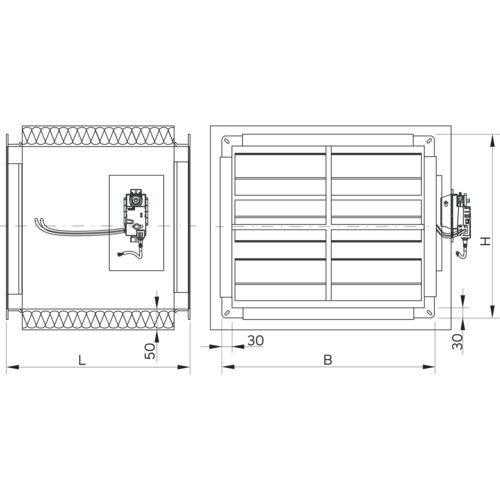

1. Maßskizze: Standard-Ausführung / 2. Maßskizze: Isolierte Ausführung
| Artikel | H (mm) | L (mm) | Gewicht (kg) |
|---|---|---|---|
| VAV-S200100 - EX VAV, variabler VSR, rechteckig, Standard 200x100 mm | 100 |
400 |
6,4 |
| VAV-S200200 - EX VAV, variabler VSR, rechteckig, Standard 200x200 mm | 200 |
400 |
8,4 |
| VAV-S300100 - EX VAV, variabler VSR, rechteckig, Standard 300x100 mm | 100 |
400 |
9,7 |
| VAV-S300200 - EX VAV, variabler VSR, rechteckig, Standard 300x200 mm | 200 |
400 |
12,1 |
| VAV-S300300 - EX VAV, variabler VSR, rechteckig, Standard 300x300 mm | 300 |
400 |
14,6 |
| VAV-S400100 - EX VAV, variabler VSR, rechteckig, Standard 400x100 mm | 100 |
400 |
11,1 |
| VAV-S400200 - EX VAV, variabler VSR, rechteckig, Standard 400x200 mm | 200 |
400 |
13,7 |
| VAV-S400300 - EX VAV, variabler VSR, rechteckig, Standard 400x300 mm | 300 |
400 |
16,1 |
| VAV-S400400 - EX VAV, variabler VSR, rechteckig, Standard 400x400 mm | 400 |
400 |
18,6 |
| VAV-S500100 - EX VAV, variabler VSR, rechteckig, Standard 500x100 mm | 100 |
400 |
14,6 |
| VAV-S500200 - EX VAV, variabler VSR, rechteckig, Standard 500x200 mm | 200 |
400 |
17,4 |
| VAV-S500300 - EX VAV, variabler VSR, rechteckig, Standard 500x300 mm | 300 |
400 |
20,3 |
| VAV-S500400 - EX VAV, variabler VSR, rechteckig, Standard 500x400 mm | 400 |
400 |
23,2 |
| VAV-S500500 - EX VAV, variabler VSR, rechteckig, Standard 500x500 mm | 500 |
400 |
26,1 |
| VAV-S600100 - EX VAV, variabler VSR, rechteckig, Standard 600x100 mm | 100 |
400 |
16 |
| VAV-S600200 - EX VAV, variabler VSR, rechteckig, Standard 600x200 mm | 200 |
400 |
19 |
| VAV-S600300 - EX VAV, variabler VSR, rechteckig, Standard 600x300 mm | 300 |
400 |
21,9 |
| VAV-S600400 - EX VAV, variabler VSR, rechteckig, Standard 600x400 mm | 400 |
400 |
24,8 |
| VAV-S600500 - EX VAV, variabler VSR, rechteckig, Standard 600x500 mm | 500 |
400 |
27,7 |
| VAV-S600600 - EX VAV, variabler VSR, rechteckig, Standard 600x600 mm | 600 |
400 |
30,6 |
| VAV-S700200 - EX VAV, variabler VSR, rechteckig, Standard 700x200 mm | 200 |
400 |
22,7 |
| VAV-S700300 - EX VAV, variabler VSR, rechteckig, Standard 700x300 mm | 300 |
400 |
26,1 |
| VAV-S700400 - EX VAV, variabler VSR, rechteckig, Standard 700x400 mm | 400 |
400 |
29,5 |
| VAV-S700500 - EX VAV, variabler VSR, rechteckig, Standard 700x500 mm | 500 |
400 |
32,8 |
| VAV-S700600 - EX VAV, variabler VSR, rechteckig, Standard 700x600 mm | 600 |
400 |
36,2 |
| VAV-S700700 - EX VAV, variabler VSR, rechteckig, Standard 700x700 mm | 700 |
400 |
39,5 |
| VAV-S800200 - EX VAV, variabler VSR, rechteckig, Standard 800x200 mm | 200 |
400 |
24,3 |
| VAV-S800300 - EX VAV, variabler VSR, rechteckig, Standard 800x300 mm | 300 |
400 |
27,6 |
| VAV-S800400 - EX VAV, variabler VSR, rechteckig, Standard 800x400 mm | 400 |
400 |
31 |
| VAV-S800500 - EX VAV, variabler VSR, rechteckig, Standard 800x500 mm | 500 |
400 |
34,3 |
| VAV-S800600 - EX VAV, variabler VSR, rechteckig, Standard 800x600 mm | 600 |
400 |
37,7 |
| VAV-S800700 - EX VAV, variabler VSR, rechteckig, Standard 800x700 mm | 700 |
400 |
41 |
| VAV-S800800 - EX VAV, variabler VSR, rechteckig, Standard 800x800 mm | 800 |
400 |
44,4 |
| VAV-S900300 - EX VAV, variabler VSR, rechteckig, Standard 900x300 mm | 300 |
400 |
35,6 |
| VAV-S900400 - EX VAV, variabler VSR, rechteckig, Standard 900x400 mm | 400 |
400 |
39,8 |
| VAV-S900500 - EX VAV, variabler VSR, rechteckig, Standard 900x500 mm | 500 |
400 |
43,9 |
| VAV-S900600 - EX VAV, variabler VSR, rechteckig, Standard 900x600 mm | 600 |
400 |
48 |
| VAV-S900700 - EX VAV, variabler VSR, rechteckig, Standard 900x700 mm | 700 |
400 |
52,1 |
| VAV-S900800 - EX VAV, variabler VSR, rechteckig, Standard 900x800 mm | 800 |
400 |
56,3 |
| VAV-S900900 - EX VAV, variabler VSR, rechteckig, Standard 900x900 mm | 900 |
400 |
60,4 |
| VAV-S1000300 - EX VAV, variabler VSR, rechteckig, Standard 1.000x300 mm | 300 |
400 |
37,5 |
| VAV-S1000400 - EX VAV, variabler VSR, rechteckig, Standard 1.000x400 mm | 400 |
400 |
41,6 |
| VAV-S1000500 - EX VAV, variabler VSR, rechteckig, Standard 1.000x500 mm | 500 |
400 |
45,7 |
| VAV-S1000600 - EX VAV, variabler VSR, rechteckig, Standard 1.000x600 mm | 600 |
400 |
49,9 |
| VAV-S1000700 - EX VAV, variabler VSR, rechteckig, Standard 1.000x700 mm | 700 |
400 |
54 |
| VAV-S1000800 - EX VAV, variabler VSR, rechteckig, Standard 1.000x800 mm | 800 |
400 |
58,1 |
| VAV-S1000900 - EX VAV, variabler VSR, rechteckig, Standard 1.000x900 mm | 900 |
400 |
62,2 |
| VAV-S10001000 - EX VAV, variabler VSR, rechteckig, Standard 1.000x1.000 mm | 1000 |
400 |
66,4 |
| VAV-SI200100 - EX VAV, variabler VSR, rechteckig, isoliert 200x100 mm | 100 |
400 |
10,4 |
| VAV-SI200200 - EX VAV, variabler VSR, rechteckig, isoliert 200x200 mm | 200 |
400 |
12,5 |
| VAV-SI300100 - EX VAV, variabler VSR, rechteckig, isoliert 300x100 mm | 100 |
400 |
11,4 |
| VAV-SI300200 - EX VAV, variabler VSR, rechteckig, isoliert 300x200 mm | 200 |
400 |
14,2 |
| VAV-SI300300 - EX VAV, variabler VSR, rechteckig, isoliert 300x300 mm | 300 |
400 |
19 |
| VAV-SI400100 - EX VAV, variabler VSR, rechteckig, isoliert 400x100 mm | 100 |
400 |
14,9 |
| VAV-SI400200 - EX VAV, variabler VSR, rechteckig, isoliert 400x200 mm | 200 |
400 |
17,9 |
| VAV-SI400300 - EX VAV, variabler VSR, rechteckig, isoliert 400x300 mm | 300 |
400 |
20,8 |
| VAV-SI400400 - EX VAV, variabler VSR, rechteckig, isoliert 400x400 mm | 400 |
400 |
23,8 |
| VAV-SI500100 - EX VAV, variabler VSR, rechteckig, isoliert 500x100 mm | 100 |
400 |
16,4 |
| VAV-SI500200 - EX VAV, variabler VSR, rechteckig, isoliert 500x200 mm | 200 |
400 |
19,6 |
| VAV-SI500300 - EX VAV, variabler VSR, rechteckig, isoliert 500x300 mm | 300 |
400 |
22,7 |
| VAV-SI500400 - EX VAV, variabler VSR, rechteckig, isoliert 500x400 mm | 400 |
400 |
25,8 |
| VAV-SI500500 - EX VAV, variabler VSR, rechteckig, isoliert 500x500 mm | 500 |
400 |
29 |
| VAV-SI600100 - EX VAV, variabler VSR, rechteckig, isoliert 600x100 mm | 100 |
400 |
18 |
| VAV-SI600200 - EX VAV, variabler VSR, rechteckig, isoliert 600x200 mm | 200 |
400 |
21,3 |
| VAV-SI600300 - EX VAV, variabler VSR, rechteckig, isoliert 600x300 mm | 300 |
400 |
24,6 |
| VAV-SI600400 - EX VAV, variabler VSR, rechteckig, isoliert 600x400 mm | 400 |
400 |
27,9 |
| VAV-SI600500 - EX VAV, variabler VSR, rechteckig, isoliert 600x500 mm | 500 |
400 |
31,2 |
| VAV-SI600600 - EX VAV, variabler VSR, rechteckig, isoliert 600x600 mm | 600 |
400 |
34,5 |
| VAV-SI700200 - EX VAV, variabler VSR, rechteckig, isoliert 700x200 mm | 200 |
400 |
23 |
| VAV-SI700300 - EX VAV, variabler VSR, rechteckig, isoliert 700x300 mm | 300 |
400 |
26,4 |
| VAV-SI700400 - EX VAV, variabler VSR, rechteckig, isoliert 700x400 mm | 400 |
400 |
29,9 |
| VAV-SI700500 - EX VAV, variabler VSR, rechteckig, isoliert 700x500 mm | 500 |
400 |
33,4 |
| VAV-SI700600 - EX VAV, variabler VSR, rechteckig, isoliert 700x600 mm | 600 |
400 |
36,8 |
| VAV-SI700700 - EX VAV, variabler VSR, rechteckig, isoliert 700x700 mm | 700 |
400 |
40,3 |
| VAV-SI800200 - EX VAV, variabler VSR, rechteckig, isoliert 800x200 mm | 200 |
400 |
28,3 |
| VAV-SI800300 - EX VAV, variabler VSR, rechteckig, isoliert 800x300 mm | 300 |
400 |
31,9 |
| VAV-SI800400 - EX VAV, variabler VSR, rechteckig, isoliert 800x400 mm | 400 |
400 |
35,6 |
| VAV-SI800500 - EX VAV, variabler VSR, rechteckig, isoliert 800x500 mm | 500 |
400 |
39,2 |
| VAV-SI800600 - EX VAV, variabler VSR, rechteckig, isoliert 800x600 mm | 600 |
400 |
42,8 |
| VAV-SI800700 - EX VAV, variabler VSR, rechteckig, isoliert 800x700 mm | 700 |
400 |
46,4 |
| VAV-SI800800 - EX VAV, variabler VSR, rechteckig, isoliert 800x800 mm | 800 |
400 |
34 |
| VAV-SI900300 - EX VAV, variabler VSR, rechteckig, isoliert 900x300 mm | 300 |
400 |
37,7 |
| VAV-SI900400 - EX VAV, variabler VSR, rechteckig, isoliert 900x400 mm | 400 |
400 |
41,5 |
| VAV-SI900500 - EX VAV, variabler VSR, rechteckig, isoliert 900x500 mm | 500 |
400 |
45,3 |
| VAV-SI900600 - EX VAV, variabler VSR, rechteckig, isoliert 900x600 mm | 600 |
400 |
49,1 |
| VAV-SI900700 - EX VAV, variabler VSR, rechteckig, isoliert 900x700 mm | 700 |
400 |
52,9 |
| VAV-SI900800 - EX VAV, variabler VSR, rechteckig, isoliert 900x800 mm | 800 |
400 |
39,9 |
| VAV-SI900900 - EX VAV, variabler VSR, rechteckig, isoliert 900x900 mm | 900 |
400 |
43,9 |
| VAV-SI1000300 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x300 mm | 300 |
400 |
47,8 |
| VAV-SI1000400 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x400 mm | 400 |
400 |
51,8 |
| VAV-SI1000500 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x500 mm | 500 |
400 |
55,7 |
| VAV-SI1000600 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x600 mm | 600 |
400 |
59,7 |
| VAV-SI1000700 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x700 mm | 700 |
400 |
61,6 |
| VAV-SI1000800 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x800 mm | 800 |
400 |
65,8 |
| VAV-SI1000900 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x900 mm | 900 |
400 |
69,5 |
| VAV-SI10001000 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x1.000 mm | 1000 |
400 |
73,5 |
| Artikel | Nennluftmenge (m³/h) | Druckbereich (Pa) |
|---|---|---|
| VAV-S200100 - EX VAV, variabler VSR, rechteckig, Standard 200x100 mm | 85 - 290 |
20 - 1.000 |
| VAV-S200200 - EX VAV, variabler VSR, rechteckig, Standard 200x200 mm | 170 - 575 |
20 - 1.000 |
| VAV-S300100 - EX VAV, variabler VSR, rechteckig, Standard 300x100 mm | 130 - 430 |
20 - 1.000 |
| VAV-S300200 - EX VAV, variabler VSR, rechteckig, Standard 300x200 mm | 260 - 865 |
20 - 1.000 |
| VAV-S300300 - EX VAV, variabler VSR, rechteckig, Standard 300x300 mm | 390 - 1.300 |
20 - 1.000 |
| VAV-S400100 - EX VAV, variabler VSR, rechteckig, Standard 400x100 mm | 170 - 575 |
20 - 1.000 |
| VAV-S400200 - EX VAV, variabler VSR, rechteckig, Standard 400x200 mm | 345 - 1.150 |
20 - 1.000 |
| VAV-S400300 - EX VAV, variabler VSR, rechteckig, Standard 400x300 mm | 520 - 1.730 |
20 - 1.000 |
| VAV-S400400 - EX VAV, variabler VSR, rechteckig, Standard 400x400 mm | 690 - 2.304 |
20 - 1.000 |
| VAV-S500100 - EX VAV, variabler VSR, rechteckig, Standard 500x100 mm | 215 - 720 |
20 - 1.000 |
| VAV-S500200 - EX VAV, variabler VSR, rechteckig, Standard 500x200 mm | 430 - 1.440 |
20 - 1.000 |
| VAV-S500300 - EX VAV, variabler VSR, rechteckig, Standard 500x300 mm | 650 - 2.160 |
20 - 1.000 |
| VAV-S500400 - EX VAV, variabler VSR, rechteckig, Standard 500x400 mm | 865 - 2.880 |
20 - 1.000 |
| VAV-S500500 - EX VAV, variabler VSR, rechteckig, Standard 500x500 mm | 1.080 - 3.600 |
20 - 1.000 |
| VAV-S600100 - EX VAV, variabler VSR, rechteckig, Standard 600x100 mm | 260 - 865 |
20 - 1.000 |
| VAV-S600200 - EX VAV, variabler VSR, rechteckig, Standard 600x200 mm | 520 - 1.730 |
20 - 1.000 |
| VAV-S600300 - EX VAV, variabler VSR, rechteckig, Standard 600x300 mm | 775 - 2.590 |
20 - 1.000 |
| VAV-S600400 - EX VAV, variabler VSR, rechteckig, Standard 600x400 mm | 1.035 - 3.455 |
20 - 1.000 |
| VAV-S600500 - EX VAV, variabler VSR, rechteckig, Standard 600x500 mm | 1.295 - 4.320 |
20 - 1.000 |
| VAV-S600600 - EX VAV, variabler VSR, rechteckig, Standard 600x600 mm | 1.555 - 5.185 |
20 - 1.000 |
| VAV-S700200 - EX VAV, variabler VSR, rechteckig, Standard 700x200 mm | 605 - 2.015 |
20 - 1.000 |
| VAV-S700300 - EX VAV, variabler VSR, rechteckig, Standard 700x300 mm | 905 - 3.025 |
20 - 1.000 |
| VAV-S700400 - EX VAV, variabler VSR, rechteckig, Standard 700x400 mm | 1.210 - 4.032 |
20 - 1.000 |
| VAV-S700500 - EX VAV, variabler VSR, rechteckig, Standard 700x500 mm | 1.510 - 5.040 |
20 - 1.000 |
| VAV-S700600 - EX VAV, variabler VSR, rechteckig, Standard 700x600 mm | 1.815 - 6.050 |
20 - 1.000 |
| VAV-S700700 - EX VAV, variabler VSR, rechteckig, Standard 700x700 mm | 2.115 - 7.055 |
20 - 1.000 |
| VAV-S800200 - EX VAV, variabler VSR, rechteckig, Standard 800x200 mm | 690 - 2.305 |
20 - 1.000 |
| VAV-S800300 - EX VAV, variabler VSR, rechteckig, Standard 800x300 mm | 1.035 - 3.455 |
20 - 1.000 |
| VAV-S800400 - EX VAV, variabler VSR, rechteckig, Standard 800x400 mm | 1.380 - 4.610 |
20 - 1.000 |
| VAV-S800500 - EX VAV, variabler VSR, rechteckig, Standard 800x500 mm | 1.730 - 5.760 |
20 - 1.000 |
| VAV-S800600 - EX VAV, variabler VSR, rechteckig, Standard 800x600 mm | 2.075 - 6.910 |
20 - 1.000 |
| VAV-S800700 - EX VAV, variabler VSR, rechteckig, Standard 800x700 mm | 2.420 - 8.065 |
20 - 1.000 |
| VAV-S800800 - EX VAV, variabler VSR, rechteckig, Standard 800x800 mm | 2.765 - 9.215 |
20 - 1.000 |
| VAV-S900300 - EX VAV, variabler VSR, rechteckig, Standard 900x300 mm | 1.165 - 3.890 |
20 - 1.000 |
| VAV-S900400 - EX VAV, variabler VSR, rechteckig, Standard 900x400 mm | 1.555 - 5.185 |
20 - 1.000 |
| VAV-S900500 - EX VAV, variabler VSR, rechteckig, Standard 900x500 mm | 1.945 - 6.480 |
20 - 1.000 |
| VAV-S900600 - EX VAV, variabler VSR, rechteckig, Standard 900x600 mm | 2.330 - 7.775 |
20 - 1.000 |
| VAV-S900700 - EX VAV, variabler VSR, rechteckig, Standard 900x700 mm | 2.720 - 9.070 |
20 - 1.000 |
| VAV-S900800 - EX VAV, variabler VSR, rechteckig, Standard 900x800 mm | 3.110 - 10.370 |
20 - 1.000 |
| VAV-S900900 - EX VAV, variabler VSR, rechteckig, Standard 900x900 mm | 3.500 - 11.665 |
20 - 1.000 |
| VAV-S1000300 - EX VAV, variabler VSR, rechteckig, Standard 1.000x300 mm | 1.295 - 4.320 |
20 - 1.000 |
| VAV-S1000400 - EX VAV, variabler VSR, rechteckig, Standard 1.000x400 mm | 1.730 - 5.760 |
20 - 1.000 |
| VAV-S1000500 - EX VAV, variabler VSR, rechteckig, Standard 1.000x500 mm | 2.160 - 7.200 |
20 - 1.000 |
| VAV-S1000600 - EX VAV, variabler VSR, rechteckig, Standard 1.000x600 mm | 2.590 - 8.640 |
20 - 1.000 |
| VAV-S1000700 - EX VAV, variabler VSR, rechteckig, Standard 1.000x700 mm | 3.025 - 10.080 |
20 - 1.000 |
| VAV-S1000800 - EX VAV, variabler VSR, rechteckig, Standard 1.000x800 mm | 3.455 - 11.520 |
20 - 1.000 |
| VAV-S1000900 - EX VAV, variabler VSR, rechteckig, Standard 1.000x900 mm | 3.890 - 12.960 |
20 - 1.000 |
| VAV-S10001000 - EX VAV, variabler VSR, rechteckig, Standard 1.000x1.000 mm | 4.320 - 14.400 |
20 - 1.000 |
| VAV-SI200100 - EX VAV, variabler VSR, rechteckig, isoliert 200x100 mm | 85 - 290 |
20 - 1.000 |
| VAV-SI200200 - EX VAV, variabler VSR, rechteckig, isoliert 200x200 mm | 170 - 575 |
20 - 1.000 |
| VAV-SI300100 - EX VAV, variabler VSR, rechteckig, isoliert 300x100 mm | 130 - 430 |
20 - 1.000 |
| VAV-SI300200 - EX VAV, variabler VSR, rechteckig, isoliert 300x200 mm | 260 - 865 |
20 - 1.000 |
| VAV-SI300300 - EX VAV, variabler VSR, rechteckig, isoliert 300x300 mm | 390 - 1.300 |
20 - 1.000 |
| VAV-SI400100 - EX VAV, variabler VSR, rechteckig, isoliert 400x100 mm | 170 - 575 |
20 - 1.000 |
| VAV-SI400200 - EX VAV, variabler VSR, rechteckig, isoliert 400x200 mm | 345 - 1.150 |
20 - 1.000 |
| VAV-SI400300 - EX VAV, variabler VSR, rechteckig, isoliert 400x300 mm | 520 - 1.730 |
20 - 1.000 |
| VAV-SI400400 - EX VAV, variabler VSR, rechteckig, isoliert 400x400 mm | 690 - 2.304 |
20 - 1.000 |
| VAV-SI500100 - EX VAV, variabler VSR, rechteckig, isoliert 500x100 mm | 215 - 720 |
20 - 1.000 |
| VAV-SI500200 - EX VAV, variabler VSR, rechteckig, isoliert 500x200 mm | 430 - 1.440 |
20 - 1.000 |
| VAV-SI500300 - EX VAV, variabler VSR, rechteckig, isoliert 500x300 mm | 650 - 2.160 |
20 - 1.000 |
| VAV-SI500400 - EX VAV, variabler VSR, rechteckig, isoliert 500x400 mm | 865 - 2.880 |
20 - 1.000 |
| VAV-SI500500 - EX VAV, variabler VSR, rechteckig, isoliert 500x500 mm | 1.080 - 3.600 |
20 - 1.000 |
| VAV-SI600100 - EX VAV, variabler VSR, rechteckig, isoliert 600x100 mm | 260 - 865 |
20 - 1.000 |
| VAV-SI600200 - EX VAV, variabler VSR, rechteckig, isoliert 600x200 mm | 520 - 1.730 |
20 - 1.000 |
| VAV-SI600300 - EX VAV, variabler VSR, rechteckig, isoliert 600x300 mm | 775 - 2.590 |
20 - 1.000 |
| VAV-SI600400 - EX VAV, variabler VSR, rechteckig, isoliert 600x400 mm | 1.035 - 3.455 |
20 - 1.000 |
| VAV-SI600500 - EX VAV, variabler VSR, rechteckig, isoliert 600x500 mm | 1.295 - 4.320 |
20 - 1.000 |
| VAV-SI600600 - EX VAV, variabler VSR, rechteckig, isoliert 600x600 mm | 1.555 - 5.185 |
20 - 1.000 |
| VAV-SI700200 - EX VAV, variabler VSR, rechteckig, isoliert 700x200 mm | 605 - 2.015 |
20 - 1.000 |
| VAV-SI700300 - EX VAV, variabler VSR, rechteckig, isoliert 700x300 mm | 905 - 3.025 |
20 - 1.000 |
| VAV-SI700400 - EX VAV, variabler VSR, rechteckig, isoliert 700x400 mm | 1.210 - 4.032 |
20 - 1.000 |
| VAV-SI700500 - EX VAV, variabler VSR, rechteckig, isoliert 700x500 mm | 1.510 - 5.040 |
20 - 1.000 |
| VAV-SI700600 - EX VAV, variabler VSR, rechteckig, isoliert 700x600 mm | 1.815 - 6.050 |
20 - 1.000 |
| VAV-SI700700 - EX VAV, variabler VSR, rechteckig, isoliert 700x700 mm | 2.115 - 7.055 |
20 - 1.000 |
| VAV-SI800200 - EX VAV, variabler VSR, rechteckig, isoliert 800x200 mm | 690 - 2.305 |
20 - 1.000 |
| VAV-SI800300 - EX VAV, variabler VSR, rechteckig, isoliert 800x300 mm | 1.035 - 3.455 |
20 - 1.000 |
| VAV-SI800400 - EX VAV, variabler VSR, rechteckig, isoliert 800x400 mm | 1.380 - 4.610 |
20 - 1.000 |
| VAV-SI800500 - EX VAV, variabler VSR, rechteckig, isoliert 800x500 mm | 1.730 - 5.760 |
20 - 1.000 |
| VAV-SI800600 - EX VAV, variabler VSR, rechteckig, isoliert 800x600 mm | 2.075 - 6.910 |
20 - 1.000 |
| VAV-SI800700 - EX VAV, variabler VSR, rechteckig, isoliert 800x700 mm | 2.420 - 8.065 |
20 - 1.000 |
| VAV-SI800800 - EX VAV, variabler VSR, rechteckig, isoliert 800x800 mm | 2.765 - 9.215 |
20 - 1.000 |
| VAV-SI900300 - EX VAV, variabler VSR, rechteckig, isoliert 900x300 mm | 1.165 - 3.890 |
20 - 1.000 |
| VAV-SI900400 - EX VAV, variabler VSR, rechteckig, isoliert 900x400 mm | 1.555 - 5.185 |
20 - 1.000 |
| VAV-SI900500 - EX VAV, variabler VSR, rechteckig, isoliert 900x500 mm | 1.945 - 6.480 |
20 - 1.000 |
| VAV-SI900600 - EX VAV, variabler VSR, rechteckig, isoliert 900x600 mm | 2.330 - 7.775 |
20 - 1.000 |
| VAV-SI900700 - EX VAV, variabler VSR, rechteckig, isoliert 900x700 mm | 2.720 - 9.070 |
20 - 1.000 |
| VAV-SI900800 - EX VAV, variabler VSR, rechteckig, isoliert 900x800 mm | 3.110 - 10.370 |
20 - 1.000 |
| VAV-SI900900 - EX VAV, variabler VSR, rechteckig, isoliert 900x900 mm | 3.500 - 11.665 |
20 - 1.000 |
| VAV-SI1000300 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x300 mm | 1.295 - 4.320 |
20 - 1.000 |
| VAV-SI1000400 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x400 mm | 1.730 - 5.760 |
20 - 1.000 |
| VAV-SI1000500 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x500 mm | 2.160 - 7.200 |
20 - 1.000 |
| VAV-SI1000600 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x600 mm | 2.590 - 8.640 |
20 - 1.000 |
| VAV-SI1000700 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x700 mm | 3.025 - 10.080 |
20 - 1.000 |
| VAV-SI1000800 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x800 mm | 3.455 - 11.520 |
20 - 1.000 |
| VAV-SI1000900 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x900 mm | 3.890 - 12.960 |
20 - 1.000 |
| VAV-SI10001000 - EX VAV, variabler VSR, rechteckig, isoliert 1.000x1.000 mm | 4.320 - 14.400 |
20 - 1.000 |
| Spannungsversorgung (V) |
|---|
| 24 |

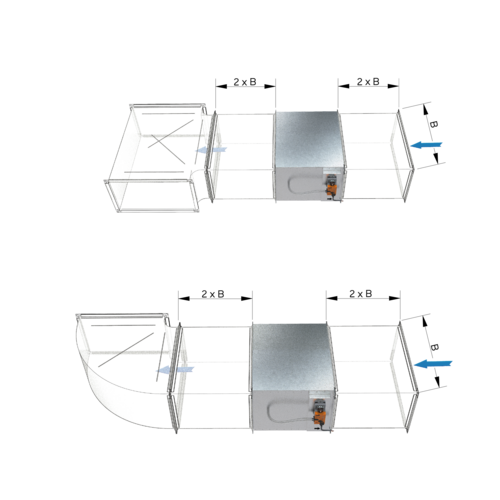

Beispielmontage EX VAV – Serie rechteckig
(für Kanalleitung)
Produkte und Zubehörartikel
Dokumente
Showing 1 - y of
Dokument
-
EX VAV-Serie, BestellformularTechnische Dokumentation103 KB
-
EX VAV-Serie, Montage- und BetriebsanleitungAnleitungen4 MB
-
EX VAV rechteckig, BIM-DatenCAD-Zeichnungen156 MB
-
EX VAV-Serie, Technische DokumentationTechnische Dokumentation12 MB
-
EX VAV-Serie, FlyerTechnische Dokumentation2 MB
-
EX VAV-rechteckig, AusschreibungstextAusschreibungstexte6 KB
