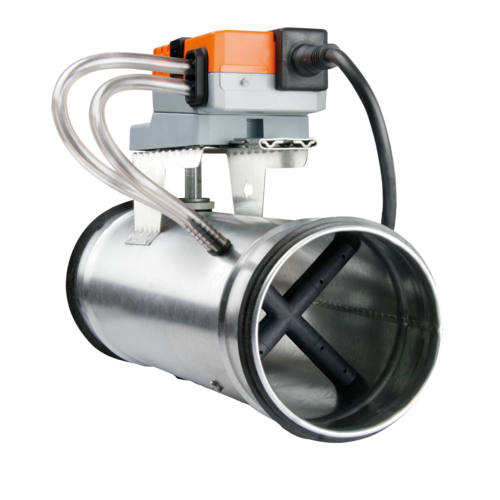

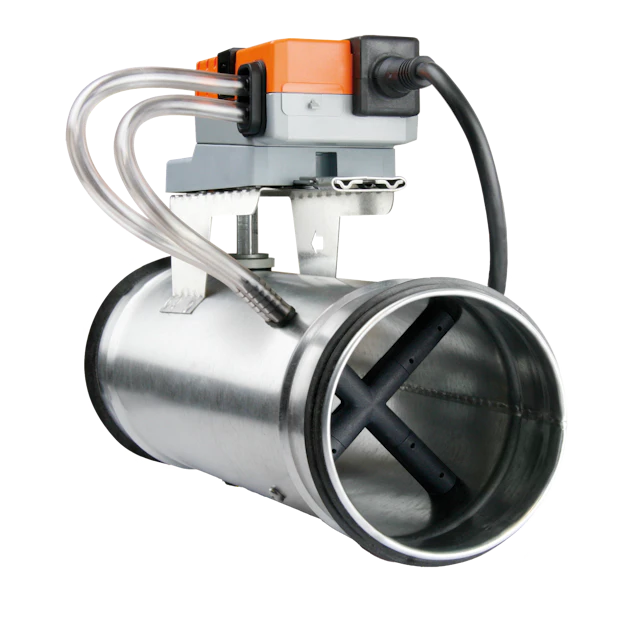

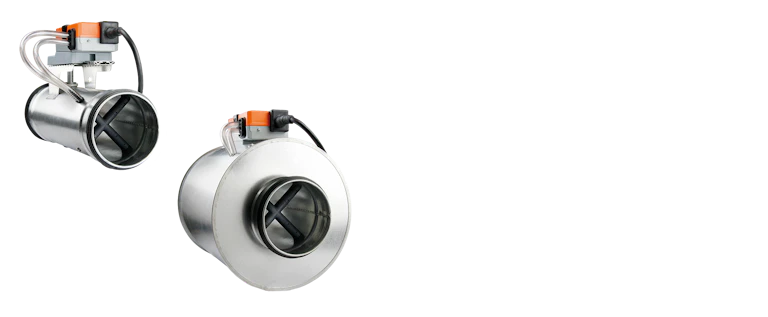

EX VAV-Regler rund
Die Serie zeichnet sich durch ihr präzises Messverfahren und bedarfsorientierte Regelungsform aus, die eine bestmögliche Anwenderfreundlichkeit garantieren. Mit ihrem konstruktiven Aufbau bewerkstelligt sie nicht nur eine einfache Handhabung bei der Installation, sondern ermöglicht zudem einen geräuscharmen Betrieb.
Produktvorteile
- Hohe Messgenauigkeit
- Präzise Regelung
- Einfache Montage
- Gehäuseleckage Klasse D gemäß EN 1751
- Hygienischer Standard gemäß VDI 6022
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Die EX VAV sind werksseitig auf einen Standard-Volumenstrombereich eingestellt. Diese Einstellung kann problemlos vor Ort mithilfe der Belimo-App oder den entsprechenden Einstellgeräten angepasst werden.
Zudem bieten wir die Möglichkeit, die Regler mit Ihrem gewünschten Volumenstrombereich vorprogrammiert zu liefern.
Die runde Bauform zeichnet sich baulich aus durch:
- ihre Doppellippendichtung, die einen leckagefreien Einbau ermöglicht
- das dicht abschließende Klappenblatt mit umlaufender Dichtung
- ein genormtes Einsteckende, das eine einfache Montage und passgenaue Kompatibilität
zum Leitungssystem schafft

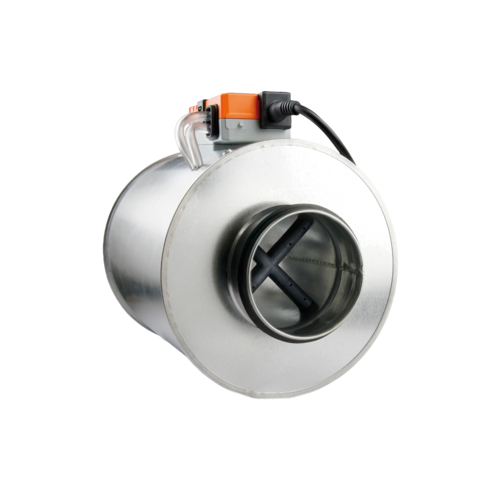

Neben der verfügbaren isolierten Variante besteht zudem noch die Möglichkeit, für jeden Standarddurchmesser die Isolierschale als Nachrüst-Zubehör zu erhalten.
Der Einsatz der Regler ist für Umgebungen vorgesehen, in denen es zu keiner Kondensation, Vereisung oder Eisbildung kommt und die Luftmasse frei von abrasiven, klebrigen und chemischen Beimischungen ist.
Zudem ist darauf zu achten, dass diese gegen Witterungseinflüsse geschützt sind. Der EX VAV-Regler ist nicht geeignet zur Verwendung in explosionsgeschützten Bereichen.
| Artikel | Regelgenauigkeit | Dämmstoffmaterial |
|---|---|---|
| VAV-R100 - EX VAV, variabler VSR, rund, Standard DN100 mm | +/- 5% |
|
| VAV-R125 - EX VAV, variabler VSR, rund, Standard DN125 mm | +/- 5% |
|
| VAV-R160 - EX VAV, variabler VSR, rund, Standard DN160 mm | +/- 5% |
|
| VAV-R200 - EX VAV, variabler VSR, rund, Standard DN200 mm | +/- 5% |
|
| VAV-R250 - EX VAV, variabler VSR, rund, Standard DN250 mm | +/- 5% |
|
| VAV-R315 - EX VAV, variabler VSR, rund, Standard DN315 mm | +/- 5% |
|
| VAV-R400 - EX VAV, variabler VSR, rund, Standard DN400 mm | +/- 5% |
|
| VAV-RI100 - EX VAV, variabler VSR, rund, isoliert DN100 mm | +/- 5% |
Mineralwolle |
| VAV-RI125 - EX VAV, variabler VSR, rund, isoliert DN125 mm | +/- 5% |
Mineralwolle |
| VAV-RI160 - EX VAV, variabler VSR, rund, isoliert DN160 mm | +/- 5% |
Mineralwolle |
| VAV-RI200 - EX VAV, variabler VSR, rund, isoliert DN200 mm | +/- 5% |
Mineralwolle |
| VAV-RI250 - EX VAV, variabler VSR, rund, isoliert DN250 mm | +/- 5% |
Mineralwolle |
| VAV-RI315 - EX VAV, variabler VSR, rund, isoliert DN315 mm | +/- 5% |
Mineralwolle |
| VAV-RI400 - EX VAV, variabler VSR, rund, isoliert DN400 mm | +/- 5% |
Mineralwolle |

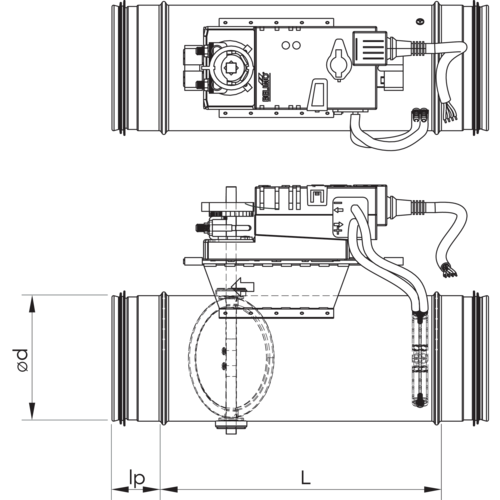

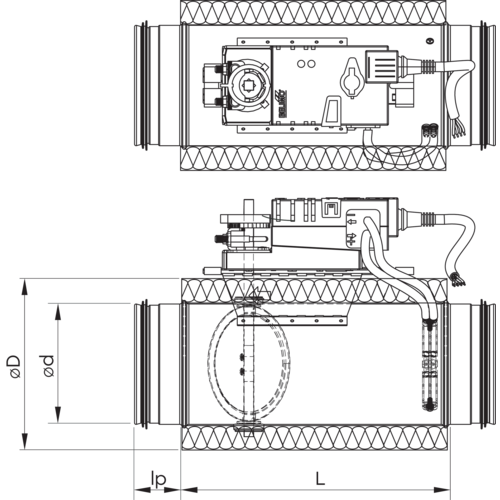

1. Maßskizze: Standard-Ausführung / 2. Maßskizze: Isolierte Ausführung
| Artikel | L (mm) | Ø (mm) | Außendurchmesser (mm) | Gewicht (kg) |
|---|---|---|---|---|
| VAV-R100 - EX VAV, variabler VSR, rund, Standard DN100 mm | 230 |
100 |
1,2 |
|
| VAV-R125 - EX VAV, variabler VSR, rund, Standard DN125 mm | 230 |
125 |
1,4 |
|
| VAV-R160 - EX VAV, variabler VSR, rund, Standard DN160 mm | 270 |
160 |
1,7 |
|
| VAV-R200 - EX VAV, variabler VSR, rund, Standard DN200 mm | 300 |
200 |
2,1 |
|
| VAV-R250 - EX VAV, variabler VSR, rund, Standard DN250 mm | 320 |
250 |
2,8 |
|
| VAV-R315 - EX VAV, variabler VSR, rund, Standard DN315 mm | 340 |
315 |
3,8 |
|
| VAV-R400 - EX VAV, variabler VSR, rund, Standard DN400 mm | 350 |
400 |
5 |
|
| VAV-RI100 - EX VAV, variabler VSR, rund, isoliert DN100 mm | 230 |
100 |
200 |
2,5 |
| VAV-RI125 - EX VAV, variabler VSR, rund, isoliert DN125 mm | 230 |
125 |
224 |
2,8 |
| VAV-RI160 - EX VAV, variabler VSR, rund, isoliert DN160 mm | 270 |
160 |
250 |
3,5 |
| VAV-RI200 - EX VAV, variabler VSR, rund, isoliert DN200 mm | 300 |
200 |
300 |
4,6 |
| VAV-RI250 - EX VAV, variabler VSR, rund, isoliert DN250 mm | 320 |
250 |
355 |
6,5 |
| VAV-RI315 - EX VAV, variabler VSR, rund, isoliert DN315 mm | 340 |
315 |
400 |
8,1 |
| VAV-RI400 - EX VAV, variabler VSR, rund, isoliert DN400 mm | 350 |
400 |
500 |
10,6 |
| Artikel | Nennluftmenge (m³/h) | Druckbereich (Pa) |
|---|---|---|
| VAV-R100 - EX VAV, variabler VSR, rund, Standard DN100 mm | 35 - 115 |
20 - 1.000 |
| VAV-R125 - EX VAV, variabler VSR, rund, Standard DN125 mm | 50 - 180 |
20 - 1.000 |
| VAV-R160 - EX VAV, variabler VSR, rund, Standard DN160 mm | 85 - 220 |
20 - 1.000 |
| VAV-R200 - EX VAV, variabler VSR, rund, Standard DN200 mm | 135 - 340 |
20 - 1.000 |
| VAV-R250 - EX VAV, variabler VSR, rund, Standard DN250 mm | 210 - 530 |
20 - 1.000 |
| VAV-R315 - EX VAV, variabler VSR, rund, Standard DN315 mm | 335 - 840 |
20 - 1.000 |
| VAV-R400 - EX VAV, variabler VSR, rund, Standard DN400 mm | 540 - 1.360 |
20 - 1.000 |
| VAV-RI100 - EX VAV, variabler VSR, rund, isoliert DN100 mm | 35 - 115 |
20 - 1.000 |
| VAV-RI125 - EX VAV, variabler VSR, rund, isoliert DN125 mm | 50 - 180 |
20 - 1.000 |
| VAV-RI160 - EX VAV, variabler VSR, rund, isoliert DN160 mm | 85 - 220 |
20 - 1.000 |
| VAV-RI200 - EX VAV, variabler VSR, rund, isoliert DN200 mm | 135 - 340 |
20 - 1.000 |
| VAV-RI250 - EX VAV, variabler VSR, rund, isoliert DN250 mm | 210 - 530 |
20 - 1.000 |
| VAV-RI315 - EX VAV, variabler VSR, rund, isoliert DN315 mm | 335 - 840 |
20 - 1.000 |
| VAV-RI400 - EX VAV, variabler VSR, rund, isoliert DN400 mm | 540 - 1.360 |
20 - 1.000 |
| Spannungsversorgung (V) |
|---|
| 24 |

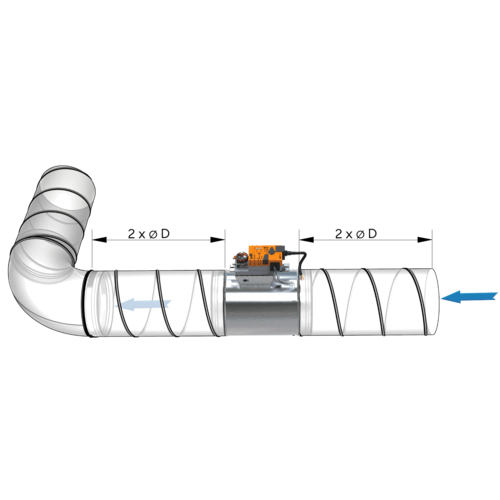

Beispielmontage EX VAV – Serie rund
(für Wickelfalzrohr und Formteile)

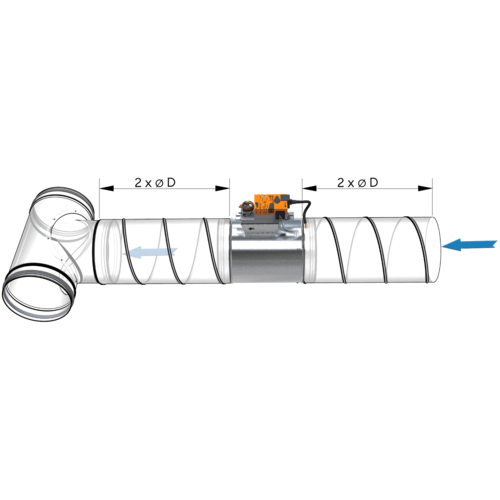

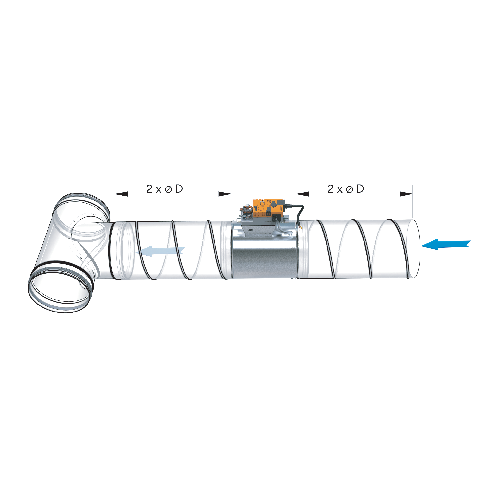

Beispielmontage EX VAV – Serie rund
(für Wickelfalzrohr und Formteile)
Produkte und Zubehörartikel
Dokumente
-
EX VAV-Serie, BestellformularTechnische Dokumentation103 KB
-
EX VAV-Serie, Montage- und BetriebsanleitungAnleitungen4 MB
-
EX VAV rund, VDI 6022 KonformitätserklärungZertifikate und Erklärungen211 KB
-
EX VAV rund, CAD-BIM-DatenCAD-Zeichnungen194 MB
-
EX VAV-Serie, Technische DokumentationTechnische Dokumentation12 MB
-
EX VAV-Serie, FlyerTechnische Dokumentation2 MB
-
EX VAV-rund, AusschreibungstextAusschreibungstexte3 KB
