MR Mono Standard
Konstante Volumenstromregler
MR Mono Standard
Konstante Volumenstromregler
Volumenstromregler, der für einen stabilen Luftvolumenstrom sorgt, um Raumluftqualität, Komfort und Energieeinsparungen im Raum in Einklang zu bringen.

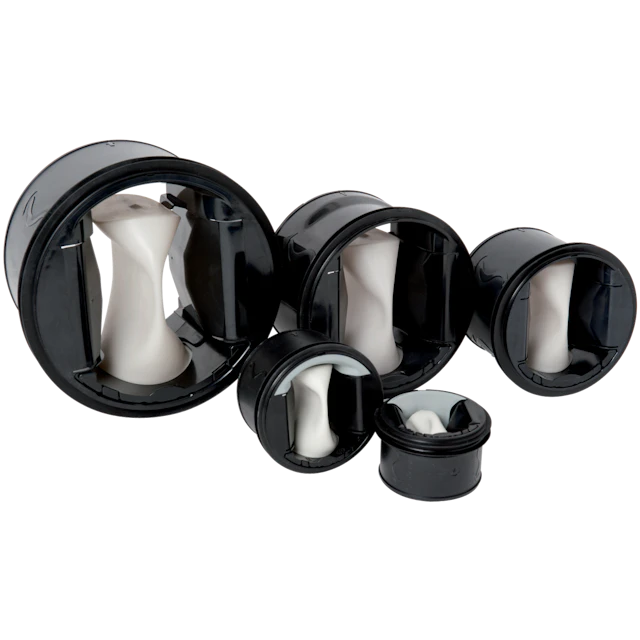

MR Mono Standard
MR Mono ist ein Volumenstromregler, der druckunabhängig einen stabilen Volumenstrom realisiert, um einen Mehrverbrauch an Energie zu vermeiden und eine gute Raumluftqualität sowie einen guten Komfort zu sichern. Die Membrantechnologie sorgt für geringe Geräuschentwicklung.
Produktvorteile
- keine Einstellung vor dem Einbau notwendig
- einfach und schnell zu installieren: lageunabhängige Installation (horizontal, vertikal, alle Winkel)
- geräuscharm
- wird in die Rohrlüftungsleitung eingebracht
- ohne PVC
- wartungsfrei
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
Die Membran erweitert oder verringert ihren Querschnitt in Abhängigkeit des Differenzdruckes zwischen Ein- und Austritt und lässt damit entsprechend weniger oder mehr Luft durchströmen.
- Gehäuse aus Kunststoff
- regulierende Silikon-Membran
- Halterung und Dichtung durch äußere umlaufende Elastomer-Doppellippendichtung
-
Betriebsdruck:
- 50-200 Pa bis Ø125
- 50-250 Pa ab Ø150
-
Regelgenauigkeit bei dem Betriebsdruckbereich:
- Q Durchschnitt = Q Nennwert +/- 5 m3/h für MR ≤ 50 m3/h
- Q Durchschnitt = Q Nennwert +/- 10 % für MR Mono unter 50 m3/h (außer MR Mono Ø80, Ø100 und Ø125: +/-15% Q Nennwert)
- Betriebstemperatur: -10°C/ +60°C
- wird direkt in die Leitung eingebaut
- die Einbaurichtung ist am Bauteil angeführt
- horizontale und vertikale Installation und im beliebigen Winkel

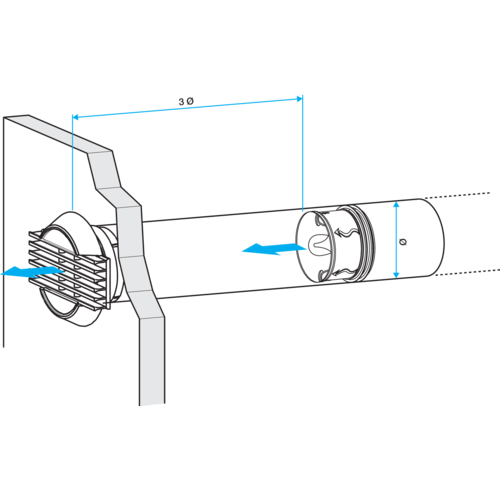

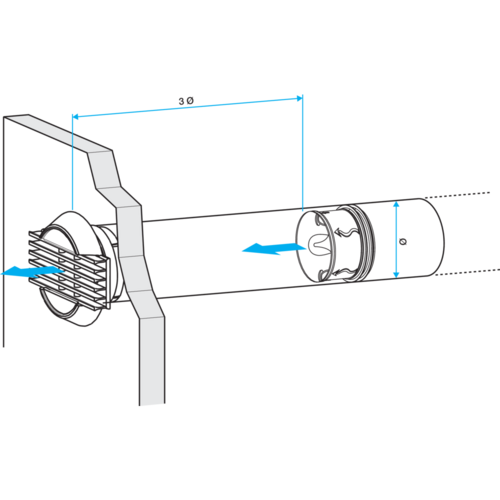

- bei der Anwendung für die Abluft wird ein Abstand von 1Ø zwischen dem Endelement (Gitter/Auslass) und MR Mono empfohlen

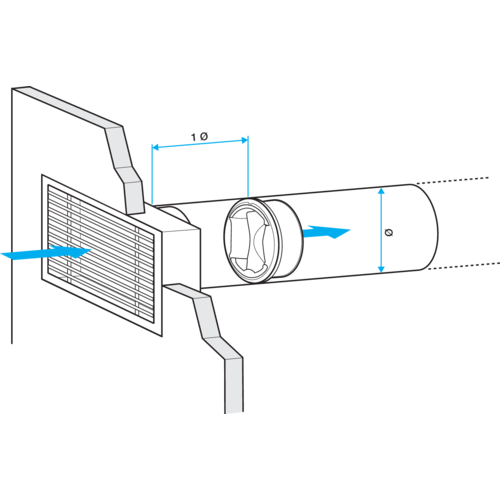

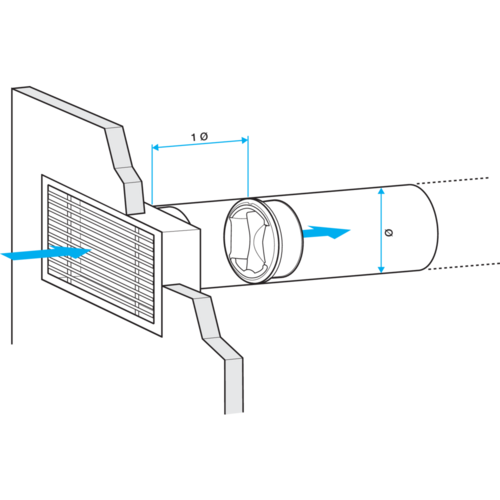

- bei der Anwendung für die Zuluft wird ein Abstand von 3Ø zwischen dem Endelement (Gitter/Auslass) und MR Mono empfohlen
| Artikel | Regelgenauigkeit |
|---|---|
| A11016226 - MR Mono Ø 80 - 15 m³/h | +/- 5 m³/h |
| A11016227 - MR Mono Ø 80 - 20 m³/h | +/- 5 m³/h |
| A11016228 - MR Mono Ø 80 - 25 m³/h | +/- 5 m³/h |
| A11016229 - MR Mono Ø 80 - 30 m³/h | +/- 5 m³/h |
| A11016230 - MR Mono Ø 80 - 35 m³/h | +/- 5 m³/h |
| A11016231 - MR Mono Ø 80 - 40 m³/h | +/- 5 m³/h |
| A11016232 - MR Mono Ø 80 - 45 m³/h | +/- 5 m³/h |
| A11016248 - MR Mono Ø 100 - 80 m³/h | +/- 15% |
| A11016234 - MR Mono Ø 80 - 60 m³/h | +/- 15% |
| A11016235 - MR Mono Ø 100 - 15 m³/h | +/- 5 m³/h |
| A11016236 - MR Mono Ø 100 - 20 m³/h | +/- 5 m³/h |
| A11016237 - MR Mono Ø 100 - 25 m³/h | +/- 5 m³/h |
| A11016249 - MR Mono Ø 100 - 85 m³/h | +/- 15% |
| A11016239 - MR Mono Ø 100 - 35 m³/h | +/- 5 m³/h |
| A11016244 - MR Mono Ø 100 - 60 m³/h | +/- 15% |
| A11016247 - MR Mono Ø 100 - 75 m³/h | +/- 15% |
| A11016250 - MR Mono Ø 100 - 90 m³/h | +/- 15% |
| A11016251 - MR Mono Ø 125 - 15 m³/h | +/- 5 m³/h |
| A11016252 - MR Mono Ø 125 - 25 m³/h | +/- 5 m³/h |
| A11016253 - MR Mono Ø 125 - 30 m³/h | +/- 5 m³/h |
| A11016254 - MR Mono Ø 125 - 45 m³/h | +/- 5 m³/h |
| A11016255 - MR Mono Ø 125 - 50 m³/h | +/- 5 m³/h |
| A11016259 - MR Mono Ø 125 - 75 m³/h | +/- 15% |
| A11016263 - MR Mono Ø 125 - 95 m³/h | +/-15% |
| A11016264 - MR Mono Ø 125 - 100 m³/h | +/- 15% |
| A11016265 - MR Mono Ø 125 - 105 m³/h | +/- 15% |
| A11016266 - MR Mono Ø 125 - 110 m³/h | +/- 15% |
| A11016267 - MR Mono Ø 125 - 115 m³/h | +/- 15% |
| A11016268 - MR Mono Ø 125 - 120 m³/h | +/- 15% |
| A11016269 - MR Mono Ø 125 - 125 m³/h | +/- 15% |
| A11016270 - MR Mono Ø 125 - 130 m³/h | +/- 15% |
| A11016271 - MR Mono Ø 125 - 140 m³/h | +/- 15% |
| A11016272 - MR Mono Ø 125 - 150 m³/h | +/- 15% |
| A11016273 - MR Mono Ø 125 - 160 m³/h | +/- 15% |
| A11016274 - MR Mono Ø 125 - 190 m³/h | +/- 15% |
| A11016275 - MR Mono Ø 150 - 110 m³/h | +/- 10% |
| A11016276 - MR Mono Ø 150 - 130 m³/h | +/- 10% |
| A11016277 - MR Mono Ø 150 - 150 m³/h | +/- 10% |
| A11016278 - MR Mono Ø 150 - 170 m³/h | +/- 10% |
| A11016279 - MR Mono Ø 150 - 210 m³/h | +/- 10% |
| A11016280 - MR Mono Ø 150 - 240 m³/h | +/- 10% |
| A11016281 - MR Mono Ø 160 - 120 m³/h | +/- 10% |
| A11016282 - MR Mono Ø 160 - 130 m³/h | +/- 10% |
| A11016283 - MR Mono Ø 160 - 140 m³/h | +/- 10% |
| A11016284 - MR Mono Ø 160 - 150 m³/h | +/- 10% |
| A11016285 - MR Mono Ø 160 - 160 m³/h | +/- 10% |
| A11016286 - MR Mono Ø 160 - 170 m³/h | +/- 10% |
| A11016287 - MR Mono Ø 160 - 180 m³/h | +/- 10% |
| A11016288 - MR Mono Ø 160 - 190 m³/h | +/- 10% |
| A11016289 - MR Mono Ø 160 - 200 m³/h | +/- 10% |
| A11016290 - MR Mono Ø 160 - 210 m³/h | +/- 10% |
| A11016291 - MR Mono Ø 160 - 240 m³/h | +/- 10% |
| A11016292 - MR Mono Ø 200 - 200 m³/h | +/- 10% |
| A11016293 - MR Mono Ø 200 - 225 m³/h | +/- 10% |
| A11016294 - MR Mono Ø 200 - 250 m³/h | +/- 10% |
| A11016295 - MR Mono Ø 200 - 275 m³/h | +/- 10% |
| A11016296 - MR Mono Ø 200 - 300 m³/h | +/- 10% |
| A11016297 - Herr Mono Ø 200 - 325 m³/h | +/- 10% |
| A11016298 - MR Mono Ø 200 - 350 m³/h | +/- 10% |
| A11016299 - MR Mono Ø 200 - 400 m³/h | +/- 10% |
| A11016300 - MR Mono Ø 250 - 300 m³/h | +/- 10% |
| A11016301 - MR Mono Ø 250 - 350 m³/h | +/- 10% |
| A11016302 - MR Mono Ø 250 - 400 m³/h | +/- 10% |
| A11016303 - MR Mono Ø 250 - 450 m³/h | +/- 10% |
| A11016304 - MR Mono Ø 250 - 500 m³/h | +/- 10% |
| A11016305 - MR Mono Ø 250 - 550 m³/h | +/- 10% |
| A11016306 - MR Mono Ø 250 - 650 m³/h | +/- 10% |
| A11016260 - MR MONO D125 80 m³/h | +/- 15% |
| A11016233 - MR Mono Ø 80 - 50 m³/h | +/- 5 m³/h |
| A11016238 - MR MONO D100 30m³/h | +/- 5 m³/h |
| A11016240 - MR MONO D100 40 m³/h | +/-5 m³/h |
| A11016241 - MR MONO D100 45m³/h | +/-5 m³/h |
| A11016242 - MR MONO D100 50m³/h | +/-5 m³/h |
| A11016243 - MR MONO D100 55 m³/h | +/- 15% |
| A11016245 - MR MONO D100 65 m³/h | +/- 15% |
| A11016246 - MR MONO D100 70 m³/h | +/- 15% |
| A11016256 - MR MONO D125 60 m³/h | +/- 15% |
| A11016257 - MR MONO D125 65 m³/h | +/- 15% |
| A11016258 - MR MONO D125 70 m³/h | +/- 15% |
| A11016261 - MR MONO D125 85 m³/h | +/- 15% |
| A11016262 - MR MONO D125 90 m³/h | +/- 15% |

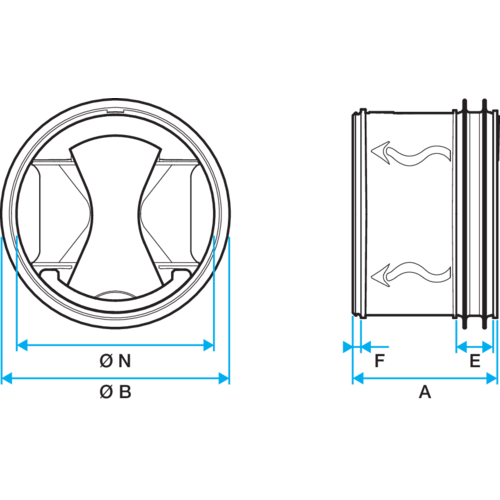

| Artikel | A (mm) | E (mm) | F (mm) | Ø B (mm) | Ø N (mm) | Rohranschluss (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| A11016226 - MR Mono Ø 80 - 15 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016227 - MR Mono Ø 80 - 20 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016228 - MR Mono Ø 80 - 25 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016229 - MR Mono Ø 80 - 30 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016230 - MR Mono Ø 80 - 35 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016231 - MR Mono Ø 80 - 40 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016232 - MR Mono Ø 80 - 45 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016248 - MR Mono Ø 100 - 80 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016234 - MR Mono Ø 80 - 60 m³/h | 61 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016235 - MR Mono Ø 100 - 15 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016236 - MR Mono Ø 100 - 20 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016237 - MR Mono Ø 100 - 25 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016249 - MR Mono Ø 100 - 85 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016239 - MR Mono Ø 100 - 35 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016244 - MR Mono Ø 100 - 60 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016247 - MR Mono Ø 100 - 75 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016250 - MR Mono Ø 100 - 90 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016251 - MR Mono Ø 125 - 15 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016252 - MR Mono Ø 125 - 25 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016253 - MR Mono Ø 125 - 30 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016254 - MR Mono Ø 125 - 45 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016255 - MR Mono Ø 125 - 50 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016259 - MR Mono Ø 125 - 75 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016263 - MR Mono Ø 125 - 95 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016264 - MR Mono Ø 125 - 100 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016265 - MR Mono Ø 125 - 105 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016266 - MR Mono Ø 125 - 110 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016267 - MR Mono Ø 125 - 115 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016268 - MR Mono Ø 125 - 120 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016269 - MR Mono Ø 125 - 125 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016270 - MR Mono Ø 125 - 130 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016271 - MR Mono Ø 125 - 140 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016272 - MR Mono Ø 125 - 150 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016273 - MR Mono Ø 125 - 160 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016274 - MR Mono Ø 125 - 190 m³/h | 97 |
14 |
4 |
132 |
116 |
125 |
0,2 |
| A11016275 - MR Mono Ø 150 - 110 m³/h | 103 |
14 |
4 |
153 |
147 |
150 |
0,3 |
| A11016276 - MR Mono Ø 150 - 130 m³/h | 103 |
14 |
4 |
153 |
147 |
150 |
0,3 |
| A11016277 - MR Mono Ø 150 - 150 m³/h | 103 |
14 |
4 |
153 |
147 |
150 |
0,3 |
| A11016278 - MR Mono Ø 150 - 170 m³/h | 103 |
14 |
4 |
153 |
147 |
150 |
0,3 |
| A11016279 - MR Mono Ø 150 - 210 m³/h | 103 |
14 |
4 |
153 |
147 |
150 |
0,3 |
| A11016280 - MR Mono Ø 150 - 240 m³/h | 103 |
14 |
4 |
153 |
147 |
150 |
0,3 |
| A11016281 - MR Mono Ø 160 - 120 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016282 - MR Mono Ø 160 - 130 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016283 - MR Mono Ø 160 - 140 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016284 - MR Mono Ø 160 - 150 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016285 - MR Mono Ø 160 - 160 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016286 - MR Mono Ø 160 - 170 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016287 - MR Mono Ø 160 - 180 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016288 - MR Mono Ø 160 - 190 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016289 - MR Mono Ø 160 - 200 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016290 - MR Mono Ø 160 - 210 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016291 - MR Mono Ø 160 - 240 m³/h | 103 |
14 |
4 |
167 |
153 |
160 |
0,3 |
| A11016292 - MR Mono Ø 200 - 200 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016293 - MR Mono Ø 200 - 225 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016294 - MR Mono Ø 200 - 250 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016295 - MR Mono Ø 200 - 275 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016296 - MR Mono Ø 200 - 300 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016297 - Herr Mono Ø 200 - 325 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016298 - MR Mono Ø 200 - 350 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016299 - MR Mono Ø 200 - 400 m³/h | 130 |
20 |
7 |
210 |
190 |
200 |
0,6 |
| A11016300 - MR Mono Ø 250 - 300 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016301 - MR Mono Ø 250 - 350 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016302 - MR Mono Ø 250 - 400 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016303 - MR Mono Ø 250 - 450 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016304 - MR Mono Ø 250 - 500 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016305 - MR Mono Ø 250 - 550 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016306 - MR Mono Ø 250 - 650 m³/h | 159 |
20 |
5 |
262 |
238 |
250 |
1,06 |
| A11016260 - MR MONO D125 80 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016233 - MR Mono Ø 80 - 50 m³/h | 53 |
14 |
3 |
85 |
76 |
80 |
0,06 |
| A11016238 - MR MONO D100 30m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016240 - MR MONO D100 40 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016241 - MR MONO D100 45m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016242 - MR MONO D100 50m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
|
| A11016243 - MR MONO D100 55 m³/h | |||||||
| A11016245 - MR MONO D100 65 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016246 - MR MONO D100 70 m³/h | 61 |
14 |
4 |
105 |
92 |
100 |
0,1 |
| A11016256 - MR MONO D125 60 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016257 - MR MONO D125 65 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016258 - MR MONO D125 70 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016261 - MR MONO D125 85 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| A11016262 - MR MONO D125 90 m³/h | 61 |
14 |
4 |
132 |
116 |
125 |
0,14 |
| Artikel | Nennluftmenge (m³/h) | Druckbereich (Pa) |
|---|---|---|
| A11016226 - MR Mono Ø 80 - 15 m³/h | 15 |
50-250 |
| A11016227 - MR Mono Ø 80 - 20 m³/h | 20 |
50-250 |
| A11016228 - MR Mono Ø 80 - 25 m³/h | 25 |
50-250 |
| A11016229 - MR Mono Ø 80 - 30 m³/h | 30 |
50-250 |
| A11016230 - MR Mono Ø 80 - 35 m³/h | 35 |
50-250 |
| A11016231 - MR Mono Ø 80 - 40 m³/h | 40 |
50-250 |
| A11016232 - MR Mono Ø 80 - 45 m³/h | 45 |
50-250 |
| A11016248 - MR Mono Ø 100 - 80 m³/h | 80 |
50-250 |
| A11016234 - MR Mono Ø 80 - 60 m³/h | 60 |
50-250 |
| A11016235 - MR Mono Ø 100 - 15 m³/h | 15 |
50-250 |
| A11016236 - MR Mono Ø 100 - 20 m³/h | 20 |
50-250 |
| A11016237 - MR Mono Ø 100 - 25 m³/h | 25 |
50-250 |
| A11016249 - MR Mono Ø 100 - 85 m³/h | 85 |
50-250 |
| A11016239 - MR Mono Ø 100 - 35 m³/h | 35 |
50-250 |
| A11016244 - MR Mono Ø 100 - 60 m³/h | 60 |
50-250 |
| A11016247 - MR Mono Ø 100 - 75 m³/h | 75 |
50-250 |
| A11016250 - MR Mono Ø 100 - 90 m³/h | 90 |
50-250 |
| A11016251 - MR Mono Ø 125 - 15 m³/h | 15 |
50-250 |
| A11016252 - MR Mono Ø 125 - 25 m³/h | 25 |
50-250 |
| A11016253 - MR Mono Ø 125 - 30 m³/h | 30 |
50-250 |
| A11016254 - MR Mono Ø 125 - 45 m³/h | 45 |
50-250 |
| A11016255 - MR Mono Ø 125 - 50 m³/h | 50 |
50-250 |
| A11016259 - MR Mono Ø 125 - 75 m³/h | 75 |
50-250 |
| A11016263 - MR Mono Ø 125 - 95 m³/h | 95 |
50-250 |
| A11016264 - MR Mono Ø 125 - 100 m³/h | 100 |
50-250 |
| A11016265 - MR Mono Ø 125 - 105 m³/h | 105 |
50-250 |
| A11016266 - MR Mono Ø 125 - 110 m³/h | 110 |
50-250 |
| A11016267 - MR Mono Ø 125 - 115 m³/h | 155 |
50-250 |
| A11016268 - MR Mono Ø 125 - 120 m³/h | 120 |
50-250 |
| A11016269 - MR Mono Ø 125 - 125 m³/h | 125 |
50-250 |
| A11016270 - MR Mono Ø 125 - 130 m³/h | 130 |
50-250 |
| A11016271 - MR Mono Ø 125 - 140 m³/h | 140 |
50-250 |
| A11016272 - MR Mono Ø 125 - 150 m³/h | 150 |
50-250 |
| A11016273 - MR Mono Ø 125 - 160 m³/h | 160 |
50-250 |
| A11016274 - MR Mono Ø 125 - 190 m³/h | 190 |
50-250 |
| A11016275 - MR Mono Ø 150 - 110 m³/h | 110 |
50-250 |
| A11016276 - MR Mono Ø 150 - 130 m³/h | 130 |
50-250 |
| A11016277 - MR Mono Ø 150 - 150 m³/h | 150 |
50-250 |
| A11016278 - MR Mono Ø 150 - 170 m³/h | 170 |
50-250 |
| A11016279 - MR Mono Ø 150 - 210 m³/h | 210 |
50-250 |
| A11016280 - MR Mono Ø 150 - 240 m³/h | 250 |
50-250 |
| A11016281 - MR Mono Ø 160 - 120 m³/h | 120 |
50-250 |
| A11016282 - MR Mono Ø 160 - 130 m³/h | 130 |
50-250 |
| A11016283 - MR Mono Ø 160 - 140 m³/h | 140 |
50-250 |
| A11016284 - MR Mono Ø 160 - 150 m³/h | 150 |
50-250 |
| A11016285 - MR Mono Ø 160 - 160 m³/h | 160 |
50-250 |
| A11016286 - MR Mono Ø 160 - 170 m³/h | 170 |
50-250 |
| A11016287 - MR Mono Ø 160 - 180 m³/h | 180 |
50-250 |
| A11016288 - MR Mono Ø 160 - 190 m³/h | 190 |
50-250 |
| A11016289 - MR Mono Ø 160 - 200 m³/h | 200 |
50-250 |
| A11016290 - MR Mono Ø 160 - 210 m³/h | 210 |
50-250 |
| A11016291 - MR Mono Ø 160 - 240 m³/h | 250 |
50-250 |
| A11016292 - MR Mono Ø 200 - 200 m³/h | 200 |
50-250 |
| A11016293 - MR Mono Ø 200 - 225 m³/h | 225 |
50-250 |
| A11016294 - MR Mono Ø 200 - 250 m³/h | 250 |
50-250 |
| A11016295 - MR Mono Ø 200 - 275 m³/h | 275 |
50-250 |
| A11016296 - MR Mono Ø 200 - 300 m³/h | 300 |
50-250 |
| A11016297 - Herr Mono Ø 200 - 325 m³/h | 325 |
50-250 |
| A11016298 - MR Mono Ø 200 - 350 m³/h | 350 |
50-250 |
| A11016299 - MR Mono Ø 200 - 400 m³/h | 400 |
50-250 |
| A11016300 - MR Mono Ø 250 - 300 m³/h | 300 |
50-250 |
| A11016301 - MR Mono Ø 250 - 350 m³/h | 350 |
50-250 |
| A11016302 - MR Mono Ø 250 - 400 m³/h | 400 |
50-250 |
| A11016303 - MR Mono Ø 250 - 450 m³/h | 450 |
50-250 |
| A11016304 - MR Mono Ø 250 - 500 m³/h | 500 |
50-250 |
| A11016305 - MR Mono Ø 250 - 550 m³/h | 550 |
50-250 |
| A11016306 - MR Mono Ø 250 - 650 m³/h | 650 |
50-250 |
| A11016260 - MR MONO D125 80 m³/h | 80 |
|
| A11016233 - MR Mono Ø 80 - 50 m³/h | 50 |
|
| A11016238 - MR MONO D100 30m³/h | 30 |
|
| A11016240 - MR MONO D100 40 m³/h | 40 |
|
| A11016241 - MR MONO D100 45m³/h | 45 |
|
| A11016242 - MR MONO D100 50m³/h | 50 |
|
| A11016243 - MR MONO D100 55 m³/h | 55 |
|
| A11016245 - MR MONO D100 65 m³/h | 65 |
|
| A11016246 - MR MONO D100 70 m³/h | 70 |
|
| A11016256 - MR MONO D125 60 m³/h | 60 |
|
| A11016257 - MR MONO D125 65 m³/h | 65 |
|
| A11016258 - MR MONO D125 70 m³/h | 70 |
|
| A11016261 - MR MONO D125 85 m³/h | 85 |
|
| A11016262 - MR MONO D125 90 m³/h | 90 |
Montagehinweise - Abluftanwendung
Montagehinweise - Zuluftanwendung
Hinweis zur Positionierung - Möglichkeit einer 360° Installation
Produkte und Zubehörartikel
Dokumente
Showing 1 - y of
Dokument
-
MR Regelungsmodule, Technische DokumentationTechnische Dokumentation10 MB
-
MR Mono 200, AusschreibungstextAusschreibungstexte758 B
-
MR Mono 80, AusschreibungstextAusschreibungstexte747 B
-
MR Mono 100, AusschreibungstextAusschreibungstexte753 B
-
MR Mono 125, AusschreibungstextAusschreibungstexte753 B
-
MR Mono 150, AusschreibungstextAusschreibungstexte754 B
-
MR Mono 160, AusschreibungstextAusschreibungstexte752 B
-
MR Mono 250, AusschreibungstextAusschreibungstexte758 B
