EXact2

• Bedienung der EXact2-Automatisierung

Die EXact2-Automatik kann über das Bedieneinheit (siehe Abschnitt unten), oder mit dem Web-Server (WEBE als Zubehörbauteil) über BacNet TCP/IP sowie Modbus über RS485 oder TCP/IP gesteuert werden.

• WAP (Wireless Access Point)

WAP ist ein kleiner WLAN-Router, der mit dem Web-Server WEBE (beides sind Zubehörbauteile) im Gerät montiert ist. WAP ermöglicht den kabellosen Zugriff über PC, Smartphone oder Tablet auf den Web-Server. Dadurch können am Lüftungsgerät schnell und einfach neue Regelungskonfigurationen mit mobilen Geräten eingegeben werden.

• Einfache Bedienung
• 3 Benutzerebenen, davon 2 mit Zugang über einen 4-stelligen Zugangscode (Techniker und Spezialist)
• Mehrere Raumluftqualitätsstufen, die die Lüftung den aktuellen Bedürfnissen anpassen können, u.a. über die eingebaute Wochenuhr

Funktionsübersicht

• Filterüberwachung
• Drehzahlanpassung des Rotors
• Temperaturfühler
  • Im Abluftstutzen zum Messen/Regeln der Raumtemperatur
  • Im Fortluftstutzen zum Messen der Fortlufttemperatur
  • Im Außenluftstutzen zur Außentemperaturkompensierung und Nachtkühlung
  • Im Zuluftstutzen zum Messen/Regeln der Zulufttemperatur
  • Kanaltemperaturfühler (Zubehör)
  • Raumtemperaturfühler (Zubehör)
• Überhitzungsschutz
• Brandalarm (Zubehör)
• Absperrklappe - Außenluft (vorgeschrieben bei Wasserheizregistern, Zubehör)
• Absperrklappe - Fortluft (Zubehör)
• Temperaturregelung
  • Regelung der Zulufttemperatur
  • Regelung der Raumtemperatur
• Kompensierungsfunktionen
  • Außentemperaturkompensierung
  • Luftmengenreduktion
  • Außenluftkompensierung der Luftmenge
  • Sommerkompensierung
  • CO2-Kompensierung (Zubehör)
  • Feuchtekompensierung (Zubehör)
• Nachtkühlung

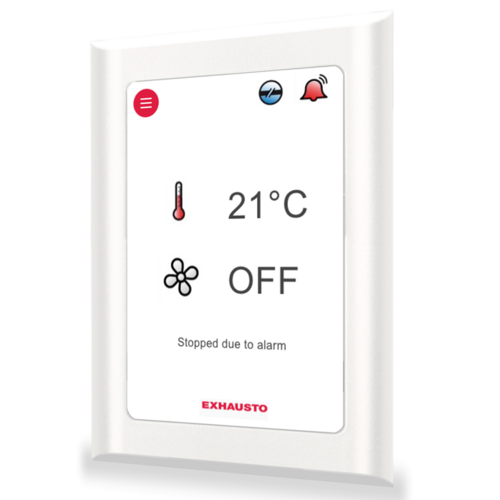

• Bedieneinheit
• Wochenuhr
• Webserver (Zubehör)
• Buskommunikation (erfordert einen Webserver)
  • Modbus TCP/IP
  • LONWORKS
• Kühlrückgewinnung
• Konstantdruckregelung (Zubehör)
• Bewegungssensor (PIR) (Zubehör)
• Luftmengenmessung (AFC)
• Innenklimaniveaus
  • Zeitschaltuhr (Komfort, Standby, Economy, Aus)
  • Manuell
• Alarmlog
• Alarmrelais

Externer Wasserwärmetauscher

• Temperaturfühler
  • In der Zuluft zum Messen/Regeln der Zulufttemperatur
  • Am Rücklaufrohr des Wasserheizregisters zum Warmhalten und als Schutz gegen Vereisung des Heizregisters
  • Zum Schutz gegen Vereisung externer Rohrleitungen des Heizregisters
  • Temperaturfühler am Vorlaufrohr des Wasserheizregisters
• Modulierendes Motorventil
  • Regelung der Umwälzpumpe des Wasserheizregisters
  • Warmhaltefunktion (schützt das Heizregister gegen Vereisung)
  • Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Heizbedarf

Externe Elektroheizregister

• Temperaturfühler
• Thermosicherung
  • TSA60 befindet sich auf der Platine, wird bei 60 °C ausgelöst und hat einen manuellen Reset im HMI
  • TSA70 befindet sich im Luftstrom, wird bei 70 °C ausgelöst und hat einen automatischen Reset
  • TSA120 befindet sich im Luftstrom, wird bei 120 °C ausgelöst und hat einen manuellen Reset im Heizregister und HMI

Modul zur Steuerung der externen Kälte-Wärmepumpe

• Temperaturfühler
• Regelung

Externes Kaltwasserregister

• Temperaturfühler
  • Im Zuluftkanal zur Messung der Zulufttemperatur
  • Im Vorlaufrohr des Kaltwasserregisters
• Modulierendes Motorventil
• Regelung der Umwälzpumpe
  • Regelung der Umwälzpumpe des Kaltwasserregisters
  • Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Kühlbedarf
• Modul zur Regelung einer externen Kälteeinheit
  • Temperaturfühler im Zuluftkanal zur Messung der Zulufttemperatur
  • Steuerung der externen Kälteeinheit via:

Start/Stopp-Signal

Bedarfsgerechte Regelung (10-0 V)

Modul zur Steuerung der externen Kälte-Wärmepumpeneinheit

• Temperaturfühler im Zuluftkanal zur Messung der Zulufttemperatur
• Regelung der externen Kälte-Wärmepumpe über
  • Start/Stopp-Signal
  • Signal für Kühlung oder Heizung
  • Bedarfsregulierung (10-0 V)
