CAV, VAV, DCV und aDCV: Regelungsvarianten

CAV, VAV, DCV und aDCV im Vergleich

So wählen Sie die passende Luftmengenregelung für Nutzung, Raumbelegung und Energieeffizienz.

Die Nutzung von Räumen verändert sich im Tagesverlauf. In Büros, Schulen, Besprechungsräumen oder Kantinen schwanken Belegung und Lüftungsbedarf teilweise deutlich. Eine passende Luftmengenregelung stellt nur die Luftmenge bereit, die tatsächlich benötigt wird. Das verbessert die Raumluftqualität und reduziert Energieverbrauch und Betriebskosten.

Im Folgenden erfahren Sie, wie CAV, VAV, DCV und aDCV funktionieren, worin sie sich unterscheiden und für welche Anwendungen sie geeignet sind. Die Regelungsvarianten können einzeln oder kombiniert eingesetzt werden.

Die Regelung schaltet die Anlage in einem bestimmten Zeitfenster ein und aus.

Die Regelung ermöglicht die Steuerung der Luftmenge in 2 Stufen (Mindestluftmenge, Maximalluftmenge).

Die Regelung ermöglicht eine individuelle Luftmengenanpassung in den Räumen je nach Auslastung.

Die Regelung ermöglicht neben einer individuellen Luftmengenanpassung in den Räumen, je nach Auslastung zudem eine energieeffiziente Druckregelung.

Bei der CAV-Regelung fördert die Lüftungsanlage während des Betriebs einen konstanten Volumenstrom. Die Luftmenge bleibt unabhängig von der aktuellen Raumbelegung oder Luftqualität gleich.

Ein Tages- und Wochenprogramm legt fest, wann die Lüftungsanlage ein- und ausgeschaltet wird.

Wir empfehlen CAV, wenn:

der Lüftungsbedarf weitgehend konstant ist.
Belegung und Wärmelast nur gering schwanken.
eine einfache und wirtschaftliche Regelung ausreicht.

Beispiele:Flure, Lagerräume, Technikräume und Sanitärbereiche mit festen Nutzungszeiten

Einfache Planung und Regelung
Geringe Investitionskosten
Zuverlässiger Betrieb bei gleichbleibendem Bedarf
Geringer Aufwand bei Inbetriebnahme und Wartung

Keine Anpassung an die tatsächliche Raumbelegung
Konstanter Volumenstrom auch bei geringem Bedarf
Höherer Energieverbrauch bei schwankender Nutzung möglich
Weniger flexibel bei veränderten Nutzungsbedingungen

Die VAV-Regelung passt die Luftmenge einer Zone innerhalb festgelegter Mindest- und Maximalwerte an. Die Umschaltung erfolgt zum Beispiel über ein Tages- und Wochenprogramm oder nach vorgegebenen Betriebszuständen. So können unterschiedlich genutzte Bereiche gezielt mit der geplanten Luftmenge versorgt werden. Die tatsächliche Belegung oder Raumluftqualität wird dabei nicht automatisch berücksichtigt.

Wir empfehlen VAV, wenn:

Räume zu festgelegten Zeiten unterschiedlich genutzt werden.

Zonenweise Anpassung der Luftmenge
Grundlüftung und höherer Volumenstrom möglich
Geringerer Energieverbrauch gegenüber einer konstanten Luftmenge
Gut geeignet für planbare Nutzungszeiten

Keine automatische Anpassung an die tatsächliche Belegung
Keine Regelung anhand der aktuellen Raumluftqualität
Wochenprogramme müssen bei geänderter Nutzung angepasst werden
Unnötig hohe Luftmengen bei Abweichungen vom Nutzungsplan möglich

Die DCV-Regelung passt die Luftmenge automatisch an den tatsächlichen Bedarf an. Sensoren erfassen zum Beispiel den CO₂-Gehalt, die Temperatur oder die Anwesenheit von Personen.

Abhängig von den Messwerten regelt das System die Luftmenge zwischen dem festgelegten Mindest- und Maximalwert. Bei hoher Belegung wird mehr Luft bereitgestellt. Bei geringer Nutzung wird die Luftmenge reduziert.

Wir empfehlen DCV, wenn:

die Belegung eines Raumes stark schwankt.

Die Luftmenge wird automatisch an den tatsächlichen Bedarf angepasst.
Die Raumluftqualität wird bedarfsgerecht geregelt.
Bei geringer Raumnutzung kann der Energieverbrauch reduziert werden.
Der Wochenplan muss bei wechselnder Nutzung seltener angepasst werden.

Sensoren und zusätzliche Regelungskomponenten erhöhen die Investitionskosten.
Planung, Inbetriebnahme und Einregulierung sind aufwendiger.
Sensoren müssen korrekt positioniert, geprüft und gegebenenfalls kalibriert werden.
Bei einer Konstantdruckregelung wird das mögliche Einsparpotenzial der Ventilatoren nicht vollständig ausgeschöpft.

Die patentierte adaptive Druckregelung optimiert die energetischen und regelungstechnischen Schwächen der Konstantdruckregelung bei Lüftungssystemen mit variablen Volumenströmen.
Die aDCV–Technologie senkt den Druck des Lüftungsgerätes bei sinkendem Volumenstrom und stellt nur den benötigten Druck zur Verfügung, um die erforderliche Luftleistung liefern zu können. Dadurch wird weniger Energie verbraucht und die Effizienz des Systems wird maximiert.
Somit können bis zu 43 % Energiekosten eingespart werden – im Vergleich zu einer Anlage mit Konstantdruckregelung (VAV) und bis zu 19 % im Vergleich zu einer bedarfsgesteuerten Anlage mit Konstantdruckregelung (DCV).

Der Kanaldruck passt sich automatisch an den aktuellen Volumenstrombedarf an.
Alle Zonen erhalten die erforderliche Luftmenge, ohne dauerhaft mit unnötig hohem Druck zu arbeiten.
Der Energieverbrauch der Ventilatoren sinkt gegenüber einer Konstantdruckregelung.
Geringere Drücke können Druckverluste und Strömungsgeräusche reduzieren.
Das System reagiert automatisch auf wechselnde Belegung und Nutzung.

Höhere Investitionskosten für Sensorik, Regelung und Inbetriebnahme.
Planung, Einregulierung und Inbetriebnahme sind anspruchsvoller.
Das Einsparpotenzial hängt vom Anlagenkonzept, dem Lastprofil und den Betriebszeiten ab.
Die Regelungskomponenten müssen fachgerecht geprüft und gewartet werden.

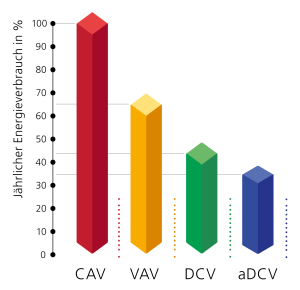

Die folgende Grafik veranschaulicht den Energieverbrauch für die Luftförderung bei jeder der Regelungsvarianten.

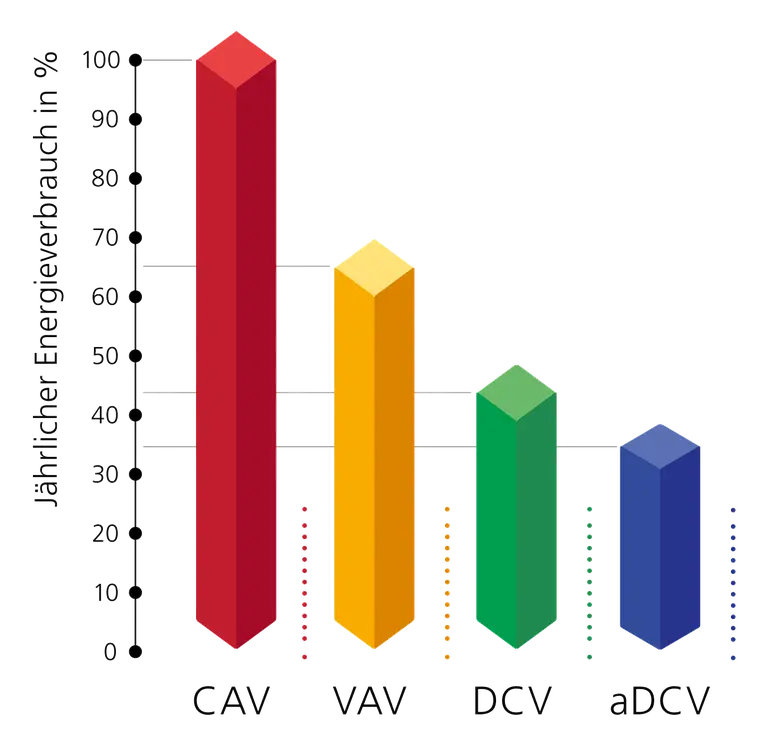

Balkendiagramm zeigt jährlichen Energieverbrauch der Regelungsvarianten CAV-VAV-DCV-aDCV

Fazit: Bedarfsregelung optimiert den Energieverbrauch der Lüftungsanlage. Durch Reduzierung der Luftmenge, wenn sich keine Personen im Gebäude/Raum befinden, oder durch Anpassung der Luftmenge an die Belastung wird der Energieeinsatz zur Erwärmung von Außenluft und für die Ventilatoren reduziert. Der Vergleich zeigt die potenzielle Einsparung durch Zonen- oder Belastungsregelung.
