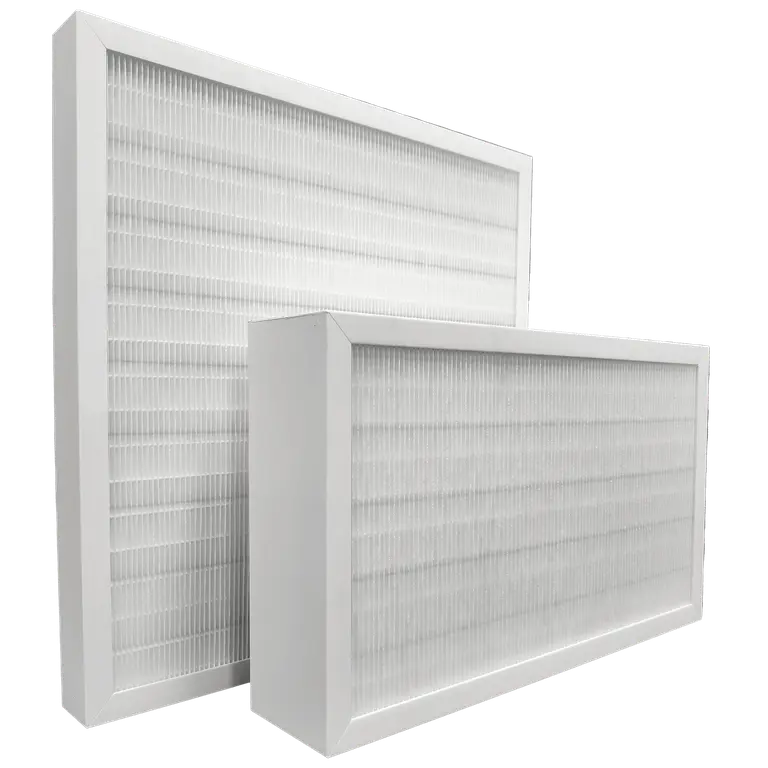

Panelfilter EXHAUSTO

Neuer Filterstandard

Mit ISO 16890 wurde ein international einheitlicher Bewertungsmaßstab für Luftfilter eingeführt, der die bisherige Norm EN 779 abgelöst hat. Statt theoretischer Prüfbedingungen orientiert sich die Klassifizierung nun an realen Partikelgrößen in der Umgebungsluft (PM1, PM2,5, PM10). Das macht die Filterleistung transparenter und praxisnäher – und ermöglicht eine gezieltere Auswahl geeigneter Filterlösungen für Gesundheitsschutz und Raumluftqualität.





Partikelgrößen und deren gesundheitliche Relevanz

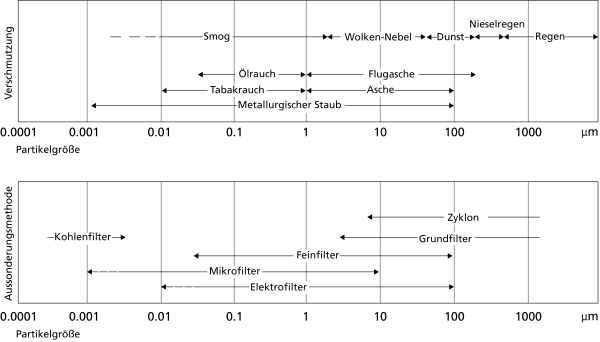

Verschmutzungsarten und Filtrierungsmethode

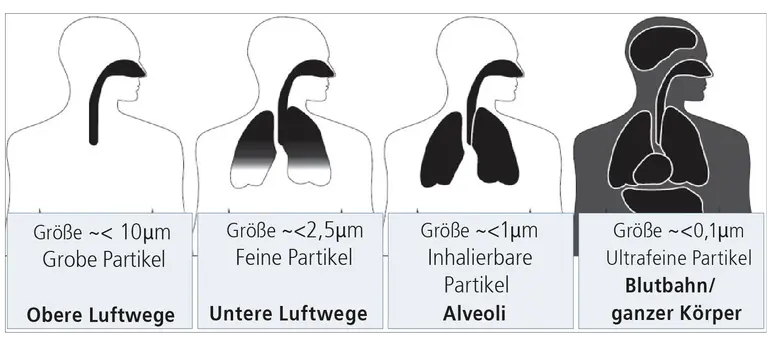

Eindringen der Partikel in den Körper



Bestimmung der Filterklasse nach neuer Norm

Um die Luftqualität zu gewährleisten, ist es entscheidend, die verschiedenen Verunreinigungen zu verstehen. Unser Filtertest nach ISO 16890 berücksichtigt Partikelgrößen von 0,3–10 μm und klassifiziert Filter anhand von PM1, PM2,5 und PM10. Während des Tests wird der Filter statisch entladen, und die Staubbelastung erfolgt mit ISO-"Feinstaub" zur Ermittlung des Druckverlustes.

FilterklasseAnforderungenPrüfungsklasse
ePM1ePM2,5ePM10

ISO Coarse

-

-

≤50 %

Grobfilter

ISO ePM10





≥50 %

ePM10 [%]

ISO ePM2,5



≥50 %



ePM2,5 [%]

ISO ePM1

≥50 %





ePM1 [%]





Klassifizierung nach ISO 16890

Die nachstehende Tabelle bietet einen Überblick über die Klassifizierung und informiert über die spezifischen Anforderungen hinsichtlich Startwirkungsgrad und Entladewirkungsgrad für jede Filterklasse. Zudem zeigt sie auf, welche Filtertypen als empfohlener Ersatz für die bisherigen Filter in Betracht gezogen werden sollten oder können.

PM1
Klassifizierung

PM2,5
Klassifizierung

PM10
Klassifizierung

ISO Coarse 85%

ePM1 [95 %]
ePM[80 %] ∼ F9
ePM1 [65 %]
ePM1 [50 %] ∼ F7

ePM1 [95 %]
ePM2,5[80 %]
ePM2,5 [65 %] ∼ F7
ePM2,5 [50 %]

ePM10 [95 %]
ePM10 [80 %]
ePM10 [65 %]
ePM10 [50 %] ∼ M5

Gewichtsausscheidung
wird in Stufen
von 5 % berichtet.

Anforderung:
> 50 % Starteffektivität
> 50 % Entladungseffektivität

Anforderung:
> 50 % Starteffektivität
> 50 % Entladungseffektivität


Anforderung:
> 50 % Starteffektivität
Keine Anforderung hinsichtlich Entladung.

Keine Anforderung für Entladung.





Ergebnis der Prüfung

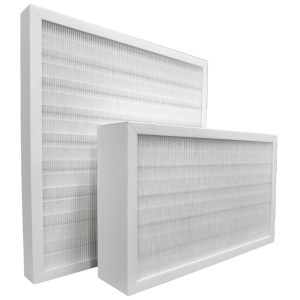

Neue Bezeichnungen für die verwendeten Kompaktfilter für VEX100 – 200 – 300

Bisherige Bezeichnung nach EN 779Filterklasse gemäß ISO 16890
M5ISO Coarse 85 %
F7ePM1 55 %
F9ePM1 80 %





Vorfilterung für optimales Raumklima

Die Auswahl des richtigen Filters ist entscheidend und hängt von der Außenluftqualität (ODA) und der gewünschten Zuluftqualität (SUP) ab. Gemäß ISO 16798 sind Filterklassen wie ePM1, ePM2,5 und ePM10 je nach ODA und SUP zu wählen. Bei EXHAUSTO bieten wir eine gezielte Vorfiltration für VEX300T, VEX200 und VEX4000 an, um Ihre individuellen Bedürfnisse zu erfüllen.

Außenluftqualität

SUP1 (Hoch)
PM2,5 ≤ 2,5
PM10 ≤ 5

SUP2 (Mittel)
PM2,5 ≤ 5
PM10 ≤ 10

SUP3 (Moderat)
PM2,5 ≤ 7,5
PM10 ≤ 15

SUP4 (Niedrig)
PM2,5 ≤ 10
PM10 ≤ 20

SUP5 (sehr niedrig)
PM2,5 ≤ 15
PM10 ≤ 30

KlassifikationePM1ePM1ePM2,5ePM10ePM10

ODA 1 - (Reine Luft)
PM2,5 ≤ 10 µg/m³ und
PM10 ≤ 20 µg/m³

60 %50 %60 %60 %50 %

ODA 2 - (Staub & Gas)
PM2,5 ≤ 15 µg/m³
und
PM10 ≤ 30 µg/m³

80 %70 %70 %80 %60 %

ODA 3 - (schlecht)
PM 2,5 > 15 µg/m3
und
PM10 > 30 µg/m3

90 %80 %80 %90 %80 %





Filteranleitung von Eurovent

Für zusätzliche Orientierung empfehlen wir den Leitfaden für Filter von Eurovent (englische Fassung), einem renommierten Verein. Dieser bietet wertvolle Empfehlungen für eine effektive Luftfiltration.
