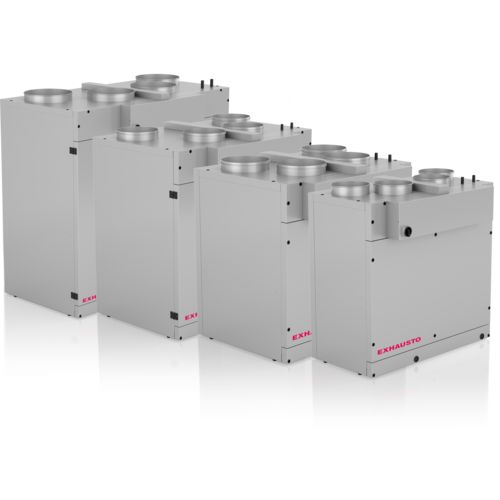

VEX300T

Mit unserem Auslegungsprogramm EXselectPRO können Sie Ihr Lüftungsgerät schnell und einfach für Ihr aktuelles Projekt auslegen.

Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm EXselectPRO, hier erhalten Sie:

• Ihre Projektdaten (Speicherung Ihrer Daten online nur für registrierte Benutzer möglich)
• Verkaufspreise (nur für registrierte Benutzer)
• Maße und Gewichte
• Schalldaten
• CAD/Revit-Zeichnungen (dwg/dxf-Format)
• Flußdiagramm (dxf-Format)
• Ecodesign Angaben nach EU 1253/2014
• Ausschreibungstexte

Die Gehäuse sind aus Aluzink AZ185 Klasse C4 gemäß EN/ISO12944-2 gefertigt und enthalten eine Dämmstoffdicke aus 50 mm Mineralwolle, die Dichte des Dämmstoffes beträgt 65 kg/m³. Dadurch wird ein niedriger Geräuschpegel in der Umgebung/Aufstellraum gewährleistet.

Die Panelkonstruktion minimiert die Bildung von Kältebrücken im Lüftungsgerät.

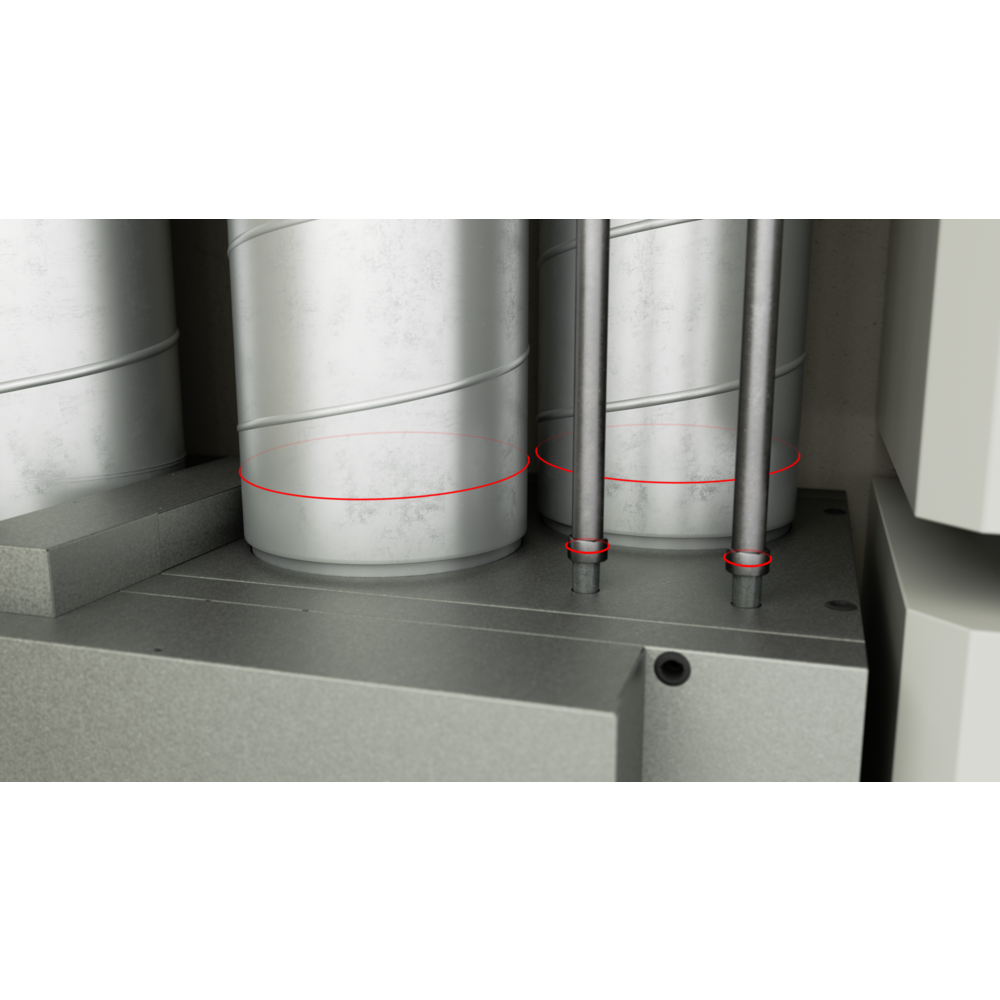

Die Motorsektionen sind in Schwingungsdämpfern montiert, was weniger Lärm und Vibrationen in den Kanälen bedeutet, sowie die Notwendigkeit beseitigt, flexible Verbindungen zwischen Aggregat und Kanalsystem zu montieren.

Die Motoren sind vom Typ EC mit sehr hohem Wirkungsgrad, der den Anforderungen der EcoDesign-Richtlinie entspricht.

VEX300T ist mit einem optimierten rückwärtsgekrümmten Schaufelrad ausgestattet. Das Rad besteht aus Verbundstoff und seine Gestaltung ermöglicht eine hohe Leistung bei niedrigem Energieverbrauch.

Die VEX300T-Serien werden mit einem integrierten Nachheizregister oder einem Kühl-/Heizregister geliefert.

HE: Elektro-Heizregister (erfordert Luftmengensteuerung, Zubehör AFC)

HW: Wasser-Heizregister

CW: Kühl-/Heizregister (Möglichkeit zum Kühlen im Sommer und Heizen im Winter)

DX: Kühl-/Heizregister (Möglichkeit zum Kühlen im Sommer und Heizen im Winter)

Weitere Informationen zu den Kühl-/Heizregistern finden Sie in den technischen Daten der einzelnen Größen.

Hinweis: Es ist außerdem möglich, die VEX300T ganz ohne Kühl- und/oder Heizregister zu bestellen

Der einfach zugängliche Anschlusskasten mit integriertem Reparaturschalter und Sicherungsautomaten gewährleistet einen einfachen Zugang für den Anschluss und die Anpassung. Lesen Sie mehr über den elektrischen Anschluss im Leitfaden "Elguide for VEX310-350T".

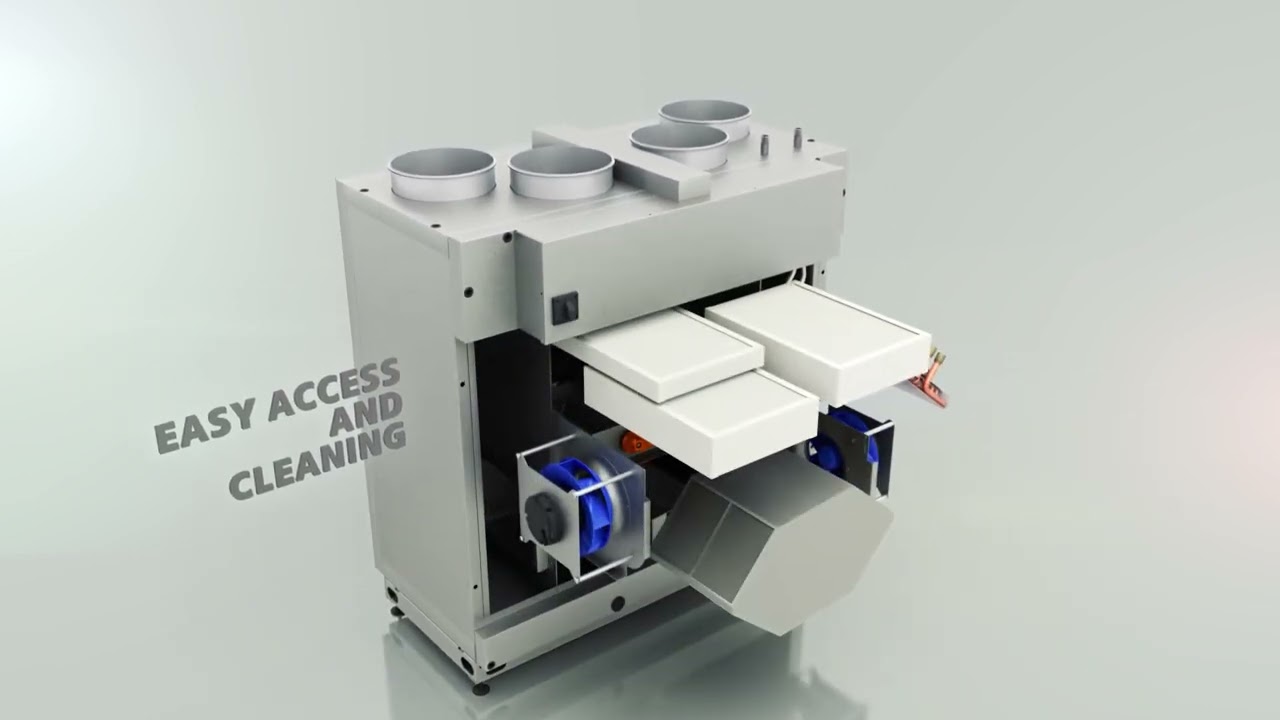

Panelfilter für Zuluft und Abluft - die Filter sind leicht auszutauschen. Die Filter sind in den folgenden Filterklassen erhältlich: ePM1 80% (F9), ePM1 55% (F7), ePM10 65% (M5) und Coarse 65% (G4). Die Filterdaten finden Sie unter den technischen Daten für die jeweilige VEX-Größe.

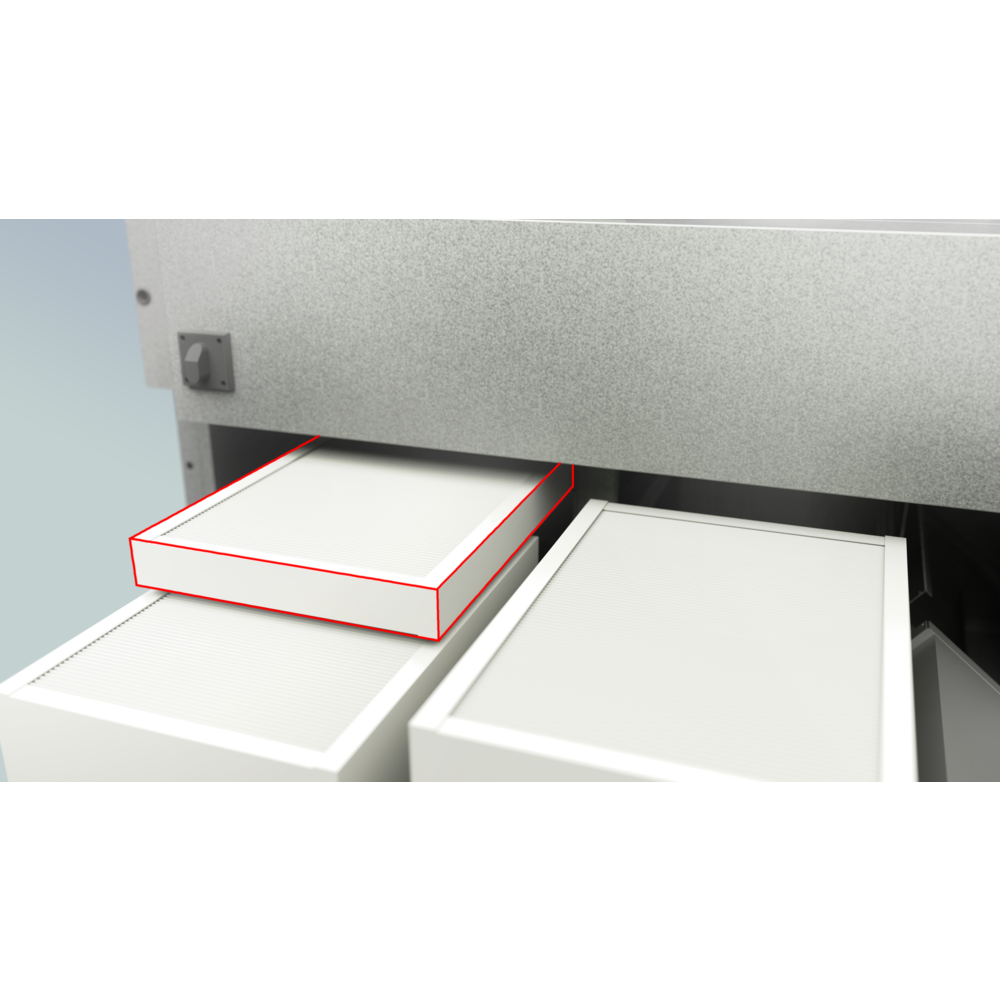

Es ist möglich, einen Vorfilter (48 mm Tiefe) vor dem Standardfilter auf der Zuluftseite einzusetzen. Durch das Einfügen eines groberen Filters vor einem feineren Filter wird die Verschmutzung des feineren Filters reduziert. Je nach Außenluft und gewünschter Zuluftqualität kann dies von Vorteil sein.

Die Vorfilter sind in den folgenden Filterklassen erhältlich: ePM1 55% (F7), ePM10 65% (M5) und Coarse 65% (G4).

Der Druckverlust kann im Produktauswahlprogramm EXselectPRO berechnet werden.

Die VEX300T-Geräteserie kann gegen einen Aufpreis in einer sogenannten SPLIT-Ausführung bestellt werden.

Bei einigen Projekten kann der Transport des Geräts an den Aufstellungsort durch beengte Platzverhältnisse schwierig oder unmöglich sein. VEX300T kann daher als SPLIT-Ausführung bestellt werden. Das bedeutet, dass das Gerät wie gewohnt im Werk gefertigt und getestet wird – aber ohne Abdichtung.

Das Gerät kann daher am Aufstellungsort durch einen von EXHAUSTO by Aldes autorisierten Kundendiensttechniker einfach getrennt, in Einzelteilen transportiert, wieder montiert und abgedichtet werden.

Die Abmessungen und Gewichte der einzelnen Baugruppen zur Einschätzung der Einbringung finden Sie im Reiter "Mehr".

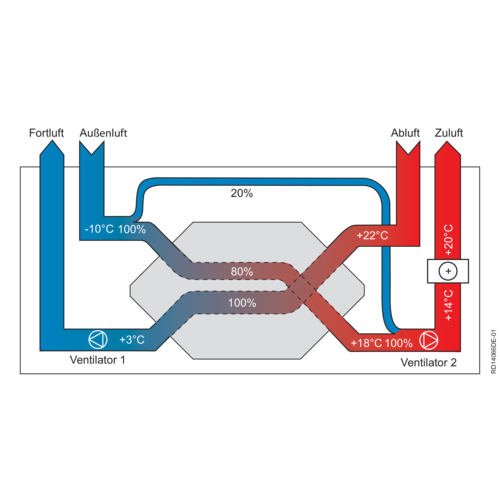

VEX300T ist mit Bypass-Enteisung konstruiert. Das bedeutet, dass die Außenluft bei Vereisungsgefahr um den Wärmetauscher direkt zum Nachheizregister geleitet wird. Dies stellt größere Anforderungen an die Leistung des Nachheizregisters, jedoch erspart man sich dadurch ein zusätzliches Vorheizregister. Die Abbildung unten zeigt ein Beispiel einer Enteisungssituation, bei der 20 % der Außenluft durch Bypass-Klappen geleitet werden.

Nachheizregister und Enteisungsfunktion:

Die Enteisungssituation unseres Gegenstromwärmetauschers ist oben dargestellt. Hierzu wird ein Nachheizregister, welches die notwendige Energie zur Bypassenteisung zur Verfügung stellt. Ohne Nachheizregister kann keine Bypassfunktion stattfinden und der Enteisungsvorgang kann nur durch Luftmengeninbalance, Reduktion der Luftmengen bis hin zum Anlagenstillstand realisiert werden. Das Vereisen des Gegenstromwärmetauschers ist von der Abluft- sowie Zuluftkondition abhängig und kann je nach Einsatzort und Anwendungsfall unserer Geräte nie ganz ausgeschlossen werden. Um einen kontinuierlichen Anlagenbetrieb gewährleisten zu können, empfehlen wir daher immer ein Nachheizregister einzusetzen. In diesem Fall wird auch ausschließlich nur die Heizleistung abgegriffen, die für diese Sicherheitsfunktion notwendig ist.

Der Wärmetauscher lässt sich entweder durch Temperatur- oder Druckregelung gegen Frost schützen. Die Enteisung kann auf unterschiedliche Weise erfolgen, je nachdem ob ein Nachheizregister montiert ist oder nicht. Ein Nachheizregister wird immer empfohlen, um eine kontinuierliche Lüftung aufrechtzuerhalten.

Standard in der Automatik ist der temperaturgeregelte, für die meisten Situationen ausreichende Vereisungsschutz.

Der Temperaturfühler befindet sich im Wärmetauscher. Er leitet das Enteisungsverfahren beim Erreichen einer bestimmten Temperatur ein. Diese Temperatur ist ab Werk auf 0°C eingestellt, sie lässt sich jedoch in der Automatik ändern.

Der druckgeregelte Vereisungsschutz kann alternativ als Zubehör geliefert werden, dafür werden Air Flow Control (AFC) und Defrost Pressure (DEP) im Gerät installiert. Die druckgeregelte Enteisung reagiert wie folgt:

Die Automatik erkennt die aktuelle Luftmenge und dadurch auch den Druckverlust durch den Wärmetauscher. Entsteht Eis im Wärmetauscher, steigt der Druckverlust.

Beim druckgeregelten Vereisungsschutz findet eine Enteisung nur statt, wenn tatsächlich Eis vorhanden ist.
