VVR

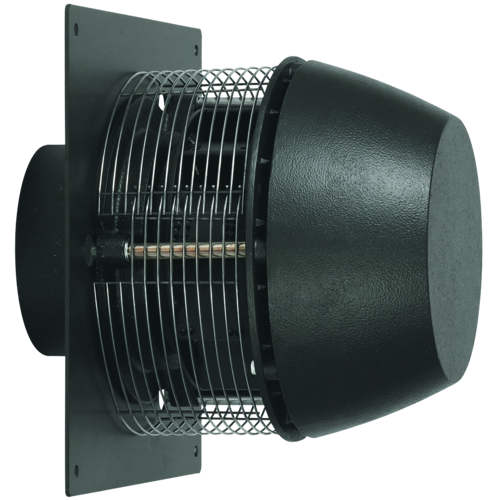

Der Wandventilator VVR ist aus Gussaluminium hergestellt und deshalb extrem korrosionsbeständig (Korrosionsklasse C4 gem. EN ISO12944-2). Er ist schwarzlackiert in RAL 7021.

Der VVR ist ein Abluftventilator mit vertikalem Auswurf.

Die Konstruktion gewährleistet eine optimale lüftungstechnische Lösung bei minimalem Schallpegel.

Der Wandventilator VVR ist besonders für Lüftungsaufgaben geeignet, bei denen hohe Anforderungen an Leistungsfähigkeit und niedrige Betriebskosten gestellt werden.

Das speziell entwickelte Zentrifugalrad mit rückwärts gekrümmten Schaufeln gewährleistet einen hohen Wirkungsgrad und niedrige Betriebskosten.

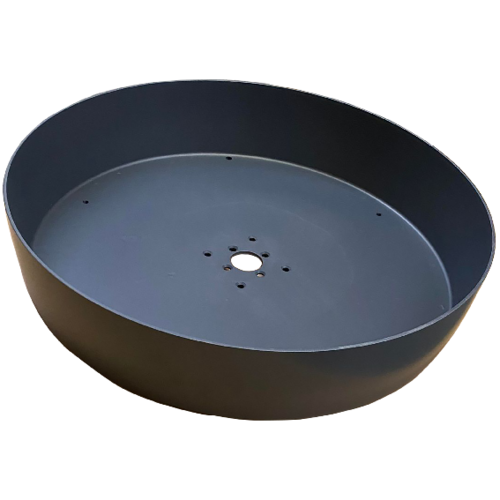

Ist in der ausgesaugten Luft viel Feuchtigkeit vorhanden, kann der VVR-Wandventilator mit einer Führungstafel bestellt werden.

Die Führungstafel verhindert, dass die Feuchtigkeit an der Wand hinunterläuft, sondern sie von der Wand weggeleitet wird.

Eine optimale Montage wird durch die Wanddurchführung MGO in Verbindung mit dem Wandventilator VVR gewährleistet.

Die Wanddurchführung MGO besteht aus feuerverzinktem Stahlblech und ist Innen mit 25 mm Isolierung schall- und kondensisoliert. Eine Überdruckklappe ist eingebaut und die Durchführung ist in der Länge 210 - 400 mm einstellbar und lässt sich so der Wanddicke anpassen. Die Wanddurchführung MGO kann zusammen mit einem Diffusor (1), der Anschlussmuffe ILMF und dem Abdeckflansch MGAF montiert werden, wie unten dargestellt.

• Montagelösung 1

Schließt die Mauerdurchführung (MGO) bündig mit der Innenmauer ab, ist ein Abdeckflansch (MGAF) und eine Anschlussmuffe (ILMF) zu montieren, bevor als Abschluss ein Diffusor aufgesetzt wird.

• Montagelösung 2

Ist die Mauerdurchführung (MGO) kürzer als die Wanddicke, ist ein Steckverbinder (ILU) und eine Muffe (MF) oder ein Rundrohr (SR) zu montieren. Danach wird der Diffusor befestigt.

• Montagelösung 3

Ist der Abstand zwischen der Mauerdurchführung (MGO) und der Abluftstelle groß, ist ein Steckverbinder (ILU) zu montieren und ein Rundrohr (SR) anzuschließen.
